Mazda MX-5 2016 - bezpieczniki i schematy

Mazda MX-5 (2016) ma dwa główne panele bezpieczników – pod maską oraz po lewej stronie przestrzeni nóg kierowcy. W dokumentacji Mazda każdy obwód jest opisany numerem i symbolem, np. ENG IG1 albo F.OUTLET. W poniższych tabelach numer pozostaje w pierwszej kolumnie, a kod i opis funkcji znajdują się razem w trzeciej. Zachowano także puste miejsca i opcje wyposażenia.

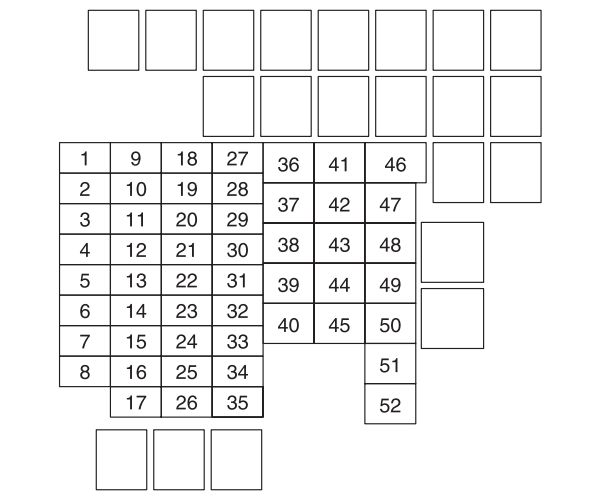

Skrzynka bezpieczników w komorze silnika

Po wyłączeniu zapłonu otwórz maskę i znajdź skrzynkę w pobliżu akumulatora. Zdejmij pokrywę po zwolnieniu zatrzasków. Duże zabezpieczenia głównego zasilania i układu ABS powinien wymieniać wykwalifikowany serwis. Układ sterowania napędem Skyactiv, wspomaganie, ABS i obwody główne.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	5	ENG IG3 – pozycja zależna od wersji wyposażenia.
2	5	ENG IG2 – pozycja zależna od wersji wyposażenia.
3	7,5	HORN2 – Sygnał dźwiękowy
4	15	C/U IG1 – Zabezpieczenie różnych obwodów
5	7,5	ENG IG1 – System sterowania silnika
6	–	Wolne miejsce – bez przypisanego obwodu.
7	15	INTERIOR – Lampa sufitowa
8	7,5	ENG+B – System sterowania silnika
9	15	AUDIO2 – System audio
10	10	METER1 – Zestaw wskaźników
11	7,5	SRS1 – Poduszki powietrzne
12	–	Wolne miejsce – bez przypisanego obwodu.
13	7,5	RADIO – System audio
14	20	ENGINE3 – System sterowania silnika
15	10	ENGINE1 – System sterowania silnika
16	15	ENGINE2 – System sterowania silnika
17	25	AUDIO1 – System audio
18	7,5	A/C MAG – Układ klimatyzacji
19	20	AT PUMP – System sterowania skrzyni biegów*
20	15	AT – System sterowania skrzyni biegów*
21	25	D LOCK – Zamki sterowane elektrycznie
22	20	H/L RH – Światło przednie (strona prawa)
23	7,5	ENG+B2 – System sterowania silnika
24	20	TAIL – Światła tylne, Światła pozycyjne, Oświetlenie tablicy rejestracyjnej
25	15	DRL – pozycja zależna od wersji wyposażenia.
26	25	ROOM – Lampa sufitowa
27	15	FOG – pozycja zależna od wersji wyposażenia.
28	20	H/CLEAN – Spryskiwacz reflektora*
29	10	STOP – Światła stop, Tylne światło przeciwmgielne*
30	15	HORN – Sygnał dźwiękowy
31	20	H/L LH – Światło przednie (strona lewa)
32	30	ABS/DSC S – System ABS, system DSC
33	15	HAZARD – Światła awaryjne, kierunkowskazy
34	15	FUEL PUMP – Układ paliwowy
35	5	ENG+B3 – pozycja zależna od wersji wyposażenia.
36	20	WIPER – Wycieraczki przedniej szyby
37	50	CABIN+B – Zabezpieczenie różnych obwodów
38	–	Wolne miejsce – bez przypisanego obwodu.
39	–	Wolne miejsce – bez przypisanego obwodu.
40	50	ABS/DSC M – System ABS, system DSC
41	20	EVVT A/R PUMP – System sterowania silnika
42	30	EVPS – System sterowania hamulcami
43	30	FAN1 – Wentylator chłodnicy
44	40	FAN2 – pozycja zależna od wersji wyposażenia.
45	40	ENG.MAIN – System sterowania silnika
46	60	EPS – Elektryczne wspomaganie układu kierowniczego
47	30	DEFOG – Ogrzewanie tylnej szyby
48	30	IG2 – Zabezpieczenie różnych obwodów
49	30	INJECTOR – System sterowania silnika
50	40	HEATER – Układ klimatyzacji
51	–	Wolne miejsce – bez przypisanego obwodu.
52	–	Wolne miejsce – bez przypisanego obwodu.

* Wybrane wersje.

Skrzynka bezpieczników w kabinie

Otwórz drzwi kierowcy, spójrz na lewy bok przestrzeni na nogi i zdejmij plastikową osłonę panelu. Pod pokrywą znajdziesz bezpieczniki odpowiedzialne za: Gniazdo 12 V, szyby, lusterka i inne urządzenia dostępne we wnętrzu.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	30	RHT R – pozycja zależna od wersji wyposażenia.
2	30	RHT L – pozycja zależna od wersji wyposażenia.
3	–	Wolne miejsce – bez przypisanego obwodu.
4	–	Wolne miejsce – bez przypisanego obwodu.
5	15	F.OUTLET – Gniazda akcesoriów
6	–	Wolne miejsce – bez przypisanego obwodu.
7	7,5	AT IND – Wskaźnik włączonego biegu*
8	7,5	MIRROR – Lusterka sterowane elektrycznie
9	30	R_DECK R – pozycja zależna od wersji wyposażenia.
10	30	R_DECK L – pozycja zależna od wersji wyposażenia.
11	15	F.WASHER – Spryskiwacz przedniej szyby
12	30	P.WINDOW – Szyby sterowane elektrycznie
13	–	Wolne miejsce – bez przypisanego obwodu.
14	15	SRS2/ESCL – Elektryczna blokada kierownicy
15	20	SEAT WARM – Ogrzewanie siedzeń*
16	7,5	M.DEF – Ogrzewanie lusterek*

* Wybrane wersje.

Usterki w praktyce

Nie działa gniazdo 12 V

W kabinie sprawdź pozycję 5 – F.OUTLET 15 A. Jeżeli bezpiecznik ponownie się przepala, skontroluj akcesoria i metalowe styki gniazda.

Nie działają wycieraczki

Pod maską sprawdź WIPER – 20 A (pozycja 36) oraz F.WASHER – 15 A (pozycja 11 w kabinie).

Co oznacza gwiazdka przy obwodzie?

Pozycje ze znakiem gwiazdki dotyczą określonych wersji silnika albo wyposażenia. Nie można przenosić amperażu z odmiany amerykańskiej do europejskiej bez sprawdzenia rzeczywistego modułu.

Źródła techniczne

Fabryczna instrukcja Mazda, rozdział „Maintenance and Care – Fuses”: Mazda MX-5 2016 – dokumentacja producenta. Wartości i funkcje należy weryfikować po roczniku i kodzie silnika.
