Mercedes-Benz Klasa C (2007-2014) W204 – bezpieczniki schemat

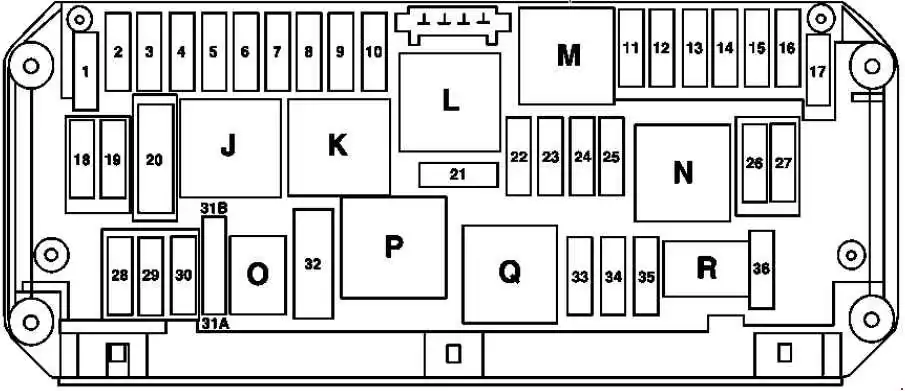

Skrzynka bezpieczników w komorze silnika

Numer
Funkcja
A
1 Elektroniczna jednostka sterująca programem stabilności 25
2 Sterownik lewych drzwi przednich 30
3 Obowiązuje do 31.3.10:
Sterownik prawych drzwi wejściowych
Obowiązuje od 1.4.10 z modelem 204.0/2/9:
Sterownik prawych tylnych drzwi
30
4 do 31.8.08:
Jednostka sterująca pompą paliwa
Dotyczy silnika 156 do 31.8.08:
Lewy zespół sterujący pompy paliwowej
Prawa jednostka sterująca pompą paliwa
Dotyczy silnika 642, silnika 651:
Czujnik kondensacji filtra paliwa z elementem grzejnym
Dotyczy silnika 651 do 31.5.10, silnika 646:
Jednostka sterująca dla czujnika kondensacji filtra paliwa z elementem grzejnym
7.5
Obowiązuje dla silników wysokoprężnych od 1.9.08:
Czujnik kondensacji filtra paliwa z elementem grzejnym
Dotyczy silnika 276 (USA, Korea Południowa):
Zawór odcinający kanistra z węglem aktywowanym
Obowiązuje dla modelu 204.0/2/3 od 1.3.11, 204.9 od 1.6.12:
Zespół sterujący reflektorów
20
5 Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
Obowiązuje od 1.6.10
Wyłącznik świateł zewnętrznych
Obowiązuje dla silnika serii 156 Black od 1.7.11:
Przekaźnik różnicowego obiegu chłodziwa na tylnej osi
7.5
6 Dotyczy silnika wysokoprężnego:
ME-SFI [ME] jednostka sterująca
Dotyczy silnika benzynowego:
Jednostka sterująca CDI
10
7 Rozrusznik 20
8 Dodatkowa jednostka sterująca urządzenia przytrzymującego 7.5
9 Gniazdo zasilania komory rękawic 15
10 Silnik wycieraczki 30
11 Wyświetlacz Audio/COMAND
Panel sterowania Audio/COMAND
Uchwyt na moduł nawigacyjny
7.5
12 Automatic air conditioning control and operating unit
Upper control panel control unit
7.5
13 Moduł sterujący modułu kolumny kierownicy
Kamera wielofunkcyjna
7.5
14 Elektroniczna jednostka sterująca programem stabilności 7.5
Zespół sterujący reflektorów 20
15 Dodatkowa jednostka sterująca urządzenia przytrzymującego 7.5
16 Złącze diagnostyczne (do 31.5.09)
Złącze elektryczne telefonu komórkowego
Obowiązuje dla przekładni 722: Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów
5
Funkcja ECO start/stop:
Elektryczna pompa oleju przekładniowego
20
17 Moduł sterowania panoramicznym dachem przesuwanym
Górny pulpit sterujący
30
18 Obowiązuje do 30.11.09:
Wyłącznik świateł zewnętrznych
Obowiązuje dla modelu 204.0/2 od 1.3.11, model 204.3:
Górny panel sterowania
Obowiązuje dla modelu 204.0/2 do 28.2.11, model 204.9:
Klimatyzacja panelu sterowania klimatem LIN tuleja łącznika linii dodatniej
Wnętrze pojazdu i uprząż dla złącza elektrycznego taillamp
7.5
19 Electric steering lock control unit
Electronic ignition lock control unit
20
20 Elektroniczna jednostka sterująca programem stabilności 40
21 Wyłącznik świateł stopu
Przełącznik świateł w schowku na rękawice
Rozpoznawanie zajętego przedniego siedzenia pasażera i ACSR
Elektroniczny system poboru myta – preinstalacja bezpiecznika elektrycznego (Japonia)
7.5
22 Silnik spalinowy z wentylatorem i klimatyzacją z wbudowanym sterowaniem
Złącze elektryczne do wiązki przewodów wewnętrznych i silnika
15
23 Złącze elektryczne do wiązki przewodów wewnętrznych i silnika
Dotyczy silnika wysokoprężnego:
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
Jednostka sterująca CDI
Zacisk 87 tuleja złącza
Dotyczy silnika 271:
Zacisk 87 M1e tuleja przyłączeniowa
Obowiązuje dla silnika 272:
Obwód 87 Tuleja złącza M1i
20
24 Złącze elektryczne do wiązki przewodów wewnętrznych i silnika
Złącze elektryczne wiązki przewodów wewnętrznych i silnikowych
Dotyczy silnika 642:
Siłownik żaluzji chłodnic
Obowiązuje dla silnika 272:
Zacisk 87 M1e tuleja przyłączeniowa
Dotyczy silnika wysokoprężnego:
Zacisk 87 tuleja złącza
Dotyczy silnika 646:
Jednostka sterująca CDI
15
25 Dotyczy silników 156, 271, 272, 274, 276:
ME-SFI [ME] jednostka sterująca
Dotyczy silnika wysokoprężnego:
Czujnik tlenu przed katalizatorem
Obowiązuje od 1.6.10 dla modelu 204.3 z silnikiem 651 Sport Edition:
Jednostka sterująca generatorem dźwięku układu wydechowego
15
26 Radio
Radio z automatycznym systemem pilotowym
Jednostka sterująca COMAND
20
27 Elektryczna blokada kierownicy
Elektroniczna blokada zapłonu
Dotyczy silnika wysokoprężnego:
Jednostka sterująca CDI
Dotyczy silnika benzynowego:
ME-SFI [ME] jednostka sterująca
7.5
28 Klaster przyrządów 7.5
29 Prawy przedni reflektor 10
30 Lewy przedni zespół świateł
Dotyczy silnika 642:
Złącze elektryczne dla zespołu przewodów wewnętrznych i zespołu przewodów silnika
10
31A Lewy klakson
Prawy klakson
15
31B Lewy klakson
Prawy klakson
15
32 Dotyczy silników 156, 271, 272, 276:
Elektryczna pompa powietrza
40
Dotyczy silnika 156:
Silnik wentylatora chłodnicy oleju
20
33 Dotyczy transmisji 722.6:
Elektroniczna jednostka sterująca układem transmisyjnym
Dotyczy transmisji 722.9:
W pełni zintegrowany sterownik transmisji
10
34 Obowiązuje dla silnika 271, 272 od 1.9.08:
Jednostka sterująca pompą paliwa
Obowiązuje dla silnika 156 od 1.9.08:
Lewy zespół sterujący pompy paliwowej
Prawa jednostka sterująca pompą paliwa
7.5
35 Obowiązuje od dnia 1.3.11:
Elektroniczna jednostka sterująca programem stabilności
5
36 Obowiązuje od dnia 1.3.11:
Sterownik elektryczny DISTRONIC
Obowiązuje dla modelu 204.902/982/984:
Elektrohydrauliczne wspomaganie kierownicy
7.5
Przekaźnik
J Obwód 15 przekaźnik
K Zacisk 15R przekaźnika
LL Przekaźnik rezerwowy
M Obwód 50 przekaźnika rozruchowego
O Obwód silnika 87 przekaźnik
O Przekaźnik klaksonu
P Dotyczy silników 156, 272, 276: Przekaźnik wtórnego wtrysku powietrza
Q Przekaźnik rezerwowy
R Obwód obudowy 87 przekaźnik

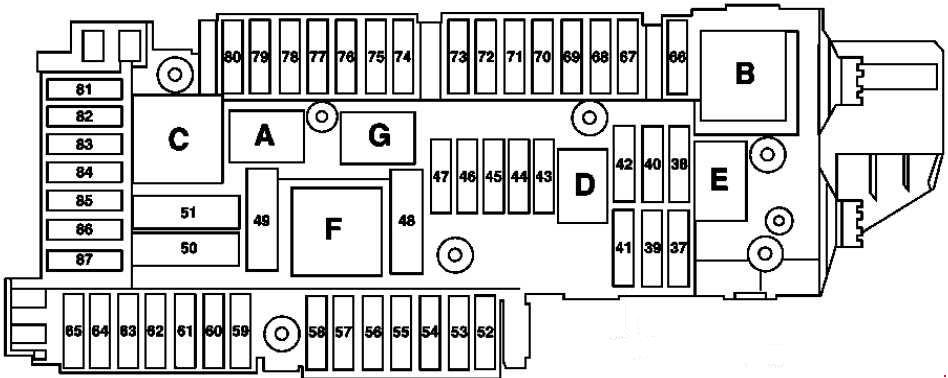

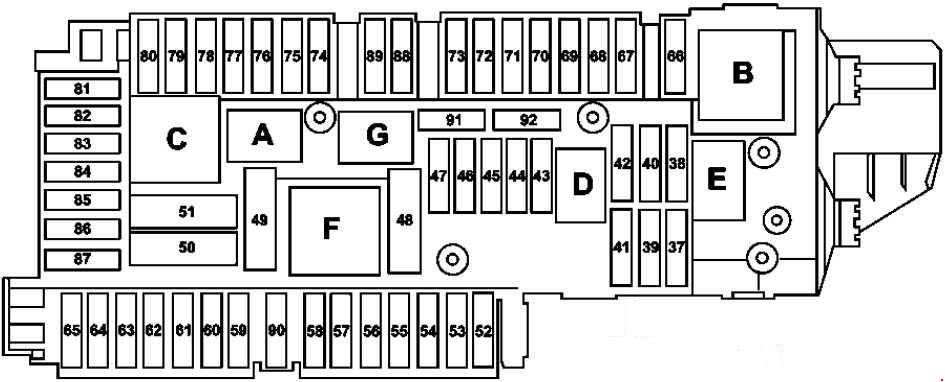

Skrzynka bezpieczników w bagażniku

do 31.05.2009

od 1.06.2009

Numer
Funkcja
A
37 od 2008 r:
Fotel kierowcy NECK-PRO – cewka elektromagnetyczna zagłówka
Przedni fotel pasażera NECK-PRO – cewka elektromagnetyczna zagłówka
5
do 2008 roku:
Fotel kierowcy NECK-PRO – cewka elektromagnetyczna zagłówka
Przedni fotel pasażera NECK-PRO – cewka elektromagnetyczna zagłówka
7.5
38 Silnik wycieraczki tylnej 15
39 Obowiązuje dla modelu 204.0/2/9 z wyjątkiem pojazdów dla Wielkiej Brytanii do 31.5.09:
Zespół sterujący drzwiami tylnymi z lewej strony
30
40 Zapasowy
41 Obowiązuje dla modelu 204.0/2/9 do 31.3.10:
Sterownik prawych tylnych drzwi
Obowiązuje od 1.4.10
Sterownik prawych drzwi wejściowych
30
42 Dotyczy silnika benzynowego lub silnika 642 od 1.12.09 lub silnika 651 od 1.6.09:
Jednostka sterująca pompą paliwa
25
Dotyczy silnika 646 lub silnika 642 do 30.11.09 lub silnika 651 do 31.5.09:
Pompa paliwowa
Dotyczy silnika benzynowego (do 2009 r.):
Jednostka sterująca pompą paliwa
20
43 Obowiązuje od 1.6.09 z automatyczną klimatyzacją:
Silnik dmuchawy tylnej
5
44 Grupa przełączników, ustawienie prawego przedniego siedzenia
Przedni fotel pasażera częściowo elektryczny przełącznik regulacji siedzenia
30
45 Grupa przełączników regulacji lewego przedniego siedzenia
Fotel kierowcy częściowo elektryczny przełącznik regulacji fotela kierowcy
30
46 Wzmacniacz antenowy do tylnej szyby anteny FM
Syrena alarmowa
Zabezpieczenie wewnętrzne i zabezpieczenie przed holowaniem
Wzmacniacz anteny tylnej szyby 1
Wzmacniacz antenowy TV 1 i DAB Band III
Antena w paśmie DAB III
Wzmacniacz antenowy TV 2 i KEYLESS-GO
Wzmacniacz antenowy KEYLESS-GO
7.5
47 Zapasowy
48 Zapasowy
49 Ogrzewanie tylnej szyby 40
50 Prawy przedni odwracalny zwijacz napięcia awaryjnego 50
51 Lewy przedni odwracalny zwijacz napięcia awaryjnego (A76) 50
52 Zapasowy
53 od 2008 r: Jednostka sterująca rozpoznawania przyczep 15
do 2008 roku: Jednostka sterująca rozpoznawania przyczepy 30
54 do 31.5.09: Jednostka sterująca rozpoznawania przyczepy
Obowiązuje dla modelu 204.075/077/077/275/277:
Podparcie lędźwiowego fotela kierowcy i grupa przełączników regulacji bolców bocznych
Podparcie lędźwiowego odcinka lędźwiowego przedniego fotela pasażera oraz grupa przełączników regulacji bolców bocznych
Gniazdo przednie pasażera Blok zaworów AMG
Gniazdo kierowcy Blok zaworów AMG
7.5
od 1.6.09: Jednostka sterująca rozpoznawania przyczepy 15
55 Obowiązuje od 1.6.09
AdBlue
5
56 Jednostka sterująca rozpoznawania przyczepy
Gniazdo przyczepy
15
Obowiązuje dla modelu 204.077/277/377/377 do 31.5.09:
Podparcie lędźwiowego fotela kierowcy oraz grupa przełączników regulacji bolców bocznych
Podparcie lędźwiowego odcinka lędźwiowego przedniego fotela pasażera oraz grupa przełączników regulacji bolców bocznych
Gniazdo przednie pasażera Blok zaworów AMG
Gniazdo kierowcy Blokada zaworu AMG
5
57 Jednostka sterująca rozpoznawania przyczepy 20
58 od 2008 r: Jednostka sterująca rozpoznawania przyczep 20
do 2008 roku: Jednostka sterująca rozpoznawania przyczepy 30
59 od 2008 r:
Jednostka sterująca systemem parkowania
Lewy zderzak przedni czujnik DISTRONIC (DTR)
Prawy zderzak przedni czujnik DISTRONIC (DTR)
Inteligentny czujnik radarowy dla lewego zderzaka tylnego
Inteligentny czujnik radarowy dla prawego tylnego zderzaka
5
do 2008 roku:
Jednostka sterująca PARKTRONIC
Jednostka sterująca czujników radarowych
7.5
60 Wielokonturowa pompa pneumatyczna z siedziskiem 7.5
61 Sterownik bramki podnoszonej 40
62 Sterownik fotela kierowcy 30
63 Jednostka sterująca przedniego fotela pasażera 30
64 Sterownik przetwornicy DC/AC 25
65 Adaptacyjna jednostka sterująca systemu tłumienia
Moduł sterujący modułu lampki kierownicy
15
66 Zapasowy
67 od 2008 r: Jednostka sterująca wzmacniacza systemu nagłośnieniowego 30
do 2008 roku: Jednostka sterująca wzmacniacza systemu nagłośnieniowego 40
68 Zapasowy
69 Wzmacniacz basów z tyłu 20
70 Jednostka sterująca monitora ciśnienia w oponach 5
71 Przednia zapalniczka do papierosów z podświetleniem popielniczki
Gniazdo zasilania wnętrza pojazdu
15
72 Skrzynka łącznikowa powierzchni ładunkowej
Gniazdo zasilania 115 V
15
73 Złącze diagnostyczne (od 1.6.09)
Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicy
Obowiązuje dla silnika 156 od 1.7.11:
Jednostka sterująca trybem nadawania
7.5
74 Jednostka sterująca KEYLESS-GO 15
75 Nagrzewnica stacjonarna 20
76 Wewnętrzne gniazdo zasilania pojazdu 15
77 System kontroli wagi (WSS) 7.5
78 Regulator wentylacji lewego przedniego siedzenia
Regulator wentylacji prawego przedniego siedzenia
7.5
79 Jednostka sterująca systemu parkowania 5
80 Jednostka sterująca systemem czujników wizyjnych i radarowych
Jednostka sterująca systemu parkowania
7.5
81 Sterownik interfejsu multimediów 5
82 Kompensator systemu telefonii komórkowej UMTS
Jednostka sterująca tunerem TV (do 31.5.09; Japonia)
Tuner telewizji cyfrowej (do 31.5.09; Japonia)
5
83 Elektroniczna jednostka kontroli poboru myta (Japonia)
Jednostka sterująca systemem wywołań alarmowych
Kamera cofania
Lewy wyświetlacz tylny
Prawy tylny wyświetlacz
7.5
84 Sterownik cyfrowego radia satelitarnego audio (SDAR)
Jednostka sterująca tunera SDAR/high-definition
Cyfrowa jednostka sterująca nadawaniem programów audio
Moduł zasilania kamery rezerwowej
Zespół sterujący kamery cofania
Zespół sterujący kamery 360
7.5
85 TV tuner control unit (up to 31.5.09; Japan)
Digital TV tuner (as of 1.6.09; Japan)
7.5
86 Odtwarzacz DVD 7.5
87 Jednostka sterująca systemem wywołań alarmowych 7.5
88 Obowiązuje od 1.6.09
Zapasowe
89 Obowiązuje od 1.6.09:
Jednostka sterująca rozpoznawania przyczepy
Obowiązuje od 1.6.09 z silnikiem 156:
Przekaźnik silnika wentylatora chłodnicy oleju
20
90 Obowiązuje od 1.6.09
Blok bezpiecznikowy AdBlue®
Przekaźnik zasilania AdBlue®
40
91 Sterownik przetwornicy DC/AC 25
ECO start/stop: zespół sterujący pompą pomocniczą oleju przekładniowego
Obowiązuje dla silnika 642: Element podgrzewacza linii wentylacyjnej
20
92 Obowiązuje od 1.6.09
Zapasowe
Przekaźnik
A Zacisk 15 przekaźnika
B Obwód 15R przekaźnik (1)
C Podgrzewany przekaźnik tylnej szyby
D Dotyczy silnika wysokoprężnego: Przekaźnik pompy paliwa
E Przekaźnik wycieraczki szyby tylnej
F Przekaźnik regulacji siedzenia
G Obwód 15R przekaźnik (2)

Panel bezpieczników deski rozdzielczej

Numer
Funkcja
A
116 Sterownik fotela kierowcy 30
117 Adaptacyjna jednostka sterująca systemu tłumienia 15
118 Zapasowy
119 Silnik dmuchawy tylnej
AMG Performance Media control unit (obowiązuje od 1.6.12)
7.5
120 Zapasowy
121 Zapasowy
122 Zapasowy
123 Moduł sterujący modułu lampki kierownicy 10
124 Zapasowy
125 Zapasowy
126 Jednostka sterująca przedniego fotela pasażera 30
127 Zapasowy
128 Zapasowy
129 Dotyczy silnika 156: Przekaźnik silnika wentylatora chłodnicy oleju 20
130 Zapasowy
131 Zapasowy
132 Zapasowy
133 Zapasowy
134 Zapasowy
135 Zapasowy

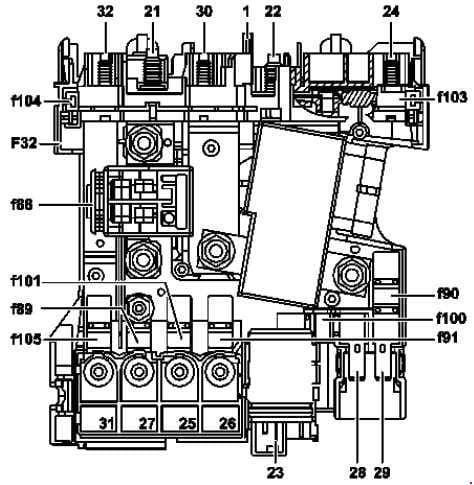

Przednia skrzynka prefuzyjna (do 2010 r.)

Numer
Funkcja
A
88 Pirofuza:
Alternator
Rozrusznik
89 Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 125
90 Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 40
91 Silnik spalinowy z wentylatorem i klimatyzacją z wbudowanym sterowaniem 80
100 Obudowa klimatyzatora 40
101 Dotyczy silnika benzynowego: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym 60
103 Dotyczy silnika wysokoprężnego: Podgrzewacz PTC booster 150
104 Skrzynka bezpieczników wewnętrznych 70
105 Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 100
106 Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 150
107 Zapasowy
108 Zapasowy
109 Zapasowy
110 Zapasowy

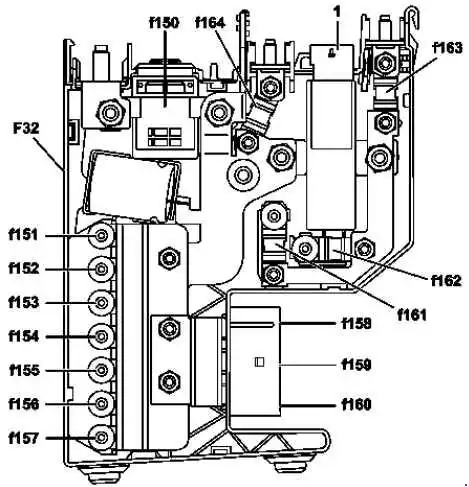

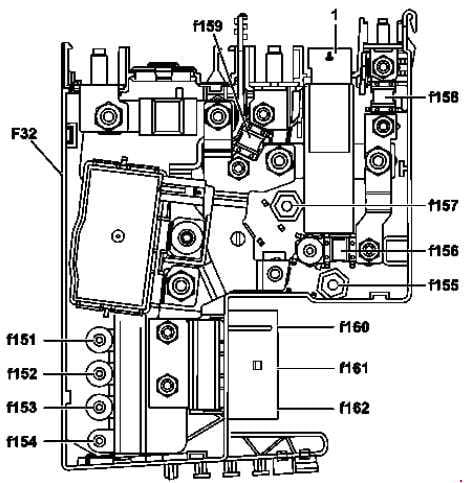

od 2010 r.

bez włącznika ECO start/stop

ECO start/stop

Numer
Funkcja
A
150 bez funkcji ECO start/stop: Pirofuza 88 400
ECO start/stop:
Alternator
Rozrusznik
200
151 Silnik spalinowy z wentylatorem i klimatyzacją z wbudowanym sterowaniem 100
152 Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 150
153 bez ECO start/stop: Zapasowe 100
Funkcja ECO start/stop i pozycja akumulatora z przodu: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 60
154 Funkcja ECO start/stop i pozycja akumulatora z przodu: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 60
Dotyczy silników wysokoprężnych i ECO Start/stop: Podgrzewacz PTC 150
155 bez ECO start/stop: Zapasowe 50
Funkcja ECO start/stop: Zapasowe 100
156 Dotyczy silnika wysokoprężnego bez funkcji ECO start/stop: Podgrzewacz PTC 150
Funkcja ECO start/stop: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 100
157 Obowiązuje dla modelu 204.902/982/984 bez funkcji ECO start/stop: Elektrohydrauliczne wspomaganie układu kierowniczego
ECO start/stop: Zapasowe
100
158 bez ECO start/stop: regulator dmuchawy 50
ECO start/stop: Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 150
159 Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia 50
ECO start/stop: Dodatkowy przekaźnik akumulatora 200
160 bez ECO start/stop: Zapasowe 60
ECO start/stop: regulator dmuchawy 50
161 bez funkcji ECO start/stop: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 100
Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia 50
162 bez ECO start/stop: Zapasowe 100
ECO start/stop: Zapasowe 60
163 bez funkcji ECO start/stop: Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 150
164 bez funkcji ECO start/stop: Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 80

Tylna skrzynka na paliwo wstępne

Numer
Funkcja
A
111 Dotyczy silnika benzynowego: ME-SFI [ME] jednostka sterująca
Dotyczy silnika wysokoprężnego: Jednostka sterująca CDI
60
112 Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia 80
113 Dotyczy silnika 156:
Lewy zespół sterujący pompy paliwowej
Prawa jednostka sterująca pompą paliwa
40
114 Zapasowy
115 Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia 100

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
