Mercedes-Benz GLK (2008-2015) – bezpieczniki schemat

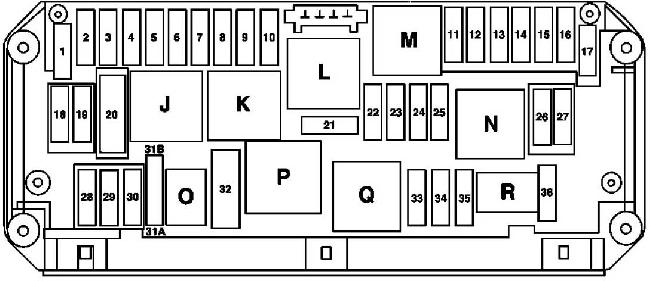

Bezpieczniki i skrzynka przekaźników w lewej części silnika (1-36)

Numer Funkcja A
1 Elektroniczna jednostka sterująca programem stabilności (N30/4) 25
2 Sterownik lewych drzwi wejściowych (N69/1) 30
3 Sterownik drzwi wejściowych Riqht (N69/2) 30
4 Dotyczy silnika 271.272 do 31.8.08:
– Jednostka sterująca pompą paliwa (N118)
Dotyczy silnika 156 do 31.8.08:
– Lewy zespół sterujący pompy paliwowej (N118/3)
– Prawa jednostka sterująca pompy paliwowej (N118/4)
7.5
Obowiązuje dla silników wysokoprężnych od 1.9.08:
– Czujnik kondensacji filtra paliwa z elementem grzejnym (B76/1)
20
5 Klaster przyrządów (A1)
Obowiązuje od 1.6.10
– Wyłącznik świateł zewnętrznych (S1)
7.5
6 Dotyczy silnika wysokoprężnego:
– ME-SFI [ME] jednostka sterująca (N3/10)
Dotyczy silnika benzynowego:
– Jednostka sterująca CDI (N3/9)
10
7 Zabezpieczenie poprzez zacisk 50 przekaźnika, rozrusznik (N10/1kM):
– Rozrusznik (M1)
20
8 Dodatkowa jednostka sterująca urządzenia przytrzymującego (N2/10) 7.5
9 Gniazdo komory rękawicowej (X58/31) 15
10 Silnik wycieraczki (M6/1) 30
11 Obowiązuje dla kodu (523) Radio It/IB Audio 20 lub kodu (510) Audio 20 w tym zmieniarka CD lub kod (525) Radio MB Audio 50 APS lub kod (511) Audio 50 APS w tym zmieniarka DVD lub kod (527) COMAND APS z pojedynczym napędem DVD (z nawigacją) lub kod (512) COMAND APS w zestawie ze zmieniarką DVD lub od 1.6.09 z kodem (528) COMAND z zmieniarką DVD
– Wyświetlacz Audio/COMAND (A40/8)
– Panel sterowania Audio/COMAND (A40/9)
7.5
12 Automatyczna jednostka sterowania i obsługi klimatyzacji (N22/7)
Obowiązuje dla kodu (220) PARKTRONICZNY lub kodu (483) ADVANCED AGILITY package or code (540) Roleta przeciwsłoneczna lub kod (873) Nagrzewnica lewego i prawego przedniego siedzenia lub kod (B03) Funkcja ECO start/stop lub kod (430)
Pakiet Offroad:
– Górny panel sterowania (N72/1)
7.5
13 Moduł sterujący modułu kolumny kierownicy (N80) 7.5
14 Moduł sterujący modułu kolumny kierownicy (N80) 7.5
15 Dodatkowa jednostka sterująca urządzenia przytrzymującego (N2/10) 7.5
16 Obowiązuje dla kodu (386) Telefon komórkowy:
– Złącze elektryczne telefonu komórkowego (X39/37)
Dotyczy transmisji 722:
– Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów (N15/5)
Ważne dla kodu (B03) Funkcja ECO start/stop Podłączone poprzez przekaźnik rezerwowy (N10/1kQ):
– Elektryczna pompa oleju przekładniowego (M42)
5
17 Obowiązuje dla kodu (413) Szyberdach panoramiczny z szybą zespoloną z górnym dachem przesuwanym:
– Moduł sterowania panoramicznym dachem przesuwanym (A98)
Obowiązuje dla modelu 204.0/2 z kodem (414) Power glass tilting/sliding roof:
– Górny pulpit sterujący (N70)
30
18 Obowiązuje do 30.11.09:
– Wyłącznik świateł zewnętrznych (S1)
7.5
19 Elektryczna blokada układu kierowniczego (N26/5)
Elektroniczna blokada zapłonu (N73)
20
20 Elektroniczna jednostka sterująca programem stabilności (N30/4) 40
21 Wyłącznik świateł stopu (S9/1)
Wyłącznik lampy w schowku na rękawice (S17/9)
Obowiązuje dla kodu (U18) Automatyczne rozpoznawanie fotelika dziecięcego (ACSR):
– Rozpoznawanie zajętego przedniego siedzenia pasażera i ACSR (B48)
Obowiązuje bez kodu (494) wersja amerykańska i bez kodu (U18) Automatyczne rozpoznawanie fotelika dziecięcego (ACSR [AKSE]):
– Rozpoznawanie zajętości przedniego siedzenia pasażera (B41/1)
7.5
22 Silnik spalinowy wentylatora i klimatyzacja z wbudowanym sterowaniem (M4/7)
Dotyczy silnika 271:
– Zacisk 87M2e tuleja przyłączeniowa (Z7/36)
Obowiązuje dla silnika 272 z kodem (494) wersja USA:
– Zacisk 87M2e tuleja przyłączeniowa (Z7/36)
Obowiązuje dla silnika 272 bez kodu (494) wersja USA:
– Zawór regulacyjny płukania (Y58/1)
Dotyczy silnika 642:
– Jednostka sterująca CDI (N3/9)
– Element podgrzewacza linii wentylacyjnej (R39/1)
Dotyczy silnika 646:
– Jednostka sterująca CDI (N3/9)
– Zacisk 87 tuleja przyłączeniowa (Z7/5)
15
23 Dotyczy silnika wysokoprężnego:
– Tylna jednostka sterująca SAM z bezpiecznikiem i przekaźnikiem (N10/2)
– Jednostka sterująca CDI (N3/9)
– Zacisk 87 tuleja przyłączeniowa (Z7/5)
Dotyczy silnika 271:
– Obwód 87 złącze M1e (Z7/35)
Obowiązuje dla silnika 272:
– Obwód 87 Tuleja złącza M1i (Z7/38)
20
24 Obowiązuje dla silnika 272:
– Obwód 87 złącze M1e (Z7/35)
Dotyczy silnika wysokoprężnego:
– Zacisk 87 tuleja przyłączeniowa (Z7/5)
Dotyczy silnika 646:
– Jednostka sterująca CDI (N3/9)
15
25 Obowiązuje dla silników 271, 272:
– ME-SFI [ME] jednostka sterująca (N3/10)
Dotyczy silnika wysokoprężnego:
– Czujnik tlenu przed katalizatorem (G3/2)
15
26 Ważne dla kodu (510) Audio 20 z zmieniarką płyt CD lub z radiem Audio 20 MB (523):
– Radio (A2)
Dotyczy kodu (525) MB Audio 50 APS radio lub kodu (511) Audio 50 APS z zmieniarką DVD:
– Radio z automatycznym systemem pilotowym (A2/56)
Obowiązuje dla kodu (527) COMAND APS z pojedynczym napędem DVD (z nawigacją) lub kodu (512) COMAND APS z zmieniarką DVD lub od 1.6.09 z kodem (528) COMAND z zmieniarką DVD
– Jednostka sterująca COMAND (A40/3)
20
27 Elektryczna blokada układu kierowniczego (N26/5)
Elektroniczna blokada zapłonu (N73)
Dotyczy silnika wysokoprężnego:
– Jednostka sterująca CDI (N3/9)
Dotyczy silnika benzynowego:
– ME-SFI [ME] jednostka sterująca (N3/10)
7.5
28 Klaster przyrządów (A1) 7.5
29 Obowiązuje dla kodu (614) reflektor bi-ksenonowy lub kodu (618) reflektor bi-ksenonowy lub kodu (615) reflektor bi-ksenonowy lub kodu (616) reflektor bi-ksenonowy z asymetrycznym oświetleniem krzywym lub kodem (621) Inteligentny system oświetleniowy (ruch lewostronny) lub kodu (622) Inteligentny system oświetleniowy (ruch prawostronny):
– Przedni prawy zespół świateł (E2)
Obowiązuje bez kodu (614) Reflektor bi-ksenonowy i bez kodu (618) Reflektor bi-ksenonowy i bez kodu (615) Reflektor bi-ksenonowy i bez kodu (616) Reflektor bi-ksenonowy ze zintegrowanym oświetleniem asymetrycznym i bez kodu (621) Inteligentny system oświetlenia (ruch lewostronny) i bez kodu (622) Inteligentny system oświetlenia (ruch prawostronny):
– Przedni prawy zespół świateł (E2)
10
30 Obowiązuje dla kodu (614) reflektor bi-ksenonowy lub kodu (618) reflektor bi-ksenonowy lub kodu (615) reflektor bi-ksenonowy lub kodu (616) reflektor bi-ksenonowy z asymetrycznym oświetleniem krzywym lub kodem (621) Inteligentny system oświetleniowy (ruch lewostronny) lub kodu (622) Inteligentny system oświetleniowy (ruch prawostronny):
– Przednia lampa lewa (E1)
Obowiązuje bez kodu (614) Reflektor bi-ksenonowy i bez kodu (618) Reflektor bi-ksenonowy i bez kodu (615) Reflektor bi-ksenonowy i bez kodu (616) Reflektor bi-ksenonowy ze zintegrowanym oświetleniem asymetrycznym i bez kodu (621) Inteligentny system oświetlenia (ruch lewostronny) i bez kodu (622) Inteligentny system oświetlenia (ruch prawostronny):
– Przednia lampa lewa (E1)
Dotyczy silnika 642:
– Złącze elektryczne dla zespołu przewodów wewnętrznych i zespołu przewodów silnika (X26)
10
31 A Podłączone poprzez przekaźnik dźwiękowy (N10/1 kO):
– Lewy klakson wentylatora (H2)
– Prawy klakson wentylatora (H2/1)
15
31B Podłączone poprzez przekaźnik dźwiękowy (N10/1 kO):
– Lewy klakson (H2)
– Prawy klakson (H2/1)
15
32 Obowiązuje dla silnika 272:Podłączone poprzez przekaźnik wtórnego wtrysku powietrza (N10/1 kP):
– Elektryczna pompa powietrza (M33)
40
32 Obowiązuje dla silnika 272:Podłączone poprzez przekaźnik wtórnego wtrysku powietrza (N10/1 kP):
– Elektryczna pompa powietrza (M33)
40
33 Dotyczy transmisji 722.6:
– Elektroniczna jednostka sterująca układem transmisyjnym (N15/3)
Dotyczy transmisji 722.9:
– W pełni zintegrowany sterownik transmisji (Y3/8)
10
34 Dotyczy silnika 271. 272 od 1.9.08:
– Jednostka sterująca pompą paliwa (N118)
Obowiązuje dla silnika 156 od 1.9.08:
– Lewy zespół sterujący pompy paliwowej (N118/3)
– Prawa jednostka sterująca pompy paliwowej (N118/4)
7.5
35 Zapasowe
36 Zapasowe

Bezpieczniki i przekaźniki w bagażu

Numer Funkcja A
37 Fotel kierowcy NECK-PRO – cewka elektromagnetyczna zagłówka (Y24/12)
Przednie siedzenie pasażera NECK-PRO – cewka elektromagnetyczna zagłówka (Y24/13)
5
38 Obowiązuje dla modelu 204.2/9:Podłączone przez przekaźnik wycieraczki bramy podnoszonej (N10/2kE):
– Silnik wycieraczki z klapą tylną (M6/4)
15
39 Obowiązuje z wyjątkiem pojazdów przeznaczonych dla Wielkiej Brytanii do 31.5.09:
– Zespół sterujący drzwiami tylnymi z lewej strony (N69/3)
30
40 Zapasowe
41 Obowiązuje do 31.3.10:
– Sterownik prawych tylnych drzwi (N69/4)
Obowiązuje od 1.4.10
– Sterownik prawych drzwi wejściowych (N69/2)
30
42 Dotyczy silnika benzynowego lub silnika 642 od 1.12.09 lub silnika 651 od 1.6.09:
– Jednostka sterująca pompą paliwa (N118)
Dotyczy silnika 646 lub silnika 642 do 30.11.09 lub silnika 651 do 31.5.09: Podłączone poprzez pompę paliwową (N10/2kD):
– Pompa paliwowa (М3)
20
43 Valid as of 1.6.09 with code (581) Comfort automatic air conditioning:Obowiązuje od 1.6.09 z kodem (581) Automatyczna klimatyzacja komfortowa:
– Silnik dmuchawy tylnej (M2/1)
7.5
44 Obowiązuje dla modelu 204.0/9 z kodem (494) wersja amerykańska lub z kodem (460) wersja kanadyjska i bez kodu (275) pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka):
– Grupa przełączników, ustawienie prawego przedniego siedzenia (S23)
Obowiązuje bez kodu (494) wersja USA i bez kodu (460) wersja kanadyjska i bez kodu (275) Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka):
– Przedni fotel pasażera częściowo elektryczny przełącznik regulacji siedzenia (S23/1)
30
45 Obowiązuje dla modelu 204.0/9 z kodem (494) wersja amerykańska lub z kodem (460) wersja kanadyjska i bez kodu (275) pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka):
– Grupa przełączników regulacji lewego przedniego siedzenia (S22)
Obowiązuje bez kodu (494) wersja USA i bez kodu (460) wersja kanadyjska i bez kodu (275) Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka):
– Przełącznik częściowo elektrycznej regulacji fotela kierowcy (S22/1)
30
46 Wzmacniacz antenowy do tylnej szyby anteny FM (A2/19)
Ważna do 31.5.10 z kodem (551) Alarm antykradzieżowy (ATA [EDW]) i od 1.6.10 z kodem (551) Alarm antykradzieżowy (ATA [EDW]) i bez kodu (494) wersja USA:
– Syrena alarmowa (H3/1)
– Zabezpieczenie wewnętrzne i zabezpieczenie przed holowaniem (N26/6)
Obowiązuje dla modelu 204.2:
– Wzmacniacz anteny tylnej szyby 1 (A2/71)
Obowiązuje dla modelu 204.2 z kodem (498) wersja japońska:
– Wzmacniacz antenowy do tylnej szyby anteny FM (A2/19)
– Wzmacniacz antenowy TV 1 i DAB Band III (A94/1)
Obowiązuje dla modelu 204.2 z kodem (537) Digital Radio:
– Wzmacniacz antenowy DAB Band III (A95/2)
Obowiązuje dla kodu (498) wersja japońska i kodu (889) Keyless-Go:
– Wzmacniacz antenowy TV 2 i KEYLESS-GO (A94/2) (z modelem 204.0/9)
– Wzmacniacz antenowy KEYLESS-GO (A94/4) (z modelem 204.2)
Obowiązuje dla kodu (889) Keyless Go:
– Wzmacniacz antenowy do tylnej szyby anteny FM (A2/19)
7.5
47 Zapasowe
48 Zapasowe
49 Przełączany przez przekaźnik ogrzewania tylnej szyby (N10/2kC):
– Grzejnik tylnej szyby (R1)
40
50 Obowiązuje dla kodu (299) PRE-SAFE:
– Przedni odwracalny zwijacz Emerqencv Emerqencv (A76/1)
50
51 Obowiązuje dla kodu (299) PRE-SAFE:
– Lewy przedni odwracalny zwijacz napięcia awaryjnego (A76)
50
52 Zapasowe
53 Ważna do 31.5.09 z kodem (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
15
54 Ważna do 31.5.09 z kodem (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
Obowiązuje dla modelu 204.075/077/077/275/277:
– Podparcie lędźwiowego fotela kierowcy i grupa przełączników regulacji bolców bocznych (S109/4)
– oparcie lędźwiowego odcinka lędźwiowego fotela pasażera oraz grupa przełączników regulacji bolców bocznych (S109/5)
– Przednie gniazdo pasażera blok zaworów AMG (Y109/3)
– Gniazdo kierowcy Blok zaworów AMG (Y109/2)
7.5
55 Zapasowe
56 Ważna do 31.5.09 z kodem (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy:
– Gniazdo przyczepy (X58)
15
57 Ważna do 31.5.09 z kodem (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
20
58 Obowiązuje dla kodu (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
20
59 Obowiązuje dla kodu (220) Parktronic:
– Jednostka sterująca systemu parkowania (N62)
7.5
60 Obowiązuje dla kodu (409) Lewe/prawe przednie wielobarwne fotele:
– Wielokonturowa pompa pneumatyczna z siedziskiem (M40)
7.5
61 Obowiązuje dla modelu 204 2/9 z kodem (890) EASY-PACK tailgate:
– Jednostka sterująca Liftqate- (N121/1)
40
62 Obowiązuje od 1.06.09 z kodem (275) Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka):
– Jednostka sterująca siedzenia kierowcy (N32/1)
30
63 Obowiązuje od 1.06.09 z kodem (242) Elektrycznie regulowany przedni fotel pasażera z pamięcią:
– Jednostka sterująca przedniego siedzenia pasażera (N32/2)
30
64 Obowiązuje dla modelu 204.0/9 z gniazdem zasilania 115V w strefie ładunkowej o kodzie (U80):
– Moduł sterujący przetwornicy DC/AC (N24/3)
25
65 Ważne od 1.06.09 z modelem 204.0/2 z kodem (483) ADVANCED AGILITY package:
– Jednostka sterująca układu tłumienia adaptacyjnego (N51/5)
15
66 Zapasowe
67 Obowiązuje dla systemu dźwiękowego o kodzie (810):
– Jednostka sterująca wzmacniacza systemu nagłośnieniowego (N40/3)
30
68 Zapasowe
69 Obowiązuje dla modelu 204.9 z kodem (810) System nagłośnienia:
– Tylny wzmacniacz basowy (N40/9)
20
70 Obowiązuje dla modelu 204.0/9 z kodem (470) System monitorowania ciśnienia w oponach (standard): Firma Schrader lub kod (475) Monitor ciśnienia w oponach (Premium) Firma Schrader:
– Jednostka sterująca monitora ciśnienia w oponach (N88)
5
71 Ważne dla kodu (301) pakietu popielniczki/pakietu dla palaczy:
– Przednia zapalniczka z podświetleniem popielniczki (R3) Ważne bez kodu (301) Opakowanie popielniczki/pakiet dla palaczy:
– Gniazdo zasilania wnętrza pojazdu (X58/17)
15
72 Obowiązuje dla modelu 204.2:
– Skrzynka łącznika powierzchni ładunkowej (X58/4)
Obowiązuje dla modelu 204.0/9 z gniazdem zasilania 115V w strefie ładunkowej o kodzie (U80):
– Gniazdo 115 V (X58/34)
15
73 Obowiązuje od 1.6.09
– Złącze diagnostyczne (X1114)
Obowiązuje dla kodu (228) nagrzewnicy stacjonarnej:
– Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicy (A6/1)
7.5
74 Obowiązuje dla kodu (889) Keyless Go:
– Jednostka sterująca KEYLESS-GO (N69/5)
15
75 Obowiązuje dla kodu (228) nagrzewnicy stacjonarnej:
– Nagrzewnica stacjonarna (A6)
20
76 Wewnętrzne gniazdo zasilania pojazdu (X58/1) 15
77 Obowiązuje dla modelu 204.0/9 z kodem (494) wersja USA:
– Jednostka sterująca systemu ważenia (WSS) (N110)
7.5
78 Zapasowe
79 Zapasowe
80 Zapasowe
81 Obowiązuje dla kodu (518) Interfejs medialny:
– Jednostka sterująca interfejsu nośnika (N125/1)
5
82 Obowiązuje dla kodu (228) Nagrzewnica stacjonarna lub kodu (386) Telefon komórkowy:
– Kompensator systemu telefonii komórkowej UMTS (A28/13)
Ważna do 31.5.09 z kodem (498) wersja japońska:
– Jednostka sterująca tunerem TV (N143)
Obowiązuje od 1.6.09 z kodem (498) wersja japońska:
– Tuner telewizji cyfrowej (A90/3)
57.5

7.5

83 Obowiązuje dla kodu (498) wersji japońskiej:
– Elektroniczna jednostka kontroli poboru myta (A50/3)
Obowiązuje dla modelu 204.0/9 z kodem (359) systemu wywołań alarmowych TELE AID:
– Jednostka sterująca systemem połączeń alarmowych (N123/4)
Obowiązuje dla modelu 204.9 od 1.12.10 z kodem (218) Kamera cofania:
– Kamera cofania (B84/3)
7.5
84 Ważne do 31.5.09 i od 1.6.10 z modelem 204.0/9 z kodem (536) radia satelitarnego SIRIUS:
– Zespół sterujący cyfrowego radia satelitarnego audio (SOAR) (N87/5)
Obowiązuje od 1.6.09 do 31.5.10 z modelem 204.0/9 z kodem (536) radia satelitarnego SIRIUS:
– Jednostka sterująca tunera SDAR/wysokiej rozdzielczości (N87/8)
Obowiązuje dla kodu (537) Radio cyfrowe
– Cyfrowa jednostka sterująca nadawaniem programów audio (N87/3)
Obowiązuje dla kodu (218) Kamera cofania i bez kodu (498) Wersja japońska:
– Moduł zasilania kamery rezerwowej (N66/10)
Obowiązuje dla kodu (218) Kamera cofania i kodu (498) Wersja japońska:
– Zespół sterujący kamery cofania (N66/2)
7.5
85 Ważna do 31.5.09 z kodem (498) wersja japońska:
– Jednostka sterująca tunerem TV (N143)
Obowiązuje od 1.6.09 z kodem (498) wersja japońska:
– Tuner telewizji cyfrowej (A90/3)
7.5
86 Obowiązuje dla modelu 204.9 z kodem (864) Tylny system rozrywki:
– Odtwarzacz DVD (A40/4)
7.5
87 Obowiązuje dla modelu 204.0/9 z kodem (359) systemu wywołań alarmowych TELE AID:
– Jednostka sterująca systemem połączeń alarmowych (N123/4)
7.5
88 Obowiązuje od 1.6.09
– Zapasowe
89 Obowiązuje od 1.6.09 z kodem (550) Zaczep przyczepy:
– Jednostka sterująca rozpoznawania przyczepy (N28/1)
Obowiązuje od 1.6.09 z silnikiem 156:
– Przekaźnik silnika wentylatora chłodnicy oleju (K25)
20
90 Obowiązuje od 1.6.09
– Zapasowe
91 Obowiązuje dla modelu 204.0/9 z gniazdem zasilania 115V w strefie ładunkowej o kodzie (U80):
– Moduł sterujący przetwornicy DC/AC (N24/3)
25
92 Obowiązuje od 1.6.09
– Zapasowe
