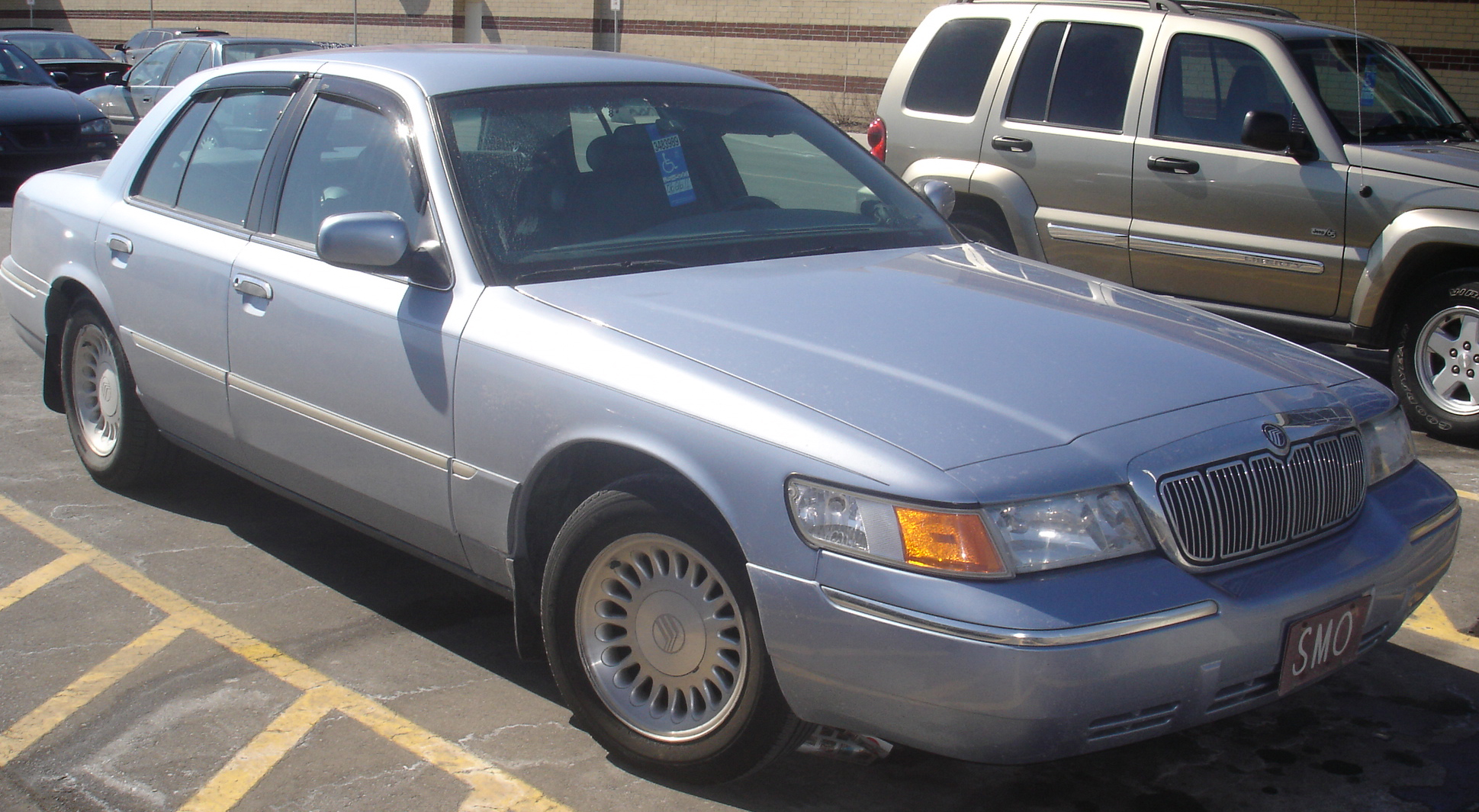

Mercury Grand Marquis 1998-2002 ma skrzynkę rozdziału mocy w komorze silnika, dodatkową skrzynkę przekaźników oraz panel bezpieczników w kabinie. Układ panelu zmienia się po roku 2000, dlatego rozpiski dla 1998-2000 i 2001-2002 są pokazane osobno.
Wcześniejsza wersja jest opisana we wpisie Mercury Grand Marquis 1992-1997, a późniejsza w Mercury Grand Marquis 2003-2011. Ponieważ Grand Marquis dzieli platformę Panther z Crown Victorią, pomocnym punktem odniesienia są też Ford Crown Victoria 1998-2002 oraz Ford Crown Victoria 2003-2012.
Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | Przekaźnik pompy paliwa elektrycznego |
| 2 | 30 | Alternator, przekaźnik rozruchowy, bezpieczniki 15, 18 |
| 3 | 25 | Radio, zmieniarka CD, wzmacniacz subwoofera |
| 4 | — | Niewykorzystane |
| 5 | 15 | Przekaźnik klaksonowy |
| 6 | 20 | Moduł DRL |
| 7 | 20 | Wyłącznik obwodu: Zamki drzwiowe, fotele elektryczne, zwolnienie pokrywy bagażnika |
| 8 | 30 | System zawieszenia pneumatycznego |
| 9 | 50 | Bezpieczniki 5, 9 |
| 10 | 50 | Bezpieczniki 1, 2, 6, 7, 10, 11, 13 i wyłącznik automatyczny 14 |
| 11 | 40 | 98-’00: bezpieczniki 4, 8, 16 i wyłącznik automatyczny 12 |
| 50 | 01-„02: bezpieczniki 4, 8, 16 i wyłącznik automatyczny 12 | |
| 12 | 30 | Przekaźnik zasilania PCM, PCM |
| 13 | 50 | Przekaźnik wentylatora chłodzącego o wysokiej prędkości |
| 14 | 40 | Przekaźnik ogrzewania tylnej szyby, bezpiecznik 17 |
| 15 | 50 | 98- 00: Moduł przeciwblokujący |
| 40 | 01-„02: Moduł przeciwblokujący | |
| 16 | — | Niewykorzystane |
| 17 | 30 | Wyłącznik obwodu: Przekaźnik wentylatora chłodzącego |
| Przekaźnik | ||
| R1 | Przekaźnik ogrzewania tylnej szyby | |
| R2 | Przekaźnik klaksonowy | |
| R3 | Przekaźnik wentylatora chłodzącego | |
| R4 | Przekaźnik pompy zawieszenia pneumatycznego | |
Dodatkowa skrzynka przekaźników
| Dioda | |
| 1 | Zasilanie PCM |
| Przekaźnik | |
| R1 | Wycięcie na klimatyzację i klimatyzację |
| R2 | Pompa paliwa |
| R3 | Zasilanie PCM |
Panel bezpieczników w kabinie – 1998-2000
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | 98: Światła awaryjne, lampy stop |
| 15 | 99-’00: Przełącznik położenia pedału hamulca (BPP), regulacja prędkości, przełącznik wielofunkcyjny | |
| 2 | 30 | Moduł wycieraczek, silnik wycieraczek szyby przedniej |
| 3 | — | Niewykorzystane |
| 4 | 15 | Moduł sterowania oświetleniem, wyłącznik oświetlenia głównego (’99-’00), wyłącznik ściemniacza reflektora (’98) |
| 5 | 15 | światła cofania, zmienne wspomaganie układu kierowniczego (VAPS), sygnały zwrotne, zawieszenie pneumatyczne, światła do jazdy dziennej, elektroniczne lusterko dzienne/nocne, blokada zmiany biegów, EATC, ostrzeżenie przed dzwonkiem prędkości (’99-’00). |
| 6 | 15 | Regulacja prędkości, przełącznik świateł głównych, przełącznik przyciemniania reflektorów (’98), moduł sterowania oświetleniem, zegar |
| 7 | 25 | Moduł sterowania układem napędowym (PCM) Dioda zasilania, cewki zapłonowe |
| 8 | 15 | Moduł sterowania oświetleniem, zwierciadła zasilania, zdalne wejście bez klucza, pamięć zegara, pamięć radiowa, elektroniczna automatyczna kontrola temperatury (EATC), elektryczne fotele (’98), Power Windows, SecuriLock, PATS (’99-’00) |
| 9 | 30 | Dmuchawa silnika, przełącznik trybu pracy A/C-Heater |
| 10 | 10 | Moduł poduszki powietrznej |
| 11 | 5 | Radio |
| 12 | 18 | Wyłącznik obwodu: Moduł sterowania oświetleniem, sygnał świetlny światłami drogowymi, wyłącznik oświetlenia głównego |
| 13 | 15 | Moduł poduszki powietrznej (’98), lampy ostrzegawcze, analogowe wskaźniki i wskaźniki klastra, elektroniczna automatyczna transmisja, moduł sterowania oświetleniem, moduł sterowania oświetleniem, jednostka sterująca przednia (’98) |
| 14 | 20 | Wyłącznik obwodu: Sterowanie oknem/drzwiami, moduł drzwi kierowcy, jedno dotknięcie w dół |
| 15 | 10 | Hamulce przeciwblokujące, wskaźnik naładowania (’98), zespół przyrządów (’99-’00), przełącznik sterowania transmisją (’99-’00) |
| 16 | 20 | Zapalniczka samochodowa, awaryjne przekaźniki laserowe (’98), pomocniczy punkt zasilania (’00) |
| 17 | 10 | Lusterka elektryczne (’98), odszranianie z tyłu |
| 18 | 10 | Moduł poduszki powietrznej, cyfrowy zestaw wskaźników (’98) |
Panel bezpieczników w kabinie – 2001-2002
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | — | Niewykorzystane |
| 2 | — | Niewykorzystane |
| 3 | Niewykorzystane | |
| 4 | 10 | Poduszki powietrzne |
| 5 | — | Niewykorzystane |
| 6 | 15 | zestaw wskaźników, moduł lamp ostrzegawczych, przełącznik sterowania transmisją, moduł sterowania oświetleniem (LCM) |
| 7 | — | Niewykorzystane |
| 8 | 25 | Moduł sterowania pociągiem energetycznym (PCM) Przekaźnik zasilania, cewka włączona (Coil-on-Plugs), Pojemność na hałas radiowy, pasywny system przeciwkradzieżowy (PATS) |
| 9 | — | Niewykorzystane |
| 10 | 10 | Ogrzewanie tylnej szyby |
| 11 | — | Niewykorzystane |
| 12 | — | Niewykorzystane |
| 13 | 5 | Radio |
| 14 | 10 | Przełącznik kontroli trakcji, hamulce przeciwblokujące (ABS), zestaw wskaźników |
| 15 | 15 | Serwo regulacji prędkości, oświetlenie wyłącznika oświetlenia głównego, moduł sterowania oświetleniem (LCM), zegar |
| 16 | 15 | Lampy cofania, Kierunkowskazy, blokada zmiany biegów, moduł DRL, sterowanie EVO, elektroniczne lusterko dzienne/nocne |
| 17 | 30 | Silnik wycieraczek, moduł sterowania wycieraczek |
| 18 | 30 | Nagrzewnica Dmuchawa Silnik dmuchawy |
| 19 | 20 | Pomocniczy punkt zasilania |
| 20 | — | Niewykorzystane |
| 21 | 15 | Przełącznik wielofunkcyjny, moduł sterowania oświetleniem (LCM), wskaźnik pasywnego systemu antywłamaniowego (PATS), lampy postojowe, oświetlenie tablicy przyrządów |
| 22 | 15 | Serwo regulacji prędkości, światła awaryjne |
| 23 | 15 | Elektrycznie sterowane okna/drzwi, PATS, lusterka zewnętrzne z tyłu, moduł EATC, zestaw wskaźników, zegar, moduł sterowania oświetleniem (LCM), lampy wewnętrzne |
| 24 | 10 | Lewe światło mijania |
| 25 | 20 | Punkt zasilania, Zapalniczka |
| 26 | 10 | Prawe światło mijania |
| 27 | 25 | Moduł sterowania oświetleniem (LCM), główny wyłącznik światła, lampy zakrętowe, czujnik ciśnienia zbiornika paliwa |
| 28 | 20 | Okna zasilane energią elektryczną |
| 29 | — | Niewykorzystane |
| 30 | — | Niewykorzystane |
| 31 | — | Niewykorzystane |
| 32 | 20 | Zawory ABS |
Najczęściej szukane bezpieczniki
- Zapalniczka / gniazdo 12 V: w panelu 1998-2000 pozycja 16, 20 A; w 2001-2002 pozycja 25, 20 A.
- Radio: pozycja 11 w panelu 1998-2000 oraz pozycja 13 w panelu 2001-2002.
- Pompa paliwa: skrzynka w komorze silnika oraz przekaźnik R2 w dodatkowej skrzynce.
- Światła mijania 2001-2002: pozycje 24 i 26, po 10 A.
