Mercury Grand Marquis z lat 2003-2011 należy do ostatniej generacji modelu opartej na platformie Panther. Instalacja elektryczna jest blisko spokrewniona z Fordem Crown Victoria i Lincolnem Town Car, ale obsada bezpieczników nie jest identyczna we wszystkich wersjach i rocznikach.
Dla wcześniejszego modelu zobacz Mercury Grand Marquis 1998-2002. Warto porównać także pokrewne Ford Crown Victoria 2003-2012 oraz Lincoln Town Car 2003-2011.

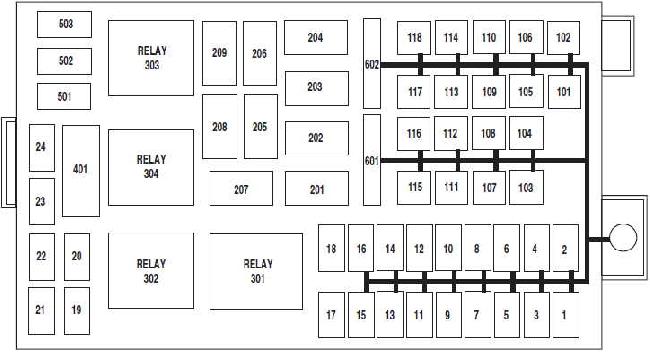

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 25 |
’03 -’04: Audio |
| 20 |
’05: Wyłącznik zapłonu (klucz, RUN 1, RUN 2) |
|
| 25 |
’06: Włącznik zapłonu (przycisk, RUN 1, RUN 2), Światła awaryjne |
|
| 30 |
’07 -’11: Stacyjka |
|
| 2 | 20 |
’03 -’04: Punkt zasilania |
| 25 |
’05 -’06: Wyłącznik zapłonu (RUN / START, RUN / ACC, START) |
|
| 20 |
’07 -’08: Szyberdach |
|
| — |
’09 -’11: Niewykorzystane |
|
| 3 | 25 |
’03 -’04: Podgrzewane siedzenia |
| 10 |
’05 -’11: Moduł sterujący układem napędowym (PCM) – utrzymuje moc, wentylator odpowietrzający (’07 -’11) |
|
| 4 | 15 |
’03 -’04: Klakson |
| 20 |
’05 -’11: Zasilanie przekaźnika pompy paliwa |
|
| 5 | 20 |
’03 -’04: Pompa paliwa |
| 10 |
’05 -’11: Moduł tylnego zawieszenia pneumatycznego (RASM), VASM (’05 -’08) |
|
| 6 | — |
’03: Nie używany |
| 15 |
’04 -’11: Regulator alternatora |
|
| 7 | 25 |
’03 -’04: Szyberdach |
| 30 |
’05 -’11: kanał przekaźnikowy PCM |
|
| 8 | 20 |
Moduły drzwi kierowcy (DDM), zamki do drzwi (’07 -’08) |
| 9 | — |
’03 -’04: Niewykorzystane |
| 15 |
’05 -’11: Podanie przekaźnika cewki zapłonowej |
|
| 10 | — |
’03 -’04: Niewykorzystane |
| 20 |
’05 -’11: Zasilanie przekaźnika klaksonu |
|
| 11 | 20 |
’03 -’04: Światła do jazdy dziennej |
| 15 |
’05 -’11: zasilanie przekaźnika układu A / C |
|
| 12 | — |
’03 -’04: Niewykorzystane |
| 25 |
’05 -’06: Audio |
|
| 20 |
’07 -’11: audio (subwoofer) |
|
| 13 | — |
’03 -’04: Niewykorzystane |
| 20 |
’05 -’11: Punkt zasilania tablicy rozdzielczej |
|
| 14 | — |
’03 -’04: Niewykorzystane |
| 20 |
’05 -’11: Wyłącznik lampy tylnej |
|
| 15 | — |
’03 -’04: Niewykorzystane |
| 20 |
’05 -’06: Podgrzewane siedzenia |
|
| 15 |
’07 -’11: Światła przeciwmgielne |
|
| 16 | — |
’03 -’04: Niewykorzystane |
| 20 |
’05: Moduł świateł do jazdy dziennej (DRL) |
|
| 15 |
’06: Światła przeciwmgielne |
|
| 20 |
’07 -’11: Podgrzewane siedzenia |
|
| 17 | — |
Niewykorzystane |
| 18 | — |
Niewykorzystane |
| 19 | 15 |
Moduł sterowania zespołem napędowym (PCM (’03 -’04)), wtryskiwacze paliwa |
| 20 | 15 |
PCM, HEGOs (’03 -’04), czujnik masowego przepływu powietrza (MAF) (’05 -’06), IAT (’06) |
| 21 | — |
’03 -’04: Niewykorzystane |
| 15 |
’05 -’11: Obciążenia i czujniki układu napędowego |
|
| 22 | — |
Niewykorzystane |
| 23 | — |
Niewykorzystane |
| 24 | — |
’03 -’04: Niewykorzystane |
| 5 |
’05: Radio wyciszenie |
|
| — |
’06: Radio wyciszenie |
|
| 10 |
’05 -’11: Podgrzewane lustro, wskaźnik odszraniania tylnego |
|
| 101 | 30 |
’03 -’04: Wyłącznik zapłonu, rozrusznik do przekaźnika rozrusznika, bezpieczniki IP 7, 9, 12 i 14 |
| 40 |
’05 -’11: posuw przekaźnika dmuchawy |
|
| 102 | 50 |
Wentylator chłodzący |
| 103 | 40 |
’03 -’04: Silnik dmuchawy |
| 50 |
’05 -’06: Skrzynia bezpieczników skrzynki rozdzielczej (I / P) nr 1 (bezpieczniki I / P 19 (’04), 23, 25, 27 i 31) |
|
| 50 |
’07 -’11: panel tablicy przyrządów (I / P) zasilanie skrzynki bezpieczników nr 1, bezpieczniki I / P 10, 12, 14, 16 i 18 |
|
| 104 | 40 |
’03 -’04: Podgrzewany przekaźnik podświetlania |
| 40 |
’05 -’06: Skrzynia bezpieczników skrzynki rozdzielczej (I / P) nr 2 (bezpieczniki I / P 1, 3, 5, 7 i 9) |
|
| 50 |
’07 -’11: tablica przyrządów (I / P) zasilanie skrzynki bezpieczników nr 2 (bezpieczniki I / P 2, 4, 6, 8, 19, 21, 23 i 25) |
|
| 105 | 30 |
’03: Przekaźnik mocy PCM |
| 30 |
’04: Przekaźnik mocy PCM, złącze diagnostyczne, bezpieczniki PDB 19 i 20, przekaźnik sprzęgła A / C, przekaźnik modułu pompy paliwa |
|
| 30 |
’05 -’11: Kanał przekaźnika rozrusznika |
|
| 106 | 40 |
Układ przeciwblokujący (ABS) |
| 107 | — |
’03 -’04: Niewykorzystane |
| 40 |
’05 -’11: Tylny przekaźnik odmrażacza |
|
| 108 | — |
’03 -’04: Niewykorzystane |
| 20 |
’05 -’06: Szyberdach |
|
| — |
’07 -’08: Nieużywany |
|
| 20 |
’09 -’11: zapalniczka |
|
| 109 | — |
’03 -’04: Niewykorzystane |
| 20 |
’05 -’11: Moduł przeciwblokujący (ABS) |
|
| 110 | — |
’03 -’04: Niewykorzystane |
| 30 |
’05 -’11: Moduł wycieraczek |
|
| 111 | — |
Niewykorzystane |
| 112 | 50 |
’03: Wyłącznik zapłonu |
| 50 |
’04: Nastawnik zapłonu na bezpieczniki IP 4, 6, 8, 11, 13, 15, 17, 20, 22 i 28 |
|
| 30 |
’05 -’11: Sprężarka zawieszenia pneumatycznego |
|
| 113 | 50 |
’03 -’04: podaje bezpieczniki IP 3, 5, 21, 23, 25, 27 |
| — |
’05 -’11: Nie używany |
|
| 114 | 30 |
’03 -’04: Sterowanie VAP, Sprężarka pneumatyczna, zestaw wskaźników |
| — |
’05 -’11: Nie używany |
|
| 115 | 50 |
’03 -’04: Stacyjka jest podawana do bezpieczników IP 16 i 18 |
| — |
’05 -’11: Nie używany |
|
| 116 | 30 |
’03 -’04: Wycieraczki |
| — |
’05 -’11: Nie używany |
|
| 117 | — |
Niewykorzystane |
| 118 | 20 |
’03 -’04: ABS |
| — |
’05 -’11: Nie używany |
|
| 401 | — |
’03 -’04: Niewykorzystane |
| 601 | — |
’03 -’04: Niewykorzystane |
| 20 |
’05 -’11: Wyłącznik automatyczny: Elektryczne siedzenia, Lędźwie, Decklid |
|
| 602 | 20 |
’03 -’04: Wyłącznik automatyczny: regulowane pedały, elektrycznie regulowane siedzenia, zamki, pokrywka, lędźwiowy |
| 20 |
’05 -’11: Wyłącznik automatyczny: zasilanie przekaźnika podnośnika szyb (RUN / ACC) |
|
| Przekaźnik | ||
| 201 |
’03 -’04: Klakson |
|
|
’05 -’11: Sprzęgło układu klimatyzacji |
||
| 202 |
’03 -’04: Moduł sterowania zespołem napędowym (PCM) |
|
|
’05 -’11: Nie używany |
||
| 203 |
’03 -’04: Pompa paliwa |
|
|
’05 -’11: Cewka zapłonowa |
||
| 204 |
’03 -’04: Sprzęgło układu klimatyzacji |
|
|
’05 -’11: Moduł sterowania zespołem napędowym (PCM) |
||
| 205 |
’03 -’04: Przełącznik kontroli trakcji |
|
|
’05: Nie używany |
||
|
’06 -’11: Światła przeciwmgielne |
||
| 206 |
’03 -’04: Niewykorzystane |
|
|
’05 -’11: paliwo |
||
| 207 |
Niewykorzystane |
|
| 208 |
’03 -’04: Szyberdach |
|
|
’05 -’11: Nie używany |
||
| 209 |
’03 -’04: Niewykorzystane |
|
|
’05 -’11: Klakson |
||
| 301 |
’03 -’04: Silnik dmuchawy |
|
|
’05 -’11: Rozrusznik |
||
| 302 |
’03 -’04: Solenoid rozrusznika |
|
|
’05 -’11: Sprężarka powietrza |
||
| 303 |
’03 -’04: Sprężarka powietrza |
|
|
’05 -’11: Silnik dmuchawy |
||
| 304 |
’03 -’04: Tylne odszranianie |
|
|
’05 -’06: Elektryczne szyby (RUN / ACC) |
||
|
’07 -’11: Tylne odszrnanianie |
||
| Dioda | ||
| 501 |
’03 -’04: Moduł sterowania zespołem napędowym (PCM) |
|
|
’05 -’08: Sprzęgło układu klimatyzacji |
||
|
’09 -’11: Niewykorzystane |
||
| 502 |
’03: Nie używany |
|
|
’04: Sprzęgło układu klimatyzacji |
||
|
’05 -’11: Moduł sterowania zespołem napędowym (PCM) |
||
| 503 |
’03 -’04: Niewykorzystane |
|
|
’05 -’07: Klakson, Zatrzask do drzwi |
||
|
’08 -’11: Nie używany |
||
Skrzynka bezpieczników przedziału pasażerskiego

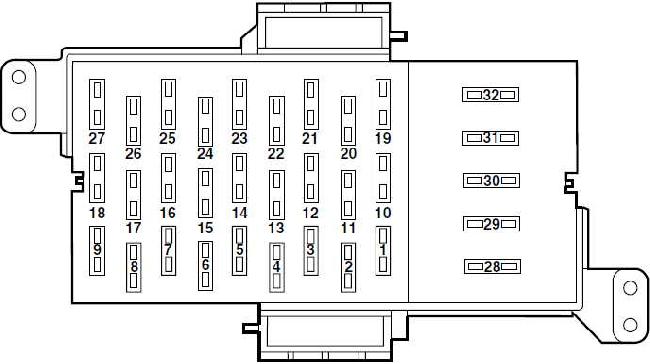

’03 -’04:

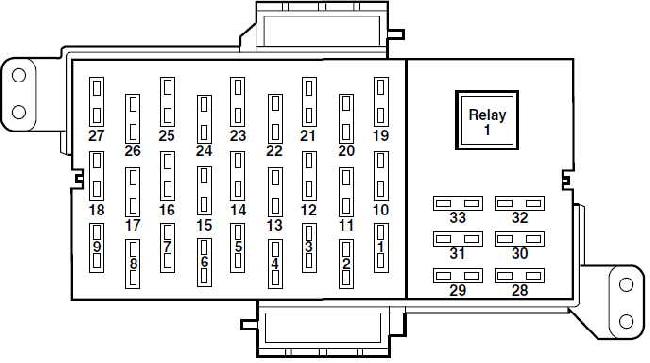

’05 -’11:
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 |
’03 -’04: Audio, zmieniarka CD |
| 15 |
’05 -’06: Klaster, Moduł sterowania oświetleniem(oświetlenie wewnętrzne) |
|
| 10 |
’07 -’11: Zapłon(START) – cewka przekaźnika rozrusznika, DTRS |
|
| 2 | 5 |
’03 -’04: Audio |
| 10 |
’05 -’06: Zapłon (ON) – Elektroniczny układ automatycznej kontroli temperatury (EATC), przełącznik trybu A / C (pojazdy wyposażone w EATC), cewka przekaźnika klimatyzacji (’06) |
|
| 7.5 |
’07 -’11: Lusterka zasilające, Przełączniki zamka drzwi (’07 -’08), Przełącznik lusterek, Przełącznik klawiatury, Przełącznik zwalniania, Regulowany przełącznik pedału, Moduł drzwi kierowcy, Klaster |
|
| 3 | 7.5 |
’03 -’04: Lusterka |
| 10 |
’05 -’06: Moduł elektronicznej automatycznej kontroli temperatury (EATC) |
|
| 5 |
’07 -’11: Zapłon (START) – Wyciszenie dźwięku |
|
| 4 | 10 |
’03 -’04: Poduszki powietrzne |
| 10 |
’05 -’06: Zapłon (ON) – Moduł przeciwblokujący układu hamulcowego (ABS), Wentylacja skrzyni korbowej (PCV (’05)), Moduł tylnego zawieszenia pneumatycznego (RASM (’06)), Wspomaganie układu kierowniczego o zmiennej asystencji (VAPS (’06)) |
|
| 10 |
’07 -’11: Moduł sterowania oświetleniem (LCM) (czujnik autolampu) |
|
| 5 | — |
’03 -’04: Niewykorzystane |
| 10 |
’05 -’06: Przełącznik dezaktywacji kontroli prędkości, sygnał stop, blokada zmiany biegów hamulca (BTSI (’05)) (skrzynia biegów z przesunięciem w kolumnie) |
|
| 7.5 |
’07 -’11: Zapłon (ON / ACC) – Moduł sterowania oświetleniem |
|
| 6 | 15 |
’03 -’04: Moduł lamp ostrzegawczych z zestawami wskaźników, przełącznik sterowania nadmierną mocą, moduł sterowania oświetleniem (LCM), sprzęgło układu klimatyzacji, zespół wskaźników analogowych (’04) |
| 10 |
’05 -’06: Zapłon (ON) – Klaster |
|
| 7.5 |
’07 -’11: Moduł sterowania oświetleniem |
|
| 7 | 10 |
’03 -’04: Moduł drzwi kierowcy (DDM), radio premium |
| 10 |
’05 -’06: Moduły sterowania oświetleniem (lampy parkowania, oświetlenie przełącznika (’05), lampy narożne (’06)) |
|
| 10 |
’07 -’11: Zapłon (ON / ACC) – Moduł wycieraczek |
|
| 8 | 25 |
’03 -’04: Przekaźnik mocy modułu sterowania układem napędowym (PCM), cewki wtykowe, radiowy kondensator akustyczny, pasywny układ przeciwkradzieżowy (PATS) |
| 10 |
’05: Zapłon (ON) – Tylny moduł zawieszenia pneumatycznego (RASM), wspomaganie o zmiennej asystencji (VAPS) |
|
| 10 |
’06: Moduł sterowania oświetleniem |
|
| 10 |
’07 -’11: Moduły elektronicznej automatycznej kontroli temperatury (EATC) (pojazdy wyposażone tylko w EATC) |
|
| 9 | 5 |
’03 -’04: Czujnik zasięgu transmisji |
| 10 |
’05 -’06: Moduły sterowania oświetleniem (światła główne (’05), światła zakrętowe (’05), oświetlenie przełącznika (’06)) |
|
| 7.5 |
’07 -’11: Zapłon (ON / ACC) – Podświetlenie przełącznika zamka drzwi, Podświetlane włączanie podnóżka, Dach księżycowy (’07 -’08), Konsola górna, Radio, Antena, Lusterko elektrochromatyczne, Cewka przekaźnika okna |
|
| 10 | 10 |
’03 -’04: Odszranianie tylnej szyby, Podgrzewane lusterka |
| 5 |
’05: Zapłon (ON / START) – Driver Door Module (DDM) |
|
| 5 |
’06: Zapłon (START) – Wyciszenie dźwięku |
|
| 15 |
’07 -’11: Światła awaryjne |
|
| 11 | 5 |
’03 -’04: Przekaźnik wskaźnika kontroli trakcji (tylko ABS z kontrolą trakcji) |
| 10 |
’05: Zapłon (START) – cewka przekaźnika ON / ACC |
|
| 10 |
’06: Zapłon (ON / ACC) – cewka przekaźnika okna |
|
| 15 |
’07 -’11: Zapłon (ON) – Włącz sygnały |
|
| 12 | 15 |
’03 -’04: Przełącznik wielofunkcyjny do oświetlenia zakrętów / świateł awaryjnych |
| 10 |
’05 -’06: Zapłon (START) – Cewka przekaźnika rozrusznika, DTRS (’06) |
|
| 15 | ’07-’11: Audio | |
| 13 | 5 | ’03-’04: Radio |
| 10 |
’05 -’06: Zapłon (START) – Moduł wycieraczek |
|
| 10 |
’07 -’11: Zapłon (ON) – Moduł przeciwblokujący układu hamulcowego (ABS) (’07 -’08), Tylny moduł zawieszenia pneumatycznego (RASM), wspomaganie o zmiennej asystencji (VAPS) (’07 -’08) , Klastry |
|
| 14 | 10 |
’03 -’04: Układ przeciwblokujący (ABS), zestaw wskaźników |
| 10 |
’05 -’06: Zapłon (ON) – BTSI (Transmisja z przesunięciem piętra) |
|
| 15 |
’07 -’11: Regulowane pedały |
|
| 15 | 15 |
’03 -’04: Moduł kontroli prędkości, moduł sterujący oświetleniem, zegar (’03), przekaźnik silnika dmuchawy EATC, podświetlenie przełącznika zamka drzwi, podgrzewany wyłącznik fotela, ramę księżycową |
| 7.5 |
’05 -’06: Zapłon (START) – Moduł sterujący oświetleniem, Podświetlenie blokady zamka drzwi, Podświetlane włączanie podnośnika fotela, Światło księżycowe, Konsola górna, Lusterko elektrochromatyczne |
|
| 10 | 07- 11: Zapłon (ON) – moduł EATC, przełącznik trybu klimatyzacji (pojazdy wyposażone tylko w ręczny układ klimatyzacji), cewka przekaźnika klimatyzacji | |
| 16 | 15 | 07- 11: Zapłon (ON) – moduł EATC, przełącznik trybu klimatyzacji (pojazdy wyposażone tylko w ręczny układ klimatyzacji), cewka przekaźnika klimatyzacji’03- 04: Lampy cofania, blokada zmiany biegów, moduł DRL, układ kierowniczy VAP, elektroniczne lusterko dzienne/nocne, konsola napowietrzna, zawieszenie pneumatyczne, klimatyzacja, podgrzewany moduł fotela operatora, moduł szybkiego gongu, moduł drzwi kierowcy („04”), lampki rezerwowe („04). |
| 15 | 05- 06: Zapłon (ON) – Sygnały zwrotne | |
| 20 | 05- 06: Zapłon (ON) – Turn sig’07-’08: Zapalniczka, diagnostyka pokładowa (OBD II) | |
| 20 | 09- 11: diagnostyka pokładowa (OBD II) | |
| 17 | 7.5 | 03-’04: Silnik wycieraczki |
| 10 | 05- 06: Zapłon (START) – Audio | |
| 10 | 07- 11: Zapłon (ON) – Przełącznik trybu klimatyzacji (pojazdy wyposażone w ręczną klimatyzację), drzwi blendy, podgrzewane moduły siedzeń, BTSI (skrzynia biegów z przesunięciem podłogi) | |
| 18 | — | 03- 04: Nieużywany |
| 10 | 05- 06: Zapłon (ON) – Przełącznik trybu klimatyzacji (pojazdy wyposażone w ręczny układ klimatyzacji), drzwi blendy, moduł drzwi kierowcy (’03), podgrzewane moduły siedzeń, moduł świateł do jazdy dziennej (DRL) (’03) | |
| 15 | 07- 11: Moduł sterujący oświetleniem (oświetlenie wewnętrzne) | |
| 19 | 15 | 03: Światła hamowania |
| 15 | 04: Lampy hamulcowe, sygnał hamowania dla PCM, ABS i modułu kontroli prędkości, DDM | |
| 10 | 05- 11: światła mijania z lewej strony, światła do jazdy dziennej (DRL (’05)) | |
| 20 | — | 03- 04: Nieużywany |
| 10 | 05- 11: Zapłon (ON/ACC) – Światła awaryjne, układ przeciwblokujący (ABS („09-„11)) | |
| 21 | 15 | 03-’04: Moduł sterowania oświetleniem dla lamp postojowych i oświetlenia wewnętrznego, czujnik autolampowy/wyładowczy |
| 10 | ’05-’11: Prawe światła mijania, światła do jazdy dziennej (DRL (’05)) | |
| 22 | 20 | 03-’04: Serwo regulacji prędkości, wielofunkcyjny przełącznik świateł awaryjnych, włącznik/wyłącznik hamulca, zasilanie bezpiecznika IP 19 (’04) |
| 10 | 05- 11: Zapłon (ON/ACC) – moduł kontroli naprężeń (RCM), czujnik klasyfikacji pasażerów (OCS), wskaźnik dezaktywacji poduszek powietrznych pasażerów (PADI) | |
| 23 | 15 | 03-’04: moduł EATC, zespół przyrządów, zegar (’03), moduł sterowania oświetleniem, lampy wewnętrzne, przełączniki zamka drzwiowego |
| 15 | 05- 11: Przełącznik wielofunkcyjny (Flash-to-pass), moduł sterowania oświetleniem (Wysokie wiązki) | |
| 24 | 10 | 03-’04: Lewy mijania |
| 10 | 05- 11: Zapłon (ON/ACC) – moduł pasywnego systemu antywłamaniowego (PATS), moduł przekaźnika układu napędowego (PCM), cewka przekaźnika paliwa, cewka przekaźnika cewki zapłonowej. | |
| 25 | 15 | 03-’04: Zapalniczka cygara |
| 10 | 05- 06: Czujnik autolamp/wyładowczy, lusterka, przełączniki blokady drzwi, regulowany przełącznik pedału, przełącznik klawiatury (’06), przełącznik pokładowy (’06), moduł drzwi kierowcy | |
| 15 | 07- 11: Moduł sterowania oświetleniem (lampy postojowe, lampy narożne, lampy kontrolne) | |
| 26 | 10 | 03-’04: Prawe światło mijania |
| 10 | 05: Zapłon (ON/ACC) – Klaster analogowy, moduł lampy ostrzegawczej, moduł sterowania oświetleniem, wyłącznik przeciążenia napędu, tylna cewka przekaźnika odszraniania | |
| 10 | 06-„11: Zapłon (ON/START) – klaster, moduł sterowania oświetleniem, wyłącznik kasowania nadbiegu, tylna cewka przekaźnika odszraniania (’06), przełącznik sterowania trakcją (’09-’11). | |
| 27 | 25 | 03-’04: Moduł sterowania oświetleniem do świateł zakrętowych i świateł drogowych |
| 20 | 05-’06: Zapalniczka, OBD II, punkt zasilania (’05) | |
| — | 07- 11: Nieużywany | |
| 28 | 20 | 03-’04: Wyłącznik obwodu: Okna elektryczne, moduł drzwi kierowcy (’03) |
| 10 | 05-’06: Centralna lampa stopu o wysokim natężeniu światła (CHMSL) | |
| 7.5 | 07- 11: Sygnał hamowania, LCM (blokada zmiany biegów ((BTSI)), ABS | |
| 29 | — | 03- 04: Nieużywany |
| 15 | 05-’06: Audio | |
| — | 07- 11: Nieużywany | |
| 30 | — | 03- 04: Nieużywany |
| 15 | 05- 06: Lampy stopu, MFS | |
| — | 07- 11: Nieużywany | |
| 31 | — | 03- 04: Nieużywany |
| 15 | 05- 06: Światła awaryjne | |
| 5 | 07- 11: Przycisk w (moduł sterowania oświetleniem) | |
| 32 | — | 03- 04: Nieużywany |
| 10 | 05-’06: Lustrzane podgrzewacze, tylny wskaźnik odszraniania | |
| — | 07- 11: Nieużywany | |
| 33 | — | 05- 11: Niewykorzystane |
| Przekaźnik | ||
| R1 | 05- 06: odszranianie tylne | |
| 05- 11: Okno | ||
Najczęściej szukane bezpieczniki
- Pompa paliwa: w 2003-2004 pozycja 5 w skrzynce pod maską; w późniejszych rocznikach układ zasilania pompy jest rozwiązany inaczej.
- Radio / audio: numeracja zmienia się między 2003-2004, 2005-2006 i 2007-2011.
- ABS: bezpieczniki pompy i modułu znajdują się w skrzynce komory silnika.
