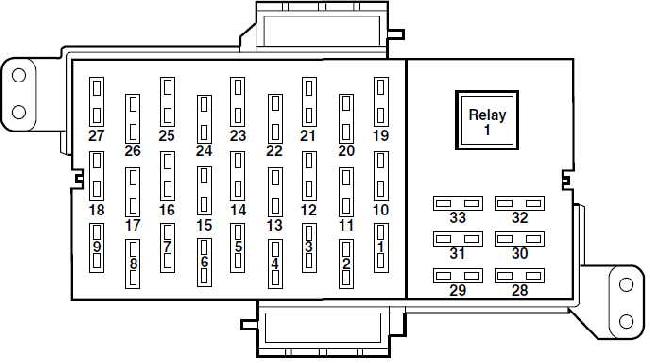

Skrzynka bezpiecznikowa przedziału pasażerskiego
| Numer | A | Funkcja |
| 1 | 10 | 03-’04: Moduł sterowania oświetleniem (LCM), lewe światło mijania 05- 11: Cewka przekaźnika rozrusznika |
| 2 | 15 | 03-’04: Lampy przeciwmgielne, pomocnicze (’04) |
| 5 | 04: Pomocnicze wsparcie | |
| 10 | ’05-’11: Moduł kontrolny urządzenia przytrzymującego (RCM), czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI) | |
| 3 | 10 | 03-’04: Moduł sterowania oświetleniem (LCM), prawe światło mijania 05-„10: Głowica kontrolna audio, nawigacyjna (’05-’07) |
| 5 | 11: Audio | |
| 4 | 7.5 | 03-’04: Klaster instrumentów |
| 10 | 05-„11: Światła awaryjne, układ przeciwblokujący (ABS („09-„11)) | |
| 5 | 7.5 | 03-’04: Moduł sterowania oświetleniem (LCM), oświetlenie tablicy przyrządów |
| 10 | 05: Audio | |
| 7.5 | 07- 11: Moduł sterowania oświetleniem (LCM) | |
| 6 | 15 | 03-’04: EATC, podgrzewane siedzenia |
| 10 | 05- 11: pasywny system antykradzieżowy (PATS), moduł sterowania układu napędowego (PCM), cewka przekaźnika zapłonu, cewka przekaźnika paliwa | |
| 7 | 15 | 03-’04: Moduł sterowania oświetleniem (LCM), automatyczne lampy/PAT/czujniki wyładunkowe, lampy postojowe/ogonowe, lampy narożne |
| 10 | 05- 11: Moduł wycieraczek | |
| 8 | 10 | 03-’04: Blokada zmiany biegów, regulacja prędkości, zawieszenie pneumatyczne 05- 11: moduł Power decklid (PDM), wyłącznik Overdrive, klaster, moduł Compass (’06-’11), moduł sterowania oświetleniem (LCM), przełącznik sterowania trakcją (’09-’10), tylna cewka przekaźnika odszraniania (’05-’06) |
| 9 | 20 | 03-’04: Reflektory świateł drogowych (LCM) |
| 7.5 | 05- 11: oświetlenie przełącznika lustrzanego (’05-’08), oświetlenie zamka drzwiowego, oświetlenie podgrzewanego przełącznika siedzenia, moduł sterowania oświetleniem (LCM (’05-’06)), lustro elektrochromatyczne | |
| 10 | 10 | 03-’04: Moduł kontroli urządzeń przytrzymujących (RCM), Poduszki powietrzne 05- 11: Zagrożenia |
| 11 | 20 | 03-’04: światła stopu/sterowanie prędkością |
| 10 | 05-’06: Tylny moduł zawieszenia pneumatycznego (RASM) | |
| 15 | 07- 11: Kierunkowskazy | |
| 12 | 15 | 03-’04: Klaster przyrządów, cewki zapłonowe, cewki przekaźnikowe PCM (’04) |
| 10 | 05-’06: Moduł sterowania oświetleniem (oświetlenie) | |
| 15 | ’07-’11: Audio | |
| 13 | 10 | 03-’04: Moduł przeciwblokujący, przełącznik kontroli trakcji, przekaźnik ABS 05- 11: Rozszerzony moduł wspomagania parkowania tylnego, system przeciwblokujący (ABS (’07-’08)), klaster |
| 14 | 15 | 03-’04: Przełącznik sterowania skrzynią biegów, Moduł sterowania oświetleniem (LCM), Decklid, przekaźnik sprzęgłowy klimatyzacji (’04) 05- 11: Regulowane pedały, opóźniona cewka przekaźnika akcesoriów (’07-’11) |
| 15 | 15 | 03-’04: Przełącznik wielofunkcyjny, sygnały zwrotne |
| 10 | 05- 11: Moduł podwójnej automatycznej regulacji temperatury (DATC) | |
| 16 | 7.5 | 03-’04: Moduł sterowania wycieraczek (WCM) |
| 20 | 05- 11: Zapalniczka samochodowa (’05-’08), OBD II | |
| 17 | 10 | 03-’04: czujnik zasięgu transmisji cyfrowej (DTR), lampy rezerwowe, lusterka WE, sygnał DTR do back-up aide 05-’06: Moduł ABS (ABS), pozytywna wentylacja skrzyni korbowej (PCV (’05)) 07- 11: Przełącznik cyklu klimatyzacji, podgrzewane moduły siedziska |
| 18 | 7.5 | 03- 04: Moduł sterowania oświetleniem (LCM), radiostacja przednia, elektroniczne lusterko dzienne/nocne (’03), moduł kompasu/tylny moduł sterowania dźwiękiem/klimatem, TCU (’03), przełącznik ogrzewanych siedzeń, czujnik deszczu (’03), przełączniki blokady drzwi, przełącznik OHC, przełącznik podgrzewanych siedzeń tylnych, przełącznik oświetlenia lusterek (’04) |
| 15 | 05- 11: Moduł sterowania oświetleniem (oświetlenie wewnętrzne) | |
| 19 | 10 | 03-’04: EATC, Clock, Instrument cluster, PCM 05-’06: Przełączniki modułu drzwi kierowcy (DDM), moduł drzwi pasażerskich (PDM), lustra zasilania, DSM |
| 7.5 | 07-’11: Przełączniki modułu drzwi kierowcy (DDM), moduł drzwi pasażerskich (PDM), lusterka zasilania, DSM (’07-’09), DDM, LED PATS | |
| 20 | 7.5 | ’03-’04: ABS, Shift lock |
| 10 | 05- 11: Moduł sterowania oświetleniem (LCM), prawe światło mijania | |
| 21 | 15 | 03-’04: Wyłącznik wielofunkcyjny, lampy awaryjne |
| 10 | 05- 11: PATS LED (’05-’06), klaster (’05-’06), zegar analogowy, górna konsola (’05), moduł oświetlenia (oświetlenie (’07-’11)) | |
| 22 | 15 | 03-’04: Przełącznik wielofunkcyjny, Wysokoprężne lampy stopu, lampy stopu |
| 10 | 05- 11: Moduł sterowania oświetleniem (LCM), lewe światło mijania | |
| 23 | 20 | 03-’04: Złącze Datalink, I/P zapalniczka do cygar, zapalniczki do tylnych drzwi (tylko z długim rozstawem kół (’03)) |
| 10 | 05- 11: Moduł sterowania oświetleniem (LCM) | |
| 24 | 5 | 03-„04: Przednia jednostka sterująca radiem |
| 15 | 05- 11: Moduł sterowania oświetleniem (światła drogowe), przełącznik wielofunkcyjny (Flash-to-pass) | |
| 25 | 15 | 03-’04: Moduł sterowania oświetleniem (LCM), lampy dwuteowe/na żądanie |
| 10 | 05- 06: Blokada zmiany biegów hamulca (BTSI (’03)), zasilanie sygnału wyłącznika stopu, wyłącznik wyłącznika regulacji prędkości 07- 11: moduł Dual Automatic Temperature Control (DATC), klaster |
|
| 26 | 5 | 03-’04: czujnik zasięgu transmisji cyfrowej (DTR), cewka przekaźnika rozrusznika |
| 15 | 05- 11: Moduł sterowania oświetleniem (lampy postojowe, lampy rejestracyjne („07- 11”), lampy zakrętowe) | |
| 27 | 20 | 03-’04: Wyłącznik zwalniający drzwi wlewu paliwa |
| 10 | 05- 06: Moduł podwójnej automatycznej regulacji temperatury (DATC) | |
| 28 | 10 | 03- 04: Podgrzewane lusterka 05: Centralnie zamontowana lampa stopu (CHMSL) |
| 7.5 | 06: Centralnie zamontowana lampa stopu (CHMSL) 07- 11: Sygnał hamowania, LCM (Blokada zmiany biegów (BTSI)), ABS |
|
| 29 | 20 | 03-’04: Lewy moduł drzwi wejściowych |
| 15 | 05- 06: Kierunkowskazy | |
| 30 | 7.5 | 03- 04: przełącznik zwalniania pokrywy bagażnika, przełączniki blokady drzwi, przełącznik sterowania lewego przedniego siedzenia, moduł drzwi przednich lewych, przełącznik zasilania lusterka, regulowane pedały, moduł Power decklid (’06), przełącznik prawego przedniego siedzenia w podłokietniku tylnym (tylko dla długiego rozstawu kół (’06)), podświetlenie przełącznika klawiatury (’06), DSM (funkcja pamięci (’06)). |
| 15 | 05- 06: Światła stopu | |
| 31 | 7.5 | 03-’04: Główny wyłącznik oświetlenia, Moduł sterowania oświetleniem (LCM) |
| 10 | 05- 06: Przełącznik cykli klimatyzacji, moduł podgrzewanych siedzeń | |
| 5 | 07- 11: Moduł sterowania oświetleniem (klawisz in) | |
| 32 | 10 | 03: Moduł elektronicznej anteny ukrytej 04: Elektroniczne lustro dzienne/nocne, moduł nawigacyjny 05-’06: Grzejniki lustrzane |
| 7.5 | 07- 11: Wyposażenie dodatkowe z opóźnieniem (audio) | |
| 33 | 15 | 03-’04: Przednia jednostka sterująca radia, cyfrowa zmieniarka płyt kompaktowych 05-’06: Audio, nawigacja |
| Przekaźnik | ||
| R1 | ’03-’04: Podpis/Kartier: Opóźnienie w wyposażeniu dodatkowym Wykonawczą: Okno elektryczne 05- 06: odszranianie tylne 07- 11: Opóźnienie akcesoriów |
|

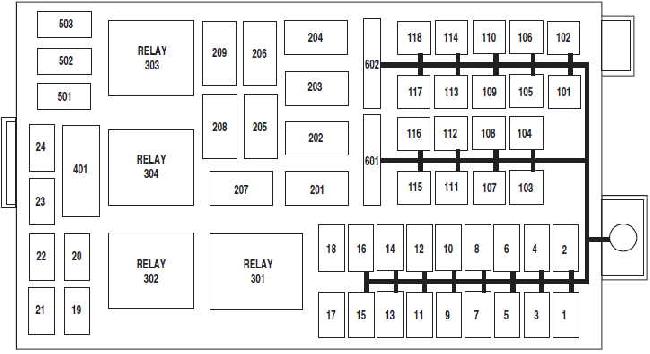

Skrzynka bezpiecznikowa komory silnika
| Numer | A | Funkcja |
| 1 | 30 | 03- 04: Radio, bezpiecznik IP 33 |
| 20 | 05- 06: Przełącznik zapłonu (Key in, RUN 1, RUN 2) | |
| 30 | 07- 11: Przełącznik zapłonu | |
| 2 | 20 | 03- 04: Przedni punkt zasilania |
| 25 | 05- 06: Przełącznik zapłonu (RUN/START, RUN/ACC, START) | |
| 20 | 07- 11: szyberdach(„07”), tylne ogrzewane siedzenia | |
| 3 | 10 | 05- 11: Moduł sterujący układu napędowego (PCM) podtrzymuje zasilanie i odpowietrzanie kanistrów |
| 4 | 15 | 03- 04: Klakson |
| 20 | ’05-’11: Zasilanie przekaźników paliwowych | |
| 5 | 20 | 03-’04: Pompa paliwa, przełącznik bezwładności |
| 20 | 05- 11: Punkt zasilania tablicy rozdzielczej | |
| 6 | 20 | 03-’04: Prawy tylny punkt mocy (tylko przy długim rozstawie osi) |
| 15 | 05- 11: Regulator alternatora | |
| 7 | 30 | 03-’04: Przednie ogrzewane siedzenia dla kierowcy i pasażerów z przodu 05- 11: zasilanie przekaźników PCM |
| 8 | 20 | 05-’11: Moduł drzwi kierowcy (DDM) |
| 9 | 15 | 05- 11: zasilanie przekaźnika cewki zapłonowej |
| 10 | 10 | 03-’04: tylny moduł zawieszenia pneumatycznego (RASM) |
| 20 | 05- 11: Zasilanie przekaźnika klaksonu | |
| 11 | 30 | 03-’04: Podgrzewane tylne siedzenia kierowcy/pasażera (tylko z długim rozstawem osi) |
| 15 | 05- 11: zasilanie przekaźnika sprzęgła klimatyzacyjnego | |
| 12 | 20 | 03- 04: Lewy tylny punkt mocy (tylko przy długim rozstawie osi) ’05-’11: Audio |
| 13 | 15 | 03: Do alternatora |
| 7.5 | 04: Do alternatora | |
| 20 | 05-’06: zasilanie skrzynki bezpiecznikowej panelu przyrządów #3 | |
| 10 | ’07-’11: Tylny moduł zawieszenia pneumatycznego (RASM) | |
| 14 | 20 | 03-’04: Zapalniczki do cygar w tylnycg drzwiach (tylko z długim rozstawem osi) 05- 11: Wyłącznik świateł stopu |
| 15 | 15 | 05- 11: Lędźwiowy, drzwi paliwa |
| 16 | 20 | 05- 11: Podgrzewane siedzenia |
| 17 | – | Nieużywane |
| 18 | – | Nieużywane |
| 19 | 15 | Wtryskiwacze, czujnik masowego przepływu powietrza (MAF) (’03-’04), czujnik DPFE (’03-’04), PCM (’03-’04) |
| 20 | 15 | PCM, Canister vent solenoid (’03-’04), VMV (’03-’04), HEGOs (’03-’04), czujnik masowego przepływu powietrza (MAF) (’05-’06) |
| 21 | 15 | 05- 11: Obciążenia i czujniki układu napędowego, zasilanie cewek przekaźnika sprzęgłowego prądu przemiennego (’06) |
| 22 | 10 | 05-’06: Tylny moduł zawieszenia pneumatycznego (RASM) |
| 23 | 10 | 05-’06: Opóźnione akcesoria (dach księżycowy, system audio i nawigacyjny) 07- 11: Podgrzewane lusterka |
| 24 | – | Nieużywane |
| 101 | 50 | 03- 04: Przełącznik zapłonu, rozrusznik, bezpieczniki I/P 2, 4, 6, 8, 13, 15, 17, 24 i 26 |
| 40 | 05- 11: zasilanie przekaźnika dmuchawy | |
| 102 | 50 | Wentylator chłodzący |
| 103 | 40 | 03-’04: Dmuchawa |
| 50 | 05- 11: zasilanie skrzynki bezpiecznikowej panelu przyrządów #1 | |
| 104 | 40 | 03- 04: Podgrzewane podświetlenie, bezpiecznik IP 28 05-’06: zasilanie skrzynki bezpiecznikowej panelu przyrządów #2 |
| 50 | 07- 11: zasilanie skrzynki bezpiecznikowej panelu przyrządów #2 | |
| 105 | 30 | 03- 04: przekaźnik EWG, bezpieczniki PDB 19, 20, cewka przekaźnika pompy paliwa („04”), cewka przekaźnika sprzęgła klimatyzacji („04”) 05- 11: zasilanie przekaźnika rozrusznika |
| 106 | 40 | Moduł ABS (pompa) |
| 107 | 40 | 03- 04: Bezpiecznik IP 29, Opóźnione akcesoria przekaźnikowe (okna, dach księżycowy, radio) ’05-’11: Tylne zasilanie przekaźnika odszraniania |
| 108 | 30 | 03- 04: Bezpiecznik IP 30, Fotele z pamięcią, Fotele z napędem, Lumbar, Regulowane pedały, Lusterka z pamięcią |
| 40 | 05- 11: Moduł pokładu z napędem mechanicznym (PDM) | |
| 109 | 40 | 03-’04: Moduł bagażnika pulldown/latch |
| 20 | 05- 11: Moduł ABS (zawory) | |
| 110 | 30 | 05- 11: Moduł wycieraczek |
| 111 | 20 | 05- 11: Lewy tylny punkt mocy |
| 112 | 40 | 03- 04: Wyłącznik zapłonu, bezpieczniki IP, 10, 12, 14, 16, 18 |
| 30 | ’05-’11: Tylny moduł zawieszenia powietrza (sprężarka powietrza) | |
| 113 | 40 | 03- 04: bezpieczniki IP, 1, 5, 7, 9, 31 |
| 20 | ’05-’11: Tylny punkt mocy #2 | |
| 114 | 30 | 03-’04: Tylny moduł zawieszenia powietrza (sprężarka powietrza) |
| 20 | 05-’06: Szyberdach 07- 11: zasilanie skrzynki bezpiecznikowej panelu przyrządów #3 |
|
| 115 | 40 | 03- 04: bezpieczniki IP 11, 19, 21, 23, 25, 27, 32 |
| 20 | ’05-’11: Zapalniczki tylne | |
| 116 | 30 | 03-’04: Wycieraczki 05-’11: Moduł zrywkowy Decklid pulldown |
| 117 | 30 | 03-’04: Tylne siedzenia mechaniczne (tylko z długim rozstawem osi) 05-’06: Moduł siedzenia kierowcy |
| 20 | 07: Światła przeciwmgielne 09- 11: Zapalniczka cygara |
|
| 118 | 20 | ’03-’04: ABS 05-’06: Ogrzewane siedzenia tylne |
| 401 | — | Nieużywane |
| 601 | 20 | Wyłącznik obwodu: Gniazda elektryczne, moduł siedzenia kierowcy |
| 602 | 20 | Wyłącznik obwodu: Opóźniony przekaźnik akcesoriów do okien, dach księżycowy (’05-’07), audio, system nawigacji (’05-’07) |
| Przekaźnik | ||
| 201 | ’03-’04: Klakson 05- 11: Sprzęgło klimatyzacyjne |
|
| 202 | ’03-’04: PCM | |
| 203 | 03-’04: Pompa paliwowa 05- 11: Cewka zapłonowa |
|
| 204 | 03-’04: sprzęgło klimatyzacyjne ’05-’11: PCM |
|
| 205 | Nieużywane | |
| 206 | 03-’04: Lampa zakrętowa szlifowana ’05-’11: Pompa paliwa |
|
| 207 | 03- 04: Lampy przeciwmgielne | |
| 208 | 03-’04: Izolacja lampy parkowej | |
| 209 | ’03-’04: ABS 05- 11: Klakson |
|
| 301 | 03-’04: Dmuchawa 05- 11: Rozrusznik |
|
| 302 | 03-’04: Cewka zapłonowa ’05-’11: Tylny moduł zawieszenia powietrza (sprężarka powietrza) |
|
| 303 | 03- 04: odszranianie tylne 05- 11: Silnik dmuchawy |
|
| 304 | 03-’04: Tylny moduł zawieszenia powietrza (sprężarka powietrza) 05-’06: Opóźniony osprzęt ’07-’11: Odmrażarka tylna |
|
| Dioda | ||
| 501 | ’03-’04: PCM 05-’07: Sprzęgło klimatyzacyjne |
|
| 502 | 04: Sprzęgło klimatyzacyjne ’05-’11: Odwrotna bateria |
|
| 503 | 05- 11: Klakson, zatrzask drzwi | |
