Nie działa zapalniczka ani gniazdo 12 V, chociaż radio i pozostała elektryka samochodu pracują prawidłowo? W pierwszej kolejności warto sprawdzić właściwy bezpiecznik. Numer zabezpieczenia zależy od modelu, generacji, a czasem nawet od miesiąca produkcji. Inny bezpiecznik może chronić gniazdo z przodu kabiny, a inny gniazdo w bagażniku. Przedstawiamy zasady bezpiecznej kontroli oraz konkretne przykłady z popularnych samochodów.
Jak rozpoznać, że problem dotyczy bezpiecznika zapalniczki?
Typowy objaw to całkowity brak zasilania gniazda przy sprawnych pozostałych odbiornikach. Warto jednak sprawdzić, czy gniazdo danego auta działa bez włączonego zapłonu. W wielu modelach napięcie pojawia się dopiero po przekręceniu kluczyka albo uruchomieniu silnika. Jeżeli nie działa tylko jedna ładowarka, najpierw sprawdź ją w innym, sprawnym gnieździe. Nie wkładaj metalowych przedmiotów do wnętrza gniazda.
Zasilanie gniazda 12 V może przebiegać przez odrębny przekaźnik, moduł nadwozia lub kilka bezpieczników. Dlatego sama wymiana jednej wkładki nie rozwiąże każdej awarii. Najlepiej zacząć od fabrycznej tabeli dla dokładnego rocznika i wersji wyposażenia.
Bezpiecznik zapalniczki w popularnych samochodach – konkretne przykłady
Przykłady poniżej pochodzą ze schematów konkretnych generacji. Nie stosuj podanych numerów do innych wersji modelu bez potwierdzenia ich na pokrywie skrzynki lub w dokumentacji producenta.
Volkswagen Golf V (2003-2009) – uwaga na zmianę w 2006 roku
W Volkswagenie Golfie V opisy gniazda zapalniczki różnią się w zależności od daty produkcji. W zestawieniu dla wcześniejszego układu do maja 2006 roku wskazana jest pozycja SC24 (25 A), a w późniejszym układzie SC42 (20 A). Osobne gniazdo w bagażniku może korzystać z innego obwodu. Bezpieczników szukaj w bocznym panelu deski rozdzielczej, ale przed wyjęciem wkładki sprawdź, do której wersji instalacji należy samochód.
Volkswagen Passat B6 (2005-2010) – kilka skrzynek i gniazd
W Passacie B6 typu 3C bezpieczniki znajdują się m.in. po obu stronach deski rozdzielczej oraz pod maską. Wykazy zależne od roku produkcji wskazują dla zapalniczki SC38 albo SC41 (15 A), natomiast inne gniazda 12 V mogą być zabezpieczone po stronie pasażera. Przy braku prądu w gnieździe bagażnika nie warto od razu wymieniać zabezpieczenia zapalniczki w kabinie. Najpierw ustal dokładną lokalizację niedziałającego gniazda i rocznik auta.
Skoda Octavia II (2004-2013) – gniazda o osobnych obwodach
W Skodzie Octavii II (1Z/A5) zestawienie dla popularnej konfiguracji wskazuje bezpiecznik nr 24 (15 A) dla zapalniczki. Gniazdo zasilania w bagażniku może korzystać z innej pozycji, w opisanym wariancie z numeru 26. Ponieważ Octavia II była produkowana przez wiele lat i przeszła modernizację, nie należy przenosić numeracji między autami bez sprawdzenia oznaczeń. To szczególnie ważne w samochodach z fabrycznymi dodatkowymi gniazdami.
Ford Focus Mk2 po liftingu – bezpiecznik 109
W europejskim Fordzie Focusie Mk2 po modernizacji od grudnia 2007 roku fabryczna tabela przypisuje zapalniczkę i tylne dodatkowe gniazdo zasilania do pozycji 109 (20 A) w skrzynce pasażerskiej. To dobry przykład, dlaczego warto sprawdzić datę produkcji: wcześniejszy Focus Mk2 może mieć inną organizację bezpieczników. Rozdzielnica w kabinie znajduje się w okolicy schowka pasażera, pod deską rozdzielczą.
Opel Astra J (od 2014 roku) – gniazdo zapalniczki w kabinie
W Oplu Astra J od 2014 roku wykaz kabinowy wskazuje pozycję 6 dla zapalniczki i gniazda zasilania oraz osobną pozycję 7 dla kolejnego gniazda. Przed wymianą warto ustalić, które z nich nie działa. Wysokość amperażu zweryfikuj na wkładce i w instrukcji właściwej wersji – samo oznaczenie pozycji nie pozwala go bezpiecznie odgadnąć.
Fiat Punto 2012 (typ 199) – bezpiecznik F86 pod maską
W Fiacie Punto 2012, typ 199 zapalniczka i gniazdo zasilania kabiny korzystają z bezpiecznika F86 (15 A) w skrzynce komory silnika. To mniej intuicyjny przypadek: gniazdo znajduje się w kabinie, ale odpowiadająca mu wkładka jest pod maską. Osobne zabezpieczenia występują także dla wyposażenia opcjonalnego. Zwróć uwagę na różnice między Punto 2012 a starszym Punto Evo.
Opel Mokka X 2017 – dwa osobne gniazda
W Oplu Mokka X z rocznika 2017 schemat rozróżnia pozycję 22 dla przedniej zapalniczki oraz 23 dla gniazda zasilania tylnej konsoli. Jeżeli z przodu urządzenie ładuje się normalnie, a z tyłu nie, sprawdź odpowiedni obwód, zamiast wymieniać obie wkładki. Ten układ nie jest automatycznie taki sam jak w Mokce sprzed liftingu.
Opel Combo D (2012-2015) – bezpieczniki w dwóch skrzynkach
W Oplu Combo D wykaz obejmuje m.in. F86 pod maską, opisany jako zabezpieczenie zapalniczki i podgrzewanych siedzeń. W zależności od wyposażenia inne gniazda mają osobne obwody, w tym pozycje F85, F95 i F96. Dobór numeru powinien wynikać z lokalizacji konkretnego gniazda oraz wersji wyposażenia samochodu.
Jak bezpiecznie sprawdzić bezpiecznik gniazda 12 V?
1. Wyłącz zapłon, wyjmij ładowarkę i sprawdź gniazdo
Odłącz wszystko, co jest zasilane z gniazda. Jeśli wewnątrz znajduje się moneta, metalowy element wtyczki albo ślady nadtopienia, nie uruchamiaj ponownie obwodu. Nie wyjmuj ciał obcych metalowymi narzędziami przy podłączonym zasilaniu. Jeśli obudowa gniazda jest uszkodzona, napraw ją przed dalszym użytkowaniem.
2. Odszukaj numer w instrukcji właściwego rocznika
Zdejmij pokrywę odpowiedniej skrzynki według instrukcji. Odczytaj numer bezpiecznika z diagramu; nie sugeruj się jego położeniem na rysunku z innej generacji. W niektórych autach z jednym gniazdem w kabinie i drugim w bagażniku występują różne zabezpieczenia, które mogą być zlokalizowane w innych skrzynkach.
3. Sprawdź stan wkładki i jej amperaż
Przepalony mostek metalowy w bezpieczniku to częsta oznaka uszkodzenia, ale nie każde przerwanie jest widoczne. Wątpliwą wkładkę można sprawdzić multimetrem ustawionym na pomiar ciągłości, po jej wyjęciu, bez przyłożonego napięcia. Nowy bezpiecznik musi mieć taki sam typ i prąd znamionowy. Nie stosuj silniejszej wkładki, drutu ani metalowej folii.
4. Gdy nowy bezpiecznik znowu się przepala, przerwij próby
Powtarzające się przepalenie oznacza możliwe zwarcie lub przeciążenie. Przyczyną bywa wadliwa ładowarka, kompresor podłączony do zbyt słabego gniazda, uszkodzona izolacja przewodu albo skorodowane złącze. W takiej sytuacji nie wkładaj kolejnych wkładek. Szczegółową procedurę znajdziesz w poradniku bezpiecznik ciągle się przepala – przyczyny i diagnostyka.
Bezpiecznik jest sprawny, ale gniazdo nie działa – co dalej?
Możliwy jest brak zasilania z powodu przekaźnika, przerwanie przewodu, uszkodzenie masy albo zużycie styków samego gniazda. Niektóre gniazda mają dodatkowe zabezpieczenie w rozdzielnicy lub w obwodzie modułu sterującego. Elektryk samochodowy może sprawdzić obecność napięcia i masy oraz zmierzyć spadki napięcia pod obciążeniem. Tych pomiarów nie należy zastępować przypadkowym zwieraniem styków.
Gniazdo 12 V a port USB – czy mają ten sam bezpiecznik?
Niekoniecznie. Fabryczny port USB może być zasilany z modułu multimedialnego, podczas gdy klasyczne gniazdo 12 V jest chronione osobną wkładką. Jeśli nie działa tylko USB, konieczna jest kontrola obwodu opisanego dla konkretnego samochodu. Jeśli natomiast urządzenie ładuje się z USB, lecz nie z gniazda zapalniczki, usterka może dotyczyć wyłącznie tego drugiego obwodu.
Najczęstsze pytania
Czy zapalniczka musi działać po wyjęciu kluczyka?
Nie. W części samochodów gniazdo ma zasilanie stałe, w innych tylko po włączeniu zapłonu. Może to zależeć od wyposażenia i sposobu sterowania instalacją.
Czy bezpiecznik 20 A można zastąpić 25 A?
Nie. Wyższy amperaż nie jest metodą naprawy. Zawsze stosuj zabezpieczenie o wartości przewidzianej przez producenta danego obwodu.
Dlaczego nie działa gniazdo w bagażniku, choć przednia zapalniczka jest sprawna?
W wielu samochodach są to osobno zabezpieczone obwody. Sprawdź w instrukcji pozycję opisaną jako gniazdo zasilania bagażnika, rear power outlet albo socket.
Źródła i ilustracja
Opracowano na podstawie fabrycznych instrukcji obsługi oraz zweryfikowanych schematów instalacji elektrycznych: Volkswagen Golf V, Volkswagen Passat B6, Skoda Octavia II, Ford Focus Mk2 FL, Opel Astra J, Fiat Punto 2012, Opel Mokka X 2017 i Opel Combo D 2012-2015. Przypisania mogą różnić się ze względu na datę produkcji, rynek i wyposażenie.

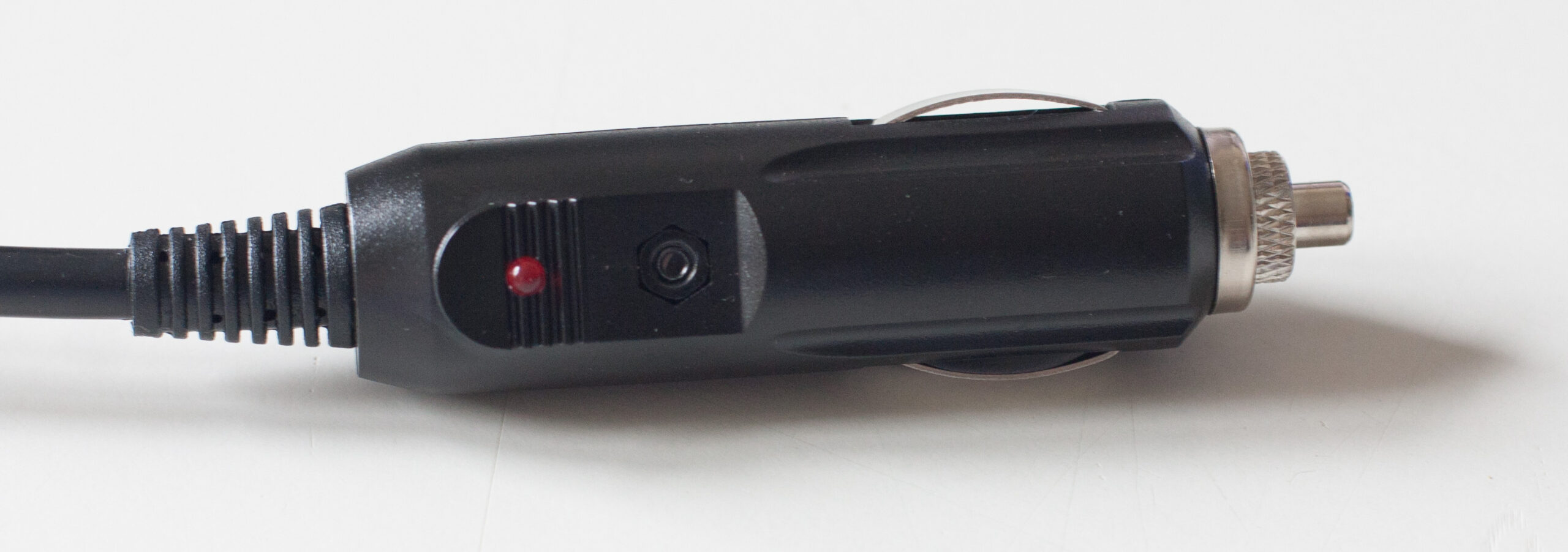

Zdjęcie wyróżniające: Nicolas Herrmann, „12V cigarette lighter car plug”, Wikimedia Commons, licencja CC BY-SA 4.0, bez zmian.
