Peugeot 2008 drugiej generacji (P24) z lat 2019-2022 jest popularnym w Europie crossoverem z silnikami PureTech, BlueHDi i napędem elektrycznym e-2008. Instalacja ma dolną i górną skrzynkę w obrębie deski rozdzielczej oraz panel pod maską. W zależności od rocznika, wersji i rynku opis niektórych pozycji może być inny. Poniżej podano rozpiski spotykane w instrukcjach modeli 2020-2021, stosowanych także w części samochodów z pozostałych lat zakresu.
Gdzie znajdują się bezpieczniki Peugeot 2008 II (2019-2022)?
Pod deską rozdzielczą: dostęp do paneli jest w dolnej części deski rozdzielczej, po stronie kierowcy w samochodach europejskich z kierownicą po lewej stronie. W dokumentacji wyróżnia się panel dolny i górny. Przed zdjęciem osłony wyłącz zapłon i urządzenia elektryczne.
Pod maską: dodatkową skrzynkę zlokalizowano w komorze silnika obok akumulatora. Zawiera zabezpieczenia wycieraczek, ogrzewania szyby i reflektorów. W niektórych wariantach bezpieczniki wysokoprądowe umieszczono oddzielnie przy zasilaniu. Obsada wersji elektrycznej e-2008 nie jest identyczna z samochodami spalinowymi.
Starszy Peugeot 2008 I (2013-2019) ma inne panele i zakres numeracji. Nie należy stosować jego tabel do drugiej generacji.

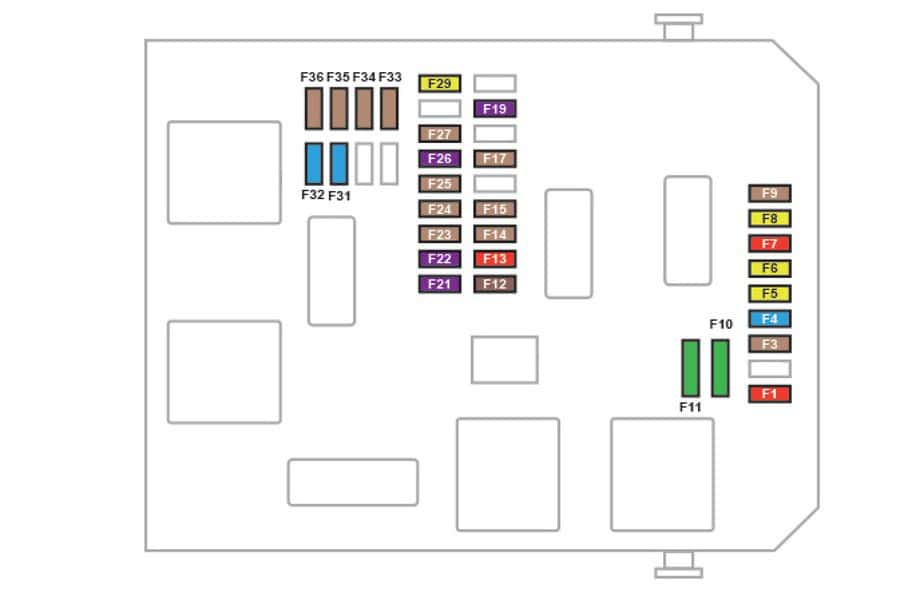

Peugeot 2008 II – schemat dolnej skrzynki w kabinie
Dolny panel zawiera osobne zabezpieczenia wycieraczki tylnej, spryskiwaczy, alarmu, multimediów oraz gniazd 12 V. W rozpisce uwzględniono wyłącznie fabrycznie opisane pozycje, bez dopisywania funkcji do pustych miejsc. Szczególne znaczenie mają F31 i F32 (po 15 A) przeznaczone dla gniazd zasilania, zależnie od konfiguracji pojazdu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 10 | Lusterko wewnętrzne elektrochromatyczne. |
| F3 | 5 | Ładowarka indukcyjna smartfona, jeśli zamontowana. |
| F4 | 15 | Sygnał dźwiękowy. |
| F5 | 20 | Pompa spryskiwaczy przedniej i tylnej szyby – pierwszy obwód. |
| F6 | 20 | Pompa spryskiwaczy – drugi obwód, zależnie od wyposażenia. |
| F7 | 5 | Tylne gniazda USB. |
| F8 | 20 | Wycieraczka tylnej szyby. |
| F10 | 30 | Zamek i odryglowywanie drzwi – pierwszy obwód. |
| F11 | 30 | Zamek i odryglowywanie drzwi – drugi obwód. |
| F12 | 7,5 | System Start-Stop, moduł diagnostyczny i hamulce. |
| F13 | 10 | Multimedia i sterowanie klimatyzacją. |
| F14 | 5 | Połączenia alarmowe i assistance, alarm. |
| F15 | 5 | Układ sterowania klimatyzacją. |
| F16 | 3 | Start-Stop i sterowanie hamulcami. |
| F17 | 5 | Zespół wskaźników. |
| F18 | 5 | System wspomagania parkowania. |
| F19 | 3 | Elektronika kolumny kierownicy i przyciski na kierownicy. |
| F21 | 3 | Alarm antykradzieżowy. |
| F22 | 3 | Kamera, czujnik deszczu i automatyczny włącznik świateł. |
| F23 | 5 | Kontrolka i czujnik przypomnienia o pasach. |
| F24 | 5 | Ekran dotykowy 7 cali, sterownik przekładni automatycznej i systemy parkowania, zależnie od wyposażenia. |
| F25 | 5 | Sterownik poduszek powietrznych. |
| F26 | 3 | Elektroniczna kontrola stabilności toru jazdy. |
| F27 | 5 | Alarm – zależnie od wyposażenia. |
| F28 | 5 | Moduł telematyczny BTA, zależnie od rynku. |
| F29 | 20 | Ekran dotykowy 10 cali. |
| F31 | 15 | Zapalniczka lub gniazdo 12 V – zależnie od wariantu. |
| F32 | 15 | Gniazdo zasilania 12 V – zależnie od wariantu. |
| F34 | 5 | Sterowanie podgrzewaniem szyb i ładowaniem indukcyjnym. |
| F35 | 5 | Przełącznik świateł i moduł diagnostyczny. |
| F36 | 5 | Sterowanie oświetleniem. |

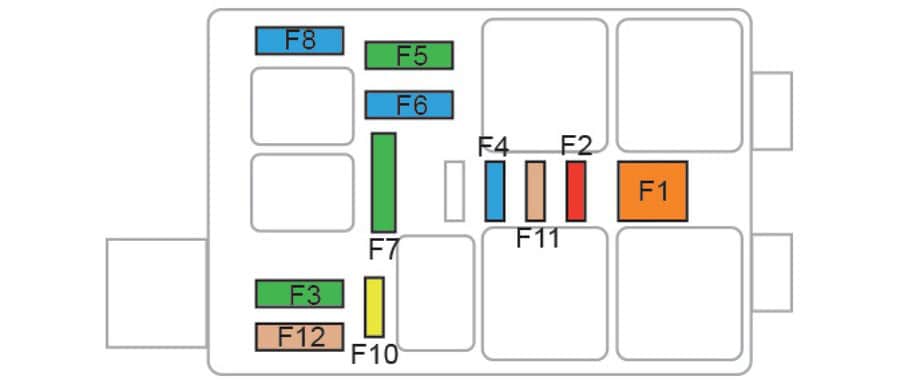

Peugeot 2008 II – górna skrzynka bezpieczników
Drugi panel kabinowy chroni przede wszystkim urządzenia komfortu: szyby elektryczne, składanie lusterek, ogrzewanie foteli i tylnej szyby. Wersje bez szyberdachu lub podgrzewanych foteli mogą nie mieć obsadzonych wszystkich pól.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 40 | Ogrzewanie tylnej szyby. |
| F2 | 10 | Podgrzewanie zewnętrznych lusterek. |
| F3 | 30 | Elektryczne szyby przednie sterowane impulsowo. |
| F4 | 20 | Regulacja i składanie lusterek zewnętrznych. |
| F5 | 30 | Elektryczne szyby tylne sterowane impulsowo. |
| F6 | 15 | Szyberdach, jeśli wyposażony. |
| F10 | 30 | Podgrzewanie przednich foteli, jeśli wyposażony. |

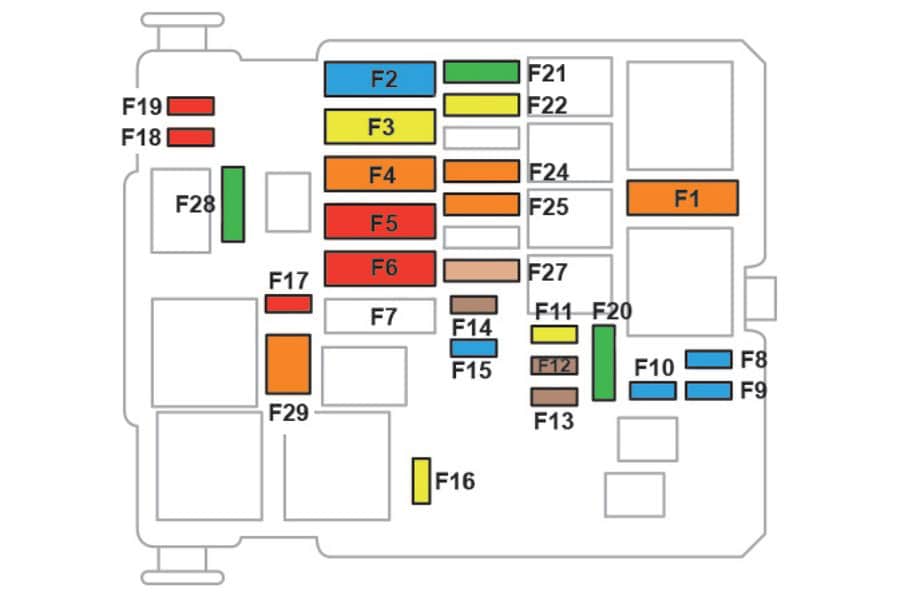

Peugeot 2008 II – skrzynka w komorze silnika
W dokumentacji i rysunkach dostępne są dwie spotykane konfiguracje numeracji bezpieczników silnikowych. Nie wolno łączyć ich pozycji w jedną skrzynkę: w pierwszym układzie wycieraczki opisano jako F29, a w drugim jako F20. Rozpoznaj wersję na podstawie rysunku i etykiety własnej skrzynki, zamiast sugerować się wyłącznie datą produkcji.
Konfiguracja A – oznaczenia F16, F18, F19 i F29
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F16 | 20 | Ogrzewanie przedniej szyby w konfiguracji z takim oznaczeniem. |
| F18 | 10 | Prawy reflektor halogenowy – światła drogowe w tym wariancie. |
| F19 | 10 | Lewy reflektor halogenowy – światła drogowe w tym wariancie. |
| F29 | 40 | Przednie wycieraczki w tym wariancie. |
Konfiguracja B – oznaczenia F20, F30, F32 i F33
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F20 | 40 | Przednie wycieraczki w alternatywnej konfiguracji skrzynki. |
| F30 | 20 | Ogrzewanie przedniej szyby w alternatywnej konfiguracji. |
| F32 | 10 | Lewy reflektor halogenowy – światła drogowe w tej konfiguracji. |
| F33 | 10 | Prawy reflektor halogenowy – światła drogowe w tej konfiguracji. |
Wskazane dane dotyczą opisanych obwodów w wybranych wersjach spalinowych. Peugeot stosował także odmiany zależne od rodzaju reflektorów i wyposażenia. Przy instalacji wysokonapięciowej e-2008 nie należy samodzielnie ingerować w obwody trakcyjne.
Który bezpiecznik sprawdzić przy awarii?
Gniazdo zapalniczki lub zasilania 12 V: sprawdź F31 albo F32 w dolnym panelu (15 A). Dobór pozycji zależy od wersji gniazd.
Nie działa ekran multimedialny: sprawdź F24 (5 A) dla wyposażenia z ekranem 7 cali lub F29 (20 A) dla ekranu 10 cali. Rozmiar ekranu i konfigurację sprawdź w swoim samochodzie.
Wycieraczka tylna: F8 (20 A) w dolnym panelu kabinowym. Przednie wycieraczki są w skrzynce silnikowej: F29 albo F20, zależnie od wersji rozpiski.
Brak działania klaksonu: F4 (15 A) w dolnej skrzynce. Jeśli wkładka jest sprawna, sprawdź sygnał i jego okablowanie.
Ogrzewanie tylnej szyby: F1 (40 A) w górnej skrzynce. Dodatkowo F34 (5 A) w dolnej skrzynce dotyczy obwodu sterowania ogrzewaniem szyb.
Nie działa bezprzewodowa ładowarka telefonu: pozycja F3 (5 A), jeżeli auto ma fabryczną ładowarkę.
Czy wszystkie Peugeoty 2008 II mają taką samą numerację?
Nie. W latach 2019-2022 stosowano wiele silników, odmian wyposażenia oraz układ elektryczny e-2008. Schemat przedstawia konkretne spotykane warianty, a wiążąca jest numeracja na pokrywie skrzynki danego pojazdu. Podobną generację elektroniki wykorzystuje Peugeot 308 II, ale numery zabezpieczeń obu samochodów nie są zamienne.
Zdjęcie główne: Peugeot 2008 Allure z 2020 roku, autor Vauxford, Wikimedia Commons, CC BY-SA 4.0. Wykazy opracowano na podstawie dokumentacji modelu 2008 II i zestawień schematów roczników 2020-2021. Zdjęcie zmniejszono do szerokości 1280 px.
