Peugeot Expert I (2004-2005) to późniejsza odmiana pierwszej generacji z dwiema głównymi skrzynkami bezpieczników: pod maską i w desce rozdzielczej. Poniższe schematy przedstawiają rozmieszczenie gniazd, a tabele – zabezpieczane obwody oraz amperaż. Obsada zależy również od silnika i wyposażenia.
Gdzie znajdują się skrzynki bezpieczników Peugeot Expert 2004-2005?
Komora silnika: skrzynka znajduje się w okolicy akumulatora pod plastikową pokrywą. Po wyłączeniu zapłonu zwolnij zatrzaski, unieś pokrywę i porównaj położenie bezpieczników z rysunkiem. Po sprawdzeniu zamknij pokrywę do końca.
Deska rozdzielcza: panel znajduje się w dolnej części deski po stronie kierowcy, za odchylaną osłoną. Po otwarciu porównaj numerację gniazd 1-28 z grafiką poniżej. W wersjach z kierownicą po prawej stronie dostęp może wyglądać inaczej.

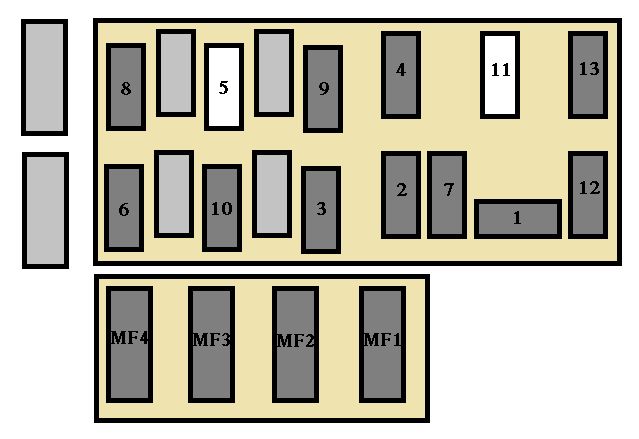

Skrzynka bezpieczników w komorze silnika
Pod maską znajdują się bezpieczniki świateł, pompy paliwa, wentylatora chłodnicy, immobilizera, układu klimatyzacji oraz zabezpieczenia wysokoprądowe MF1-MF4.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | Pompa paliwowa |
| 2 | 10 | Światło mijania prawe |
| 3 | 10 | Światło mijania lewe |
| 4 | 25 | Spryskiwacz reflektorów |
| 5 | – | Zwora fabryczna |
| 6 | 10 | Blokada zapłonu |
| 7 | 10 | Sonda katalizatora |
| 8 | 20 | Przyczepa |
| 9 | 25 | Zespół motowentylatora 1-120 W (wariant wentylatora 120 W) |
| 9 | 30 | Zespół motowentylatora 1-180 W (wariant wentylatora 180 W) |
| 10 | 15 | Reflektory przeciwmgielne |
| 11 | – | Wolny |
| 12 | 10 | Światło drogowe lewe |
| 13 | 10 | Światło drogowe prawe |
| MF1 | 70 | Przekaźnik pracującego silnika |
| MF2 | 70 | Sterownik ABS – Stacyjka |
| MF3 | 30 | Dmuchawa powietrza – Klimatyzacja |
| MF4 | 30 | Zespół motowentylatora |
W pozycji 9 występuje 25 A dla wentylatora 120 W albo 30 A dla 180 W. Nie stosuj większego bezpiecznika bez potwierdzenia fabrycznej wersji. W pozycji 5 występuje zwora, której nie należy zastępować zwykłą wkładką.

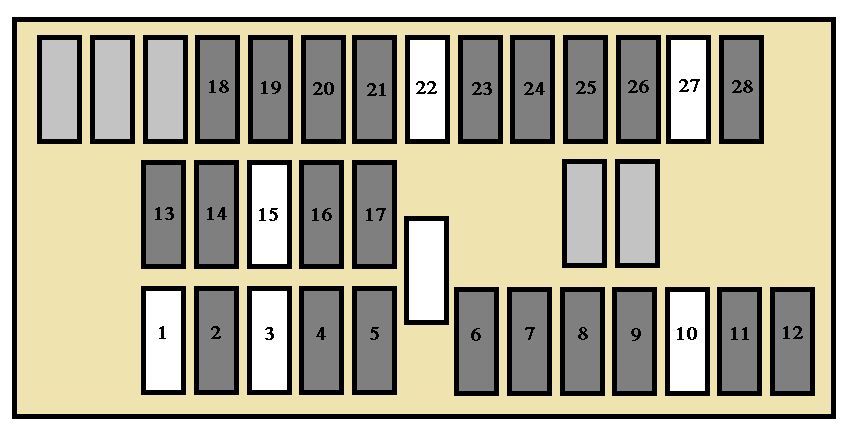

Skrzynka bezpieczników w desce rozdzielczej
Panel kabinowy obejmuje 28 pozycji odpowiadających między innymi za zapalniczkę, radio, wycieraczki, światła, elektryczne szyby i układy sterowania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolny |
| 2 | 10 | Gniazdo diagnostyczne – Sterownik ABS – światła cofania – Ogrzewane lusterka wsteczne |
| 3 | – | Wolny |
| 4 | 5 | Zestaw wskaźników – Alarm nadmiernej prędkości – Czujnik prędkości – Czujnik obecności wody w filtrze oleju napędowego |
| 5 | 15 | Regulator prędkości – Stycznik hamulca – Stycznik sprzęgła – Automatyczna Skrzynia biegów – światła stop |
| 6 | 5 | Lampka sufitowa – Zestaw wskaźników – Radioodtwarzacz |
| 7 | 30 | Ogrzewana tylna szyba |
| 8 | 30 | Centrala zabezpieczenia kabiny |
| 9 | 5 | Centrala zabezpieczenia kabiny (wariant wentylatora 180 W) |
| 10 | – | Wolny |
| 11 | 5 | Przekaźnik zespołu motowentylatora – Przekaźnik sprężarki |
| 12 | 10 | Elektryczne podnośniki szyb – Przekaźnik dmuchawy powietrza – Przekaźnik ogrzewanych siedzeń – Wyłącznik ogrzewania tylnej szyby – Klimatyzacja – Presostat |
| 13 | 15 | Światła awaryjne |
| 14 | 30 | Elektryczne podnośniki szyb |
| 15 | – | Wolny |
| 16 | 20 | Ogrzewane siedzenia |
| 17 | 20 | Sygnał dźwiękowy |
| 18 | 20 | Tylne światła przeciwmgielne |
| 19 | 5 | Regulator prędkości – Brzęczyk pozostawienia zapalonych świateł – Przełącznik ogrzewania siedzeń – Oświetlenie zestawu wskaźników – Radioodtwarzacz – Przełącznik ogrzewania tylnej szyby – Automatyczna skrzynia biegów – Przełącznik świateł awaryjnych – Fasada klimatyzacji |
| 20 | 5 | Przełącznik ustawienia reflektorów – światła pozycyjne przednie lewe i prawe |
| 21 | 5 | Światła pozycyjne tylne lewe i prawe – Opóźnik czasowy spryskiwacza reflektorów – Oświetlenie tablicy rejestracyjnej |
| 22 | – | Wolny |
| 23 | 20 | Zapalniczka |
| 24 | 10 | Radioodtwarzacz |
| 25 | 10 | Brzęczyk pozostawienia zapalonych świateł – Brzęczyk automatycznej skrzyni biegów – Lusterka wsteczne sterowane elektrycznie – Kierunkowskazy |
| 26 | 30 | Opóźnik czasowy wycieraczki – Wycieraczka – Pompa spryskiwacza szyb |
| 27 | – | Wolny |
| 28 | 5 | Zestaw wskaźników – Przekaźnik elektrycznych podnośników szyb |
Zapalniczka i gniazdo 12 V: pozycja 23, 20 A. Radio: pozycja 24, 10 A. Wycieraczki: pozycja 26, 30 A. Światła awaryjne: pozycja 13, 15 A.
Różnice między rocznikami i pokrewne auta
Starsze wersje mają inne rozpiski, zwłaszcza warianty z ABS i bez ABS: zobacz Peugeot Expert I 1995-2003. Bliźniaczym modelem jest Fiat Scudo I FL (2004-2006), ale nie wszystkie pozycje muszą być obsadzone identycznie.
Dla pojazdów kolejnej generacji dostępne są schematy Peugeot Expert II / Tepee i Citroën Jumpy II. Ich numery gniazd nie są zamienne z Expertem I.
Typowe usterki
Nie działa zapalniczka: odłącz urządzenia od gniazda 12 V i sprawdź bezpiecznik 23 w kabinie. W przypadku ponownego przepalenia skontroluj także samą zapalniczkę i przewody.
Brak nawiewu: sprawdź MF3 (30 A) pod maską oraz stan silnika i regulatora dmuchawy. Nie działa wentylator chłodnicy: sprawdź bezpiecznik 9 oraz MF4. Nie wolno mostkować przepalonej wkładki.
FAQ – Peugeot Expert I
Gdzie jest bezpiecznik zapalniczki w Peugeocie Expert z 2004 roku?
W kabinie pod deską rozdzielczą, pozycja 23, o wartości 20 A.
Czy do Experta z 2005 roku pasuje schemat z 2004 roku?
W opisanym wariancie instalacji numeracja jest taka sama, ale układ może zależeć od silnika, rynku oraz wyposażenia. Należy sprawdzić pokrywę i oznaczenia na samochodzie.
Dlaczego wentylator może mieć dwa różne bezpieczniki?
W zależności od wariantu mocy wentylatora fabrycznie stosowano bezpiecznik 25 A albo 30 A.
Źródła: zestawienia bezpieczników Peugeot Expert I (2004-2005), diagramy numerowanych skrzynek oraz opisy wyposażenia fabrycznego.
