Peugeot Rifter K9 (2018-2022) korzysta z bezpieczników umieszczonych wewnątrz samochodu oraz w komorze silnika. W tym artykule znajdziesz lokalizacje obu głównych skrzynek, oryginalne schematy rozmieszczenia pól i listę przypisań bezpieczników podawanych w instrukcji dla tych roczników.
Rifter pierwszej generacji występował jako samochód osobowy i użytkowy, z różnymi silnikami i wyposażeniem. Fabryczne tabele wskazują najczęściej sprawdzane pozycje, a nie wszystkie fizyczne pola w skrzynkach. Pozostałe gniazda mogą służyć innym układom sterowania, a ich obsada i wartości zależą od konkretnej wersji samochodu. Nie należy traktować braku pozycji w tabeli jako potwierdzenia, że gniazdo jest wolne.
Gdzie znajdują się skrzynki bezpieczników Peugeot Rifter?

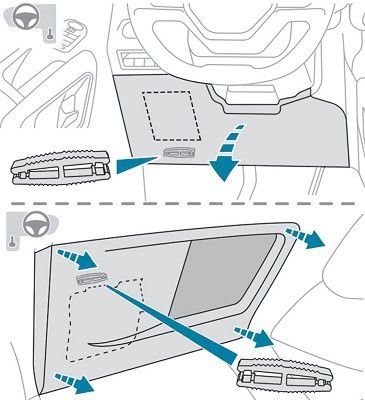

Kabina: skrzynka znajduje się w dolnej części deski rozdzielczej, po lewej stronie pojazdu. W egzemplarzach z kierownicą po lewej stronie dostęp uzyskuje się po zdjęciu dolnej osłony przy kierowcy. Pokrywę należy odczepić od górnej lewej, a następnie od prawej strony. Przy kierownicy po prawej lokalizacja osłony może się różnić.

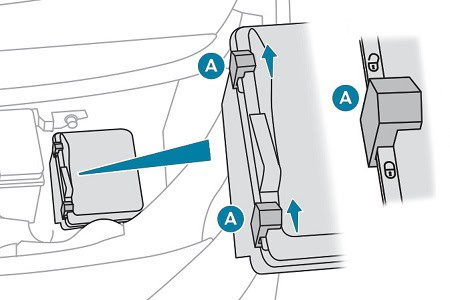

Komora silnika: drugi panel umieszczono obok akumulatora. Aby uzyskać dostęp do wkładek, należy zwolnić dwa zatrzaski oznaczone literą A i unieść pokrywę. Po zakończeniu czynności pokrywa powinna być dobrze domknięta, aby zachowała szczelność.

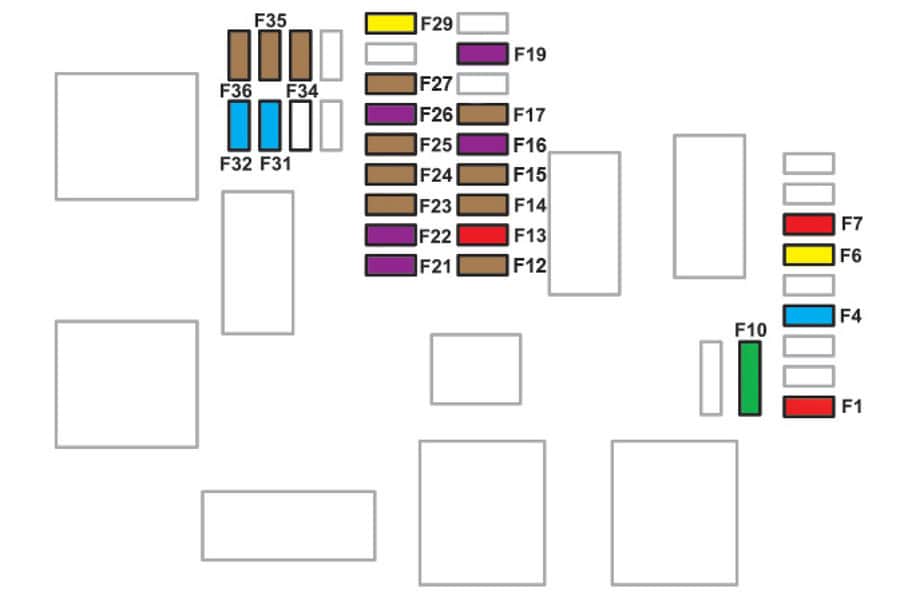

Bezpieczniki kabiny – schemat i tabela
W kabinie znajdują się bezpieczniki przedniego i tylnego gniazda 12 V, klaksonu, multimediów, elektrycznych lusterek, pompy spryskiwacza oraz wyposażenia dodatkowego. Lista poniżej zachowuje numery i wartości z zestawienia dla Riftera K9 z lat 2018-2022. Nie wszystkie obwody występują w każdym egzemplarzu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 10 | Bezprzewodowa ładowarka smartfona; Elektrochromatyczne lusterko wsteczne. |
| F4 | 15 | Sygnał dźwiękowy. |
| F6 | 20 | Pompa spryskiwacza szyb. |
| F7 | 10 | Gniazdo 12 V (tył). |
| F10 | 30 | Moduł elektrycznego zabezpieczenia przed otwarciem drzwi od wewnątrz. |
| F13 | 10 | Elementy sterowania układami telematycznymi i radiem. |
| F14 | 5 | Alarm; Zaawansowany moduł telematyczny. |
| F19 | 3 | Moduł haka holowniczego. |
| F23 | 5 | Podstawowy moduł haka holowniczego. |
| F27 | 5 | Ogrzewanie dodatkowe. |
| F29 | 20 | Radio; Ekran dotykowy. |
| F31 | 15 | Radio (dostępne jako wyposażenie posprzedażne). |
| F32 | 15 | Gniazdo 12 V (przód). |
| F34 | 5 | Elementy sterowania lusterkami. |
| F36 | 5 | Gniazdo USB. |

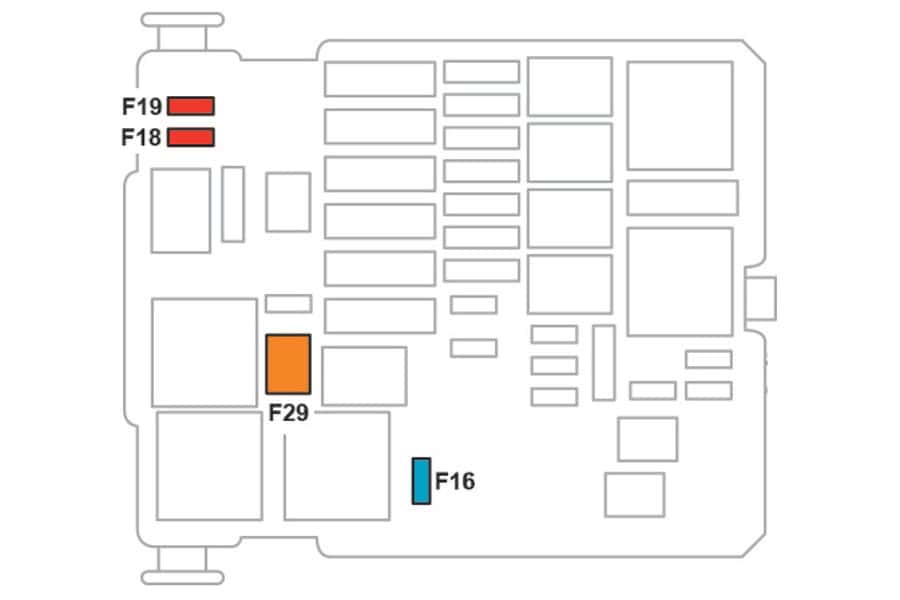

Bezpieczniki w komorze silnika – schemat
W fabrycznym zestawieniu wyróżniono cztery pozycje, przede wszystkim dla reflektorów, świateł przeciwmgielnych i wycieraczek. Są to wybrane bezpieczniki opisane w instrukcji – nie pełna lista wszystkich zabezpieczeń sterownika silnika, ABS, chłodzenia czy systemu AdBlue. Liczba fizycznych gniazd w skrzynce jest większa.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F16 | 15 | Przednie światło przeciwmgłowe. |
| F18 | 10 | Światło drogowe prawe. |
| F19 | 10 | Światło drogowe lewe. |
| F29 | 40 | Wycieraczki przedniej szyby. |
FAQ – pytania o bezpieczniki Peugeot Rifter
Który bezpiecznik zasila przednie i tylne gniazdo 12 V?
W kabinie: F32 (15 A) – przednie gniazdo, F7 (10 A) – tylne.
Gdzie jest bezpiecznik wycieraczek i spryskiwaczy?
F29 (40 A) w komorze silnika zasila wycieraczki, F6 (20 A) w kabinie pompę spryskiwaczy.
Które pozycje zabezpieczają radio i USB?
F29 (20 A) w kabinie obsługuje radio i ekran, a F36 (5 A) port USB. Numer F29 występuje także pod maską, ale dotyczy innego obwodu.
Jakie bezpieczniki obsługują światła drogowe?
Pod maską F18 (10 A) odpowiada za prawy reflektor, a F19 (10 A) za lewy.
Rifter a inne modele koncernu Stellantis
Peugeot Rifter należy do rodziny K9 i jest spokrewniony z nowszym Citroënem Berlingo, ale nie należy stosować do niego bez sprawdzenia schematów starszych generacji. Inne numery bezpieczników mają również Peugeot Partner II Tepee, Citroën Berlingo II B9 oraz Peugeot 308 II.
