Alfa Romeo 159 (2005 – 2011) – bezpieczniki schemat

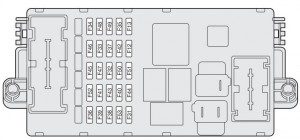

Skrzynka bezpieczników w desce rozdzielczej

Skrzynka bezpieczników na biegunie dodatnim akumulatora

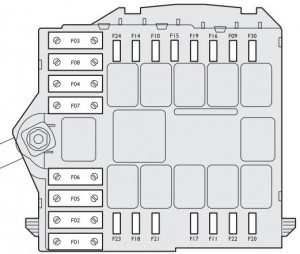

Skrzynka bezpieczników obok akumulatora

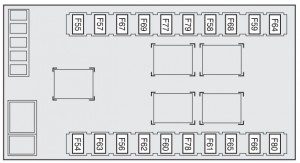

Skrzynka bezpieczników w bagażniku (po stronie lewej)

Zbiorcza tabela bezpieczników

Światła Bezpiecznik Prąd [A] Lokalizacja
Światło drogowe prawe F14 10 Akumlator
Światło drogowe lewe F15 10 Akumlator
Światło mijania prawe F12 15 Deska rozdzielcza
Światło mijania lewe F13 15 Deska rozdzielcza
Przednie światła przeciwmgielne F30 15 Akumlator
Tylne światła przeciwmgielne F35 7,5 Deska rozdzielcza
Trzecie światło stop F37 10 Deska rozdzielcza
Lampa sufitowa przednia/tylna F39 10 Deska rozdzielcza
Lampa sufitowa przednia F49 7,5 Deska rozdzielcza
Kierunkowskazy F53 10 Deska rozdzielcza
Światła awaryjne F53 10 Deska rozdzielcza
Odbiorniki Bezpiecznik Prąd [A] Lokalizacja
Skrzynka bezpieczników w komorze silnika F70 (MEGA-FUSE) 150 Akumulator (biegun dodatni)
Skrzynka bezpieczników w desce rozdzielczej F71 70 Akumulator (biegun dodatni)
Centralka ogrzewania paliwa (wersje diesel) F73 60 Akumulator (biegun dodatni)
Skrzynka bezpieczników w bagażniku F01 (MAXI-FUSE) 70 Akumlator
Skrzynka bezpieczników w desce rozdzielczej F01 (MAXI-FUSE) 70 Akumlator
Elektrowentylator klimatyzacji F02 (MAXI-FUSE) 40 Akumlator
Elektryczna blokada kierownicy F03 (MAXI-FUSE) 20 Akumlator
Węzeł hamulców (pompa) F04 (MAXI-FUSE) 40 Akumlator
Węzeł hamulców (elektrozawór) F05 (MAXI-FUSE) 40 Akumlator
Elektrowentylator chłodnicy (niska prędkość) F06 (MAXI-FUSE) 40 Akumlator
Elektrowentylator chłodnicy (wysoka prędkość) F07 (MAXI-FUSE) 50 Akumlator
Spryskiwacze reflektorów F09 20 Akumlator
Sygnały dźwiękowe F10 15 Akumlator
Różne servizi pośrednie wtrysku elektronicznego F11 15 Akumlator
+ INT dla instalacji wtrysku elektronicznego F16 7,5 Akumlator
Servizi główne wtrysku elektronicznego F17 10 Akumlator
Węzeł kontroli silnika F18 15 Akumlator
Sprężarka klimatyzacji F19 7,5 Akumlator
Ogrzewanie szyby przedniej F20 20 Akumlator
Zasilanie pompy paliwa F21 20 Akumlator
Cewka zapłonowa/wtryskiwacze (wersje benzynowe) F22 15 Akumlator
Servizi główne wtrysku elektronicznego (wersje diesel) F22 20 Akumlator
Zasilanie radioodtwarzacza/System radionawigacji F23 15 Akumlator
Węzeł Body Computer/Cewka spryskiwaczy reflektorów F31 7,5 Deska rozdzielcza
Węzeł drzwi kierowcy/Węzeł drzwi pasażera/ urządzenie wyłącznika zapłonu F32 15 Deska rozdzielcza
Podnośnik szyby tylny lewy F33 20 Deska rozdzielcza
Podnośnik szyby tylny prawy F34 20 Deska rozdzielcza
Czujnik obecności wody w filtrze oleju napędowego/ przepływomierz powietrza F35 7,5 Deska rozdzielcza
Wyłącznik świateł stopu/zespół wyłączników na tunelu środkowym F35 7,5 Deska rozdzielcza
Cruise Control F35 7,5 Deska rozdzielcza
Czujnik AQS F35 7,5 Deska rozdzielcza
Zasilanie węzła bagażnika/węzeł drzwi przednich F36 20 Deska rozdzielcza
Węzeł zestawu wskaźników F37 10 Deska rozdzielcza
Centralka reflektorów przednich/Zasilanie centralki reflektorów o wyładowaniu gazowym (Bixenon) (gdzie przewidziano) F37 10 Deska rozdzielcza
Motoreduktor blokowania/odblokowania bagażnika F38 15 Deska rozdzielcza
Gniazdko diagnostyczne systemu EBD F39 10 Deska rozdzielcza
Centralka systemu kontroli ciśnienia w oponach F39 10 Deska rozdzielcza
Przystosowanie do telefonu komórkowego F39 10 Deska rozdzielcza
Centralka syreny alarmu (gdzie przewidziano F39 10 Deska rozdzielcza
Klimatyzacja F39 10 Deska rozdzielcza
Ogrzewana szyba tylna F40 30 Deska rozdzielcza
Odmrażanie dysz spryskiwaczy szyby przedniej/szyby tylne F41 7,5 Deska rozdzielcza
Odmrażanie lusterek wstecznych ogrzewanych F41 7,5 Deska rozdzielcza
Zasilanie węzła hamulców (ABS/VDC) – Węzeł Kąta Skrętu – Czujnik odchylenia F42 7,5 Deska rozdzielcza
Wycieraczki/spryskiwacze szyby przednie F43 30 Deska rozdzielcza
Zapalniczka przednia na tunelu środkowym F44 10 Deska rozdzielcza
Centralka dachu otwieranego (zasłona) F45 20 Deska rozdzielcza
Dach otwierany F46 20 Deska rozdzielcza
Podnośnik szyby przedni lewy F47 20 Deska rozdzielcza
Podnośnik szyby przedni prawy/centralka sterująca drzwi po stronie pasażera F48 30 Deska rozdzielcza
System nawigacji F49 7,5 Deska rozdzielcza
Centralka czujnika deszczu F49 7,5 Deska rozdzielcza
Węzeł kierownicy F49 7,5 Deska rozdzielcza
Dach otwierany F49 7,5 Deska rozdzielcza
Przyciski sterujące w desce rozdzielczej F49 7,5 Deska rozdzielcza
Centralka alarmu objętościowego F49 7,5 Deska rozdzielcza
Węzeł czujników parkowania F49 7,5 Deska rozdzielcza
Zespół sterowań na tunelu środkowym F49 7,5 Deska rozdzielcza
Podświetlenie sterowań siedzeń przednich F49 7,5 Deska rozdzielcza
Servizi w szybie przednie F49 7,5 Deska rozdzielcza
Przystosowanie do telefonu komórkowego F49 7,5 Deska rozdzielcza
Przycisk START/STOP F49 7,5 Deska rozdzielcza
Układ Air Bag F50 7,5 Deska rozdzielcza
Centralka systemu kontroli ciśnienia w oponach F51 7,5 Deska rozdzielcza
Układ przystosowania radioodtwarzacza F51 7,5 Deska rozdzielcza
Wycieraczka/spryskiwacz szyby tylnej F52 15 Deska rozdzielcza
Zapalniczka tylna F52 15 Deska rozdzielcza
Węzeł zestawu wskaźników F53 10 Deska rozdzielcza
Wzmacniacz radioodtwarzacza z DSP F54 30 Bagażnik
Ruch siedzenia przedniego lewego F56 25 Bagażnik
Ogrzewanie siedzenia przedniego lewego F57 7,5 Bagażnik
Ruch siedzenia przedniego prawego F60 25 Bagażnik
Wzmacniacz na półce tylne F61 15 Bagażnik
Ogrzewanie siedzenia przedniego prawego F67 7,5 Bagażnik
Wolny F58 Bagażnik
Wolny F59 Bagażnik
Wolny F62 Bagażnik
Wolny F63 Bagażnik
Wolny F64 Bagażnik
Wolny F66 Bagażnik
Wolny F68 Bagażnik
Wolny F69 Bagażnik
Wolny F77 Bagażnik
Wolny F78 Bagażnik
Wolny F79 Bagażnik
Wolny F80 Bagażnik
