Alfa Romeo 147 FL (2005-2010) ma trzy podstawowe skrzynki bezpieczników: w dolnej lewej części deski rozdzielczej, w komorze silnika obok akumulatora i na jego dodatnim biegunie. W niektórych odmianach występuje dodatkowy wspornik wyposażenia komfortowego za modułem kabiny. Poniższy wykaz zachowuje wszystkie opisane obwody i różnice z tabeli fabrycznej tej generacji, a bezpieczniki pogrupowano według ich rzeczywistej lokalizacji.
Obsada zależy od silnika Twin Spark lub JTD/JTDM, a także od wersji skrzyni Selespeed, wyposażenia BOSE, dachu i układu chłodzenia. Przed kontrolą należy wyłączyć zapłon, wyjąć kluczyk i odłączyć odbiorniki. Jeśli bezpiecznik przepala się ponownie, trzeba znaleźć zwarcie, a nie stosować wkładki o wyższym amperażu.
Skrzynka pod deską rozdzielczą – lokalizacja i otwieranie

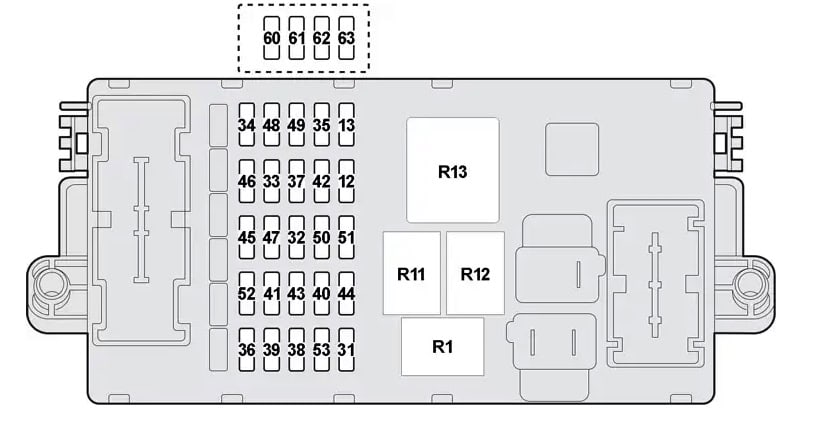

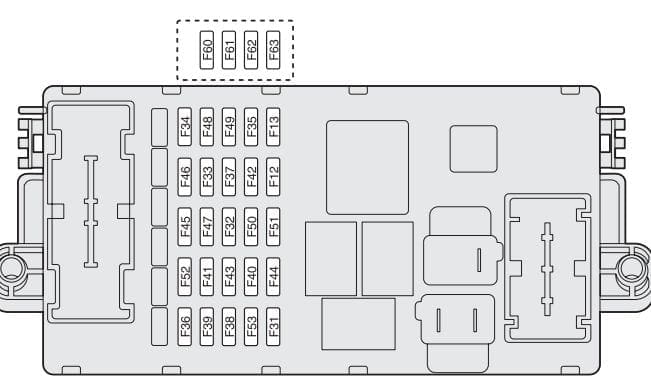

Znajduje się po lewej stronie kolumny kierownicy, poniżej deski rozdzielczej. Poluzuj dwa wkręty A dolnej pokrywy i zdejmij osłonę B, postępując zgodnie z rysunkiem 47 instrukcji Alfa Romeo 147. Za osłoną jest panel z oznaczeniami F12-F53. Używaj plastikowych szczypiec do bezpieczników, nie podważaj styków metalowym śrubokrętem. Po kontroli zamontuj pokrywę na miejsce.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 10 | Światło mijania prawe |
| F13 | 10 | Światło mijania lewe; Korektor ustawienia świateł reflektorów |
| F31 | 7,5 | Klimatyzacja; Cewki przekaźnika zespołu ogrzewania i wentylacji |
| F32 | 15 | Zasilanie poprzez wyłącznik zapłonu +30; Skrzynia biegów Selespeed / Easy Speed |
| F33 | 20 | Tylny lewy podnośnik szyb |
| F34 | 20 | Tylny prawy podnośnik szyb |
| F35 | 7,5 | Światła cofania; Sterowanie cruise control; Podświetlenie sterowań klimatyzacji |
| F36 | 10 | sterownik ewentualnej przyczepy |
| F37 | 10 | Światła stop; Zestaw wskaźników |
| F38 | 20 | Zamek centralny |
| F39 | 15 | Klimatyzacja; Radioodtwarzacz; Nawigator; Obwody wyposażenia i sterowania+30; Czujniki objętościowe; Gniazdko diagnostyczne układu EOBD; Przystosowanie do zamontowania telefonu komórkowego; sterownik drzwi po stronie kierowcy; sterownik w bagażniku |
| F40 | 30 | Tylna szyba ogrzewana |
| F41 | 7,5 | Lusterka wsteczne zewnętrzne ogrzewane – dysze ogrzewane |
| F42 | 7,5 | Czujniki instalacji VDC; Czujnik kąta skrętu; sterownik ABS |
| F43 | 30 | Spryskiwacz szyby przedniej – spryskiwacz szyby tylnej (pompa dwukierunkowa) |
| F44 | 20 | Zapalniczka i przednie gniazdo zasilania 12 V |
| F45 | 15 | Siedzenia ogrzewane elektrycznie |
| F46 | 15 | Dach otwierany |
| F47 | 20 | Zasilanie centralki drzwi po stronie kierowcy |
| F48 | 20 | Zasilanie centralki drzwi po stronie pasażera |
| F49 | 7,5 | Obwody pośrednie wyposażenia i sterowania; Podświetlenie sterowań |
| F50 | 7,5 | sterownik poduszki powietrznej |
| F51 | 15 | Skrzynia biegów Selespeed / Easy Speed |
| F52 | 15 | Wycieraczka szyby tylnej |
| F53 | 10 | Kierunkowskazy, światła awaryjne i zasilanie zespołu wskaźników |
Dodatkowy wspornik bezpieczników za panelem kabiny
W bogatszych odmianach za główną skrzynką mogą znajdować się oddzielne wkładki F60-F63, zasilające elektryczne otwieranie klapy, fabryczny zestaw nagłośnienia BOSE i dach otwierany. Dostęp jest możliwy po zdjęciu dolnej pokrywy panelu kabinowego. Jeśli samochód nie ma danego wyposażenia, odpowiedni bezpiecznik może być nieobecny.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F60 | 25 | Elektryczne otwieranie pokrywy bagażnika |
| F61 | 15 | System nagłośnienia BOSE – obwód pomocniczy 1 |
| F62 | 20 | System nagłośnienia BOSE – obwód pomocniczy 2 |
| F63 | 20 | Elektrycznie otwierany dach |
Skrzynka w komorze silnika obok akumulatora

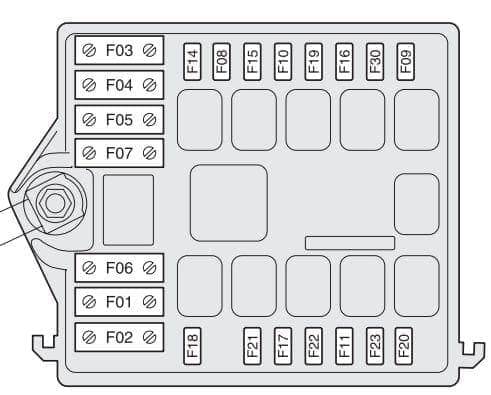

Jak otworzyć: podnieś maskę, odszukaj czarną skrzynkę bezpośrednio obok akumulatora i zwolnij zaczepy C. Następnie zdejmij pokrywę D. Znajdziesz tutaj bezpieczniki świateł drogowych, pompy paliwa, sterownika silnika oraz zabezpieczenia wentylatorów chłodnicy. Podczas kontroli porównaj oznaczenie Fxx na skrzynce z rysunkiem. Osłonę zamknij starannie, by nie dopuścić wody do styków.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F01(MAXI-FUSE) | 50 | Świece żarowe (wersje JTD) |
| F02(MAXI-FUSE) | 50 | Skrzynka bezpieczników w desce rozdzielczej |
| F03(MAXI-FUSE) | 30 | Pompa skrzyni biegów Selespeed / Easy Speed |
| F04(MAXI-FUSE) | 50 | sterownik ABS |
| F05(MAXI-FUSE) | 40 | Elektrowentylator klimatyzacji |
| F06(MAXI-FUSE) | 30 | Elektrowentylator chłodnicy (1 prędkość – wersje benzynowe) |
| F06(MAXI-FUSE) | 40 | Elektrowentylator chłodnicy (pierwsza prędkość – wersje JTD) |
| F07(MAXI-FUSE) | 50 | Elektrowentylator chłodnicy (2 prędkość – wersje benzynowe |
| F07(MAXI-FUSE) | 60 | Elektrowentylator chłodnicy (druga prędkość – wersje JTD) |
| F08 | 30 | Nagrzewnica dodatkowa |
| F09 | 20 | Spryskiwacze reflektorów |
| F10 | 15 | Sygnał dźwiękowy |
| F11 | 15 | Obwody pośrednie wyposażenia i sterowania (wtrysk elektroniczny) |
| F14 | 15 | Światło drogowe prawe |
| F15 | 10 | Światło drogowe lewe |
| F16 | 7,5 | Układ wtrysku elektronicznego |
| F17 | 7,5 | Obwody główne wyposażenia i sterowania (wtrysk elektroniczny) |
| F18 | 7,5 | sterownik wtrysku elektronicznego +30 |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | 20 | Ogrzewany filtr oleju napędowego (wersje JTD) |
| F21 | 15 | Pompa paliwa; Cewki zapłonowe |
| F22 | 15 | Wtryskiwacze (wersje benzynowe) |
| F22 | 20 | Wtryskiwacze (wersje JTD) (*) Bezpiecznik znajdujący się za skrzynką bezpieczników w desce rozdzielczej na wsporniku dodatkowym |
| F30 | 15 | Przednie światła przeciwmgielne |
Bezpieczniki główne na dodatnim biegunie akumulatora

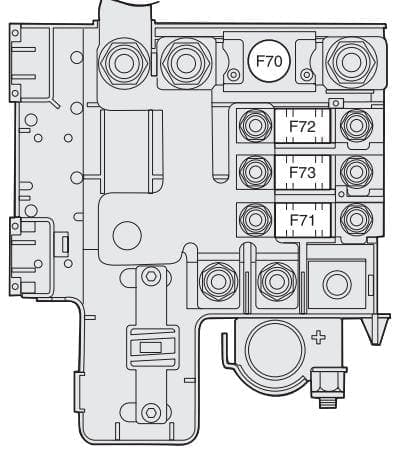

Bezpieczniki MAXI i MEGA są zamontowane w oddzielnej obudowie na dodatnim zacisku akumulatora. Aby obejrzeć połączenia, trzeba zwolnić blokady pokrywy i unieść dwie osłony ochronne. Ze względu na duże prądy oraz bezpośrednie połączenie z akumulatorem producent zaleca, aby wymianę uszkodzonych bezpieczników głównych wykonywał serwis.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F70(MEGA-FUSE) | 125 | sterownik w komorze silnika (wersje benzynowe) |
| F70(MEGA-FUSE) | 150 | sterownik w komorze silnika (wersje JTD) |
| F71(MAXI-FUSE) | 70 | sterownik w desce rozdzielczej |
| F72(MAXI-FUSE) | 30 | Wyłącznik zapłonu |
| F73(MAXI-FUSE) | 30 | Nagrzewnica dodatkowa |
Najczęściej sprawdzane bezpieczniki w Alfie 147 FL
Zapalniczka: F44, 20 A, w skrzynce kabinowej. Centralny zamek: F38, 20 A, w kabinie. Ogrzewanie tylnej szyby: F40, 30 A, również w kabinie.
Światła mijania: F12 i F13, po 10 A, pod deską rozdzielczą. Światła przeciwmgielne: F30, 15 A, obok akumulatora. Pompa paliwa: F21, 15 A, w komorze silnika.
Podnośniki szyb: F47 i F48 po 20 A dla przednich drzwi oraz F33 i F34 po 20 A dla tylnych. W razie awarii pojedynczych drzwi skontroluj także ich wiązkę w przelotce.
Wersje silnikowe i skrzynia Selespeed
W samochodach z przekładnią Selespeed występuje zabezpieczenie pompy skrzyni F03 30 A. Wersje JTD mają również obwody świec żarowych i podgrzewania filtra paliwa, których nie ma w wersjach benzynowych. Wartość F06/F07 wentylatorów chłodnicy zależy od silnika i układu klimatyzacji.
Inaczej umieszczono dodatkowe bloki w Alfie Romeo 156 FL, gdzie trzy dodatkowe kasety znajdują się nad główną skrzynką kabinową.
FAQ – Alfa Romeo 147 FL
Gdzie jest bezpiecznik zapalniczki?
F44 20 A w kabinie, pod dolną osłoną po lewej stronie kierownicy.
Jak zdjąć pokrywę skrzynki przy akumulatorze?
Zwolnij zatrzaski C i unieś pokrywę D. Po kontroli zamknij ją na wszystkie mocowania.
Gdzie szukać bezpieczników systemu BOSE?
Na dodatkowym wsporniku za głównym panelem kabinowym, jeżeli samochód ma fabryczny zestaw nagłośnienia.
Czy 147 1.9 JTD ma identyczną instalację z 1.6 Twin Spark?
Nie. Inne są m.in. obwody sterowania silnikiem, świec żarowych, podgrzewania paliwa oraz warianty chłodzenia.
Źródła
Alfa Romeo 147 Owner Handbook, rozdział In an Emergency – Fuses, wydania 2005 i 2007. Oficjalna instrukcja producenta Alfa Romeo 147 Q2 (eLUM).
