Alfa Romeo 146 (1994-2000) – bezpieczniki schemat

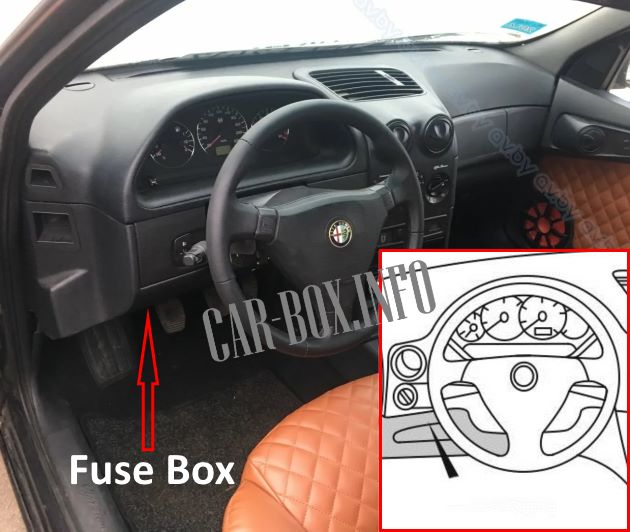

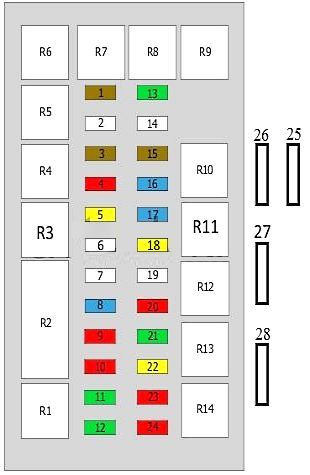

Skrzynka bezpieczników na tablicy rozdzielczej (typ 1)
| Numer |
A |
Funkcja |
| 1 | 7.5 | 1) Ściemniacz |
| 30 | 2) Podgrzewane siedzenia | |
| 2 | 25 | Przednie szyby elektryczne |
| 3 | 7.5 | 1) Wskaźniki kierunku, przednie szyby elektryczne, sterowanie sprężarką, wyłącznik czasowy wentylatora silnika, sterowanie otwieraniem przedziału bagażowego |
| 20 | 2) Zegar, wewnętrzne światła dachowe, zespół instrumentów, zdalne sterowanie zamkiem drzwiowym, radio, radiotelefon | |
| 20 | 3) Wewnętrzne lampy dachowe i oświetlenie bagażnika, zegar, odbiornik radiowy, przycisk zwalniający bagażnik, sprężarka klimatyzacji | |
| 4 | 10 | Światła awaryjne, urządzenie antywłamaniowe |
| 5 | 20 | Blokada drzwi |
| 6 | 25 | 1) Klaksony, zapalniczka do papierosów, światła stopu, radio |
| 20 | 2) Klaksony | |
| 7 | 30 | Podgrzewany tylny ekran, Podgrzewane tylne światło ostrzegawcze, Rozmrażanie lusterek |
| 8 | 15 | 1) Zestaw przyrządów, pompa spryskiwacza przedniej szyby, światła cofania, poduszka powietrzna, regulacja lusterek bocznych, zegar, panel kontrolny, system kodów Alfa Romeo, EGR |
| 15 | 2) Zasilanie dźwigni, Klaster, Panel kontrolny, Otwarcie bagażnika, Przednie okno zasilania, Regulacja lusterka, Poduszka powietrzna, Recyrkulacja powietrza, Sterowanie sprężarką, EGR (TD), ABS, Radiofon, Dodatkowa jednostka sterująca ogrzewaniem (JTD). | |
| 15 | 3) światła stopu, dodatkowe światło stopu (3. stop), światło cofania, światło stopu przyczepy, szyba przednia/ wycieraczka tylna, zespół przyrządów, panel kontrolny, światło ostrzegawcze ładowania generatora, światło ostrzegawcze niskiego ciśnienia oleju, oświetlenie sterujące oświetleniem | |
| 9 | 10 | 1) Prawy tylny światła boczne, Światło oświetlające lewą tablicę rejestracyjną, Lewy przedni światła kierunkowskazów, Światło ostrzegawcze boczne, Oświetlenie klastra, Sterowanie oświetleniem |
| 10 | 2) Przednie światło prawe i odpowiednie światło ostrzegawcze, Światło tylne lewe, Światło oświetlające prawą tablicę rejestracyjną, Światło boczne lewe przyczepy, Zestaw wskaźników, Sterowanie oświetleniem | |
| 10 | 10 | 1) Zegar, oświetlenie wewnętrzne, zespół instrumentów, zdalne sterowanie zamkiem drzwi |
| 10 | 2) System ABS | |
| 11 | 30 | 1) Podgrzewane siedzenia |
| 7.5 | 2) Wentylator silnika, jednostka sterująca CODE, tj. jednostka sterująca, tj. jednostka sterująca (JTD), jednostka sterująca sprężarki (TD) | |
| 7.5 | 3) system kodowania Alfa Romeo (silniki T.SPARK), wentylator chłodnicy silnika, system wtrysku | |
| 12 | 30 | 1) Wentylator silnika (Boxer) |
| 7.5 | 2) Blokada drzwi i przekaźnik alarmowy, zasilanie TELEPASS | |
| 7.5 | 3) Wskaźniki kierunku | |
| 13 | 30 | Szyberdach elektryczny |
| 14 | 25 | Tylne okna napędowe |
| 15 | 7.5 | 1) Tylne zabezpieczenie przeciwmgielne (samochód i przyczepa), Światło ostrzegawcze przeciwmgielne |
| 16 | 15 | Prawe światło drogowe |
| 17 | 15 | Lewe światło drogowe, Światło drogowe ostrzegawcze |
| 18 | 20 | Wycieraczka szyby przedniej, podgrzewane fotele |
| 19 | 25 | 1) Wycieraczka tylnego ekranu, jednostka sterująca sprężarki (TD), wentylator chłodnicy (TD i T.SPARK), podgrzewane siedzenia |
| 10 | 2) zapalniczka do papierosów | |
| 10 | 3) Oświetlenie skrzynki rękawicowej, szyby przednie, szyby tylne, ogrzewanie tylnej osłony, regulacja lusterka drzwiowego, szyberdach, sprężarka klimatyzacji, odcięcie obciążenia podczas rozruchu. | |
| 20 | 10 | 1) Oświetlenie zespołu wskaźników, oświetlenie sterujące, oświetlenie tylne lewe, oświetlenie tylnej tablicy rejestracyjnej prawe, oświetlenie przednie prawe, światło ostrzegawcze światła boczne |
| 10 | 2) Zapalniczka samochodowa, Światło przednie lewe, Światło tylne prawe, Światło oświetlające lewą tablicę rejestracyjną, Światło boczne prawe przyczepy, Światła przeciwmgielne i odpowiednie światło ostrzegawcze, Szyby przednie, Tylne szyby elektryczne, Regulacja lusterka wstecznego, Radio. | |
| 21 | 20 | 1) Ogrzewacz, wentylator |
| 30 | 2) Ogrzewacz, wentylator | |
| 22 | 20 | Światła przeciwmgielne, Światło ostrzegawcze świateł przeciwmgielnych |
| 23 | 10 | 1) Prawe światło mijania, urządzenie do ustawiania świateł głównych |
| 10 | 2) Lewe światło mijania | |
| 24 | 10 | 1) Lewe światło mijania |
| 10 | 2) Prawe światło mijania, urządzenie do ustawiania świateł głównych | |
| Przekaźnik | ||
| A | Przekaźnik szyberdachowy | |
| B | Sterownik tylnego zabezpieczenia przeciwmgielnego | |
| C | 1) Przekaźnik tylnej osłony przeciwmgielnej 2) Przekaźnik dachowy |
|
| D | Przekaźnik świateł drogowych | |
| E | Przekaźnik zasilania z kluczykiem | |
| F | Przekaźnik świateł przeciwmgielnych | |
| G | Przekaźnik świateł mijania | |
| H | Podgrzewany przekaźnik tylnego ekranu | |
| I | Sterownik z blokadą drzwi | |
| L | Przekaźnik klaksonowy | |
| M | Przekaźnik świateł bocznych | |
| N | Przerwy w pracy wycieraczek szyby przedniej | |
| O | Nieużywane | |
| P | 1) Przekaźnik DIM-DIP włączany 2) Przekaźnik wentylatora wody chłodzącej silnik |
|
| Q | 1) Przekaźnik wentylatora chłodzenia wodnego silnika 2) Wskaźniki kierunku/światła awaryjne |
|

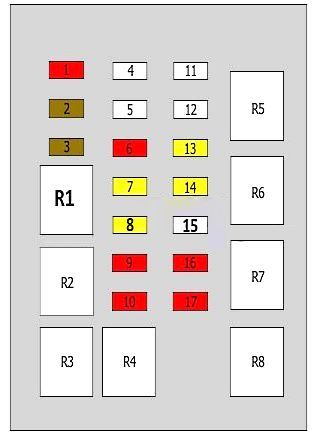

Skrzynka bezpieczników na desce rozdzielczej (typ 2)
| Numer |
A |
Funkcja |
| 1 | 10 | Światła awaryjne |
| 2 | 20 | Klaksony, zapalniczka, światła stopu, radio |
| 3 | 20 | Wycieraczka szyby przedniej |
| 4 | 20 | Podgrzewany tylny ekran |
| 5 | 10 | Oświetlenie klastra instrumentów, oświetlenie contr, oświetlenie, tylne światła boczne LH, tablica RH nr, przednia RH światło boczne, światło ostrzegawcze boczne |
| 6 | 10 | Światło boczne tylne RH, płyta LH nr, przednia LH światło boczne |
| 7 | 10 | Prawe światło mijania |
| 8 | 10 | Lewe światło mijania |
| 9 | 10 | Prawe światło drogowe |
| 10 | 10 | Lewe światło drogowe, światło ostrzegawcze drogowe |
| 11 | 7.5 | Tylne zabezpieczenie przeciwmgielne, światło ostrzegawcze przeciwmgielne |
| 12 | 30 | Podgrzewany tylny ekran, tylne światło ostrzegawcze tylnego ekranu |
| 13 | 20 | Nagrzewnica, wentylator |
| 14 | 25 | Wentylator silnika |
| 15 | 10 | Zestaw przyrządów, spryskiwacz lampy windscr.hd.lamp, światła obrotowe, poduszka powietrzna, zegar, wentylator silnika, ALFA ROMEO CODE |
| 16 | 20 | Zegar, oświetlenie wewnętrzne, zespół instrumentów, zamki drzwiowe |
| 17 | 7.5 | Wskaźniki kierunku, sterowanie sprężarką, wyłącznik czasowy wentylatora silnika, sterowanie szyberdachiem |
| Przekaźnik | ||
| I2 | Podgrzewany przekaźnik tylnego ekranu | |
| I3 | Przekaźnik klaksonowy | |
| I25 | Przekaźnik przeciwmgielny tylny | |
| I35 | Przekaźnik zasilania z kluczykiem | |
| I49 | Przekaźnik świateł mijania | |
| I50 | Przekaźnik świateł drogowych | |
| I64 | Przekaźnik świateł bocznych | |
| N14 | Przerwy w pracy wycieraczek szyby przedniej | |

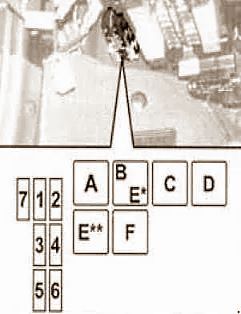

| Numer |
A |
Funkcja |
| 1 | 10 | Klimatyzator sprężarka |
| 2 | 20 | Spryskiwacz reflektora |
| 3 | 30 | Elektrycznie sterowane okna i system zamykania drzwi |
| 4 | 10 | System poduszek powietrznych, Zestaw przyrządów |
| 5 | 7.5 | Rozmrażanie lusterka drzwi |
| 6 | 20 | System alarmowy |
| 7 | 7.5 | System kodowania Alfa Romeo (silniki T.SPARK) |
| Przekaźnik | ||
| A | Wyłącznik czasowy kierunkowskazów | |
| B | Przekaźnik sterujący ogrzewaniem oleju opałowego (tylko 1,9 JTO) | |
| C | Przekaźnik spryskiwacza reflektora (opcjonalnie dla wersji/rynków, jeśli dotyczy) | |
| D | Przekaźnik okna zasilania pasażera | |
| E | Przekaźnik odszraniania lusterka drzwiowego (opcjonalnie dla wersji/rynków, jeśli dotyczy) | |
| F | Przekaźnik otwarcia klapy tylnej (opcjonalnie dla wersji/rynków, jeśli dotyczy) | |
Skrzynka bezpiecznikowa komory silnika
T.SPARK
1,9 JTD
| Numer |
A |
Funkcja |
| 1 | 30 | Wszystkie urządzenia aktywowane kluczykiem zapłonu w MAR nie działają |
| 2 | 40 | Wentylator chłodnicy silnika |
| 3 | 60 | Prawie wszystkie systemy elektryczne i komponenty nie działają |
| 4 | 60 | Prawie wszystkie systemy elektryczne i komponenty nie działają |
| 5 | 60 | System ABS |
| 6 | 30 | Elektroniczny układ wtrysku paliwa (tylko silniki benzynowe) |
| 7 | 70 | Dodatkowa grzałka (wersja 1.9 JTD) dla wersji/rynków, jeśli dotyczy |
| 8 | 60 | Świece żarowe i rezystancja filtra oleju opałowego (wersja 1.9 JTD) |
Dodatkowe bezpieczniki (T.SPARK)
| Numer |
A |
Funkcja |
| 1 | 15 | Układ wtryskowy |
| 2 | 15 | Układ wtryskowy |
| Przekaźnik | ||
| A | Przekaźnik główny | |
| B | Pompa paliwa i przekaźnik serwisowy | |
| C | Przekaźnik sprężarki klimatyzacyjnej (opcjonalnie dla wersji/rynków, jeśli dotyczy) | |
| D | Przekaźnik załączający wentylator chłodnicy 2. | |
Dodatkowe bezpieczniki (1,9 JTD)
| Numer |
A |
Funkcja |
| 1 | 7.5 | System kodowania Alfa Romeo |
| 2 | 7.5 | Układ wtryskowy |
| Przekaźnik | ||
| A | Przekaźnik pompy paliwa | |
| B | Przekaźnik układu wtryskowego | |
| Numer | A |
Funkcja |
| 1 | 40 | Wentylator chłodnicy silnika |
| Relay |
||
| A | Przekaźnik do załączenia wentylatora grzejnikowego 2. prędkości obrotowej (wersja z nagrzewnicą) | |
| B | Przekaźnik załączający wentylator 1. | |
| C | Przekaźnik do załączenia wentylatora 2. | |
| D | Przekaźnik sprężarki klimatyzacyjnej | |
