155Alfa Romeo

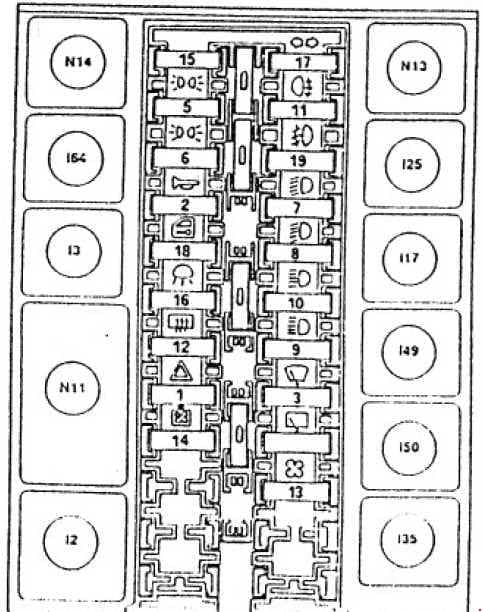

Alfa Romeo 155 – bezpieczniki schemat
| Numer |
A |
Funkcja |
| 1 | 10 | Światła awaryjne |
| 2 | 20 | Klaksony, zapalniczki do papierosów, lampy stop-lampki, wyzwalanie bagażnika, radio |
| 3 | 20 | Wycieraczki szyby przedniej |
| 4 | 20 | Zegar światła dachowego |
| 5 | 10 | Oświetlenie sterujące, światła tylne lewe i przednie prawe światła boczne, oświetlenie numeryczne RH |
| 6 | 10 | Oświetlenie sterujące, światła tylne prawe i przednie lewe światła boczne, oświetlenie numeryczne LH |
| 7 | 10 | Światła mijania RH |
| 8 | 10 | Światła mijania LH |
| 9 | 10 | Światła drogowe RH |
| 10 | 10 | Światło drogowe LH (+ światło ostrzegawcze) |
| 11 | 7,5 | Tylne światło przeciwmgielne (+ światło ostrzegawcze) |
| 12 | 30 | Podgrzewana szyba tylna (+ lampa ostrzegawcza), odszraniacze lusterek zewnętrznych |
| 13 | 20 | Wentylator grzewczy/klimatyzacja, ogrzewanie siedzeń, tylne i przednie szyby elektryczne, radio |
| 14 | 20 | Wentylator chłodzący silnik (6V) |
| 25 | Wentylator elektryczny do chłodzenia grzejników | |
| 15 | 10 | Tablica rozdzielcza, panel kontrolny, spryskiwacze szyby przedniej, spryskiwacze reflektorów, światła cofania, zawory elektromagnetyczne z regulowanym tłumieniem zawieszenia, sterowanie sprężarką klimatyzacji, sterowanie wentylatorem elektrycznym silnika |
| 16 | 7,5 | Światła wewnętrzne, zegar, jednostka sterująca klimatyzacją |
| 17 | 7,5 | Wskaźniki kierunku, regulacja lusterka drzwiowego, kontrolowane zawieszenie tłumiące |
| 18 | 20 | Zamki drzwiowe |
| 19 | 20 | Przednie światła przeciwmgielne (+ światło ostrzegawcze) |
| Przekaźnik | ||
| N11 | Sterownik z blokadą drzwi | |
| N13 | Światła awaryjne i kierunkowskazy, których działanie jest przerywane | |
| N14 | Przerwy w pracy wycieraczek szyby przedniej | |
| I2 | Podgrzewany przekaźnik tylnej szyby | |
| I3 | Przekaźnik klaksonowy | |
| I17 | Przekaźnik światła przeciwmgielnego | |
| I25 | Tylny przekaźnik światła przeciwmgielnego | |
| I35 | Przekaźnik zasilania z kluczykiem | |
| I49 | Światła mijania | |
| I50 | Światła drogowe | |
| I64 | Przekaźnik świateł bocznych | |
Dodatkowa skrzynka bezpiecznikowa
| A |
Kolor |
Funkcja |
| 20 | Czarny | Przerwy w spryskiwaczach reflektorów |
| 25 | Brązowy | Boczne okno elektryczne dla pasażerów |
| 10 | Czerwony | ABS |
| 25 | Niebieski | Tylne okna napędowe |
| 30 | Zielony | Elektryczna regulacja siedziska |
| 30 | Czerwony | Zwalnianie rozruchu |
| 20 | Brązowy | Kontrolowane zawieszenie tłumiące |
| 30 | Biały | Szyberdach |
| Czarny | Zegar sterujący do spryskiwaczy reflektorów | |
| Zielony | Przekaźnik dla wentylatora grzejnika (tylko dla modelu TS) |

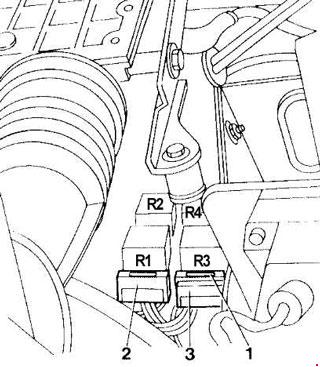

1,8-2,0 TS Model
| Numer |
Funkcja |
| 1 | Zasilanie sterownika |
| 2 | Sonda lambda (dla pojazdów wyposażonych w katalizator) |
| 3 | Pompa paliwa |
| Przekaźnik |
|
| R1 | Przekaźnik pompy paliwa |
| R2 | Przekaźnik główny |
| R3 | Przekaźnik wariatora czasowego |
| R4 | Przekaźnik dla usług |

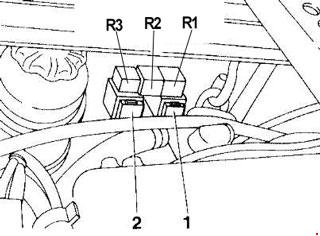

Model 2,4 V6
| Numer | Funkcja |
| 1 | Sonda lambda (dla pojazdów wyposażonych w katalizator) |
| 2 | Pompa paliwa |
| Przekaźnik | |
| R1 | Przekaźnik pompy paliwa |
| R2 | Przekaźnik główny |
| R3 | Przekaźnik dla usług |

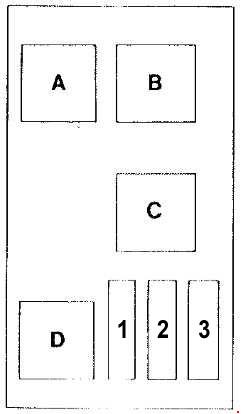

System grzewczo-wentylacyjny
| Numer |
A |
Funkcja |
| 1 | 30 | Wentylator elektryczny w przedziale pasażerskim |
| 2 | 40 | Chłodzenie silnika chłodnicą cieczy chłodzącej wentylator elektryczny (tylko dla modelu 2,4 V6) |
| 3 | 15 | System klimatyzacji sprężarka |
| Przekaźnik | ||
| A | Przekaźnik dla wentylatora chłodnicy cieczy chłodzącej silnik (tylko dla modelu 2,4 V6) | |
| B | Wtyczka do wentylatora chłodnicy cieczy chłodzącej silnik | |
| C | Przekaźnik do włączenia sprężarki klimatyzacyjnej | |
| D | Dodatkowy przekaźnik | |

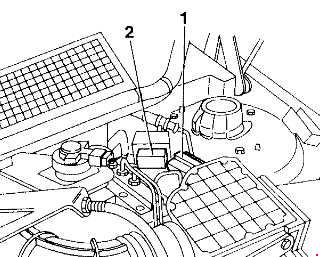

| Numer |
A |
Funkcja |
| 1 | 50 | Sterownik systemu grzewczo-wentylacyjnego |
| 2 | 40 | Wentylator chłodnicy cieczy chłodzącej silnik (tylko dla modelu 1,8 – 2,0 TS) |
