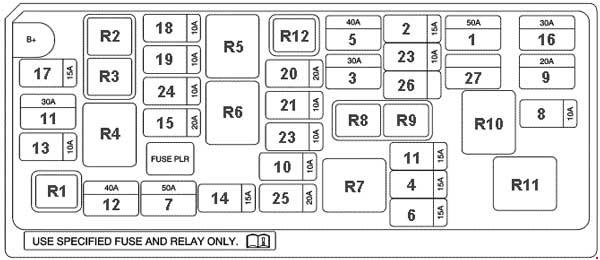

Skrzynka bezpiecznikowa komory silnika
| Numer |
A |
Funkcja |
| F1UA | 50 | Przekaźnik zdemontowanego tylnego okna, blok bezpiecznikowy – panel przyrządów |
| F1UB | 15 | Wyłącznik świateł awaryjnych |
| F2UA | 30 | Przełącznik zapłonu |
| F2UB | 15 | Moduł sterowania silnikiem, cewka zapłonowa 1, cewka zapłonowa 2, cewka zapłonowa 3, cewka zapłonowa 4, moduł cewki zapłonowej, moduł sterowania LPG K103 |
| F3UA | 40 | Przełącznik zapłonu |
| F3UB | 15 | Podgrzewany czujnik tlenu, zawór recyrkulacji spalin, zawór elektromagnetyczny do oczyszczania spalin (EVAP), podgrzewany czujnik tlenu 1, czujnik położenia wałka rozrządu, podgrzewany czujnik tlenu 2 |
| F4UA | 50 | Elektroniczny moduł sterowania hamulcem (EBCM) |
| F4UB | 10 | Moduł sterowania silnikiem, moduł sterowania skrzynią biegów (MFL) |
| F5UA | 20 | Przekaźnik ogrzewania siedzenia |
| F5UB | – | Nieużywane |
| F6UA | 30 | Przekaźnik wentylatora chłodzącego |
| F6UB | 15 | Moduł sterowania silnikiem, cewka zapłonowa 1, cewka zapłonowa 2, cewka zapłonowa 3, cewka zapłonowa 4, moduł cewki zapłonowej, moduł sterowania LPG |
| F7UA | 40 | Elektroniczny moduł sterowania hamulcem (EBCM) |
| F7UB | 10 | Sprzęgło sprężarki klimatyzacyjnej |
| F8UA | – | Nieużywane |
| F8UB | 20 | Rezystor wentylatora chłodzącego |
| F9UA | 30 | Przekaźnik rozruchowy |
| F9UB | 15 | Przekaźnik pompy paliwa |
| F10UB | 10 | Lampa na tablicy rejestracyjnej, lampa ogonowa – z lewej strony, lampa parkowa/Indykator – z lewej strony, siłownik regulacji ustawienia świateł przednich – z lewej |
| F11UB | 10 | Światło parkowania/światło indykatora – prawo, aktor ustawienia świateł przednich – prawo, lampa tylna – prawo, wewnętrzny przekaźnik światła |
| F12UB | 20 | Zespół świateł głównych – z prawej strony, zespół świateł głównych – z lewej strony, klaster instrumentów |
| F13UB | 10 | Zespół reflektora – lewy przełącznik poziomowania reflektora |
| F14UB | 10 | Zespół świateł głównych – prawostronny |
| F15UB | 10 | Przekaźnik klaksonowy, przełącznik maski Ajar |
| F16UB | 10 | Przekaźnik przedniej lampy przeciwmgielnej |
| Przekaźniki |
||
| R1 | Przekaźnik klimatyzacji | |
| R2 | Przekaźnik główny silnika | |
| R3 | Wentylator HI Przekaźnik | |
| R4 | Wentylator LO Przekaźnik | |
| R5 | Przedni przekaźnik przeciwmgielny | |
| R6 | Przekaźnik pompy paliwa | |
| R7 | Światło główne HI Przekaźnik | |
| R8 | Światło główne LO Przekaźnik | |
| R9 | Przekaźnik klaksonowy | |
| R10 | Podgrzewany przekaźnik siedzenia | |
| R11 | Przekaźnik rozruchowy | |
Blokada bezpieczników tablicy przyrządów
| Numer |
A |
Funkcja |
| F1DA | 10 | Wewnętrzne światło, lampa ładunkowa, nadmuchiwane czujniki powstrzymywania i moduł diagnostyczny |
| F2DA | 15 | Moduł sterowania telefonem komórkowym, radio, zespół urządzeń, odbiornik zdalnego sterowania drzwiami (RCDLR), moduł kontroli zapobiegający kradzieży treści, moduł sterowania HVAC. |
| F3DA | 10 | Klaster instrumentów, silnik rozrusznika, przełącznik parkowania/neutralny, odbiornik blokady drzwi zdalnych (RCDLR), przełącznik zapłonu |
| F4DA | 15 | Wyłącznik lampki hamulcowej, moduł sterowania silnikiem (ECM), moduł sterowania skrzynią biegów (TCM), moduł elektronicznego sterowania hamulcem (EBCM), lampa tylna – lewa, lampa tylna – prawa, środkowa lampa górna (CHMSL) |
| F5DA | 20 | Gniazdo zapalniczki papierosów Gniazdo zapalniczki |
| F6DA | 25 | Przełącznik okna – pasażer, przełącznik okna – sterownik, przełącznik okna Global |
| F7DA | 15 | Przekaźnik pompy paliwa, moduł sterowania silnikiem (ECM), czujnik prędkości obrotowej turbiny skrzyni biegów, czujnik ciśnienia szyny paliwowej, czujnik prędkości obrotowej pojazdu (VSS), moduł sterowania gazem płynnym, czujnik prędkości obrotowej wału napędowego, moduł sterowania immobilizera, moduł sterowania immobilizera – dodatkowy |
| F8DA | 10 | Klaster instrumentów, radio, odbiornik RCDLR (RCDLR), moduł kontroli detekcji kradzieży |
| F9DA | – | Nieużywane |
| F10DA | 25 | Przełącznik okienny – kierowca |
| F11DA | 10 | Przełącznik świateł hamowania, moduł sterowania skrzynią biegów, dźwignia automatycznej zmiany biegów |
| F12DA | 10 | Złącze łącza danych (DLC), złącze łącza danych (DLC) 2, moduł sterowania immobilizera – pomocniczy, moduł sterowania immobilizera |
| F13DA | 10 | Moduł nadmuchiwanego czujnika powstrzymywania i modułu diagnostycznego |
| F14DA | 25 | Moduł sterowania silnika dmuchawy |
| F15DA | 10 | Moduł wyświetlacza informacyjnego, klaster instrumentów, moduł sterowania telefonem komórkowym |
| F16DA | 10 | Przekaźnik tylnej lampy przeciwmgielnej, lampa ogonowa – lewa, lampa ogonowa – prawa, klaster instrumentów. |
| F17DA | 20 | Okno tylne Siatka przeciwodblaskowa |
| F18DA | 10 | Wyłącznik świateł awaryjnych |
| F19DA | 15 | Przełącznik Park / Pozycja neutralna (PNP), przełącznik lampy cofania |
| F20DA | 25 | Nieużywane |
| F21DA | 20 | Silnik wycieraczki szyby przedniej, silnik wycieraczki szyby przedniej / przełącznik spryskiwacza |
| F22DA | 15 | Przekaźnik blokady drzwi, przekaźnik odblokowujący drzwi |
| F23DA | 15 | Sterownik HVAC Switch Assembly, Siatka demistratora szyby przedniej, Zewnętrzne lusterko wsteczne – kierowca, Zewnętrzne lusterko wsteczne – pasażer |
| F24DA | 10 | Zawartość modułu kontroli detekcji kradzieży, blok bezpieczników – podstrefowy, przekaźnik świateł mijania reflektora, przekaźnik świateł głównych reflektora, przekaźnik rozrusznika, ogrzewane gniazda |
| F25DA | 10 | Klaster instrumentów, sterowanie HVAC, przełącznik lusterek zewnętrznych |
| F26DA | 10 | Włącznik wycieraczki / spryskiwacza szyby przedniej, tylne okno Silnik wycieraczki |
