Chevrolet Uplander (2005): bezpieczniki, schematy i przekaźniki

Chevrolet Uplander z roku modelowego 2005 jest rodzinnym minivanem General Motors. Jego instalacja elektryczna ma dwie główne skrzynki: na końcu deski rozdzielczej po stronie pasażera oraz pod maską. Część samochodów wyposażono w elektryczne drzwi przesuwne, ogrzewane fotele i układ poziomowania zawieszenia. Poniższa numeracja odpowiada Uplanderowi z 2005 roku, a nie późniejszym rocznikom, w których zmieniły się wybrane pola.

Gdzie znajdują się skrzynki Chevrolet Uplander (2005)?

W kabinie: panel umieszczono po prawej stronie deski rozdzielczej, za boczną osłoną od strony pasażera. Aby uzyskać dostęp do zabezpieczeń, wyłącz zapłon, zdejmij pokrywę i porównaj oznaczenia z rysunkiem. Nie wszystkie miejsca są obsadzone, ponieważ część odbiorników była opcjonalna.

Pod maską: główna skrzynka znajduje się po stronie pasażera komory silnika. Zawiera wkładki dla świateł, wtrysku, rozrusznika i ABS, duże bezpieczniki J-Case i zestaw przekaźników.

Platformę GM U wykorzystano również w Buicku Rendezvous (2004). Konstrukcje są pokrewne, ale mają inne układy elektryczne – numery bezpieczników Uplandera nie mogą być przenoszone z tabel Buicka.

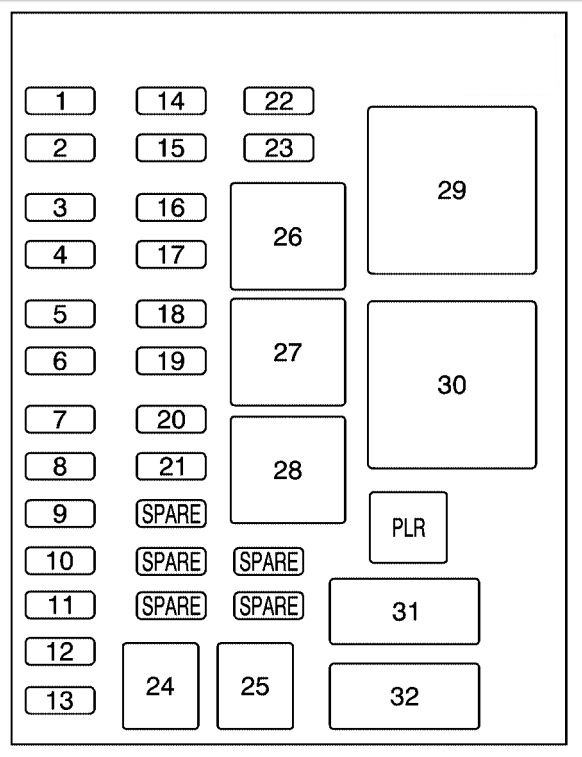

Chevrolet Uplander 2005 – bezpieczniki w kabinie

Panel pasażera ma pozycje 1-32. Numery 1-25 oznaczają bezpieczniki, 26-30 przekaźniki, a 31-32 automatyczne wyłączniki przeciążeniowe foteli i elektrycznych szyb. W tabeli wyraźnie rozróżniono rodzaj elementu – przekaźnika nie należy zastępować wkładką.

Przy awarii elektrycznych drzwi przesuwnych sprawdź pozycję 21 oraz osobne duże zabezpieczenia 24 i 25 dla lewej i prawej strony. Elektryczne szyby są chronione przez wyłącznik automatyczny 32, nie zwykły bezpiecznik topikowy.

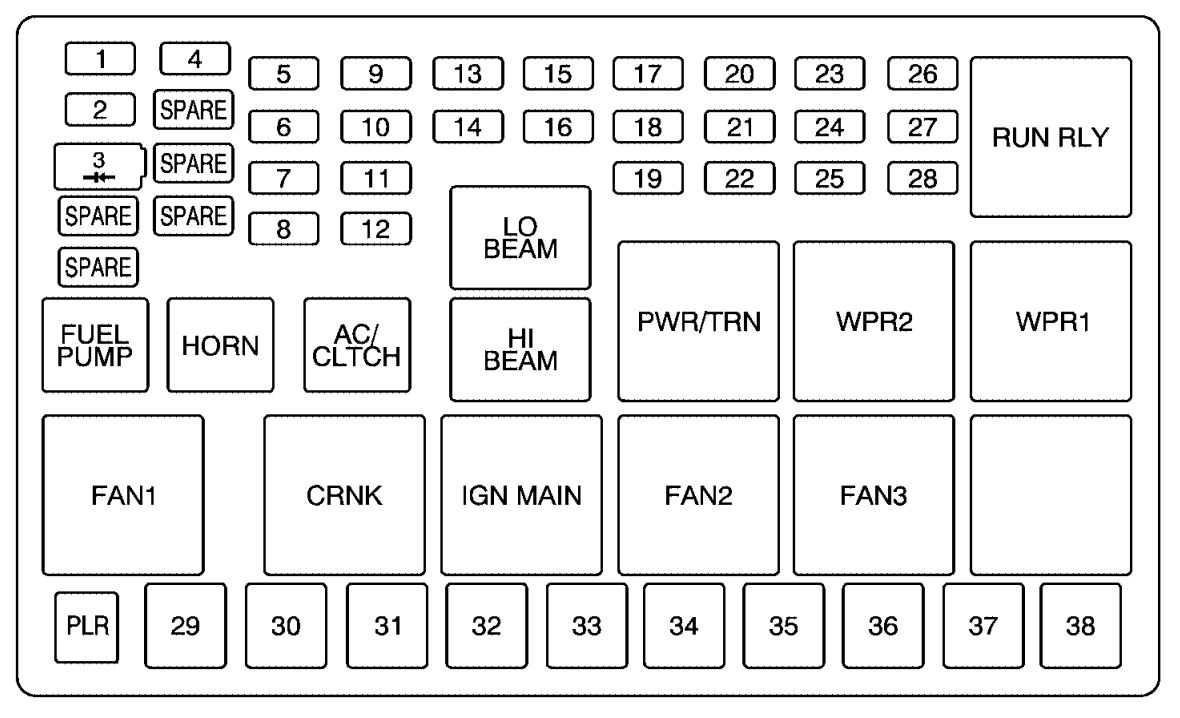

Chevrolet Uplander 2005 – bezpieczniki pod maską

W głównej skrzynce opisano pola 1-38. Od pozycji 29 występują także duże wkładki J-Case. Pozycja 3 jest diodą, której nie można zastępować zwykłym bezpiecznikiem. Na rysunku są również miejsca na zapasowe wkładki i chwytak, ale nie stanowią one dodatkowych obwodów odbiorników.

W 2005 roku pole 38 jest głównym obwodem akumulatora nr 1. W wybranych późniejszych rocznikach to gniazdo figuruje jako zapasowe, dlatego w tym artykule zachowano rozpiskę z instrukcji rocznika 2005.

Przekaźniki pod maską Chevrolet Uplander

Przekaźniki mają fabryczne oznaczenia literowe, między innymi FUEL PUMP, HORN, LO BEAM, HI BEAM i WPR1. Poniżej zachowano te oznaczenia do łatwego porównania z pokrywą skrzynki.

Jak ustalić, który obwód jest uszkodzony?

Silnik nie uruchamia się: jeśli rozrusznik nie obraca silnikiem, sprawdź pozycję 30 (J-Case) oraz przekaźnik rozruchu. Przy problemach z pompą paliwa ważny jest bezpiecznik 2 oraz przekaźnik FUEL PUMP.

Nie świeci reflektor: światła drogowe mają bezpieczniki 1 (prawa strona) i 4 (lewa), natomiast mijania 8 (lewa) i 12 (prawa). Przy awarii obu lamp sprawdź również odpowiedni wspólny przekaźnik.

Nie działają elektryczne drzwi przesuwne: skontroluj pozycje 21, 24 oraz 25 w kabinie. Jeżeli jedna strona działa prawidłowo, istotne są też czujniki i połączenia danego mechanizmu.

Nie działa spryskiwacz: odpowiada mu pozycja 24 pod maską. Przy braku działania przednich wycieraczek sprawdź pozycję 28 oraz przekaźniki WPR1 i WPR2.

Nie działa ogrzewanie lusterek: sprawdź pozycję 16 w panelu kabinowym. Samo ogrzewanie tylnej szyby jest zabezpieczone osobno.

Chevrolet Uplander i pokrewne samochody

W tej samej rodzinie technicznej GM U mieści się również Pontiac Aztek (2004). Powiązanie dotyczy platformy i części podzespołów, nie zgodności numeracji gniazd. Do Uplandera z 2005 roku należy stosować jego własną rozpiskę oraz legendę z pokrywy.

Zdjęcie główne: Chevrolet Uplander (2005-2007), fot. IFCAR, Wikimedia Commons, domena publiczna. Dane według fabrycznego wykazu bezpieczników i przekaźników Chevrolet Uplander 2005.
