Dacia Dokker 2012-2021 – bezpieczniki, skrzynki i przekaźniki
Ten schemat dotyczy modelu Dacia Dokker produkowanego w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 i 2021. Samochód był oferowany jako osobowa wersja kombivan, furgon dostawczy Dokker Van oraz uterenowiona odmiana Dokker Stepway. Na wybranych rynkach ten sam model występował również pod nazwą Renault Dokker.
W samochodzie znajdują się dwie główne skrzynki bezpieczników i przekaźników. Pierwsza jest zamontowana pod deską rozdzielczą w kabinie, a druga znajduje się pod maską, obok akumulatora. Obsada pozycji zależy od silnika, skrzyni biegów, klimatyzacji, ogrzewania elektrycznego, wersji wyposażenia i rynku sprzedaży.
Dacia Dokker wykorzystuje rozwiązania techniczne zbliżone do modelu Lodgy. Jeżeli szukasz schematów do innych modeli marki, zobacz również bezpieczniki Dacia Lodgy, bezpieczniki Dacia Logan oraz bezpieczniki Dacia Duster.
Najczęściej szukane: w układzie skrzynki oznaczonym jako 260-1 za zapalniczkę odpowiada bezpiecznik F33 – 15 A. Tylne gniazdo akcesoriów jest zabezpieczone przez F8 – 15 A, natomiast dodatkowe gniazdo w panelu 260-2 przez F10 – 15 A.
Najczęściej sprawdzane bezpieczniki Dacia Dokker
| Nie działa… | Bezpiecznik | Lokalizacja |
|---|---|---|
| Zapalniczka / przednie gniazdo 12 V | F33 – 15 A | Skrzynka w kabinie, panel 260-1 |
| Tylne gniazdo akcesoriów | F8 – 15 A | Skrzynka w kabinie, panel 260-1 |
| Dodatkowe gniazdo zasilania | F10 – 15 A | Panel 260-2 |
| Radio / system audio | F16 – 15 A, F34 – 15 A | Skrzynka w kabinie |
| Wycieraczki i spryskiwacze | F15 – 15 A, F38 – 30 A | Skrzynka w kabinie |
| Klakson | F10 – 10/15 A | Skrzynka w kabinie |
| Centralny zamek | F11 – 20 A | Skrzynka w kabinie |
| Kierunkowskazy i światła awaryjne | F26 – 15 A | Skrzynka w kabinie |
| Lewe światło drogowe | F2 – 7,5 A | Skrzynka w kabinie |
| Prawe światło drogowe | F3 – 7,5 A | Skrzynka w kabinie |
| Lewe światło mijania | F4 – 7,5 A | Skrzynka w kabinie |
| Prawe światło mijania | F5 – 7,5 A | Skrzynka w kabinie |
| Przednie światła przeciwmgielne | F29 – 25 A lub F36 | Skrzynka w kabinie |
| Tylne światło przeciwmgielne | F9 – 7,5 A | Skrzynka w kabinie |
| Światła stopu | F18 – 7,5 A | Skrzynka w kabinie |
| Pompa paliwa | F3 lub F4 oraz przekaźnik C / D | Komora silnika, zależnie od wersji |
| Rozrusznik | F37 – 30 A, F1 lub F5 | Kabina / komora silnika |
| ABS / ESP | F12 – 5 A, F4 i F7 | Kabina / komora silnika |
| Poduszki powietrzne | F20 – 5 A | Skrzynka w kabinie |
| Dmuchawa i klimatyzacja | F32 – 7,5 A, F39 – 40 A | Skrzynka w kabinie |
| Ogrzewanie tylnej szyby | F3 – 30 A, przekaźnik B | Komora silnika / kabina |
| Szyby elektryczne | F1, F3 i F8 panelu 260-2 | Skrzynka w kabinie |
| Lusterka elektryczne | F35 – 5 A lub F2 panelu 260-2 | Skrzynka w kabinie |
| Wspomaganie kierownicy | F22 – 5 A, F7 – 80 A | Kabina / komora silnika |
Gdzie znajdują się skrzynki bezpieczników?
W Dacii Dokker są dwie główne lokalizacje:
- Skrzynka w kabinie – pod deską rozdzielczą, za plastikową osłoną.
- Skrzynka w komorze silnika – pod maską, obok akumulatora, pod pokrywą ochronną.
W zależności od silnika i wersji wyposażenia skrzynka w komorze silnika może mieć układ oznaczony jako 777, 597-1 albo 597-2. W kabinie mogą występować panele 260-1 i 260-2.

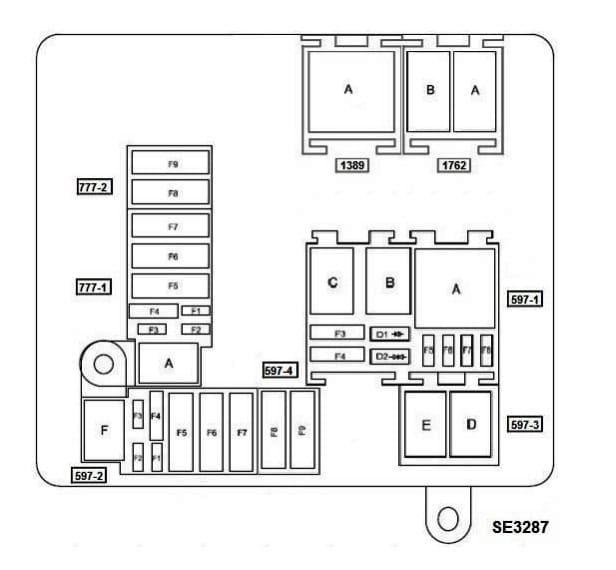

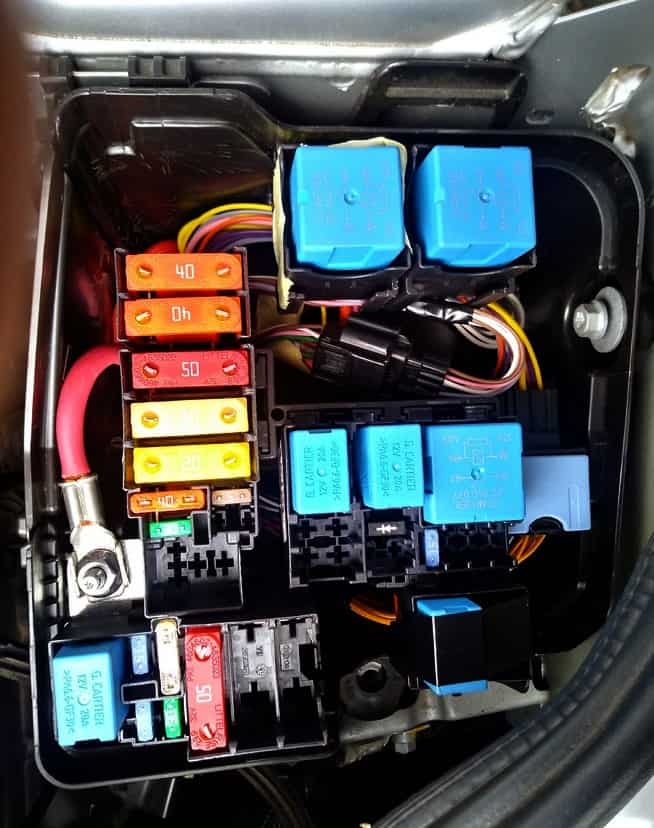

Skrzynka bezpieczników w komorze silnika

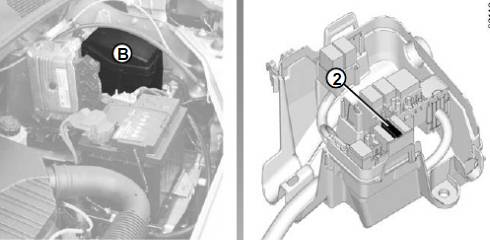

Skrzynka pod maską znajduje się obok akumulatora. Zawiera bezpieczniki dużej mocy, bezpieczniki układu silnika oraz przekaźniki pompy paliwa, rozrusznika, wentylatora chłodnicy i sprężarki klimatyzacji.
Blok 777 – bezpieczniki głównego zasilania
| Pozycja | Prąd [A] | Opis |
|---|---|---|
| F1 | – | Bezpiecznik zapasowy / brak obsady |
| F2 | 7,5 | Czujnik prądu akumulatora |
| F3 | 30 | Ogrzewanie tylnej szyby |
| F4 | 25 | ABS / ESP |
| F5 | 70 | Zasilanie obwodów F11, F23, F24, F25, F26, F27, F34 i F39 w skrzynce kabiny |
| F6 | 60 | Zasilanie obwodów F1, F14, F15, F16, F17, F18, F19, F20, F21, F22, F32, F33, F37 i F38 oraz szyb elektrycznych |
| F7 | 50 | ABS / ESP |
| F8 | 40 / 60 | Zasilanie obwodów F9 i F10 w kabinie |
| F9 | 80 | Dodatkowe elektryczne ogrzewanie wnętrza |
| A | – | Przekaźnik rezerwowy |
Blok 597-1
Ten wariant występuje w części wersji silnikowych i wyposażeniowych.
| Pozycja | Prąd [A] | Opis |
|---|---|---|
| D1 | – | Dioda sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| D2 | – | Dioda silnika wentylatora |
| F3 | 20 | Pompa paliwa |
| F4 | – | Bezpiecznik zapasowy / brak obsady |
| F5 | 15 / 20 | Zabezpieczenie obwodu silnika, rozrusznika i sprężarki klimatyzacji |
| F6 | – | Bezpiecznik zapasowy / brak obsady |
| F7 | – | Bezpiecznik zapasowy / brak obsady |
| F8 | – | Bezpiecznik zapasowy / brak obsady |
| A | – | Przekaźnik zasilania sterownika wtrysku |
| B | – | Przekaźnik sprężarki klimatyzacji albo pierwszego biegu wentylatora |
| C | – | Przekaźnik pompy paliwa |
Blok 597-2
| Pozycja | Prąd [A] | Opis |
|---|---|---|
| F1 | 30 | Rozrusznik |
| F2 | 15 | Sterownik automatycznej skrzyni biegów |
| F3 | 15 / 25 | Sprzęgło sprężarki klimatyzacji lub wentylator elektryczny |
| F4 | 25 | Pompa paliwa i układ wtryskowy |
| F5 | 50 | Przekaźnik sterowania wentylatorem układu chłodzenia silnika |
| F6 | 20 | Zasilanie złącza wiązki silnika i układu wtryskowego |
| F7 | 80 | Elektryczna pompa wspomagania kierownicy |
| A | – | Przekaźnik rezerwowy |
| E | – | Przekaźnik rozrusznika |
| D | – | Przekaźnik odłączenia pompy paliwa |
| F | – | Dodatkowy przekaźnik rozrusznika |

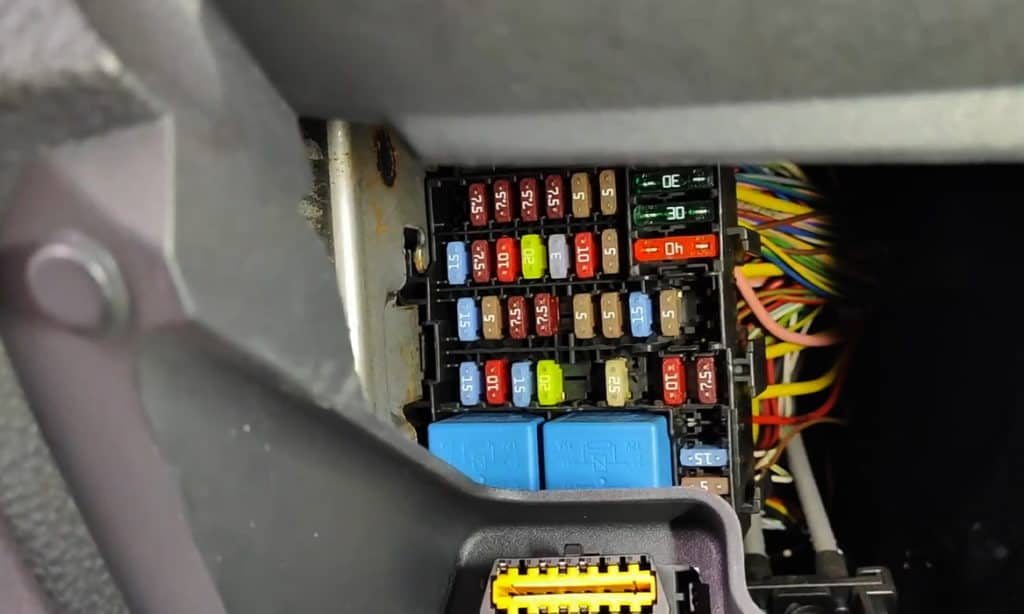

Skrzynka bezpieczników w kabinie
Skrzynka w kabinie znajduje się pod deską rozdzielczą, za osłoną ochronną. To tutaj znajdują się bezpieczniki odpowiadające m.in. za zapalniczkę, radio, wycieraczki, centralny zamek, oświetlenie, klimatyzację, lusterka, poduszki powietrzne i gniazdo diagnostyczne.

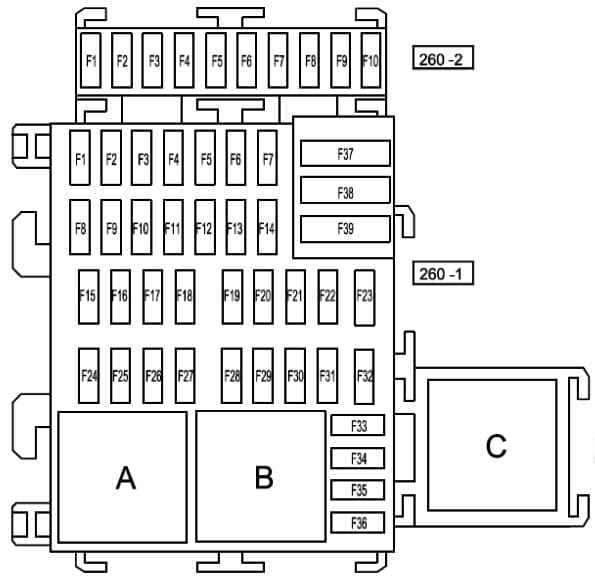

Panel 260-1
| Bezpiecznik | Prąd [A] | Chroniony obwód |
|---|---|---|
| F1 | 15 | Pompa wody |
| F2 | 7,5 | Lewe światło drogowe |
| F3 | 7,5 | Prawe światło drogowe |
| F4 | 7,5 | Lewe światło mijania |
| F5 | 7,5 | Prawe światło mijania |
| F6 | 5 | Światła pozycyjne |
| F7 | 5 | Tempomat i ogranicznik prędkości, wyłącznik ESC, centralny zamek, światła awaryjne, tryb ECO i oświetlenie tablicy rejestracyjnej |
| F8 | 15 | Tylne gniazdo akcesoriów |
| F9 | 7,5 | Tylne światło przeciwmgielne |
| F10 | 10 / 15 | Klakson i sygnały dźwiękowe |
| F11 | 20 | Centralny zamek i zamki drzwi |
| F12 | 5 | ABS i elektroniczny system stabilizacji toru jazdy |
| F13 | 10 | Oświetlenie wnętrza |
| F14 | 7,5 | Sterownik automatycznej skrzyni biegów, czujniki parkowania i tylne światła |
| F15 | 15 | Wycieraczki i spryskiwacze przedniej szyby |
| F16 | 15 | System audio i podgrzewane siedzenia |
| F17 | 7,5 | Światła do jazdy dziennej |
| F18 | 7,5 | Światła stopu |
| F19 | 5 | Sterownik wtrysku, przekaźnik pompy paliwa i przekaźnik rozrusznika |
| F20 | 5 | Poduszki powietrzne |
| F21 | 5 | Tempomat, ogranicznik prędkości, czujniki parkowania, kontrolka pasów i sterowanie ogrzewaniem tylnej szyby |
| F22 | 5 | Elektryczne wspomaganie kierownicy |
| F23 | 20 | Instalacja przyczepy |
| F24 | 15 | Zasilanie obwodów F12 i F13 |
| F25 | – | Rezerwa / brak obsady |
| F26 | 15 | Kierunkowskazy i światła awaryjne |
| F27 | 20 | Przełączniki przy kolumnie kierownicy |
| F28 | – | Rezerwa / brak obsady |
| F29 | 25 | Przednie światła przeciwmgielne |
| F30 | – | Rezerwa / brak obsady |
| F31 | 5 | Zestaw wskaźników |
| F32 | 7,5 | Wentylacja wnętrza |
| F33 | 15 | Zapalniczka / przednie gniazdo zasilania |
| F34 | 15 | Gniazdo diagnostyczne i system audio |
| F35 | 5 | Lusterka elektryczne |
| F36 | 10 | Światła przeciwmgielne |
| F37 | 30 | Rozrusznik |
| F38 | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| F39 | 40 | Klimatyzacja i układ nawiewu |
W układzie 260-1 za zapalniczkę odpowiada bezpiecznik F33 – 15 A. Przed wymianą sprawdź oznaczenia na pokrywie swojej skrzynki, ponieważ w niektórych wersjach numeracja może być przedstawiona inaczej.
Panel 260-2
| Bezpiecznik | Prąd [A] | Chroniony obwód |
|---|---|---|
| F1 | 30 | Szyby elektryczne |
| F2 | 5 | Elektryczne sterowanie lusterek |
| F3 | 30 | Szyby elektryczne |
| F4 | 5 | Moduł sterujący nadwozia BCM |
| F5 | – | Rezerwa / brak obsady |
| F6 | – | Rezerwa / brak obsady |
| F7 | – | Rezerwa / brak obsady |
| F8 | 25 | Szyby elektryczne |
| F9 | 20 | Klimatyzacja i sterowanie nawiewem |
| F10 | 15 | Dodatkowe gniazdo zasilania |
Przekaźniki w kabinie
| Przekaźnik | Opis |
|---|---|
| A | Przekaźnik dmuchawy zimnego powietrza / nawiewu |
| B | Przekaźnik ogrzewania tylnej szyby |
| C | Przekaźnik tylnych szyb elektrycznych |
Typowe usterki i szybka diagnostyka
Nie działa zapalniczka lub przednie gniazdo 12 V
Sprawdź bezpiecznik F33 – 15 A w panelu 260-1. Jeżeli bezpiecznik jest przepalony, przed wymianą odłącz ładowarkę, transmiter, kompresor lub inne urządzenie podłączone do gniazda.
Jeśli nowy bezpiecznik przepali się natychmiast, należy sprawdzić samo gniazdo, przewody i podłączone akcesoria.
Nie działa tylne gniazdo zasilania
Sprawdź F8 – 15 A w panelu 260-1. Jeżeli problem dotyczy dodatkowego gniazda w innej części kabiny, sprawdź również F10 – 15 A w panelu 260-2.
Nie działa radio
Sprawdź F16 – 15 A oraz F34 – 15 A. F34 zasila również gniazdo diagnostyczne. W przypadku radia montowanego poza fabryką warto sprawdzić dodatkowy bezpiecznik znajdujący się z tyłu urządzenia.
Nie działają wycieraczki
Sprawdź F15 – 15 A oraz F38 – 30 A w skrzynce kabinowej. Jeżeli bezpieczniki są sprawne, przyczyną może być silnik wycieraczek, mechanizm, przełącznik przy kierownicy lub przewody.
Nie działa klakson
Klakson jest zabezpieczony przez F10 – 10 lub 15 A. Dokładna wartość może zależeć od wersji. Jeżeli bezpiecznik jest dobry, sprawdź sam klakson, masę i sterowanie w kierownicy.
Silnik kręci, ale nie uruchamia się
Sprawdź bezpiecznik F19 – 5 A w kabinie oraz bezpieczniki i przekaźniki pompy paliwa i wtrysku w komorze silnika. Zależnie od wersji będą to F3, F4, przekaźnik C albo przekaźnik D.
Rozrusznik nie reaguje
Sprawdź F37 – 30 A w kabinie oraz F1 albo F5 w skrzynce pod maską. W bloku 597-2 znajdują się również przekaźniki rozrusznika E i F.
Nie działa nawiew lub klimatyzacja
Sprawdź F32 – 7,5 A, F39 – 40 A oraz F9 – 20 A w panelu 260-2. Przy braku działania sprężarki należy sprawdzić również bezpieczniki i przekaźniki klimatyzacji w skrzynce pod maską.
Nie działa ogrzewanie tylnej szyby
Sprawdź bezpiecznik F3 – 30 A w bloku 777 oraz przekaźnik B w kabinie. Jeżeli są sprawne, przyczyną może być przewód przy klapie albo przerwana ścieżka grzewcza na szybie.
Nie działają szyby elektryczne
Sprawdź F1, F3 i F8 w panelu 260-2 oraz główny bezpiecznik zasilania F6 w skrzynce pod maską. Jeśli problem dotyczy tylko tylnych szyb, sprawdź także przekaźnik C.
Świeci kontrolka ABS lub ESP
Sprawdź F12 – 5 A w kabinie oraz F4 i F7 w bloku 777. Kontrolka ABS/ESP może jednak oznaczać również uszkodzenie czujnika koła albo błąd sterownika, dlatego warto wykonać diagnostykę komputerową.
Nie działa pompa wspomagania kierownicy
Sprawdź F22 – 5 A w kabinie oraz F7 – 80 A w bloku 597-2. Bezpiecznik 80 A jest elementem dużej mocy i przed jego wymianą należy odłączyć akumulator.
Jak bezpiecznie wymienić bezpiecznik?
Przed wyjęciem bezpiecznika wyłącz zapłon i wszystkie urządzenia elektryczne. Bezpiecznik należy wymienić na element o dokładnie takim samym amperażu.
Nie stosuj mocniejszego bezpiecznika. Może to doprowadzić do przegrzania przewodów, uszkodzenia sterownika albo pożaru instalacji. Jeżeli nowy bezpiecznik przepala się ponownie, należy znaleźć przyczynę zwarcia.
Opis skrzynek może się różnić w zależności od silnika i wyposażenia. Najważniejszym punktem odniesienia jest zawsze etykieta na pokrywie skrzynki w konkretnym samochodzie.
