Ten schemat dotyczy modelu Dacia Solenza X41, produkowanego w latach 2003, 2004 i 2005. Samochód był dostępny z różnymi poziomami wyposażenia oraz w wersjach z klimatyzacją i bez klimatyzacji. Z tego powodu układ skrzynki w komorze silnika może się różnić.
W Dacii Solenza znajdują się dwie główne skrzynki: panel bezpieczników w kabinie oraz skrzynka bezpieczników i przekaźników w komorze silnika. W tym wpisie znajdziesz opis bezpieczników od zapalniczki, radia, wycieraczek, świateł, klaksonu, pompy paliwa, szyb elektrycznych, dmuchawy, klimatyzacji i ogrzewania tylnej szyby.
Jeżeli szukasz schematu do następcy Solenzy, zobacz również bezpieczniki Dacia Logan oraz bezpieczniki Dacia Logan MCV.
Najważniejsze: za zapalniczkę odpowiada bezpiecznik F16 – 15 A w skrzynce po lewej stronie deski rozdzielczej. Ten sam bezpiecznik zasila również radio.
Najczęściej sprawdzane bezpieczniki Dacia Solenza
| Nie działa… | Bezpiecznik | Lokalizacja |
|---|---|---|
| Zapalniczka | F16 – 15 A | Skrzynka w kabinie |
| Radio | F02 – 15 A, F16 – 15 A | Skrzynka w kabinie |
| Wycieraczki przedniej szyby | F07 – 20 A | Skrzynka w kabinie |
| Spryskiwacz przedniej szyby | F06 – 10 A | Skrzynka w kabinie |
| Klakson | F12 – 15 A | Skrzynka w kabinie |
| Kierunkowskazy i światła awaryjne | F13 – 25 A | Skrzynka w kabinie |
| Lewe światło mijania | F08 – 7,5 A | Skrzynka w kabinie |
| Prawe światło mijania | F09 – 7,5 A | Skrzynka w kabinie |
| Lewe światło drogowe | F10 – 7,5 A | Skrzynka w kabinie |
| Prawe światło drogowe | F11 – 7,5 A | Skrzynka w kabinie |
| Tylne światło przeciwmgielne | F19 – 7,5 A | Skrzynka w kabinie |
| Przednie światła przeciwmgielne | F28 – 20 A | Skrzynka w kabinie |
| Ogrzewanie tylnej szyby | F20 – 25 A | Skrzynka w kabinie |
| Szyby elektryczne | F23 – 30 A | Skrzynka w kabinie |
| Dmuchawa nawiewu | F17 – 30 A | Skrzynka w kabinie |
| Dodatkowe zasilanie dmuchawy w wersji z klimatyzacją | F26 – 30 A | Skrzynka w kabinie |
| Pompa paliwa / cewka zapłonowa | F05 – 10 A, F04 i przekaźnik H | Kabina / komora silnika |
| Wentylator chłodnicy | F01 – 25 A lub F02 – 40 A | Komora silnika, zależnie od klimatyzacji |
| Sprężarka klimatyzacji | F03 – 7,5 A, pozycja A | Komora silnika |
Gdzie znajduje się skrzynka bezpieczników?
Główna skrzynka w kabinie znajduje się po lewej stronie deski rozdzielczej, w okolicy słupka i stanowiska kierowcy. Skrzynka w komorze silnika jest zamontowana przed lewym mocowaniem kolumny amortyzatora.
Wersje wyposażone w klimatyzację mają bardziej rozbudowany układ przekaźników i bezpieczników pod maską. Przed wyjęciem elementu porównaj oznaczenia z pokrywą skrzynki w swoim samochodzie.
Skrzynka bezpieczników w kabinie
Panel w kabinie odpowiada za większość urządzeń używanych przez kierowcę: oświetlenie, zapalniczkę, radio, wycieraczki, szyby elektryczne, klakson, nawiew, światła awaryjne i ogrzewanie tylnej szyby.
| Bezpiecznik | Prąd [A] | Chroniony obwód |
|---|---|---|
| F02 | 15 | Zestaw wskaźników, moduł sterujący kabiny UCE, lampka sufitowa, radio |
| F03 | 20 | Moduł sterujący kabiny UCE, panel sterowania ogrzewaniem i klimatyzacją |
| F04 | 15 | Moduł UCE kabiny, gniazdo diagnostyczne, sterownik poduszek powietrznych, pierścień immobilizera przy stacyjce |
| F05 | 10 | Sterownik wtrysku, przekaźnik pompy paliwa i cewki zapłonowej, zestaw wskaźników |
| F06 | 10 | Pompa spryskiwacza przedniej szyby, światła cofania, włącznik świateł stopu, panel ogrzewania i klimatyzacji |
| F07 | 20 | Przełącznik wycieraczek, funkcja pracy przerywanej w module UCE, silnik wycieraczek przedniej szyby |
| F08 | 7,5 | Lewe światło mijania, kontrolka w zestawie wskaźników |
| F09 | 7,5 | Prawe światło mijania |
| F10 | 7,5 | Lewe światło drogowe, kontrolka świateł drogowych |
| F11 | 7,5 | Prawe światło drogowe |
| F12 | 15 | Klakson |
| F13 | 25 | Moduł UCE kabiny, kierunkowskazy, światła awaryjne, gniazdo diagnostyczne |
| F14 | 7,5 | Lewe przednie i tylne światła pozycyjne, podświetlenie przełączników, panelu nawiewu, zestawu wskaźników, zapalniczki i radia |
| F15 | 7,5 | Prawe przednie i tylne światła pozycyjne |
| F16 | 15 | Zapalniczka i radio |
| F17 | 30 | Dmuchawa ogrzewania i wentylacji kabiny |
| F19 | 7,5 | Tylne światło przeciwmgielne, kontrolka w zestawie wskaźników |
| F20 | 25 | Ogrzewanie tylnej szyby |
| F21 | 5 | Sterownik wtrysku / sterownik silnika |
| F23 | 30 | Lewe i prawe szyby elektryczne |
| F26 | 30 | Dmuchawa nawiewu – tylko samochody wyposażone w klimatyzację |
| F28 | 20 | Przednie światła przeciwmgielne |
Za zapalniczkę odpowiada bezpiecznik F16 – 15 A. Jeżeli wraz z zapalniczką przestało działać radio, w pierwszej kolejności sprawdź właśnie tę pozycję.
Skrzynka w komorze silnika – wersja bez klimatyzacji
W samochodach bez klimatyzacji skrzynka pod maską ma prostszy układ. Znajdują się w niej bezpieczniki i przekaźniki odpowiedzialne głównie za wentylator chłodnicy, układ wtryskowy, pompę paliwa, cewkę zapłonową i opcjonalne przednie światła przeciwmgielne.
| Pozycja | Prąd [A] | Chroniony obwód |
|---|---|---|
| F01 | 25 | Wentylator chłodnicy silnika |
| F04 | 30 | Wtryskiwacze, grzałka sondy lambda, zawór odpowietrzania pochłaniacza par paliwa, sterownik wtrysku, pompa paliwa, cewka zapłonowa i czujnik prędkości pojazdu |
| B | 30 | Przekaźnik wentylatora chłodnicy silnika |
| D | 30 | Przekaźnik układu wtryskowego, sterownika silnika, zaworu pochłaniacza par paliwa, grzałki sondy lambda i czujnika prędkości |
| E* | 30 | Przekaźnik przednich świateł przeciwmgielnych – jeśli występują |
| H | 30 | Przekaźnik pompy paliwa i cewki zapłonowej |
* Pozycja E występuje w samochodach wyposażonych w przednie światła przeciwmgielne.

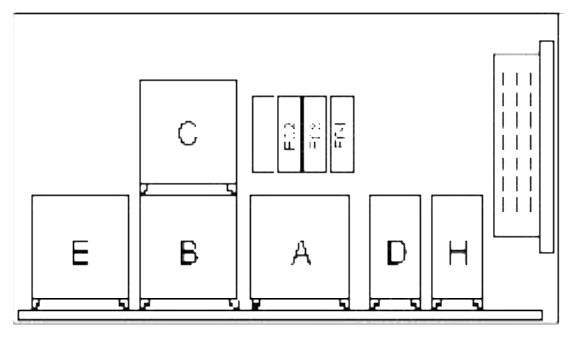

Skrzynka w komorze silnika – wersja z klimatyzacją
Wersje wyposażone w klimatyzację mają dodatkowy bezpiecznik i przekaźnik kompresora oraz osobne sterowanie pierwszym i drugim biegiem wentylatora chłodnicy.
| Pozycja | Prąd [A] | Chroniony obwód |
|---|---|---|
| F02 | 40 | Wentylator chłodnicy silnika |
| F03 | 7,5 | Sprężarka / kompresor klimatyzacji |
| F04 | 30 | Wtryskiwacze, grzałka sondy lambda, zawór odpowietrzania pochłaniacza par paliwa, sterownik wtrysku, pompa paliwa, cewka zapłonowa i czujnik prędkości pojazdu |
| A | 30 | Przekaźnik sprężarki klimatyzacji |
| B | 30 | Przekaźnik pierwszego biegu wentylatora chłodnicy |
| C | 40 | Przekaźnik drugiego biegu wentylatora chłodnicy |
| D | 30 | Przekaźnik układu wtryskowego, sterownika silnika, zaworu pochłaniacza par paliwa, grzałki sondy lambda i czujnika prędkości |
| E* | 30 | Przekaźnik przednich świateł przeciwmgielnych – jeśli występują |
| H | 30 | Przekaźnik pompy paliwa i cewki zapłonowej |
* Pozycja E występuje w samochodach wyposażonych w przednie światła przeciwmgielne.
Typowe usterki i szybka diagnostyka
Nie działa zapalniczka
Sprawdź bezpiecznik F16 – 15 A w skrzynce po lewej stronie deski rozdzielczej. Ten sam obwód zasila radio, dlatego obie funkcje mogą przestać działać jednocześnie.
Jeżeli nowy bezpiecznik przepala się natychmiast, odłącz ładowarkę, transmiter, kompresor lub inne urządzenie podłączone do gniazda.
Nie działa radio
Sprawdź przede wszystkim F16 – 15 A oraz F02 – 15 A. Jeżeli nie działa tylko podświetlenie radia, sprawdź również F14 – 7,5 A.
Nie działają wycieraczki
Silnik i sterowanie przednimi wycieraczkami są zabezpieczone przez F07 – 20 A. Pompa spryskiwacza korzysta z obwodu F06 – 10 A.
Nie działa klakson
Sprawdź F12 – 15 A. Jeśli bezpiecznik jest dobry, przyczyną może być sam klakson, przewód masowy, włącznik w kierownicy albo połączenie elektryczne.
Nie działa ogrzewanie tylnej szyby
Sprawdź F20 – 25 A. Jeżeli bezpiecznik jest sprawny, obejrzyj złącza przy szybie oraz ścieżki grzewcze.
Nie działa dmuchawa nawiewu
Sprawdź F17 – 30 A. W samochodach z klimatyzacją sprawdź również F26 – 30 A. Usterkę może powodować także opornik dmuchawy, przełącznik prędkości lub silnik wentylatora.
Silnik kręci, ale nie uruchamia się
Sprawdź F05 – 10 A, F21 – 5 A oraz F04 – 30 A w komorze silnika. Warto skontrolować także przekaźniki D i H, które odpowiadają za układ wtryskowy, pompę paliwa i cewkę zapłonową.
Nie włącza się wentylator chłodnicy
W wersji bez klimatyzacji sprawdź F01 – 25 A oraz przekaźnik B. W samochodzie z klimatyzacją sprawdź F02 – 40 A oraz przekaźniki B i C odpowiedzialne za pierwszy i drugi bieg wentylatora.
Nie działa klimatyzacja
Sprawdź F03 – 7,5 A oraz przekaźnik A w komorze silnika. Warto sprawdzić także F17 i F26 związane z dmuchawą kabiny.
Jak bezpiecznie wymienić bezpiecznik?
Wyłącz zapłon oraz urządzenie zasilane przez dany obwód. Wyjmij bezpiecznik odpowiednimi szczypcami i sprawdź, czy metalowy mostek jest przerwany. Nowy bezpiecznik musi mieć identyczny amperaż.
Nie zakładaj mocniejszego bezpiecznika. Może to spowodować przegrzanie przewodów, uszkodzenie modułu albo pożar instalacji. Jeżeli nowy bezpiecznik ponownie się przepala, trzeba znaleźć przyczynę zwarcia.
Obsadzenie wolnych pozycji może różnić się zależnie od silnika, wersji wyposażenia i rynku sprzedaży. Najważniejszym punktem odniesienia pozostaje opis na pokrywie skrzynki konkretnego samochodu.
Inne schematy Dacia
Na stronie znajdziesz również schematy bezpieczników do innych modeli tej marki:
- Dacia Logan – bezpieczniki i skrzynka bezpieczników
- Dacia Logan MCV – bezpieczniki
- Dacia Duster – bezpieczniki i przekaźniki
- Dacia Dokker – schemat bezpieczników
- Dacia Lodgy – schemat bezpieczników
- Wszystkie modele Dacia
FAQ
Gdzie jest skrzynka bezpieczników w Dacii Solenza?
Główna skrzynka znajduje się po lewej stronie deski rozdzielczej, w okolicy stanowiska kierowcy. Druga skrzynka znajduje się pod maską, przed lewym mocowaniem kolumny amortyzatora.
Gdzie jest bezpiecznik zapalniczki?
Za zapalniczkę odpowiada F16 – 15 A w skrzynce bezpieczników w kabinie.
Który bezpiecznik odpowiada za radio?
Sprawdź F16 – 15 A oraz F02 – 15 A. Podświetlenie radia jest również powiązane z F14.
Gdzie jest bezpiecznik wycieraczek?
Za silnik i sterowanie przednimi wycieraczkami odpowiada F07 – 20 A. Pompa spryskiwacza jest powiązana z F06 – 10 A.
Gdzie jest bezpiecznik klaksonu?
Klakson jest zabezpieczony bezpiecznikiem F12 – 15 A.
Gdzie jest bezpiecznik pompy paliwa?
Układ pompy paliwa jest powiązany z F05 w kabinie, F04 w komorze silnika oraz przekaźnikiem H.
Gdzie jest bezpiecznik szyb elektrycznych?
Lewe i prawe szyby elektryczne są zabezpieczone bezpiecznikiem F23 – 30 A.
Gdzie jest bezpiecznik ogrzewania tylnej szyby?
Ogrzewanie tylnej szyby jest zabezpieczone bezpiecznikiem F20 – 25 A.
Czym różni się skrzynka w wersji z klimatyzacją?
Wersja z klimatyzacją ma dodatkowy bezpiecznik i przekaźnik sprężarki oraz dwa stopnie sterowania wentylatorem chłodnicy. Z tego powodu układ przekaźników pod maską jest większy.
Czy schemat pasuje do Dacii Solenza 2003 i 2005?
Schemat bazuje na dokumentacji dla rocznika 2004, ale układ jest stosowany w modelu Solenza X41 produkowanym w latach 2003-2005. Mogą występować różnice zależne od silnika, wyposażenia i rynku, dlatego trzeba porównać oznaczenia z pokrywą skrzynki.
