Dacia Lodgy J92 2012-2022 – bezpieczniki, skrzynki i przekaźniki
Ten schemat dotyczy modelu Dacia Lodgy J92, produkowanego w latach 2012-2022. Samochód występował jako wersja pięcio- lub siedmioosobowa, a także jako Lodgy Stepway. Dostępne były silniki benzynowe, wysokoprężne i wersje LPG.
W trakcie produkcji zmieniano wyposażenie oraz układ panelu bezpieczników. Wcześniejsze samochody najczęściej mają blok z dodatkowymi pozycjami A, B i C. W późniejszych lub bogatszych wersjach mogą występować także pozycje D i J. Różnią się również przypisania części numerów od 14 do 21.
Przed wymianą bezpiecznika należy porównać wygląd skrzynki oraz symbole na jej osłonie z odpowiednim wariantem przedstawionym w artykule.
Dacia Lodgy jest technicznie spokrewniona z modelem Dokker. Na stronie znajdziesz także schemat bezpieczników Dacia Dokker, Dacia Logan MCV oraz Dacia Duster.
Najczęściej sprawdzane obwody
| Problem | Wcześniejszy panel | Późniejszy panel |
|---|---|---|
| Nie działa radio | Pozycja 31 | Pozycja 32 |
| Rozrusznik nie reaguje | Pozycja 32 | Pozycja 33 |
| Nie działają przednie wycieraczki | Pozycje 15 i 33 | Pozycje 15 i 34 |
| Nie działa dmuchawa nawiewu | Pozycja 34 | Pozycja 35 |
| Problemy z pompą paliwa lub wtryskiem | Pozycje 18 i 19 | Pozycja 19 |
| Świeci kontrolka ABS lub ESC | Pozycje 12 i 14 | Pozycja 12 oraz bezpieczniki pod maską |
| Nie działa centralny zamek | Pozycja 11 | Pozycja 11 |
| Nie działa klakson | Pozycja 10 | Pozycja 10 |
| Nie działają podgrzewane fotele | Pozycja 21 | Pozycja 16 |
| Nie działają podgrzewane lusterka | Pozycja 37 | Pozycja 38 |
| Nie działają przednie światła przeciwmgielne | Pozycja 38 | Pozycja 39 |
Gdzie znajdują się skrzynki bezpieczników?
W Dacii Lodgy występują dwa główne miejsca z bezpiecznikami:

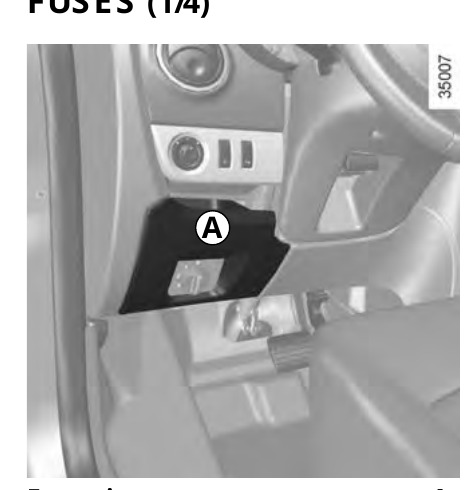

- Skrzynka w kabinie – po lewej stronie deski rozdzielczej, pod osłoną obok kierownicy.

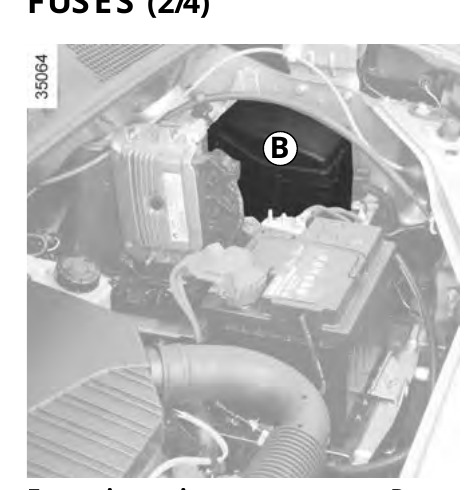

- Skrzynka w komorze silnika – obok akumulatora, pod plastikową pokrywą.
Pod maską znajdują się przede wszystkim bezpieczniki i przekaźniki układu silnika, pompy paliwa, rozrusznika, wentylatora chłodnicy, ABS/ESP, wspomagania kierownicy i ogrzewania tylnej szyby.

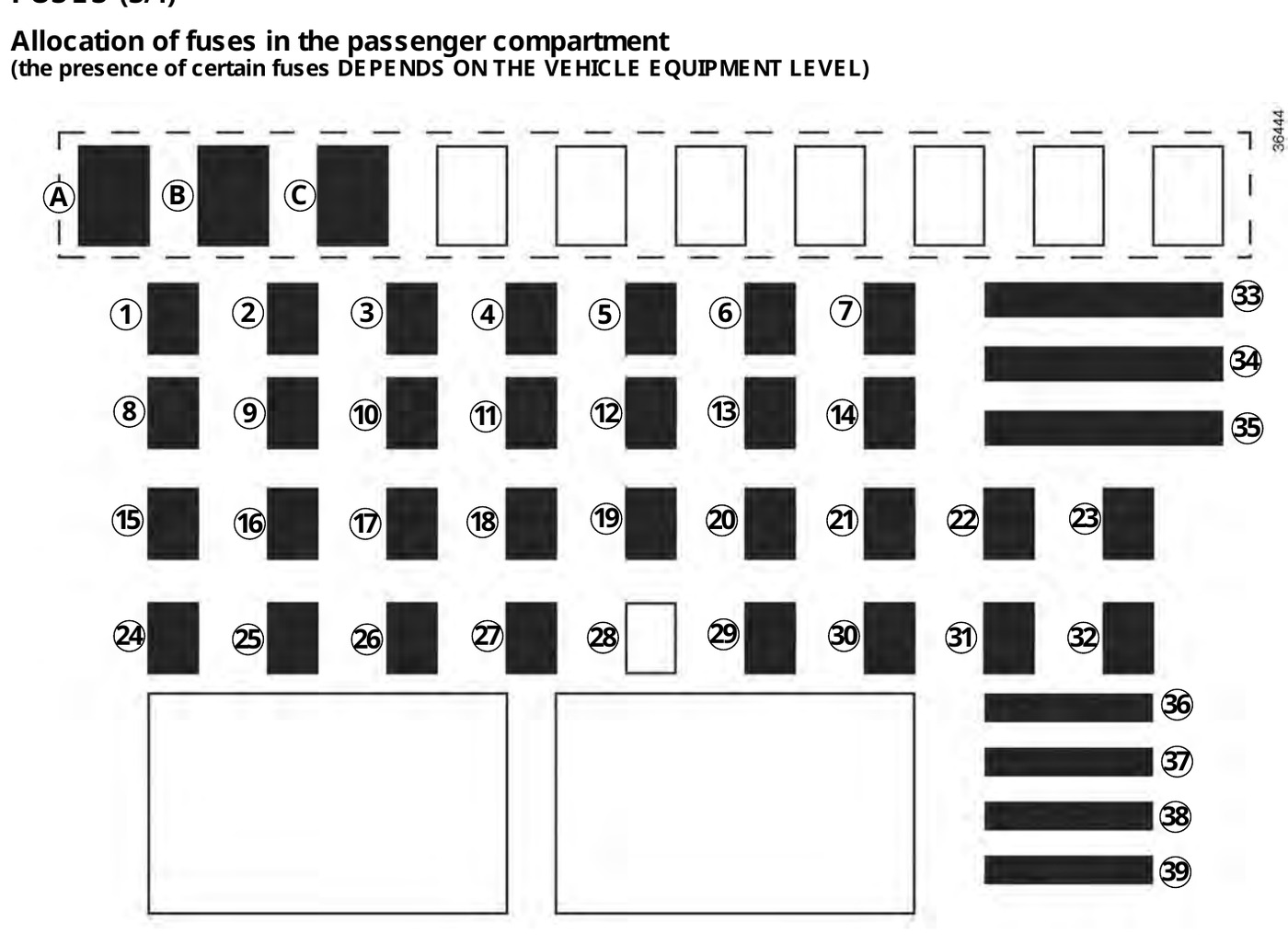

Wcześniejszy wariant skrzynki w kabinie
Ten układ jest częściej spotykany w samochodach z pierwszych lat produkcji. W górnej części panelu występują dodatkowe pozycje A, B i C. Układ należy rozpoznać po wyglądzie skrzynki, a nie wyłącznie po roczniku.
| Pozycja | Chroniony obwód |
|---|---|
| A | Tylne szyby elektryczne |
| B | Elektryczna regulacja lusterek zewnętrznych |
| C | Przednie szyby elektryczne |
| 1 | Instalacja LPG |
| 2 | Lewe światło drogowe |
| 3 | Prawe światło drogowe |
| 4 | Lewe światło mijania |
| 5 | Prawe światło mijania |
| 6 | Lewe światła pozycyjne |
| 7 | Prawe światła pozycyjne |
| 8 | Tylne gniazdo akcesoriów |
| 9 | Tylne światło przeciwmgielne |
| 10 | Klakson |
| 11 | Automatyczne ryglowanie drzwi / centralny zamek |
| 12 | Elektroniczny system stabilizacji toru jazdy ESC |
| 13 | Oświetlenie wnętrza |
| 14 | ABS i ESC |
| 15 | Światła cofania i sterowanie wycieraczkami przedniej szyby |
| 16 | Tempomat, ogranicznik prędkości, lusterko wsteczne, kontrolka pasów i czujniki parkowania |
| 17 | Światła do jazdy dziennej |
| 18 | Światła stopu |
| 19 | Pompa paliwa i układ wtryskowy |
| 20 | Poduszki powietrzne |
| 21 | Podgrzewane siedzenia |
| 22 | Elektryczne wspomaganie kierownicy |
| 23 | Miejsce przeznaczone dla wyposażenia dodatkowego |
| 24 | Kierunkowskazy |
| 25 | Moduł elektryczny kabiny UCH |
| 26 | Moduł elektryczny kabiny UCH |
| 27 i 29 | Sterowanie przy kolumnie kierownicy |
| 28 | Nieużywany / rezerwa |
| 30 | Miejsce przeznaczone dla wyposażenia dodatkowego |
| 31 | Zestaw wskaźników |
| 32 | Radio i system audio |
| 33 | Rozrusznik |
| 34 | Przednie wycieraczki |
| 35 | Dmuchawa i wentylacja wnętrza |
| 36 | Zapalniczka / przednie gniazdo zasilania |
| 37 | Gniazdo diagnostyczne |
| 38 | Podgrzewanie lusterek zewnętrznych |
| 39 | Przednie światła przeciwmgielne |
Późniejszy wariant skrzynki w kabinie
W późniejszych lub lepiej wyposażonych samochodach w górnym rzędzie mogą pojawić się dodatkowe pola D i J. Część podstawowych obwodów została także przypisana do innych numerów niż we wcześniejszym wariancie.
| Pozycja | Chroniony obwód |
|---|---|
| A | Tylne szyby elektryczne |
| B | Elektryczna regulacja lusterek zewnętrznych |
| C | Przednie szyby elektryczne |
| D | Automatyczna skrzynia biegów lub skrzynia Quickshift |
| J | Gniazdo akcesoriów przy trzecim rzędzie siedzeń |
| 1 | Instalacja LPG |
| 2 | Lewe światło drogowe |
| 3 | Prawe światło drogowe |
| 4 | Lewe światło mijania |
| 5 | Prawe światło mijania |
| 6 | Przednie światła pozycyjne |
| 7 | Tylne światła pozycyjne |
| 8 | Tylne gniazdo akcesoriów |
| 9 | Tylne światło przeciwmgielne |
| 10 | Klakson |
| 11 | Automatyczne ryglowanie drzwi / centralny zamek |
| 12 | Elektroniczny system stabilizacji toru jazdy ESC |
| 13 | Oświetlenie wnętrza |
| 14 | Światła cofania |
| 15 | Przednie wycieraczki |
| 16 | Podgrzewane siedzenia |
| 17 | Światła do jazdy dziennej |
| 18 | Światła stopu |
| 19 | Pompa paliwa i układ wtryskowy |
| 20 | Poduszki powietrzne |
| 21 | Tempomat, ogranicznik prędkości, kontrolka pasów i czujniki parkowania |
| 22 | Elektryczne wspomaganie kierownicy |
| 23 | Miejsce przeznaczone dla wyposażenia dodatkowego |
| 24 | Kierunkowskazy |
| 25 | Nieużywany / rezerwa |
| 26 | Moduł elektryczny kabiny UCH |
| 27 i 29 | Sterowanie przy kolumnie kierownicy |
| 28 | Nieużywany / rezerwa |
| 30 | Miejsce przeznaczone dla wyposażenia dodatkowego |
| 31 | Zestaw wskaźników |
| 32 | Radio i system audio |
| 33 | Rozrusznik |
| 34 | Przednie wycieraczki |
| 35 | Dmuchawa i wentylacja wnętrza |
| 36 | Zapalniczka / przednie gniazdo zasilania |
| 37 | Gniazdo diagnostyczne |
| 38 | Podgrzewanie lusterek zewnętrznych |
| 39 | Przednie światła przeciwmgielne |
Skrzynka bezpieczników i przekaźników w komorze silnika
Układ pod maską jest mocno uzależniony od zastosowanego silnika, klimatyzacji, skrzyni biegów, systemu Start-Stop, dodatkowego ogrzewania oraz instalacji LPG. Z tego powodu przed wymianą należy korzystać z oznaczeń umieszczonych na konkretnej skrzynce.
W przykładowym układzie spotykanym w roczniku 2018 występują następujące obwody:
| Pozycja | Prąd [A] | Chroniony obwód |
|---|---|---|
| 2 | 7,5 | Czujnik prądu akumulatora |
| 3 | 30 | Ogrzewanie tylnej szyby |
| 4 | 25 | ABS / ESP |
| 5 | 70 | Zasilanie części obwodów skrzynki w kabinie |
| 6 | 60 | Zasilanie skrzynki kabinowej i szyb elektrycznych |
| 7 | 50 | ABS / ESP |
| 8 | 40 / 60 | Zasilanie wybranych obwodów w kabinie |
| 9 | 80 | Dodatkowe elektryczne ogrzewanie wnętrza |
| 12 | 20 | Pompa paliwa |
| 14 | 15 / 20 | Układ silnika, rozrusznik lub sprężarka klimatyzacji – zależnie od wersji |
| 18 | 30 | Rozrusznik |
| 19 | 15 | Sterownik automatycznej skrzyni biegów |
| 20 | 15 / 25 | Sprzęgło sprężarki klimatyzacji albo wentylator elektryczny |
| 21 | 25 | Pompa paliwa i układ wtryskowy |
| 22 | 50 | Sterowanie wentylatorem chłodnicy |
| 23 | 20 | Zasilanie wiązki silnika i układu wtryskowego |
| 24 | 80 | Elektryczna pompa wspomagania kierownicy |
Przekaźniki pod maską – przykładowy wariant
| Przekaźnik | Funkcja |
|---|---|
| R2 | Zasilanie sterownika wtrysku |
| R3 | Sprężarka klimatyzacji lub pierwszy bieg wentylatora chłodnicy |
| R4 | Pompa paliwa |
| R5 | Rozrusznik |
| R6 | Odłączenie pompy paliwa |
| R7 | Dodatkowy przekaźnik rozrusznika |
Typowe problemy elektryczne
Nie działają przednie wycieraczki
We wcześniejszym panelu należy sprawdzić pozycje 15 i 34. W późniejszym układzie sprawdź pozycje 15 i 34, ale pełnią one oddzielne funkcje związane ze sterowaniem i zasilaniem wycieraczek.
Jeżeli bezpieczniki są sprawne, częstą przyczyną jest zużyty silnik, zatarty mechanizm wycieraczek, uszkodzona manetka albo przewody.
Rozrusznik nie działa
Sprawdź pozycję 33 w głównej skrzynce kabiny oraz bezpieczniki i przekaźniki pod maską. W przykładowym układzie silnikowym rozrusznik jest powiązany z pozycjami 14 i 18 oraz przekaźnikami R5 i R7.
Silnik kręci, ale nie uruchamia się
Sprawdź obwód pompy paliwa i wtrysku. W panelu kabinowym odpowiada za niego głównie pozycja 19. Pod maską mogą występować osobne bezpieczniki pompy, wtrysku i sterownika silnika oraz przekaźnik pompy paliwa.
Nie działa radio
W prawidłowym schemacie instrukcji radio jest przypisane do pozycji 32. Jeżeli radio zostało zamontowane poza fabryką, może mieć dodatkowy bezpiecznik na przewodzie zasilającym albo z tyłu urządzenia.
Nie działa dmuchawa nawiewu
W prawidłowym układzie należy sprawdzić pozycję 35. Przy sprawnym bezpieczniku przyczyną może być silnik dmuchawy, opornik, regulator prędkości lub panel sterowania nawiewem.
Świeci kontrolka ABS lub ESC
We wcześniejszym układzie sprawdź pozycje 12 i 14. W późniejszym panelu podstawowe zasilanie ESC jest pod pozycją 12. Dodatkowe bezpieczniki dużej mocy znajdują się pod maską.
Kontrolka może również oznaczać uszkodzony czujnik prędkości koła, przewód albo sterownik, dlatego sama kontrola bezpieczników nie zawsze wystarczy.
Nie działa centralny zamek
Sprawdź pozycję 11. Jeżeli nie reagują tylko jedne drzwi, problem częściej dotyczy siłownika zamka, przewodów w przelotce lub złącza niż głównego bezpiecznika.
Nie działają światła
Światła mijania są przypisane do pozycji 4 i 5, drogowe do 2 i 3, pozycyjne do 6 i 7, tylne przeciwmgielne do 9, a przednie przeciwmgielne do 39.
Jeżeli przestała działać tylko jedna lampa, najpierw należy sprawdzić żarówkę, oprawkę i złącze. Bezpiecznik częściej powoduje awarię całego przypisanego obwodu.
Jak bezpiecznie wymienić bezpiecznik?
Przed wyjęciem bezpiecznika wyłącz zapłon i wszystkie odbiorniki elektryczne. Nowy bezpiecznik musi mieć identyczny amperaż jak element zamontowany fabrycznie.
Nie stosuj bezpiecznika o wyższej wartości. Może to doprowadzić do przegrzania przewodów, uszkodzenia sterownika lub pożaru instalacji.
Jeżeli nowy bezpiecznik przepala się ponownie, należy znaleźć przyczynę zwarcia. Przy bezpiecznikach dużej mocy w komorze silnika zalecane jest odłączenie akumulatora.
Inne schematy Dacia
- Dacia Dokker 2012-2021 – bezpieczniki i przekaźniki
- Dacia Logan MCV – schemat bezpieczników
- Dacia Duster – bezpieczniki i przekaźniki
- Dacia Solenza 2003-2005 – bezpieczniki
- Wszystkie schematy Dacia
FAQ
Gdzie znajduje się skrzynka bezpieczników w Dacii Lodgy?
Główna skrzynka znajduje się po lewej stronie deski rozdzielczej, za osłoną obok kierownicy. Drugi blok znajduje się pod maską, w pobliżu akumulatora.
Dlaczego schemat z internetu nie zgadza się z moim samochodem?
W Lodgy występują różne warianty panelu. Zmieniano między innymi pozycje 14-21 oraz dodatkowe pola oznaczone literami. Należy porównać wygląd skrzynki i oznaczenia na pokrywie.
Gdzie jest bezpiecznik radia?
W oficjalnym układzie instrukcji radio znajduje się pod pozycją 32.
Gdzie jest bezpiecznik rozrusznika?
Podstawowy bezpiecznik rozrusznika znajduje się pod pozycją 33 w kabinie. Dodatkowe zabezpieczenia i przekaźniki znajdują się pod maską.
Gdzie jest bezpiecznik wycieraczek?
Układ wycieraczek jest powiązany z pozycjami 15 i 34. Ich dokładna funkcja zależy od wariantu panelu.
Gdzie jest bezpiecznik pompy paliwa?
W kabinie układ pompy paliwa i wtrysku jest najczęściej przypisany do pozycji 19. Pod maską może znajdować się dodatkowy bezpiecznik oraz przekaźnik pompy.
Czy schemat pasuje do Dacii Lodgy Stepway?
Tak, ale bogatsze wyposażenie wersji Stepway może powodować obecność dodatkowych bezpieczników. Najważniejszy jest wygląd panelu i opis na jego osłonie.
