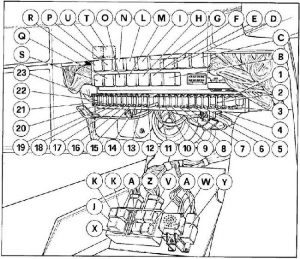

Ferrari 328 (1986-1989) – bezpieczniki schemat

Numer A Funkcja
1 25 Silnik elektryczny dla świateł drogowych i mijania – Nagrzewnica R.H.
2 25 Grzejnik L.H.
3 15 Migające światło dzienne – Gniazdo prądowe – Zamek drzwiowy – Światła wewnętrzne
4 15 Zapalniczki samochodowe – światła postojowe – Lampki postojowe
5 20 Wentylator elektryczny do skraplacza A C.
6 20 Lewy wentylator elektryczny do grzejników wodnych
7 20 Prawy wentylator elektryczny do grzejników wodnych
8 20 Klaksony – zegar – radio
9 7,5 Elektrozawór zimnego startu
10 15 L.H. światło drogowe i odpowiednie światło ostrzegawcze
11 15 R.H. światła główne
12 10 L.H. światła mijania
13 10 R.H. światła mijania
14 7,5 Światła przednie – Światła tylne
15 7,5 Światła przednie – Światła tylne
16 15 Parking lights lamp – Instrument panel lights -Front fog lights
17 20 System klimatyzacji
18 20 Silnik okna L.H.
19 20 Silnik okna R.H.
20 15 Pompa paliwa
21 7.5 Urządzenie – wyświetlacze do sterowania ogrzewaniem – Rozszerzone lusterka wsteczne
22 15 Wycieraczka szyby przedniej – Spryskiwacz szyby przedniej – Światło wsteczne
23 15 światła kierunkowskazów – światła tylne stop
Numer Przekaźnik Numer części
A Przekaźnik dla dmuchaw nagrzewnic 0 332 014 113
B Przekaźnik dla silnika podnoszenia reflektorów R.H. 0 332 204 101
C Przekaźnik dla wysokich/niskich prędkości wycieraczek 0 332 204 101
D Przekaźnik dla silnika podnoszenia reflektorów 0 332 204 101
E Przekaźnik dla reflektorów L.H., silnik podnoszący 0 332 204 101
F Przekaźnik dla elektro-wentylatora skraplacza A C. 0 332 014 113
G Przekaźnik dla lewego wentylatora grzejnika wodnego 0 332 014 113
H Przekaźnik ostrzegawczy 0 332 014 113
K Przekaźniki dla dmuchaw nagrzewnic 0 332 014 113
J Światła kierunkowskazów
1 Przekaźnik dla prawego elektrowentylatora wody 0 332 014 113
L Przekaźnik dla świateł mijania 0 332 014 113
M Przekaźnik dla świateł drogowych 0 332 014 113
N Przekaźnik do migania 0 332 014 113
0 Przekaźnik dla świateł zewnętrznych 0 332 015 006
P Przekaźnik do pracy w trybie klimatyzacji 0 332 204 101
Q Przekaźnik do silników okiennych 0 332 014 113
R Przekaźnik pompy paliwowej 0 332 014 113
S Przekaźnik uruchamiania pompy wtrysku paliwa 0 332 204 101
T Przekaźnik do lekkich silników podnoszących (z włączonymi niskimi belkami) 0 332 014 113
U Przekaźnik dla kluczowych, kontrolowanych usług 0 332 014 113
V Przekaźnik do sterowania klimatyzatorem 0 332 014 113
X Przekaźnik czasowy wycieraczki szyby przedniej
Y Zegar światła wewnętrznego.
Z Przekaźnik dla sprężarki A.C. 0 332 014 113
W Zespół sterujący pasami bezpieczeństwa
