Ferrari FF (2011-2016) – bezpieczniki schemat

Bezpieczniki i przekaźniki komputerowe

Numer A Funkcja
F12 15 Prawe światło drogowe
F13 15 Lewe światło drogowe
F31 7.5 INT/A dla systemów klimatyzacji i ogrzewania, Węzeł komputerowy
F32 10 Oświetlenie na nogi i stopni, oświetlenie przedziału bagażowego, boczny przekaźnik znacznikowy, cewka przekaźnika schowka na rękawiczki
F33 30 Elektronicznie sterowana przekładnia Węzeł przekładni
F35 7.5 Cewki przekaźników świateł drogowych, spryskiwacz reflektorów, podświetlenie przycisków, adaptacyjne reflektory ECU, reflektory, wspomaganie kierownicy, system rozrywki
F36 10 Czujniki parkowania, klapa wlewu paliwa, cewka przekaźnika
F37 10 Węzeł panelu przyrządów
F38 15 Siłownik zamka bagażowego, sterowanie wycieraczką ECU
F39 15 Gniazdo EOBD, syrena antykradzieżowa. Węzeł klimatyzacji
F40 30 Podgrzewana szyba tylna
F41 15 Odgławianie dyszy spryskiwacza szyby przedniej
F42 7.5 Alternator
F43 30 T28. Zasilanie przekaźników T29, T26, T27
F44 20 Ogrzewanie foteli pasażerów, zapalniczka samochodowa
F47 30 Drzwi po stronie kierowcy, okno elektryczne po stronie kierowcy
F48 30 Drzwi po stronie pasażera, okno elektryczne po stronie pasażera
F49 7.5 Rain sensor, parking sensors, seats, suspension lift, Japan navigation system, electrochromic mirror
F50 7.5 Węzeł poduszki powietrznej
F51 7.5 Elektronicznie sterowana przekładnia Węzeł przekładni, przycisk zapłonu
F52 15 Gniazdo zasilania, ogrzewanie fotela kierowcy, sterowanie wycieraczką przekaźnik ECU
Przekaźnik
T01 20 Przekaźnik świateł mijania
T11 30 Podgrzewany przekaźnik tylnej szyby
T12 30 Przekaźnik serwisowy 1 (w zależności od wyłącznika zapłonu INT/A)
T13 50 Zwora (zasilanie serwisowe 2)

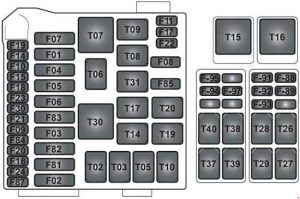

Bezpieczniki i przekaźniki w przedziale pasażerskim po stronie pasażera

Numer A Funkcja
F01 40 +30 wentylator grzejnika elektrycznego 2
F02 40 +30 ABS (zawory)
F03 70 Zasilanie szyn zbiorczych dla F-107, F-108, F-91, F-92, F-109, F-104, F-103
F04 50 +30 ABS (pompa)
F05 40 +30 Węzeł klimatyzacji
F06 40 +30 wentylator grzejnika elektrycznego 1
F07 20 +30 Przekaźnik klaksonowy
F08 7.5 Kompresor systemu klimatyzacji i ogrzewania
F09 7.5 +30 Wykrywanie alternatywnego czujnika
F10 30 +30 Szyna zbiorcza dla F-94, F-95, F-106
F11 25 Lewy brzeg czujników tlenu
F14 15 +30 Przekaźnik świateł drogowych
F15 30 +30 Przełącznik zapłonu
F16 25 +30 Zasilanie silnika prawobrzeżnego
F17 25 +30 Zasilanie sterujące silnikiem lewobrzeżnym
F20 30 +30 Zasilanie prawego banku cylindrów
F21 30 +30 Przekaźnik pompy hydraulicznej systemu 4WD
F22 15 Lewy brzeg (cewka zapłonowa)
F24 15 Prawy brzeg (cewka zapłonowa)
F30 30 +30 Przekaźnik uruchamiania
F81 50 +30 Pompa paliwowa ECU ESD
F82 70 +30 Pokładowy sterownik ECU i zasilacz przedziału bagażowego ECU
F83 50 +30 Przekaźnik pompy powietrza
F84 30 +30 Węzeł sterowania zawieszeniem
F85 25 Spryskiwacz reflektorów
F87 25 Prawy brzeg czujników tlenu
F88 10 +15 Układ wtryskowy lewego cylindra
F89 10 +15 Prawy zespół cylindrów układ wtryskowy
F90 7.5 +15 4WD przedni moduł różnicowy ECU
F91 7.5 +30 Węzeł ciśnienia w oponach, reflektor LH przekaźnik modułu LED
F92 10 +30 RH przekaźnik modułu reflektora LED, przekaźnik zatrzymania światła EPB – aktywowany przekaźnik kontroli światła stop
F94 15 +30 Radio/CAN box/ICP/ICP/clock springing/Japan navigation system stabilizator
F95 10 +30 Stabilizator prądu
F102 10 +30 ABS (elektroniczny)
F103 20 +30 4WD przedni moduł różnicowy ECU
F104 15 +30 4WD elektryczny przekaźnik wentylatora chłodzącego
F105 30 +30 ABS (zawory)
F106 7.5 +30 Oświetlenie kontrolne przedziału pasażerskiego
F107 10 +30 Zasilanie prawego banku cylindrów
F108 10 +30 Zasilanie systemu wtrysku lewego cylindra, przekaźnik rozruchowy
F109 7.5 +30 Dodatkowy przekaźnik światła stopu
Przekaźnik
T02 30 Przekaźnik świateł drogowych
T03 30 Przekaźnik świetlny sterowania przedziałem pasażerskim
T05 30 Dodatkowy przekaźnik światła stopu
T06 30 Przekaźnik wentylatora chłodzenia akumulatorowego (wstępnie ustawiony)
T07 50 Przekaźnik klaksonowy
T08 30 Klimatyzacja i ogrzewanie Przekaźnik sprężarki
T09 30 Lewy system wtrysku paliwa z banku lewego przekaźnika głównego
T10 30 Prawy system wtrysku paliwa z prawej strony cylindra
T14 30 Przekaźnik elektrycznego wentylatora chłodzącego 4WD
T17 10
20
Przekaźnik INT/A (urządzenia wyłączone z zapłonu)
T19 30 Przekaźnik wyłącznika światła stopu aktywowany przez EPB
T20 30 Przekaźnik uruchamiania
T26 30 Wycieraczka szyby przedniej pierwszy przekaźnik prędkości
T27 30 Wycieraczka szyby przedniej drugi przekaźnik prędkości
T28 30 Przekaźnik pompy spryskiwacza szyby przedniej
T29 30 Przekaźnik pompy spryskiwacza tylnej szyby
T30 50 Przekaźnik pompy powietrza
T31 30 Przekaźnik pompy spryskiwacza reflektora
T37 30 Przekaźnik wentylatora grzejnika 2
T38 30 Lewy reflektor Zasilanie modułu LED
T39 30 Zasilanie prawego reflektora Moduł LED
T40 30 Przekaźnik wentylatora grzejnika 1

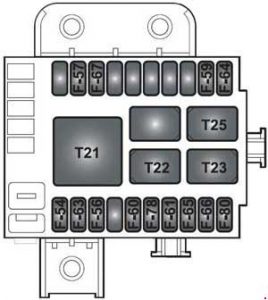

Bezpieczniki i przekaźniki na konsoli środkowej

Numer A Funkcja
F54 30 +30 Wzmacniacz HiFi
F56 30 +30 Węzeł stanowiska kierowcy
F57 7.5 Oznaczniki boczne 1 (przód LH i tył RH)
F59 7.5 Odwrotne zasilanie światłem
F60 30 +30 Węzeł pozycji pasażera
F61 20 +30 Przekaźnik zapalniczki papierosów
F63 15 +30 Główna skrzynia biegów sterowana elektronicznie
F64 7.5 Zasilanie siłownika klapy wlewu paliwa
F65 20 +30 Siłownik zamka drzwiowego
F66 30 +30 Szyna zbiorcza w CS-SCM3
F67 7.5 Oznaczniki boczne 2 (przód RH i tył LH)
F78 15 +30 Sterowanie wycieraczką Przekaźnik ECU
F80 30 +30 Szyna zbiorcza w zasilaczu CS-SCM3
Przekaźnik
T21 50 Przekaźnik boczny
T22 30 Odwrotny przekaźnik światła
T23 30 Przekaźnik klapy wlewu paliwa
T25 30 Przekaźnik główny przekładni sterowany elektronicznie

Bezpieczniki i przekaźniki w bagażniku

Numer A Funkcja
F96 10 +30 Przekaźnik zamka bagażowego
F97 10 +30 Elektroniczny węzeł pozycjonowania pasażera, płyta zaczepu bagażnika
F98 15 +30 Gniazdo kondycjonera baterii
F100 7.5 +30 Pozycja kierowcy Węzeł stanowiska kierowcy, podnośnik zawieszenia ECU
F101 10 +30 Elementy rozrywkowe
Przekaźnik
T40 30 Przekaźnik zamka komory rękawic
T41 30 Przekaźnik zamknięcia luki bagażowej
T42 30 Przekaźnik ECU sterujący wycieraczką
T43 30 Przekaźnik zapalniczki papierosów

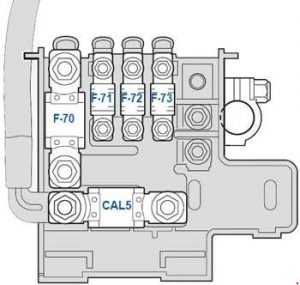

Bezpieczniki i przekaźniki w komorze baterii

Numer A Funkcja
CAL5 CAL5 Zasilanie (rozrusznik silnika i alternator)
F70 150 Przekaźnik silnika i bezpiecznik zasilania ECU (SCM)
F71 50 Przednia pompa podnosząca
F72 40 Moc hamulca postojowego
F73 70 Moc ECU tablicy rozdzielczej
