Bezpieczniki i przekaźniki komputerowe
Numer | A | Funkcja |
F12 | 15 | Prawe światłe drogowe |
F13 | 15 | Lewa światłe drogowe |
F31 | 7.5 | ENT/A do tablicy rozdzielczej ECU i cewek przekaźników węzła komputerowego |
F32 | 10 | Oświetlenie kopułkowe, oświetlenie stóp i stopni. Cewka przekaźnika bocznego |
F33 | 30 | Speciale: Lewy silnik systemowy Brembo EPB |
F34 | 30 | Spider: Węzeł kontroli zawieszenia Speciale: prawy silnik systemowy Brembo EPB |
F35 | 7.5 | Sterowanie oświetleniem stopu, sterowanie sprzęgłem, węzeł klimatyzacji |
F36 | 10 | System wolumetryczny i system kradzieży, czujniki parkowania, cewka przekaźnika klapy wlewu paliwa |
F37 | 10 | Sterowanie światłem stopu, węzeł panelu sterowania urządzeniem, węzeł sterowania zawieszeniem |
F38 | 15 | Siłownik zamka bagażowego |
F39 | 15 | Urządzenia tablicy rozdzielczej ECU (połączenie NBC) |
F40 | 30 | Podgrzewana szyba tylna |
F42 | 7.5 | Alternator |
15 | Speciale: gniazdo ładowania USB | |
F43 | 30 | Spryskiwacz szyby przedniej/ zasilacz przekaźnika drążkowego |
F44 | 20 | Ogrzewanie foteli pasażerów, zapalniczka samochodowa |
F47 | 30 | Drzwi po stronie kierowcy, okno elektryczne po stronie kierowcy |
F48 | 30 | Drzwi po stronie pasażera, okno elektryczne po stronie pasażera |
F49 | 7.5 | Czujnik deszczu i zmierzchu, czujniki parkowania, kontrola hamulca postojowego, kontrola regulacji kolumn, światła awaryjne, węzeł kierownicy, węzeł sterowania różnicowego, radio, interfejs skrzynki CAN |
F50 | 7.5 | Węzeł poduszki powietrznej, czujnik wagi |
F51 | 7.5 | Półautomatyczny węzeł przekładni |
F52 | 15 | Gniazdo zasilania, ogrzewanie fotela kierowcy |
F53 | 10 | Zasilanie panelu przyrządów Zasilanie węzła |
Przekaźnik | ||
T01 | 20 | Przekaźnik świateł mijania |
T11 | 30 | Podgrzewany przekaźnik tylnej szyby |
T12 | 30 | Przekaźnik serwisowy 1 (w zależności od wyłącznika zapłonu INT/A) |
T13 | 50 | Zwora (zasilanie serwisowe 2) |

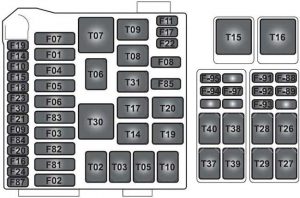

Bezpieczniki i przekaźniki w przedziale pasażerskim po stronie pasażera
Numer | A | Funkcja |
F01 | 60 | Spider: +30 Przekaźnik wentylatora grzejnika 2 |
40 | Speciale: prawy przekaźnik wentylatora grzejnika | |
F02 | 30 | Spider: +30 ABS (zawory) Speciale: F97, F98 bezpieczniki topikowe do ABS |
F03 | 30 | Spider: +30 Węzeł górny twardy (pompa) |
F04 | 50 | +30 ABS (pompa) |
F05 | 40 | +30 Węzeł klimatyzacji |
F06 | 50 | Spider: +30 Przekaźnik wentylatora grzejnika 1 |
40 | Speciale: Przekaźnik lewego wentylatora grzejnika | |
F07 | 20 | +30 Przekaźnik klaksonowy |
F08 | 7.5 | Kompresor systemu klimatyzacji i ogrzewania |
F09 | 7.5 | +30 Dodatkowy przekaźnik światła stopu (trzecie światło stopu) |
F10 | 15 | Spider: +30 Przekaźnik pompy paliwa 1 Speciale: system monitorowania ciśnienia w oponach + DRL ECU |
F11 | 25 | Lewy czujnik tlenu |
F14 | 15 | Spider: +30 Wysokoenergetyczny przekaźnik |
10 | Speciale: +30 High beam relay | |
F15 | 7.5 | Spider: +30 Zasilanie przekaźnika sterowniczego stopu aktywowanego przez EPB, prawy przekaźnik zasilania modułu LED modułu oświetlenia głównego |
10 | Speciale: +30 Zasilanie przekaźnika sterującego stopem EPB, prawy przekaźnik zasilania modułu LED zasilania | |
F16 | 25 | +30 Zasilanie silnika prawobrzeżnego |
F17 | 25 | +30 Zasilanie sterujące silnikiem lewobrzeżnym |
F18 | 10 | +30 Zasilanie systemu wtryskowego banku lewego cylindra, przekaźnik główny banku cylindra LH z wtryskiem głównym |
F19 | 10 | +30 Zasilanie prawego banku cylindrów |
F20 | 30 | +30 Prawy zespół cylindrów układ wtryskowy głównego przekaźnika |
F21 | 15 | Spider: +30 Przekaźnik pompy paliwa 2 |
30 | Speciale: +30 Zabezpieczenie wyłącznika zapłonu | |
F22 | 15 | Lewy brzeg (cewka zapłonowa) |
F23 | 10 | Spider: +30 ABS (elektroniczny) |
30 | Speciale: węzeł kontroli zawieszenia | |
F24 | 15 | Prawy brzeg (cewka zapłonowa) |
F30 | 30 | +30 Wzmacniacz HI-FI przekaźnik |
F81 | 40 | Spider: +30 Dodatkowy zasilacz ECU |
50 | Speciale: Pompa paliwa ECU | |
F82 | 70 | +30 ECU tablicy rozdzielczej i ECU tylnego panelu bocznego zasilacza sieciowegoii po stronie kierowcy |
F83 | 50 | +30 Przekaźnik pompy powietrza |
F84 | 15 | Spider: +30 Przekaźnik pompy paliwa 1 |
30 | Speciale: Ochrona bezpieczników F94 F95 F96 | |
F85 | 25 | Spryskiwacz reflektorów |
F87 | 25 | Prawy brzeg czujników tlenu |
F88 | 10 | +15 Układ wtryskowy lewego cylindra |
F89 | 10 | +15 Prawy zespół cylindrów układ wtryskowy |
F91 | 15 | Spider: +30 Węzeł ciśnienia w oponach, reflektor LH przekaźnik modułu LED |
10 | Speciale: czujniki banku lewego cylindra | |
F92 | 7.5 | Spider: +30 Wykrywanie alternatywnego czujnika |
10 | Speciale: prawe czujniki banku butli | |
F93 | 30 | Spider: +30 Przełącznik zapłonu |
7.5 | Speciale: silnik jonizujący ECU | |
F94 | 15 | +30 Skrzynka radiowa/CAN/ICP/dock springing/Stabilizator systemu nawigacji japońskiej |
F95 | 10 | +30 Stabilizator prądu |
F96 | 7.5 | Speciale: +15 wyłącznik zapłonu, stabilizowany dla przycisków |
F97 | 30 | Spider: +30 Stabilizator wzmacniacza Beckera Speciale: hydraulika ABS |
F98 | 10 | Speciale: elektronika ABS |
Przekaźnik | ||
T02 | 30 | Przekaźnik świateł drogowych |
T03 | 30 | Spider: Przekaźnik drugiej prędkości pompy paliwa |
T05 | 30 | Spider: Przekaźnik pompy paliwa 2 |
T06 | 30 | Spider: Przekaźnik komory rękawic |
T07 | 50 | Przekaźnik klaksonowy |
T08 | 30 | Klimatyzacja i ogrzewanie Przekaźnik sprężarki |
T09 | 30 | Lewy system wtrysku paliwa z banku lewego przekaźnika głównego |
T10 | 30 | Prawy system wtrysku paliwa z prawej strony cylindra |
T14 | 30 | Spider: Przekaźnik pompy paliwa 1 |
T17 | 10 20 |
Przekaźnik INT/A (urządzenia wyłączone z zapłonu) |
T19 | 30 | Przekaźnik wyłącznika światła stopu aktywowany przez EPB |
T20 | 30 | Spider: Przekaźnik uruchamiania |
T26 | 10 20 |
Wycieraczka szyby przedniej pierwszy przekaźnik prędkości |
T27 | 10 20 |
Wycieraczka szyby przedniej drugi przekaźnik prędkości |
T28 | 30 | Przekaźnik pompy spryskiwacza szyby przedniej |
T29 | 30 | Dodatkowy przekaźnik światła stopu (trzecie światło stopu) |
T30 | 50 | Przekaźnik pompy powietrza |
T31 | 30 | Przekaźnik pompy spryskiwacza reflektora |
T37 | 30 | Spider: Przekaźnik wentylatora grzejnika 2 Speciale: +15 stabilizowana moc podświetlenia przycisków |
T38 | 30 | Lewy reflektor Zasilanie modułu LED |
T39 | 30 | Zasilanie prawego reflektora Moduł LED |
T40 | 30 | Spider: Przekaźnik wentylatora grzejnika 1 Speciale: Start enable przekaźnika |

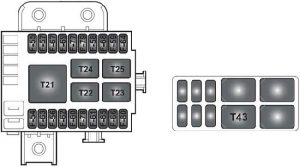

Bezpieczniki i przekaźniki na tylnym panelu bocznym po stronie kierowcy
Numer | A | Funkcja |
F54 | 15 | +30 Wentylator chłodzący przekładni |
F56 | 30 | Spider: +30 Węzeł stanowiska kierowcy |
F57 | 7.5 | Oznaczniki boczne 1 (przód LH i tył RH) |
F59 | 7.5 | Odwrotne zasilanie światłem |
F60 | 30 | Spider: +30 Położenie pasażera Węzeł pozycji pasażera Speciale: Aktywna aerodynamika |
F61 | 7.5 | +30 Kod pozycji kierowcy (elektroniczny), podnośnik przedni |
F62 | 7.5 | Spider: +30 Kod pozycji pasażera (elektroniczny) |
F63 | 15 | Spider: +30 Półautomatyczna przekładnia główna przekaźnika |
20 | Speciale: +30 Półautomatyczny przekaźnik główny przekładni | |
F64 | 7.5 | Zasilanie siłownika klapy wlewu paliwa |
F65 | 20 | +30 Siłownik zamka drzwiowego |
F66 | 7.5 | +30 Półautomatyczny węzeł skrzyni biegów |
F67 | 7.5 | Oznaczniki boczne 2 (przód RH i tył LH) |
F78 | 15 | +30 Ładowarka baterii |
F80 | 30 | +30 Przekaźnik uruchamiania |
Przekaźnik | ||
T21 | 50 | Przekaźnik boczny |
T22 | 30 | Odwrotny przekaźnik światła |
T23 | 30 | Przekaźnik klapy wlewu paliwa |
T24 | 30 | Przekaźnik wentylatora chłodzącego przekładni |
T25 | 30 | Półautomatyczny przekaźnik główny przekładni |
T43 | 30 | Spider: Włączenie przekaźnika startowego |
R1 | – | Przekaźnik zasilania rozrusznika |
R2 | – | Przekaźnik zasilania rozrusznika |

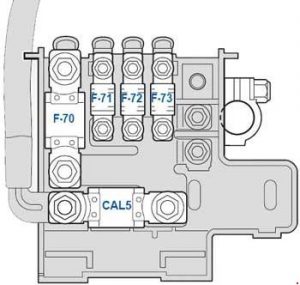

Bezpieczniki i przekaźniki w komorze baterii
Numer | A | Funkcja |
CAL5 | CAL5 | Zasilanie (rozrusznik silnika i alternator) |
F70 | 150 | Przekaźnik silnika i bezpiecznik zasilania ECU (SCM) |
F71 | 40 | Przednia pompa podnosząca |
F72 | 40 | Spider: Moc hamulca postojowego |
F73 | 70 | Moc ECU tablicy rozdzielczej |
