Ferrari California (2008-2014) – bezpieczniki schemat
Bezpieczniki i przekaźniki komputerowe
| Numer | A | Funkcja |
| F12 | 15 | Prawe światło drogowe |
| F13 | 15 | Lewe światło drogowe |
| F31 | 7.5 | Jednostka AC, złącze komputera karoserii |
| F32 | 10 | Oświetlenie kopułkowe, oświetlenie studzienne i kałużowe, boczne światła obrysowe, dodatkowe światła tylne. |
| F35 | 7.5 | Sterowanie pedałem sprzęgła. Sterowanie tempomatem. Wspomaganie układu kierowniczego. Belki. |
| F36 | 10 | Satelitarny system alarmowy, czujniki parkowania, klapa wlewu paliwa. |
| F37 | 10 | Sterowanie oświetleniem stopu. |
| F38 | 15 | Zamek bagażowy |
| F39 | 15 | Radio, gniazdo diagnostyczne, interfejs skrzynki CAN. |
| F40 | 30 | Podgrzewany tylny ekran |
| F42 | 7.5 | Alternator |
| F43 | 30 | Wycieraczki szyby przedniej |
| F44 | 20 | Ogrzewanie foteli pasażerów, zapalniczka samochodowa |
| F46 | 20 | Hard top |
| F47 | 30 | Drzwi po stronie kierowcy |
| F48 | 30 | Drzwi po stronie pasażera |
| F49 | 7.5 | Wyłączniki i urządzenia sterujące oświetleniem przedziału pasażerskiego |
| F50 | 7.5 | Poduszki powietrzne |
| F51 | 7.5 | Półautomatyczna skrzynia biegów, przycisk uruchamiania silnika |
| F52 | 15 | Gniazdo zasilania ogrzewanie fotela kierowcy |
| F53 | 10 | Tablica przyrządów |
| Przekaźnik | ||
| T01 | 20 | Przekaźnik świateł mijania |
| T11 | 30 | Podgrzewany przekaźnik tylnego ekranu |
| T12 | 30 | Usługi przekaźników 1 |
| T13 | – | Świadczenie usług jumperów 2 |

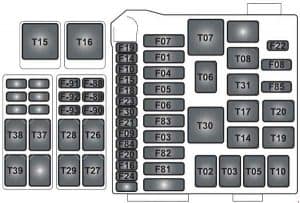

Bezpieczniki boczne dla pasażerów i przekaźniki
| Numer | A | Funkcja |
| F01 | 60 | +30 Wentylatory grzejnikowe (pierwsza prędkość obrotowa) |
| F02 | 30 | +30 ABS (zawory) |
| F03 | 30 | +30 Przełącznik zapłonu |
| F04 | 50 | +30 ABS (pompa) |
| F05 | 40 | +30 Klimatyzacja i ogrzewanie |
| F06 | 50 | +30 Wentylatory grzejnikowe (druga prędkość obrotowa) |
| F07 | 20 | +30 Klaksony |
| F08 | 7.5 | Kompresor systemu klimatyzacji i ogrzewania |
| F09 | 7.5 | +30 Dodatkowe światła stopu |
| F10 | 15 | +30 przekaźnik z zamkiem bagażnika |
| Fll | 25 | Lewy brzeg czujników tlenu |
| F14 | 15 | +30 światła drogowe |
| F15 | 7.5 | +30 wykrywanie alternatora |
| F16 | 25 | +30 Zasilanie silnika prawobrzeżnego |
| F17 | 25 | +30 Zasilanie sterujące silnikiem lewobrzeżnym |
| F18 | 10 | +30 Zasilanie systemu wtryskowego banku lewego cylindra, przekaźnik główny banku cylindra LH z wtryskiem głównym |
| F19 | 10 | +30 Zasilanie systemu wtryskowego prawego banku cylindrów, cewka przekaźnika głównego z wtryskiem banku cylindrów RH |
| F20 | 30 | +30 prawy układ wtrysku głównego przekaźnika |
| F21 | 15 | +30 Pompa paliwowa 2 |
| F22 | 15 | Lewy brzeg (cewka zapłonowa) |
| F23 | 10 | +30 ABS (elektroniczny) |
| F24 | 15 | Prawy brzeg (cewka zapłonowa) |
| F30 | 30 | +30 Starting relay |
| F81 | 40 | +30 Dodatkowy zasilacz ECU |
| F82 | 70 | +30 Pokładowy sterownik ECU i zasilacz przedziału bagażowego ECU |
| F83 | 50 | +30 Przekaźnik pompy powietrza |
| F84 | 15 | +30 Przekaźnik pompy paliwa 1 |
| F85 | 25 | Spryskiwacz reflektorów |
| F87 | 25 | Prawy brzeg czujników tlenu |
| F88 | 10 | +15 lewy zespół cylindrów układ wtryskowy |
| F93 | 30 | +30 bezpiecznik węzła sterującego zawieszeniem |
| Przekaźnik | ||
| T02 | 30 | Przekaźnik świateł drogowych |
| T05 | 30 | Przekaźnik pompy paliwa 2 |
| T06 | 30 | Przekaźnik przekaźnikowy zamka bagażowego |
| T07 | 50 | Przekaźnik klaksonowy |
| T08 | 30 | Klimatyzacja i ogrzewanie Przekaźnik sprężarki |
| T09 | 30 | Lewy system wtrysku paliwa z banku lewego przekaźnika głównego |
| T10 | 30 | Prawy zespół cylindrów z układem wtrysku głównego przekaźnika |
| T14 | 30 | Przekaźnik pompy paliwa 1 |
| T15 | 50 | Przekaźnik wentylatora grzejnika (druga prędkość obrotowa) |
| T16 | 50 | Przekaźnik wentylatora grzejnika (pierwsza prędkość obrotowa) |
| T17 | 10 20 |
Przekaźnik INT/A (urządzenia wyłączone z zapłonu) |
| T19 | 30 | Przekaźnik kontroli światła stopu |
| T20 | 30 | Przekaźnik uruchamiania |
| T26 | 30 | Przekaźnik wycieraczki szyby przedniej (pierwsza prędkość) |
| T27 | 30 | Przekaźnik wycieraczki szyby przedniej (druga prędkość) |
| T28 | 30 | Przekaźnik pompy spryskiwacza szyby przedniej |
| T29 | 30 | Dodatkowy przekaźnik światła stopu (trzecie światło stopu) |
| T30 | 50 | Przekaźnik pompy powietrza |
| T37 | 30 | Lewy dodatkowy przekaźnik światła tylnego |
| T38 | 30 | Zasilanie lewego reflektora Moduł LED |
| T39 | 30 | Zasilanie prawego reflektora Moduł LED |
| T31 | 30 | Przekaźnik pompy spryskiwacza reflektora |
Bezpieczniki i przekaźniki na konsoli środkowej
| Numer | A | Funkcja |
| F54 | 20 | +30 Wzmacniacz HI-FI |
| F56 | 30 | +30 Pozycja kierowcy |
| F57 | 7.5 | Oznaczniki boczne 1 (przód LH i tył RH) |
| F59 | 7.5 | Światła wsteczne |
| F60 | 30 | +30 Pozycja pasażera |
| F61 | 7.5 | +30 Pozycja kierowcy (elektroniczna) |
| F62 | 7.5 | +30 Pozycja pasażera (elektroniczna) |
| F63 | 15 | +30 Półautomatyczna przekładnia główna przekaźnika |
| F64 | 7.5 | Siłownik klapy wlewu paliwa |
| F65 | 20 | Siłownik zamka drzwiowego |
| F66 | 7.5 | +30 Półautomatyczna skrzynia biegów |
| F67 | 7.5 | Oznaczniki boczne 2 (przód RH i tył LH) |
| F78 | 15 | +30 Ładowarka baterii |
| F80 | 30 | +30 Wzmacniacz BassBox |
| Przekaźnik | ||
| T21 | 50 | Przekaźnik boczny |
| T22 | 30 | Odwrotny przekaźnik światła |
| T23 | 30 | Przekaźnik klapy wlewu paliwa |
| T24 | 30 | Dodatkowy przekaźnik światła tylnego |
| T25 | 30 | Półautomatyczny przekaźnik główny przekładni |

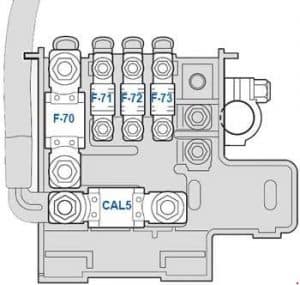

Bezpieczniki i przekaźniki w komorze silnika
| Numer | A | Funkcja |
| CAL2 | CAL2 | Zasilanie (rozrusznik silnika i alternator) |
| F70 | 150 | Zasilanie i przekaźnik silnika |
| F71 | 40 | Hard top pompa |
| F72 | 40 | Moc hamulca postojowego |
| F73 | 70 | Moc ECU tablicy rozdzielczej |
