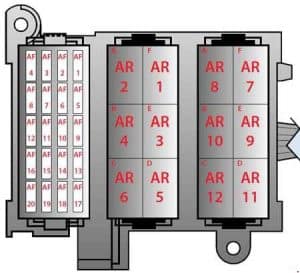

Bezpieczniki i przekaźniki przedziału bagażowego
Numer | A | Funkcja |
AF1 | 15 | Światła drogowe |
AF2 | 25 | Światła mijania |
AF3 | 7.5 | RH światła drogowe |
AF4 | 15 | RH światła mijania |
AF5 | 7,5 | RH światła mijania, Płytka świetlna, oświetlenie włącznikowe |
AF6 | 15 | Lampki tylne |
AF7 | 7,5 | LH światła drogowe |
AF8 | 15 | LH światła mijania |
AF9 | 5 | +30 Panel sterowania, jednostka sterująca Bluetooth |
AF10 | 15 | Klaksony |
AF11 | — | Dostępne położenie |
AF12 | – | Dostępne położenie |
AF13 | 30 | Spryskiwacze reflektorów |
AF14 | 30 | Siłownik przedniej pokrywy |
AF15 | 5 | + 15 Panel przyrządów, wewnętrzny rozrząd pomiaru czasu świecenia ECU, bezpieczeństwo dzieci, dezaktywacja poduszki powietrznej pasażera |
AF16 | 5 | Przednie i tylne światła pozycyjne RH |
AF17 | 15 | Migające światła wewnętrzne, migające wskaźniki zagrożenia i kierunkowskazy |
AF18 | 15 | Komora rękawic na deskę rozdzielczą |
AF19 | – | Dostępne położenie |
AF20 | 5 | Przednie i tylne światła pozycyjne LH i RH |
Przekaźnik | ||
AR1 | 30 | LH Wentylator |
AR2 | 30 | RH Wentylator |
AR3 | 30 | Siłownik do otwierania pokrywy |
AR4 | 30 | Bezpieczeństwo dzieci |
AR5 | 20 | Światła drogowe |
AR6 | 20 | Światła mijania |
AR7 | 20 | Komora rękawic na deskę rozdzielczą |
AR8 | – | Dostępne położenie |
AR9 | 20 | Światła pozycyjne |
AR10 | 20 | Światła postojowe |
AR11 | 20 | Oświetlenie tablicy rejestracyjnej, oświetlenie włącznikowe |
AR12 | 20 | Klaksony |

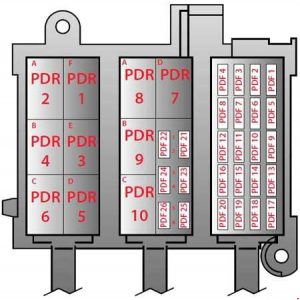

Bezpieczniki i przekaźniki prawego przedziału pasażerskiego
Numer | A | Funkcja |
PDF1 | 10 | +15 RH Motronic, pin 86 na przekaźnikach PDR8 i PDR9 |
PDF2 | 7,5 | Tylne światła przeciwmgielne |
PDF3 | 7,5 | Zewnętrzne lusterko wsteczne odszraniania |
PDF4 | I5 | RH Sondy lambda |
PDF5 | 15 | Światła stopu |
PDF6 | 25 | +30 Wycieraczka szyby przedniej |
PDF7 | 30 | Podgrzewana szyba tylna |
PDF8 | 10 | Pozytywny z głównego przekaźnika RH. (PDR10) |
PDF9 | 20 | +15 Radio, przełącznik lusterka wstecznego, klapa zbiornika paliwa, przełącznik kierunkowskazów, zapalniczka samochodowa, czujniki parkowania |
PDF10 | 30 | +30 Radio, wzmacniacz radiowy, czujniki parkowania |
PDF11 | – | Dostępne położenie |
PDF12 | 15 | Miernik przepływu powietrza, zawór przelewowy spalin, pompa diagnostyczna zapobiegająca parowaniu, zawór zapobiegający parowaniu, przekaźnik immobilizera, zawór kolektora dolotowego, przekaźnik A.C. |
PDF13 | 5 | +15 System alarmowy, immobilizer |
PDF14 | 5 | +30 System alarmowy, immobilizer |
PDF15 | — | Dostępne położenie |
PDF16 | 15 | Cewki zapłonowe RH, wtryskiwacze RH |
PDF17 | 15 | Spryskiwacz szyby przedniej/ wycieraczka |
PDF18 | 15 | +30 kluczyk |
PDF19 | — | Dostępne położenie |
PDF20 | 10 | RH Warianty czasowe |
PDF21 | 7.5 | +30 RH Motronic |
PDF22 | – | Dostępne położenie |
PDF23 | 30 | RH Motronic (główny) |
PDF24 | 10 | +15 ABS – ASR – ESP |
PDF25 | 15 | +30 Przekaźnik pompy paliwa 1 (PDR8) i przekaźnik pompy paliwa 2 (PDR9) |
PDF26 | 10 | +87 System monitorowania ciśnienia w oponach (TPMS) |
Przekaźnik | ||
PDR1 | – | Immobilizer (specyfikacja przełącznika BOSCH) |
PDR2 | 30 | Urządzenia obsługiwane kluczem |
PDR3 | 30 | Podgrzewana szyba tylna/odmrażarka tylnego lusterka wstecznego |
PDR4 | 20 | Tylne światła przeciwmgielne |
PDR5 | 30 | +30 Wycieraczka szyby przedniej |
PDR6 | 20 | +15 Wycieraczka szyby przedniej |
PDR7 | 20 | +Podgrzewane siedzenia |
PDR8 | 20 | Pompa paliwowa RH – prędkość 1 (BOSCH) |
PDR9 | 20 | Pompa paliwowa RH – Prędkość 2 (BOSCH) |
PDR10 | 20 | Główny dla RH Motronic (BOSCH) |

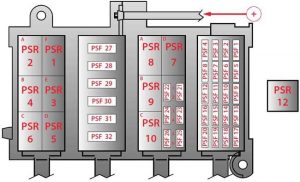

Bezpieczniki i przekaźniki z lewej strony przedziału pasażerskiego
Numer | A | Funkcja |
PSF1 | 10 | + 15 LH Motronic, +86 na przekaźnikach pompy paliwowej LH. (PSR8 i PSR9) |
PSF2 | 20 | FI ECU |
PSF3 | 30 | +30 Okno zasilania RH |
PSF5 | 7.5 | + 15 amortyzatorów (Skyhook), +15 alternator, +1S elektryczny mechanizm różnicowy |
PSF6 | IS | +30 System zamykania drzwi |
PSF7 | 30 | +30 Okno zasilania LH |
PSF8 | 10 | Pozytywny z głównego przekaźnika LH Motronic. (PSR10) |
PSF9 | 10 | +1S Poduszka powietrzna |
PSF10 | 15 | Ładowarka do akumulatorów |
PSF11 | 10 | +30 System sterowania silnikiem (OBD), +30 System monitorowania ciśnienia w oponach (TPMS), +30 elektroniczny mechanizm różnicowy |
PSF12 | 15 | Przepływomierz powietrza, zawory przelewowe spalin, pompa diagnostyczna zapobiegająca parowaniu, zawór zapobiegający parowaniu |
PSF13 | 10 | +15 System klimatyzacji, +15 Pompa recyrkulacyjna |
PSF14 | 30 | Rozrusznik silnikowy |
PSF15 | 15 | Oświetlenie sufitowe, oświetlenie drzwiowe, oświetlenie przedziału rękawic, sterowanie oświetleniem postojowym |
PSF16 | 15 | LH Cewka zapłonowa LH Wtryskiwacze |
PSF17 | – | Dostępne położenie |
PSF18 | – | Dostępne położenie |
PSF19 | 15 | Sprężarka A.C. |
PSF20 | 10 | Wariant LH rozrządu |
PSF21 | 7.5 | +30 LH Motronic |
PSF22 | 10 | Światło wsteczne |
PSF23 | 30 | LH Motronic (główny) |
PSF24 | 15 | Gniazdo zasilania |
PSF25 | 15 | +30 przekaźnik pompy paliwa 1 (PSR8) i przekaźnik pompy paliwa 2 (PSR9) |
PSF26 | 5 | +15 podłączone urządzenia przekaźnikowe (z wyłączeniem zapłonu) |
PSF27 | 20 | +Podgrzewane siedzenia |
PSF28 | 60 | +30 tylna osłona modułu LH |
PSF29 | 60 | +30 osłona tylnego modułu RH |
PSF30 | – | Dostępne położenie |
PSF31 | 30 | FI Pompa FI/E-DTFF |
PSF32 | – | Dostępne położenie |
Przekaźnik | ||
PSR1 | 20 | A.C. Sprężarka |
PSR2 | 20 | Przełącznik biegu wstecznego |
PSR3 | 20 | Urządzenia obsługiwane kluczem |
PSR4 | 20 | Wyłącznik odcinający do wyłączania rozruchu z ładowarką akumulatorów (normalnie zwartą) |
PSR5 | 20 | Podłączone urządzenia przełączające (bez zapłonu) |
PSR6 | 30 | Rozrusznik silnikowy |
PSR7 | 20 | Zapłon antypowtarzalny |
PSR8 | 20 | Pompa paliwowa LH – prędkość 1 (BOSCH) |
PSR9 | 20 | Pompa paliwowa LH – Prędkość 2 (BOSCH) |
PSR10 | 20 | Główny dla LH Motronic (BOSCH) |
PSR12 | 50 | Pompa FI |
Bezpieczniki mocy
Numer | A | Funkcja |
MAXI 1 | 50 | +30 RH Wentylator |
MAXI 2 | 50 | +30 LH Wentylator |
MAXI 3 | 50 | +30 A.C. |
MAXI 4 | 60 | +30 osłona przednia |
MAXI 5 | 20 | +30 wykrywanie alternatora |
MAXI 6 | 60 | +30 ABS/ASR/ESP |
MAXI 7 | 30 | Siedzenie RH |
MAXI 8 | 30 | Siedzenie LH |
