Ferrari F12 Berlinetta – bezpieczniki schemat

Bezpieczniki i przekaźniki komputerowe

No. A Description
F12 15 Prawe światła drogowe
F13 15 Lewe światła drogowe
F31 7.5 INT/A do tablicy rozdzielczej ECU, węzła komputera pokładowego oraz przekaźnika klimatyzacji i ogrzewania
F32 10 Oświetlenie kopułkowe, oświetlenie stopni i stopni, cewka przekaźnika Side Marker i przycisk schowka na rękawice
F33 30 Elektronicznie sterowana przekładnia Jednostka sterująca węzła
F35 7.5 Sterowanie oświetleniem stopu, sterowanie sprzęgłem, węzeł klimatyzacji
F36 10 Czujniki parkowania, klapa wlewu paliwa, cewka przekaźnika
F37 10 Węzeł panelu przyrządów
F38 15 Siłownik zamka bagażowego
F39 15 Urządzenia tablicy rozdzielczej ECU (połączenie NBC)
F40 30 Podgrzewana szyba tylna
F41 15 Zasilanie ogrzewanych dysz
F42 7.5 Alternator
F43 30 Spryskiwacz szyby przedniej/ zasilacz przekaźnika drążkowego
F44 20 Ogrzewanie foteli pasażerów, zapalniczka samochodowa
F47 30 Drzwi po stronie kierowcy, okno elektryczne po stronie kierowcy
F48 30 Drzwi po stronie pasażera, zasilanie po stronie pasażera
F49 7.5 Czujnik deszczu i zmierzchu, czujniki parkowania, kontrola hamulca postojowego, kontrola regulacji kolumn, światła awaryjne. Węzeł kierownicy, węzeł sterowania różnicowego, radio, interfejs skrzynki CAN
F50 7.5 Węzeł poduszki powietrznej, czujnik wagi
F51 7.5 Elektronicznie sterowana przekładnia Węzeł przekładni, przycisk zapłonu
F52 15 Gniazdo zasilania, ogrzewanie fotela kierowcy
Przekaźnik
T01 20 Przekaźnik światła mijania
T11 30 Podgrzewany przekaźnik tylnej szyby
T12 30 Przekaźnik serwisowy 1 (w zależności od wyłącznika zapłonu INT/A)
T13 50 Zwora (zasilanie serwisowe 2)

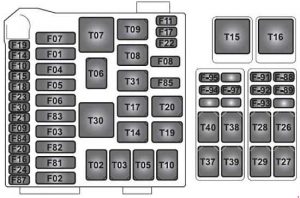

Bezpieczniki i przekaźniki w przedziale pasażerskim po stronie pasażera

Numer A Funkcja
F01 40 +30 Przekaźnik wentylatora grzejnika 2
F02 40 Zasilanie szyny zbiorczej szyny zbiorczej dla F-102, F-105
F03 70 Zasilanie szyn zbiorczych dla F-107, F-108, F-91, F-92, F-109, F-104, F-103
F04 50 +30 ABS (pompa)
F05 40 +30 Węzeł klimatyzacji
F06 40 +30 Przekaźnik wentylatora grzejnika 1
F07 20 +30 Przekaźnik klaksonowy
F08 7.5 Kompresor systemu klimatyzacji i ogrzewania
F09 7.5 +30 Wykrywanie alternatywnego czujnika
F10 30 +30 Szyna zbiorcza dla F-94, F-95, F-106
F11 25 Lewy czujnik tlenu
F14 15 +30 Przekaźnik świateł drogowych
F15 30 +30 Przełącznik zapłonu
F16 25 +30 Zasilanie silnika prawobrzeżnego
F17 25 +30 Zasilanie sterujące silnikiem lewobrzeżnym
F19 20 +30 Aktywny przekaźnik aerodynamiczny
F20 30 +30 Prawy bank cylindrów system wtrysku głównego
F21 10 +30 Aktywne sterowanie aerodynamiczne i zasilanie podnośnika przedniego
F22 15 Lewy brzeg (cewka zapłonowa)
F24 15 Prawy brzeg (cewka zapłonowa)
F30 30 +30 Przekaźnik uruchamiania
F81 40 +30 Pompa paliwowa ECU ESD
F82 70 +30 Pokładowy sterownik ECU i zasilacz przedziału bagażowego ECU
F83 50 +30 Przekaźnik pompy powietrza
F84 30 +30 Węzeł sterowania zawieszeniem
F85 25 Spryskiwacz reflektorów
F87 25 Prawy brzeg czujników tlenu
F88 10 +15 Układ wtryskowy lewego cylindra
F89 10 +15 Prawy zespół cylindrów układ wtryskowy
F91 15 +30 Węzeł ciśnienia w oponach, reflektor LH przekaźnik modułu LED
F92 7.5 +30 Przekaźnik prawego reflektora LED modułu
F94 15 +30 Radio/CAN box/ICP/ICP/clock springing/Japan navigation system stabilizator
F95 10 +30 Stabilizator prądu
F102 10 +30 ABS (elektroniczny)
F105 30 +30 ABS (zawory)
F106 7.5 +30 Oświetlenie kontrolne przedziału pasażerskiego
F107 10 +30 Zasilanie prawego banku cylindrów
F108 10 +30 Zasilanie wtryskowe lewego cylindra
F109 7.5 +30 Dodatkowy przekaźnik światła stopu
Przekaźnik
T02 30 Przekaźnik świateł drogowych
T03 30 Przekaźnik świetlny sterowania przedziałem pasażerskim
T05 30 Dodatkowy przekaźnik światła stopu
T07 50 Przekaźnik klaksonowy
T08 30 Klimatyzacja i system nadrzędny przekaźnik sprężarki
T09 30 Lewy system wtrysku paliwa z banku lewego przekaźnika głównego
T10 30 Prawy system wtrysku paliwa z prawej strony cylindra
T14 30 Przekaźnik pompy spryskiwacza szyby przedniej
T17 10
20
Przekaźnik INT/A (urządzenia wyłączone z zapłonu)
T19 30 Przekaźnik wyłącznika światła stopu aktywowany przez EPB
T20 30 Przekaźnik uruchamiania
T26 30 Wycieraczka szyby przedniej pierwszy przekaźnik prędkości
T27 30 Wycieraczka szyby przedniej drugi przekaźnik prędkości
T28 30 Aktywny przekaźnik aerodynamiczny wyzwalający
T29 30 Aktywny przekaźnik z blokadą aerodynamiczną
T30 50 Przekaźnik pompy powietrza
T31 30 Przekaźnik pompy spryskiwacza reflektora
T38 30 Lewy reflektor Zasilanie modułu LED
T39 30 Zasilanie prawego reflektora Moduł LED

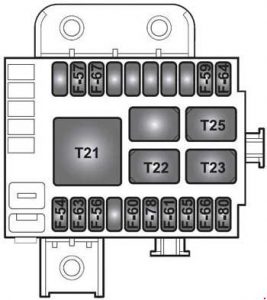

Bezpieczniki i przekaźniki na konsoli środkowej

Numer A Funkcja
F54 30 +30 Wzmacniacz HiFi
F56 30 +30 Węzeł stanowiska kierowcy
F57 7.5 Oznaczniki boczne 1 (przód LH i tył RH)
F59 7.5 Odwrotne zasilanie światłem
F60 30 +30 Węzeł pozycji pasażera
F63 20 +30 Przekaźnik główny przekładni sterowany elektronicznie
F64 7.5 Zasilanie siłownika klapy wlewu paliwa
F65 20 +30 Siłownik zamka drzwiowego
F66 30 +30 Zasilanie szyny zbiorczej szyny zbiorczej dla F-96, F-100, F-I01
F67 7.5 Oznaczniki boczne 2 (przód RH i tył LH)
F80 30 +30 Zasilanie szyny zbiorczej dla F-97, F-98, F-99
Przekaźnik
T21 50 Przekaźnik boczny
T22 30 Odwrotny przekaźnik światła
T23 30 Przekaźnik klapy wlewu paliwa
T25 30 Przekaźnik główny przekładni sterowany elektronicznie

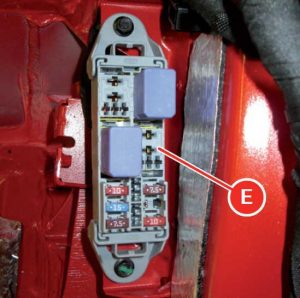

Bezpieczniki i przekaźniki w bagażniku

Numer A Funkcja
F96 10 +30 Przekaźnik zamka bagażowego
F97 10 +30 Elektroniczny węzeł pozycjonowania pasażera, płyta zaczepu bagażnika
F98 15 +30 Gniazdo kondycjonera baterii
F99 7.5 +30 Półautomatyczny węzeł skrzyni biegów
F100 7.5 +30 Pozycja kierowcy Węzeł stanowiska kierowcy, podnośnik zawieszenia ECU
Przekaźnik
T40 30 Przekaźnik zamka komory rękawic
T41 30 Przekaźnik zamknięcia luki bagażowej

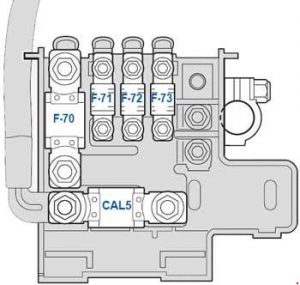

Bezpieczniki i przekaźniki w komorze baterii

Numer A Funkcja
CAL5 CAL5 Zasilanie (rozrusznik silnika i alternator)
F70 150 Przekaźnik silnika i bezpiecznik zasilania ECU (SCM)
F71 40 Przednia pompa podnosząca
F72 40 Moc hamulca postojowego
F73 70 Moc ECU tablicy rozdzielczej
