Ford F-150 z lat 1997-2003 oraz F-150 Heritage/Classic z 2004 r. korzysta z układu skrzynek charakterystycznego dla tej generacji. Rok 2004 wymaga doprecyzowania: poniższa rozpiska dotyczy starej wersji nadwoziowej sprzedawanej jako F-150 Heritage/Classic, a nie całkowicie nowej generacji F-150 z 2004 r.
W samochodzie znajdują się dwa główne miejsca zabezpieczeń: panel bezpieczników w kabinie oraz skrzynka rozdziału zasilania w komorze silnika. Obsada zmieniała się w trakcie produkcji, dlatego w tabelach zachowano rozróżnienia 1997-1999, 2000-2004 i 2001-2004.
Wcześniejsza generacja: Ford F-150 1992-1996.

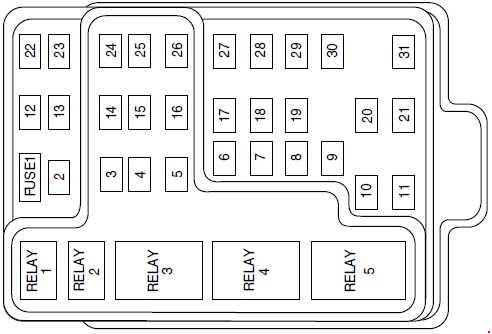

Panel bezpieczników w kabinie
Bezpiecznik 3 20 A zabezpiecza zapalniczkę i złącze diagnostyczne. Prawe i lewe światło mijania są zabezpieczone przez pozycje 26 i 28.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Radio / system audio. |
| 2 | 5 | PCM i zestaw wskaźników. |
| 3 | 20 | Zapalniczka oraz złącze diagnostyczne DLC. |
| 4 | 5 / 15 | 2000-2004: elektryczne lusterka i przekaźniki kierunkowskazów w lusterkach; 1997-1999: moduł automatycznych świateł, zdalny dostęp i lusterka. |
| 5 | 15 | Tempomat, światła cofania, sterowanie klimatyzacją, DRL; 2001-2004 także czujnik DTR, 1997-1999 również sprzęgło klimatyzacji. |
| 6 | 5 | Zestaw wskaźników, blokada zmiany biegów, GEM; 1997-1999 również tylne zawieszenie pneumatyczne. |
| 7 | – | Niewykorzystany. |
| 8 | 5 | Radio, zdalny dostęp, GEM; w SuperCrew także system rozrywki. |
| 9 | – | Niewykorzystany. |
| 10 | – | Niewykorzystany. |
| 11 | 30 | Pompa spryskiwacza, przekaźniki pracy/parkowania i HI/LO wycieraczek oraz silnik wycieraczek. |
| 12 | – | Niewykorzystany. |
| 13 | 20 | Światła stopu, światła awaryjne i tempomat – zależnie od rocznika. |
| 14 | 15 | Przekaźnik oszczędzania akumulatora, oświetlenie wnętrza i opóźnione zasilanie akcesoriów; głównie 1997-2000. |
| 15 | 5 | Wyłącznik świateł stopu, blokada zmiany biegów, ABS/RABS, GEM oraz wejścia PCM – zależnie od rocznika. |
| 16 | 20 | Światła drogowe i kontrolka świateł drogowych. |
| 17 | – | Niewykorzystany. |
| 18 | 5 | Podświetlenie zestawu wskaźników / zasilanie ściemniacza. |
| 19 | – | Niewykorzystany. |
| 20 | 5 | Radio, GEM, PCM i czujnik położenia zakresu skrzyni biegów. |
| 21 | 15 | Przełącznik sprzęgła, przekaźnik rozrusznika; 2001-2004 także czujnik DTR. |
| 22 | 10 | Moduł poduszek powietrznych i moduł dezaktywacji poduszki pasażera. |
| 23 | 10 | Ładowanie akumulatora przyczepy, obwody 4×4, 4WABS, konsola sufitowa, lusterko elektrochromatyczne i podgrzewane siedzenia – zależnie od wyposażenia. |
| 24 | 10 | 2001-2004: panel sterowania funkcjami; 1997-1999: sterowanie klimatyzacją / przekaźnikiem dmuchawy. |
| 25 | 10 / 5 | 2003-2004: podgrzewane lusterka; 1997-1999: moduł 4WABS. |
| 26 | 10 | Prawe światło mijania. |
| 27 | 5 | 2001-2004: przekaźnik i kontrolka świateł przeciwmgielnych oraz główny włącznik świateł. |
| 28 | 10 | Lewe światło mijania. |
| 29 | 5 | 2001-2004: moduł automatycznych świateł, sterowanie nadbiegiem, centralny moduł bezpieczeństwa i BeltMinder. |
| 30 | 30 | 2001-2004: PATS, zestaw wskaźników, cewki zapłonowe, przekaźnik PCM, cewki COP, kondensator przeciwzakłóceniowy i dioda ECC. |
| 31 | – | Niewykorzystany. |
Przekaźniki w panelu kabiny
| Oznaczenie | Funkcja |
|---|---|
| R1 | Oświetlenie wnętrza. |
| R2 | Oszczędzanie akumulatora. |
| R3 | Niewykorzystany. |
| R4 | Automatyczne opuszczanie szyby kierowcy. |
| R5 | Opóźnione zasilanie akcesoriów. |

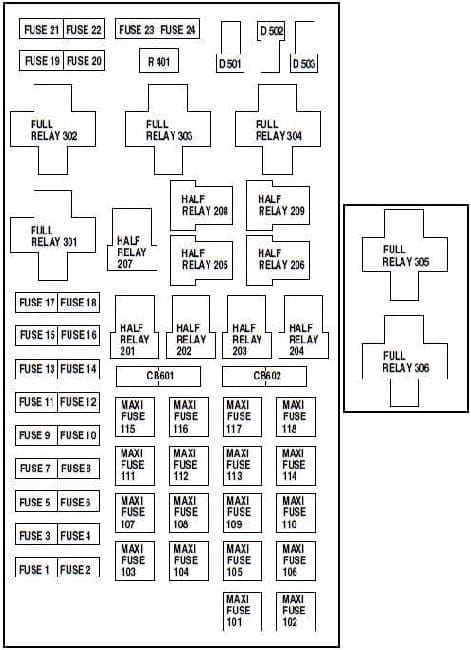

Skrzynka rozdziału zasilania w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | Gniazdo zasilania. |
| 2 | 30 | PCM. |
| 3 | 30 | Główny włącznik świateł, przekaźnik reflektorów i przełącznik wielofunkcyjny. |
| 4 | 20 / 15 | Wersja Harley-Davidson: konsola zasilania; 1997-1999: tylne zawieszenie pneumatyczne. |
| 5 | 20 | Światła postojowe / obrysowe przyczepy. |
| 6 | 15 | Główny włącznik świateł i przekaźnik świateł postojowych. |
| 7 | 20 | Klakson. |
| 8 | 15 | Elektryczne zamki drzwi; w 2001-2004 także centralny moduł bezpieczeństwa i przekaźniki zamków. |
| 9 | 15 | Światła do jazdy dziennej i przeciwmgielne. |
| 10 | 20 | Pompa paliwa. |
| 11 | 20 | Obwód wzbudzenia alternatora. |
| 12 | 20 | 2000-2004: tylne dodatkowe gniazdo zasilania. |
| 13 | 15 | 2000-2004: sprzęgło klimatyzacji. |
| 14 | – | Niewykorzystany. |
| 15 | 10 | 2001-2004: oświetlenie / lampy zestawu wskaźników. |
| 16 | 15 | 2003-2004: moduł układu dwupaliwowego, przełącznik wyboru paliwa i wtryskiwacze paliwa alternatywnego. |
| 17 | – | Niewykorzystany. |
| 18 | 15 | PCM, wtryskiwacze, przekaźnik pompy paliwa i czujnik MAF. |
| 19 | 10 | Prawy kierunkowskaz / światło stopu instalacji przyczepy. |
| 20 | 10 | Lewy kierunkowskaz / światło stopu instalacji przyczepy. |
| 21 | – | Niewykorzystany. |
| 22 | – | Niewykorzystany. |
| 23 | 15 | HEGO, automatyczna skrzynia biegów, zawór EVAP/Canister Vent i PCM – zależnie od rocznika. |
| 24 | 15 | 1997-1999: PCM, automatyczna skrzynia biegów i czujnik CMS. |
| 101 | 30 | Ładowanie akumulatora przyczepy. |
| 102 | 50 / 20 | 4WABS / RABS oraz obwody stacyjki – wartość zależna od wersji. |
| 103 | 50 | Centralna skrzynka połączeniowa. |
| 104 | 30 | Silnik i sprzęgło układu 4×4. |
| 105 | 40 | Przednia dmuchawa klimatyzacji / ogrzewania. |
| 106 | 20 | 2000-2004: pompa intercoolera – tylko silnik z doładowaniem. |
| 107 | – | Niewykorzystany. |
| 108 | 30 | Elektryczny sterownik hamulców przyczepy. |
| 109 | 50 | 1997-1999: sprężarka zawieszenia pneumatycznego. |
| 110 | 30 | 2001-2004: opóźnione zasilanie akcesoriów; 1997-2000: elektryczne szyby. |
| 111 | 40 | Stacyjka – obwody RUN/START. |
| 112 | 30 | 2000-2004: fotel kierowcy i regulowane pedały. |
| 113 | 40 | Stacyjka – obwody RUN/ACC. |
| 114 | – | Niewykorzystany. |
| 115 | 20 | 2000-2004: elektryczne zamki drzwi w SuperCrew. |
| 116 | 40 | 2003-2004: ogrzewanie tylnej szyby. |
| 117 | – | Niewykorzystany. |
| 118 | 30 | 2001-2004: podgrzewane siedzenia. |
Przekaźniki, wyłączniki automatyczne i diody
| Oznaczenie | Funkcja |
|---|---|
| 601 | 2000-2004: wyłącznik automatyczny elektrycznych szyb i szyberdachu w SuperCrew. |
| 602 | Niewykorzystany. |
| 201 | Światła postojowe przyczepy. |
| 202 | Wycieraczki – praca/parkowanie. |
| 203 | Światła cofania przyczepy. |
| 204 | Sprzęgło klimatyzacji. |
| 205 | Klakson. |
| 206 | Światła przeciwmgielne. |
| 207 | Pompa spryskiwacza. |
| 208 | 2000-2004: pompa intercoolera w wersji z doładowaniem. |
| 209 | Wycieraczki HI/LO. |
| 301 | Pompa paliwa. |
| 302 | Ładowanie akumulatora przyczepy. |
| 303 | 2003-2004: ogrzewanie tylnej szyby w SuperCrew; 1997-1999: tylne zawieszenie pneumatyczne. |
| 304 | PCM. |
| 305 | 2000-2004: przekaźnik pompy paliwa HI/LO w wersji z doładowaniem. |
| 306 | 2000-2004: przekaźnik wyłącznika bezwładnościowego w wersji z doładowaniem. |
| 401 | Niewykorzystany. |
| 501 | Dioda PCM. |
| 502 | Dioda sprężarki klimatyzacji. |
| 503 | Niewykorzystany. |
Uwaga: rok 2004 w tej rozpisce oznacza F-150 Heritage/Classic starego typu. Nowy F-150 model year 2004 ma inny układ bezpieczników.
