Ford F-150 z lat 2004-2008 to jedenasta generacja modelu. Główny panel bezpieczników i rozdziału zasilania znajduje się pod prawą stroną deski rozdzielczej, za zdejmowanym panelem. Ford zmieniał obsadę części pozycji w trakcie produkcji, dlatego poniżej zaznaczono różnice między 2004, 2005-2006 i 2007-2008.
Wcześniejsza wersja: Ford F-150 1997-2004 Classic/Heritage.

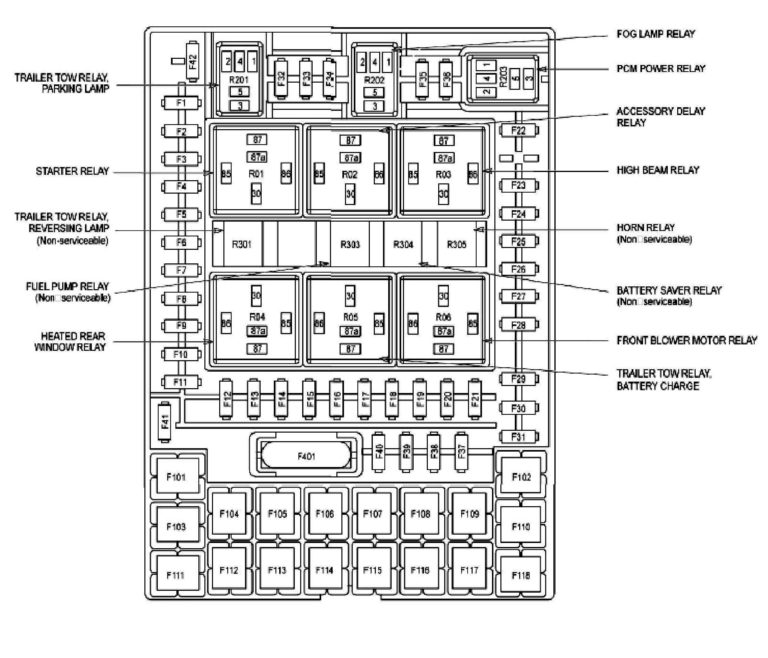

Główna skrzynka bezpieczników
W rocznikach 2004-2006 zapalniczka i złącze diagnostyczne są zabezpieczone przez pozycję 41 (20 A). W latach 2007-2008 funkcję tę przeniesiono na pozycję 110 (20 A). Punkt zasilania w desce rozdzielczej przeszedł analogicznie z pozycji 39 na 117.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | RUN/ACC: wycieraczki i zestaw wskaźników; w części wersji 2005-2008 także system audio. |
| 2 | 20 | Światła stop/kierunkowskazy, wyłącznik dezaktywacji tempomatu; zależnie od rocznika także ABS, sterownik hamulca przyczepy, sygnał BOO PCM, kierunkowskazy w lusterkach i trzecie światło stopu. |
| 3 | 5 (2004-2005) / 7,5 (2006-2008) | Elektryczne lusterka; układy pamięci fotela i pedałów. |
| 4 | 10 | Zasilanie DVD; od 2005 r. także składane elektrycznie lusterka. |
| 5 | 7,5 | Podtrzymanie pamięci PCM i modułu klimatyzacji. |
| 6 | 15 | Światła postojowe, moduł bezpieczeństwa nadwozia BSM i podświetlenie zestawu wskaźników. |
| 7 | 5 | Radio – sygnał rozruchu. |
| 8 | 10 | Podgrzewane lusterka i kontrolka przełącznika. |
| 9 | 20 / – | 2006-2008: pompa paliwa, wtryskiwacze i sterowanie dolotem silnika 4.2L; w 2004 r. pozycja niewykorzystana. |
| 10 | 20 | Przekaźniki świateł cofania i świateł postojowych przyczepy. |
| 11 | 10 | Sprzęgło klimatyzacji i elektrozawór 4×4. |
| 12 | 5 / – | 2006-2008: cewka przekaźnika PCM; w 2004 r. niewykorzystany. |
| 13 | 10 | Zasilanie modułu klimatyzacji; w późniejszych rocznikach także przekaźnik kierunkowskazów/awaryjnych. |
| 14 | 10 | Światła cofania, DRL, czujnik ciśnienia klimatyzacji, blokada zmiany biegów i inne obwody zależne od rocznika/wyposażenia. |
| 15 | 5 | Wyłączenie nadbiegu, zestaw wskaźników; w 2004 r. także blokada zmiany biegów. |
| 16 | 10 | 2004: moduł ABS (RUN/START); 2005-2008: elektromagnes blokady zmiany biegów. |
| 17 | 15 | Przekaźnik przednich świateł przeciwmgielnych. |
| 18 | 10 | Zasilanie RUN/START: m.in. lusterko elektrochromatyczne, podgrzewane siedzenia, BSM, kompas, system cofania; zakres zależy od rocznika. |
| 19 | 10 | Moduł poduszek powietrznych / układ SRS. |
| 20 | 15 (2004) / 10 (2005-2008) | 2004: zasilanie PCM/4×4; później dodatkowy punkt zasilania lub szyna zasilająca – zależnie od rocznika. |
| 21 | 15 | Podtrzymanie zasilania zestawu wskaźników. |
| 22 | 10 | Opóźnione zasilanie akcesoriów audio, przełączniki drzwi i podświetlenie sterowania szyberdachem. |
| 23 | 10 | Prawe światło drogowe. |
| 24 | 15 | Przekaźnik oszczędzania akumulatora / oświetlenie na żądanie; w 2008 r. również wybrane obwody Flex Fuel. |
| 25 | 10 | Lewe światło drogowe. |
| 26 | 20 | Klakson i przekaźnik klaksonu. |
| 27 | 5 | Kontrolki poduszek powietrznych i zasilanie zestawu wskaźników – zależnie od rocznika. |
| 28 | 5 | Transceiver SecuriLock/PATS; 2006-2008 także monitor zapłonu PCM. |
| 29 | 15 | Zasilanie układu 4×4 / PCM – zależnie od rocznika. |
| 30 | 15 | 2005-2008: zasilanie układu 4×4 / PCM. |
| 31 | 20 | Radio; 2007-2008 także moduł radia satelitarnego. |
| 32 | 15 | Układ EVAP, sprzęgło klimatyzacji, sondy lambda, MAF, VCT i inne elementy sterowania silnikiem – zależnie od jednostki napędowej. |
| 33 | 15 | Elektrozawory skrzyni biegów, cewki zapłonowe i wybrane czujniki układu napędowego. |
| 34 | 20 | 2004-2005: wtryskiwacze; ponadto zasilanie PCM i sterowanie dolotem silnika 4.2L. |
| 35 | 20 | Światła drogowe, kontrolka świateł drogowych; w 2008 r. także przekaźnik wyłączania DRL. |
| 36 | 10 | Prawy kierunkowskaz / światło stopu instalacji przyczepy. |
| 37 | 20 | Tylny punkt zasilania / punkt zasilania konsoli – zależnie od rocznika. |
| 38 | 25 | Zasilanie subwoofera. |
| 39 | 20 / – | 2004-2006: punkt zasilania w desce rozdzielczej; później niewykorzystany. |
| 40 | 20 | Światła mijania i DRL. |
| 41 | 20 / – | 2004-2006: zapalniczka i zasilanie gniazda diagnostycznego DLC; później niewykorzystany. |
| 42 | 10 | Lewy kierunkowskaz / światło stopu instalacji przyczepy. |
| 101 | 30 | Elektromagnes rozrusznika. |
| 102 | 20 | Zasilanie stacyjki. |
| 103 | 20 | Zawory ABS. |
| 104 | – | Niewykorzystany. |
| 105 | 30 | Elektryczny sterownik hamulców przyczepy. |
| 106 | 30 | Ładowanie akumulatora przyczepy. |
| 107 | 30 | Elektryczne zamki drzwi / BSM. |
| 108 | 30 | Elektrycznie regulowany fotel pasażera. |
| 109 | 30 | Fotel kierowcy, regulowane pedały; w późniejszych rocznikach także moduł pamięci. |
| 110 | 20 / – | 2007-2008: zapalniczka i złącze diagnostyczne; w 2004 r. niewykorzystany. |
| 111 | 30 | Przekaźniki układu 4×4. |
| 112 | 40 | Pompa ABS. |
| 113 | 30 | Wycieraczki i pompa spryskiwacza. |
| 114 | 40 | Ogrzewanie tylnej szyby i podgrzewane lusterka. |
| 115 | 20 / – | 2008: szyberdach; we wcześniejszych rocznikach niewykorzystany. |
| 116 | 30 | Silnik dmuchawy. |
| 117 | 20 / – | 2007-2008: punkt zasilania w desce rozdzielczej; we wcześniejszych rocznikach niewykorzystany. |
| 118 | 30 | Podgrzewane siedzenia. |
| 401 | 30 (wyłącznik automatyczny) | Opóźnione zasilanie akcesoriów: elektryczne szyby, szyberdach i elektrycznie przesuwana tylna szyba. |
Przekaźniki w głównym panelu
| Oznaczenie | Funkcja |
|---|---|
| R01 | Elektromagnes rozrusznika. |
| R02 | Opóźnione zasilanie akcesoriów. |
| R03 | Światła drogowe. |
| R04 | Ogrzewanie tylnej szyby. |
| R05 | Ładowanie akumulatora przyczepy. |
| R06 | Silnik dmuchawy. |
| R201 | Światła postojowe przyczepy. |
| R202 | Przednie światła przeciwmgielne. |
| R203 | PCM. |
| R301 | Światła cofania przyczepy – przekaźnik na płytce drukowanej. |
| R302 | Niewykorzystany. |
| R303 | Pompa paliwa – przekaźnik na płytce drukowanej. |
| R304 | Oszczędzanie akumulatora – przekaźnik na płytce drukowanej. |
| R305 | Klakson – przekaźnik na płytce drukowanej. |
Dodatkowa skrzynka przekaźników
Obsada dodatkowego panelu różni się między wczesnym rocznikiem 2004 a późniejszymi wersjami.

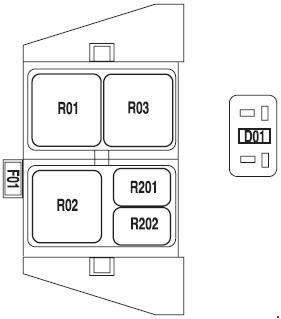

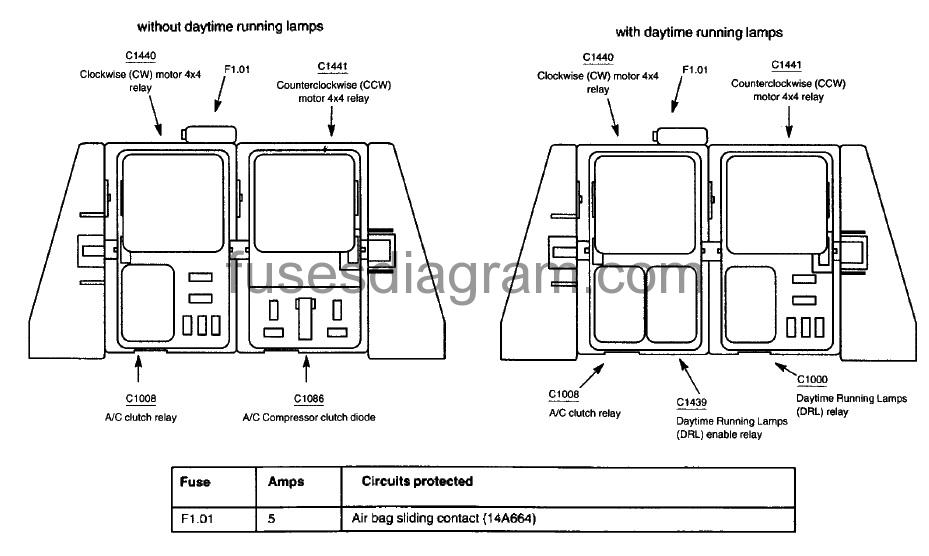

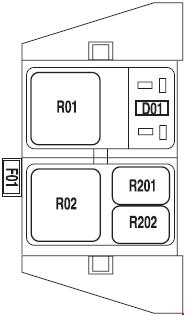

Rocznik 2004
| Oznaczenie | Funkcja |
|---|---|
| F01 – 5 A | Podświetlenie taśmy/zwijacza w kierownicy (clockspring). |
| D01 | Dioda sprzęgła klimatyzacji. |
| R01 | Napęd 4×4 – kierunek CCW. |
| R02 | Napęd 4×4 – kierunek CW. |
| R03 | DRL, jeżeli pojazd jest wyposażony. |
| R201 | DRL. |
| R202 | Sprzęgło klimatyzacji. |

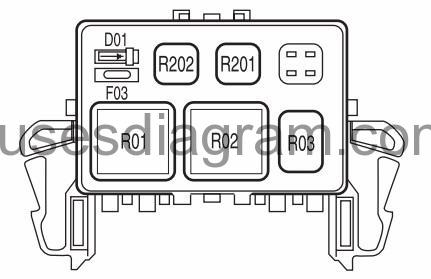

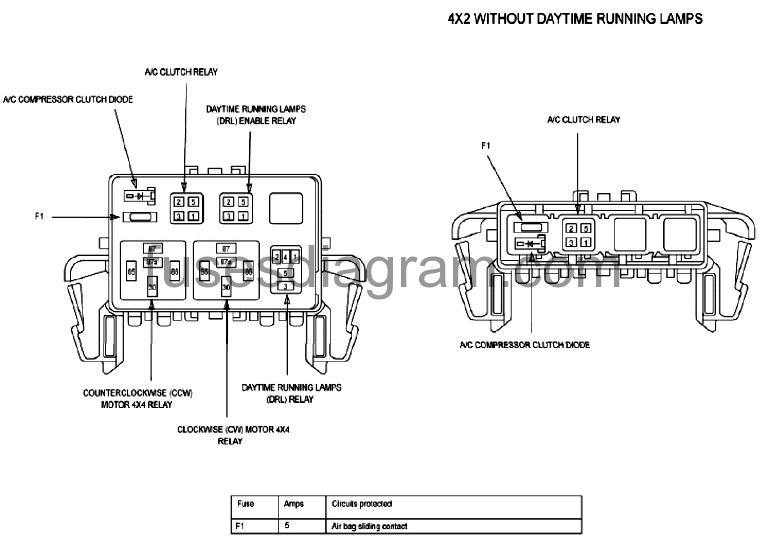

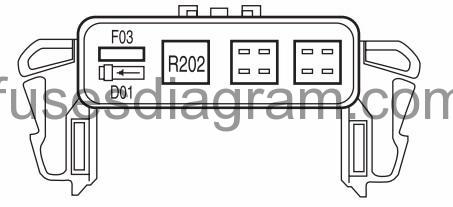

Roczniki 2005-2008
| Oznaczenie | Funkcja |
|---|---|
| F03 – 5 A | Podświetlenie clockspring. |
| D01 | Dioda sprzęgła klimatyzacji. |
| D02 | 2007-2008: One Touch Integrated Start (OTIS). |
| R01 | Napęd 4×4 – kierunek CCW. |
| R02 | Napęd 4×4 – kierunek CW. |
| R03 | Wyłączenie świateł drogowych DRL. |
| R201 | DRL. |
| R202 | Sprzęgło klimatyzacji. |
Uwaga: obsada części pozycji zależy od rocznika, silnika i wyposażenia (m.in. 4×4, DRL, szyberdach, podgrzewane siedzenia). Przy wymianie zawsze stosuj bezpiecznik o wartości przewidzianej dla konkretnego obwodu.
