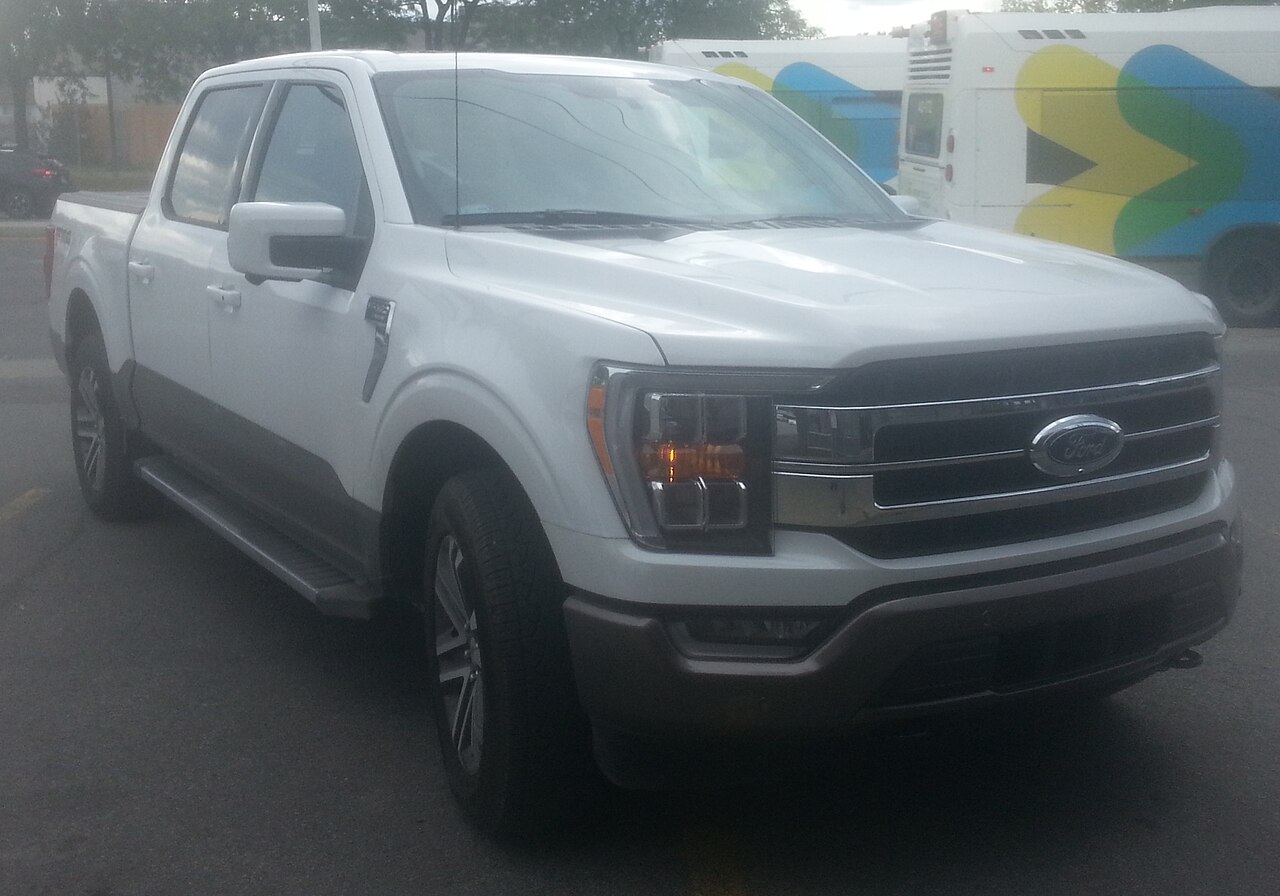

Ford F-150 2021 to pierwszy rocznik czternastej generacji P702. W porównaniu ze starszymi F-150 zmieniono rozmieszczenie i numerację bezpieczników, a do gamy dołączył PowerBoost Hybrid. Poniżej są dwie główne skrzynki 12 V wraz z pełną rozpiską pozycji używanych przez Forda w roczniku 2021.
Jeżeli szukasz schematu do elektrycznego pickupa, użyj osobnego wpisu o Fordzie F-150 Lightning 2022-2023. Lightning ma podobne nadwozie, ale zupełnie inną architekturę zasilania. Mniejszy Ford Maverick 2022 również nie korzysta z tej numeracji.
Gdzie są skrzynki bezpieczników w Fordzie F-150 2021?
Skrzynka pod maską znajduje się w komorze silnika. Po otwarciu maski szukaj dużej czarnej skrzynki rozdziału mocy przy bocznej części komory. Przed obsługą bezpieczników wysokoprądowych Ford zaleca odłączenie akumulatora 12 V i ponowne założenie pokrywy przed podłączeniem akumulatora.
Skrzynka BCM jest w kabinie, nisko pod deską rozdzielczą po stronie pasażera, w obszarze przedniej przestrzeni na nogi. Po zdjęciu dolnej osłony dostępny jest panel z pozycjami 1-38.

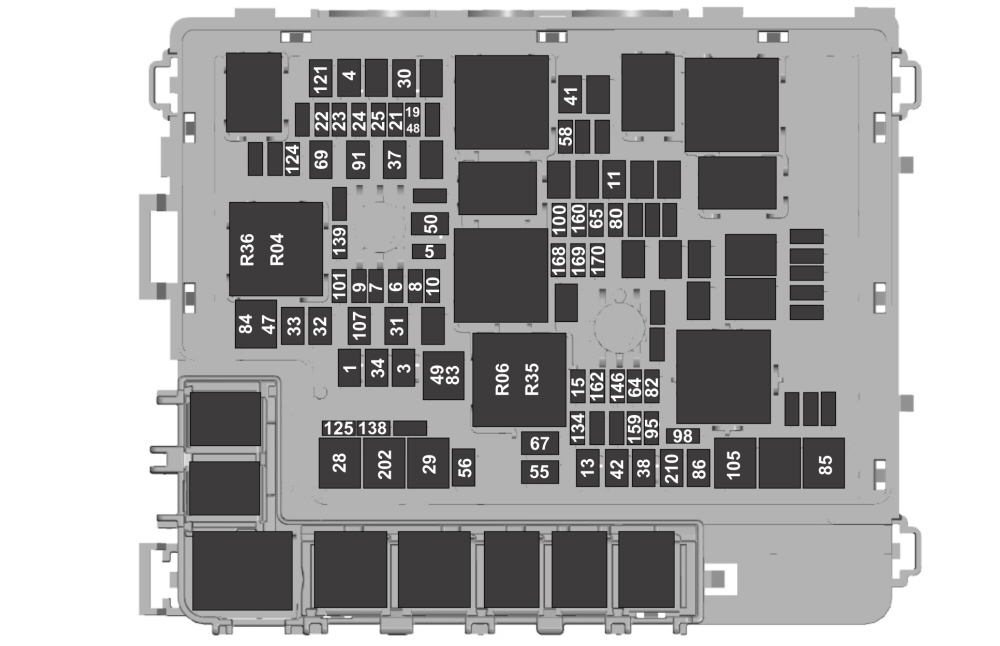

Skrzynka bezpieczników pod maską
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 40 | Moduł sterowania nadwoziem (BCM) – zasilanie 1 |
| 3 | 40 | BCM – zasilanie 2 |
| 4 | 30 | Pompa paliwa |
| 5 | 5 | Podtrzymanie pamięci; PCM w Hybrid |
| 6 | 25 | Zasilanie PCM |
| 7 | 20 | Zasilanie PCM |
| 8 | 20 / 10 | PCM – 20 A Hybrid, 10 A benzyna/diesel |
| 9 | 20 | Zasilanie PCM |
| 10 | 20 | PCM – diesel |
| 11 | 30 | Rozrusznik |
| 13 | 40 | Silnik dmuchawy |
| 15 | 25 | Klakson |
| 19 | 20 | Przełącznik pługa śnieżnego / tylne podgrzewane fotele w benzynie |
| 21 | 10 | Zasilanie RUN/START reflektorów |
| 22 | 10 | Elektryczne wspomaganie kierownicy |
| 23 | 10 | Elektryczny booster hamulców |
| 24 | 10 | PCM benzyna/Hybrid; TCM i sterownik świec żarowych diesel |
| 25 | 10 | Kamera CHMSL, kamera przyczepy, przetwornica 2 kW, kamera analogowa |
| 28 | 50 | Elektryczny booster hamulców |
| 29 | 50 | Elektryczny booster hamulców |
| 30 | 40 | Elektryczny fotel kierowcy |
| 31 | 30 | Elektryczny fotel pasażera |
| 32 | 20 | Gniazdo zasilania |
| 33 | 20 | Gniazdo zasilania / inteligentna ładowarka USB |
| 34 | 20 | Gniazdo zasilania |
| 37 | 30 | Moduł klapy tylnej |
| 38 | 40 | Fotele klimatyzowane / elektryczne stopnie |
| 41 | 25 | Elektrycznie przesuwana tylna szyba |
| 42 | 30 | Sterownik hamulca przyczepy |
| 47 | 50 | Wentylator chłodzenia |
| 48 | 20 | Tylne podgrzewane fotele – diesel/Hybrid |
| 49 | 50 | Wentylator chłodzenia |
| 50 | 40 | Ogrzewanie tylnej szyby – benzyna/Hybrid |
| 55 | 30 | Światła pozycyjne przyczepy |
| 56 | 20 | Światła STOP/kierunkowskazy przyczepy |
| 58 | 10 | Światła cofania przyczepy |
| 64 | 25 | Napęd 4×4 |
| 65 | 15 | TCM – diesel |
| 67 | 20 | Skrzynia biegów RUN/START |
| 69 | 30 | Lewa wycieraczka przedniej szyby |
| 80 | 15 | Zapasowy |
| 82 | 25 | Napęd 4×4 |
| 83 | 50 | Dodatkowa nagrzewnica – diesel |
| 84 | 50 | Dodatkowa nagrzewnica – diesel |
| 85 | 50 | Dodatkowa nagrzewnica – diesel |
| 86 | 25 | Układ SCR – diesel |
| 91 | 20 | Moduł oświetlenia przyczepy |
| 95 | 15 | Zasilanie PCM – Hybrid |
| 98 | 10 | PCM i pompy cieczy – Hybrid |
| 100 | 15 | Lewy reflektor |
| 101 | 15 | Prawy reflektor |
| 105 | 50 | Aktywne sterowanie przednią osią |
| 107 | 30 | Ładowanie akumulatora przyczepy |
| 121 | 30 | Podgrzewacz filtra paliwa – diesel |
| 124 | 5 | Czujnik deszczu |
| 125 | 10 | Inteligentna ładowarka USB |
| 134 | 25 | Przekaźnik foteli wielokonturowych |
| 138 | 10 | Zwalnianie klapy tylnej |
| 139 | 5 | Inteligentna ładowarka USB |
| 146 | 15 | Moduł sterowania akumulatorem trakcyjnym |
| 159 | 5 | Przetwornica DC/DC – Hybrid |
| 160 | 10 | Smart Data Link |
| 162 | 7,5 | Zapasowy |
| 168 | 20 | Moduł sterowania akumulatorem trakcyjnym – Hybrid |
| 169 | 10 | Pompa chłodzenia silnika elektrycznego – Hybrid |
| 170 | 10 | Moduł dźwięku dla pieszych / moduł baterii / pompa chłodzenia silnika – Hybrid |
| 202 | 60 | BCM B+ |
| 210 | 30 | BCM start/stop |
| R04 | przekaźnik | Wentylator elektryczny 1 |
| R06 | przekaźnik | Wentylator elektryczny 3 |
| R35 | przekaźnik | Dodatkowa nagrzewnica |
| R36 | przekaźnik | Dodatkowa nagrzewnica |

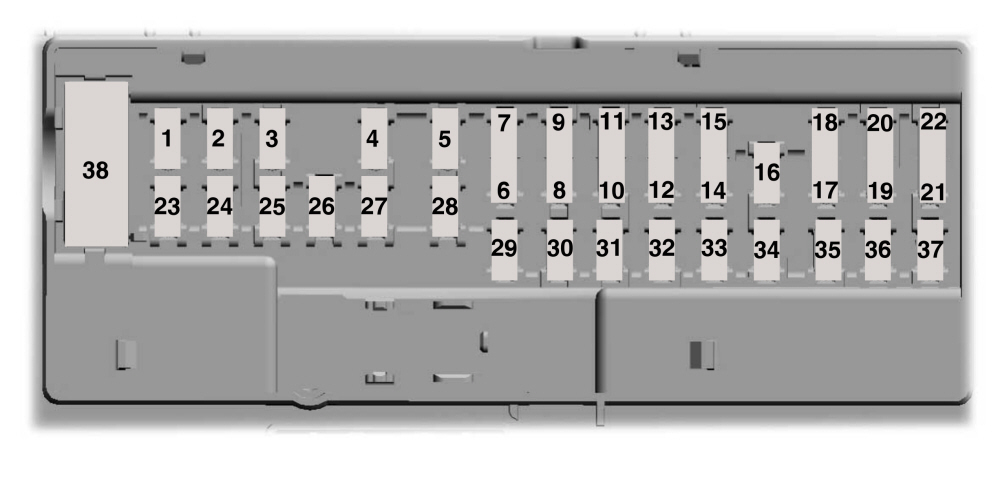

Skrzynka Body Control Module w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Niewykorzystane |
| 2 | 10 | Zasilanie akcesoriów z opóźnieniem |
| 3 | 7,5 | Ładowarka bezprzewodowa |
| 4 | 20 | Niewykorzystane |
| 5 | – | Niewykorzystane |
| 6 | 10 | Przełącznik szyby kierowcy |
| 7 | 10 | Moduł wybieraka biegów |
| 8 | 5 | Moduł łączności telefonu |
| 9 | 5 | Zespół czujników |
| 10 | – | Niewykorzystane |
| 11 | – | Niewykorzystane |
| 12 | 7,5 | Enhanced Central Gateway / klimatyzacja |
| 13 | 7,5 | Zestaw wskaźników / moduł kolumny kierowniczej |
| 14 | 15 | Zapasowy |
| 15 | 15 | Zintegrowany panel sterowania / SYNC |
| 16 | – | Niewykorzystane |
| 17 | 7,5 | Moduł sterowania reflektorami |
| 18 | 7,5 | Niewykorzystane |
| 19 | 5 | Przełącznik świateł |
| 20 | 5 | Pasywny start / stacyjka / blokada klucza |
| 21 | 5 | Przełącznik hamulca przyczepy |
| 22 | 5 | Niewykorzystane |
| 23 | 30 | Moduł drzwi kierowcy |
| 24 | 30 | Szyberdach |
| 25 | 20 | Niewykorzystane |
| 26 | 30 | Moduł drzwi pasażera |
| 27 | 30 | Niewykorzystane |
| 28 | 30 | Wzmacniacz audio |
| 29 | 15 | Wyświetlacz 12 cali / regulowane pedały |
| 30 | 5 | Niewykorzystane |
| 31 | 10 | Odbiornik RF / monitoring kierowcy / Terrain Management |
| 32 | 20 | Moduł audio |
| 33 | – | Niewykorzystane |
| 34 | 30 | Przekaźnik RUN/START |
| 35 | 5 | Przetwornica 400 W RUN/START |
| 36 | 15 | Lusterko elektrochromatyczne / tylne podgrzewane fotele / aktywne sterowanie / podgrzewana kierownica |
| 37 | 20 | Zaawansowane systemy wspomagania kierowcy |
| 38 | 30 | Wyłącznik automatyczny tylnych szyb |
Najczęściej szukane bezpieczniki
- Pompa paliwa: pozycja 4 – 30 A.
- Rozrusznik: pozycja 11 – 30 A.
- Klakson: pozycja 15 – 25 A.
- SYNC: BCM, pozycja 15 – 15 A.
- Radio / moduł audio: BCM, pozycja 32 – 20 A.
- Wzmacniacz audio: BCM, pozycja 28 – 30 A.
- USB: pozycje 33, 125 i 139 zależnie od gniazda.
- 4×4: pozycje 64 i 82 – po 25 A.
- Przyczepa: pozycje 42, 55, 56, 58, 91 i 107.
- PowerBoost Hybrid – DC/DC: pozycja 159 – 5 A.
- PowerBoost Hybrid – bateria trakcyjna: pozycje 146 i 168.
Najczęstsze pytania – Ford F-150 2021
Gdzie jest bezpiecznik pompy paliwa?
W skrzynce pod maską – pozycja 4, 30 A.
Gdzie jest bezpiecznik radia?
Moduł audio jest zabezpieczony w BCM przez pozycję 32 – 20 A. Wersje z dodatkowym wzmacniaczem mają również pozycję 28 – 30 A.
Czy PowerBoost Hybrid ma tę samą skrzynkę?
Tak, korzysta z tych samych głównych paneli, ale wykorzystuje dodatkowe pozycje oznaczone w tabeli jako Hybrid, m.in. dla baterii trakcyjnej, pomp chłodzenia i DC/DC.
Czy schemat pasuje do F-150 Lightning?
Nie. Lightning jest autem elektrycznym i ma odrębną architekturę bezpieczników.
