Ford F150 (2009-2014) – bezpieczniki schemat

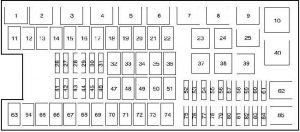

Skrzynka rozdzielcza zasilania
Numer Prąd(A) Funkcja
11 30 Power running board motors
12 40
2010-2014: Wentylator elektryczny
50
2011-2014: Wentylator elektryczny (3,5L, 6.2L z maksymalnym holowaniem przyczepy, SVT Raptor)
13 30
Moc przekaźnika rozrusznika
14 30
Siedzenie pasażera
15 40
2010-2014: Wentylator elektryczny
50
2011-2014: Wentylator elektryczny (3,5L, 6.2L z maksymalnym holowaniem przyczepy, SVT Raptor)
16 20
2013-2014: Reflektor wyładowczy dużej intensywności - strona pasażera
17 30
Kontrola hamulca przyczepy
18 30
2010-2014: Przełącznik pomocniczy 1 (SVT Raptor)
19 30
2010-2014: Przełącznik pomocniczy 2 (SVT Raptor)
20 20
Moduł 4x4 (przesunięcie elektroniczne)
21 30
Moc przekaźnika ładowania akumulatora holowania przyczepy
22 20
Pomocniczy punkt zasilania (tablica przyrządów)
26 10
Moduł sterujący układem napędowym - utrzymuje moc czynną i przekaźnik coll, elektrozawór odpowietrzający kanister, skrzynia biegów (2009-2010)
27 20
Moc przekaźnika pompy paliwa
28 10
2010-2014: Przełącznik pomocniczy 4 (SVT Raptor)
29 10
Zintegrowany z napędem 4x4 elektromagnes na końcu koła
30 10
Moc przekaźnika sprzęgła klimatyzacji
31 15
2011-2014: Uruchom / włącz zasilanie przekaźnika
20
2009-2010: Przekaźnik świateł postojowych przyczepy
32 40
Moc przekaźnika tylnego okna odszraniacza, Moc przekaźnika lusterek podgrzewanych
33 40
2011-2014: 110 V napięcia zmiennego
34 40
2009-2014: Moc przekaźnika modułu sterującego układem napędowym
50
2011-2014: Moc przekaźnika modułu napędowego układu napędowego (silnik 3.5L)
35 20
2013-2014: Reflektory wyładowcze dużej intensywności - strona po stronie kierowcy
36 30
Kontrola stabilności rolki / układ przeciwblokujący
41 15
2012-2014: Myjnia przednich kamer (SVT Raptor)
2010: podgrzewane lusterko
42 5
2011-2014: Uruchom / uruchom przekaźnik coll
43 15
2011-2014: Moc przekaźnika świateł awaryjnych przyczepy
20
2009-2010: Przekaźnik lampy cofania
44 15
2010-2014: przełącznik pomocniczy 3 (SVT Raptor), lusterka składane do ciągnięcia przyczepy
45 10
2011-2014: Czujnik alternatora
20
2009-2010:Przekaźnika holowania przyczepy
46 10
Włącznik / wyłącznik hamulca
47 60
Moduł kontroli stabilności / przeciwblokujący hamulec rolki (2011-2014)
48 20
2011-2014: Szyberdach
49 30
Moc przekaźnika wycieraczek
50
Nieużywany
51 40
Moc przekaźnika silnika dmuchawy
52 5
2011-2014: Uruchom / rozpocznij - Elektroniczne wspomaganie kierownicy. Przepływ przekaźnika dmuchawy
53 5
2011-2014: Uruchom / rozpocznij - moduł sterujący Powertrain
2009-2010: transmisja PCM, 6R80
54 5 2011-2014: Uruchom / rozpocznij – moduł 4×4. Lampy dodatkowe, kontrola stabilności rolki / system zapobiegający blokowaniu kół. Przekaźnik ładowania akumulatora holowania przyczepy. Tylne okno odmrażacza przekaźnik coll. Przedni przekaźnik spryskiwacza kamery (SVT Raptor)

2009-2010: moduł 4×4, lampa zapasowa, RSC, przekaźnik ładowania akumulatora przyczepy

55 5
2009-2010: Elektroniczne lustro kompasowe (tylko transmisja 6R)
56 15
2011-2014: podgrzewane lusterka
57
Nieużywany
58 15
2009-2010: lampy pomocnicze do holowania przyczepy
59 15
2009: Podgrzewane lusterka
60
2009-2010: One-touch Start dioda
61
2009-2010: Dioda pompy paliwa
63 25
2010-2014: Moc przekaźnika elektrycznego
64 30
2009-2010: Wzmacniacz
40
2011-2012: Moc przekaźnika pompy próżniowej (silnik 3.5L)
65 20
Pomocniczy punkt zasilania (tablica przyrządów)
66 20
Pomocniczy punkt zasilania (wewnątrz konsoli środkowej)
67 20
2011-2014: Światła ciągnika przyczepy parkowania mocy
68 25
Moduł 4x4, moduł 4x2  (2013-2014)
69 30
Przednie ogrzewane lub ogrzewane / chłodzone siedzenia
70
Nieużywany
71 20
2011-2014: Podgrzewane tylne siedzenia
72 20
Pomocniczy punkt zasilania (tylny)
73 20
2011-2014: Moc ciągnięcia przyczepy / włączania świateł przekaźnika
74 30
Gniazdo zasilania kierowcy / moduł pamięci
75 15
2009-2014: Moduł sterujący układem napędowym - moc napięciowa 1
25
2011-2014: Moduł sterowania zespołem napędowym - moc napięcia 1 (silnik 3.5L)
76 20
2011-2014: Moduł sterowania zespołem napędowym - Moc napięcia 2: Ogólne elementy układu napędowego (Masowy przepływ powietrza / czujnik temperatury powietrza dolotowego -3,7L, 5,0L, silniki 6.2L) (Kanisterowy elektromagnetyczny zawór odpowietrzający - silnik 3.5L)
2009-2010: Napięcie zasilania 2, Napięcie - napięcie akumulatora, Masowy przepływ powietrza / Temp. Powietrza wlotowego, CMS 12 i 22 z przekładnią 6R80, Włącznik / wyłącznik hamulca (BOO)
77 10
2011-2014: Moduł sterujący układu napędowego - Moc napięcia 3 (Komponenty układu napędowego związane z emisją spalin, Przekaźniki wentylatora elektrycznego coll)
2009-2010: Moc napięcia 3, Sprzęgło elektryczne wentylatora, Cewka przekaźnika układu klimatyzacji, Przełącznik posuwu podłogowego (4-biegowa skrzynia biegów)
78 15
2010-2014: Moduł sterowania zespołem napędowym - Napięcie zasilania 4 - Cewki zapłonowe (silniki 3,5L, 3,7L, 5,0L)
20
2011-2014: Moduł sterowania zespołem napędowym - Napięcie zasilania 4 - Cewki zapłonowe (silnik 6.2L)
25
2009: Cewki zapłonowe, Moc napięcia 4
79 5
2011-2014: czujnik deszczu
10
2009-2010: 4-biegowa skrzynia CMS, 12 i 22 z 4-biegową skrzynią biegów
80
Nieużywany
81
Nieużywany
82 10
2009-2010: Moduł sterujący hamulca przyczepy (TCM), lampa drogowa wysokiego montowania na rynku wtórnym (CHMSL)
83
Nieużywany
84
Nieużywany
Przekaźnik
1
Moduł sterujący układu napędowego
2
Rozrusznik
3
Silnik dmuchawy
4
Odmrażacz tylnej szyby
5
2010-2014: Wentylator elektryczny (duża prędkość)
6
Lampka holownicza przyczepy
7
2010: przekaźnik Upfitter 1
2011-2014: Uruchom / uruchom
8
Pompa paliwowa
9
Ładowarka do holowania przyczepy
10
2010: Przekaźnik Upfitter 2
2011-2014: moduł sterowania zespołem napędowym (silnik 3.5L)
23
Sprzęgło klimatyzacji
24
Nieużywany
25
Nieużywany
37
Zwolnij / obróć holowanie przyczepy
38
Zwolnij / obróć holowanie przyczepy
39
Lampy do holowania przyczepy
40
2010-2014: Wentylator elektryczny
62
2011-2014: Silnik wycieraczek
2010: Przekaźnik Upfitter 3
85
2010-2014: Wentylator elektryczny (niska prędkość)

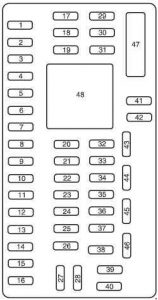

Panel bezpieczników przedziału pasażerskiego (2009-2010)
Numer Prąd(A) Funkcja
1 30
Szyberdach
2 15
Nie używane (zapasowe)
3 15
Nie używane (zapasowe)
4 30
Nie używane (zapasowe)
5 10
Podświetlenie klawiatury, blokada hamulca hamulca (BSI), moc mikroprocesora SJB
6 20
Kierunkowskazy, światła stop
7 10
Światła mijania (po lewej)
8 10
Światła mijania (po prawej)
9 15
Oświetlenie wnętrza, lampy Cargo
10 15
Podświetlenie, lampy
11 10
2010: moduł GPS
12 7.5
Przełącznik zasilania lusterka, zasilanie mikroprocesora modułu gniazda pamięci, przełącznik kolumny kierownicy
13 5 SYNC®
14 10
2010: moduł oświetlenia otoczenia
15 10
Kontrola klimatu
16 15
Stacyjka zapłonu
17 20
Wszystkie blokady silnika
18 20
Przełącznik fotela pamięci kierowcy
19 25
Nie używane (zapasowe)
20 15
Regulowane pedały, łącze danych
21 15
Światła przeciwmgielne, wskaźnik lampy przeciwmgielnej
22 15
Światła postojowe, światła obrysowe boczne
23 15
Reflektory świateł drogowych
24 20
Klakson
25 10
Lampki oświetlenia wnętrza, zasilanie pośrednie pola
26 10
Zestaw wskaźników tablicy rozdzielczej, blokada elektromagnesu blokady, wyświetlacz informacji radia (CID), przyciski radiowe, dźwięk dzwonka
27 20
Nieużywany
28 5
Wyciszanie radia
29 5
Zestaw wskaźników na tablicy rozdzielczej
30 5
Wskaźnik wyłączenia poduszki powietrznej pasażera
31 10
Moduł kontroli ograniczeń
32 10
Niezintegrowany moduł kompasu, moduł siedzeń z podgrzewaniem
33 10
Kontroler hamulca przyczepy
34 5
Elektroniczny wskaźnik różnicy blokowania
35 10
Tylny asystent parkowania
36 5
Pasywny przekaźnik przeciw kradzieży
37 10
2010: cewki przekaźników upfitter
38 20 Subwoofer
39 20
Radio, wyświetlacz nawigacji
40 20
2010: moduł tylnych podgrzewanych siedzeń
41 15
Automatycznie ściemniający się lustro, podświetlenie przełącznika blokady drzwi, opóźnienie akcesoriów radiowych
42 10
Nie używane (zapasowe)
43 10
Podgrzewany przekaźnik lusterek / podświetlania, czujnik deszczu, kamera cofania
44 10
Nie używane (zapasowe)
45 5
Przednia logika wycieraczek, przekaźnik silnika dmuchawy
46 7.5
Czujnik klasyfikacji osób (OCS)
47 30
Wyłącznik automatyczny: elektrycznie sterowane szyby, szyberdach, przesuwne podświetlenie Power
Przekaźnik
48
Opóźniony przekaźnik akcesoriów (zasilacz 41 i wyłącznik 47)

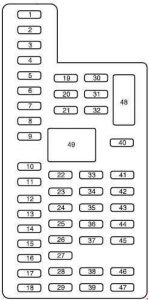

Panel bezpieczników przedziału pasażerskiego (2011-2014)
Numer Prąd(A) Funkcja
1 30
Przednie okno po stronie kierowcy
2 15
SYNC, moduł wyświetlacza (8 cali) (2013-2014)
3 30
Przednie okno pasażera
4 10
Lampy wewnętrzne
5 20
Moduł pamięci
6 5
Nie używane (zapasowe)
7 7.5
Włącznik lusterka, Moduł siedzenia pamięci
8 10
Nie używane (zapasowe)
9 10
Wyświetlacz radiowy, moduł GPS. Elektroniczny moduł panelu wykończeniowego (2013-2014), wyświetlacz nawigacyjny (2011-2012)
10 10
Przekaźnik pracy / akcesoriów
11 10
Zestaw wskaźników
12 15
Oświetlenie wewnętrzne, lampy kałużowe, oświetlenie. Lampa ładunkowa
13 15
Prawe kierunkowskazy / światła stop
14 15
Lewe kierunkowskazy / światła stopu
15 15
Światła cofania, światła drogowe
16 10
Prawe światła mijania
17 10
Lewe światło mijania
18 10
Blokada hamulca, podświetlanie klawiatury, podnoszenie modułu sterowania zespołem napędowym, pasywny układ przeciwkradzieżowy
19 20
Wzmacniacz dźwięku
20 20
Eleryczne zamki drzwi
21 10
2011-2012: oświetlenie otoczenia
22 20
Klakson
23 15
Moduł sterujący na kierownicy
24 15
Złącze łącza danych, Moduł kierownicy
25 15
Nie używane (zapasowe)
26 5
Moduł częstotliwości radiowej
27 20
Nie używane (zapasowe)
28 15
Stacyjka
29 20 Radio
30 15
Przednie światła postojowe
31 5
Hamulec wł. / Wył. - tablica przyrządów. Silnik
32 15
Opóźnienie / wyposażenie dodatkowe - dach księżycowy, elektryczne szyby, zamki. Automatyczne lusterko ściemniające / Kompas, lusterka teleskopowe do holowania przyczepy
33 10
Tylne podgrzewane siedzenia
34 10
Odwrotny system wykrywania, przełącznik 4x4, tylne wideo, wskaźnik terenowy (SVT Raptor), przedni wideo (SVT Raptor), moduł łączenia kamer (SVT Raptor)
35 5
Przełącznik spadku wzgórza (SVT Raptor)
36 10
Moduł sterowania ograniczeniem, moduł systemu lokalizacji Oc
37 10
Kontrola hamulca przyczepy
38 10
Opóźnione akcesoria - radio 110 V
39 15
Światła drogowe
40 10
Tylne światła parkowania
41 7.5
Wyłącznik poduszki powietrznej pasażera Wyłącznik pomocniczy (SVT Raptor)
42 5
Przełącznik anulowania overdrive
43 10
Nie używane (zapasowe)
44 10
Nie używane (zapasowe)
45 5
Nie używane (zapasowe)
46 10
Moduł kontroli klimatu
47 15
Światła przeciwmgłowe, lusterko zewnętrzne
48 30
Wyłącznik automatyczny: elektrycznie sterowane szyby, tylne okno przesuwne mocy
Przekaźnik
49
Opóźnione akcesoria
