Ford F-150 Lightning (2022-2023) – bezpieczniki i przekaźniki

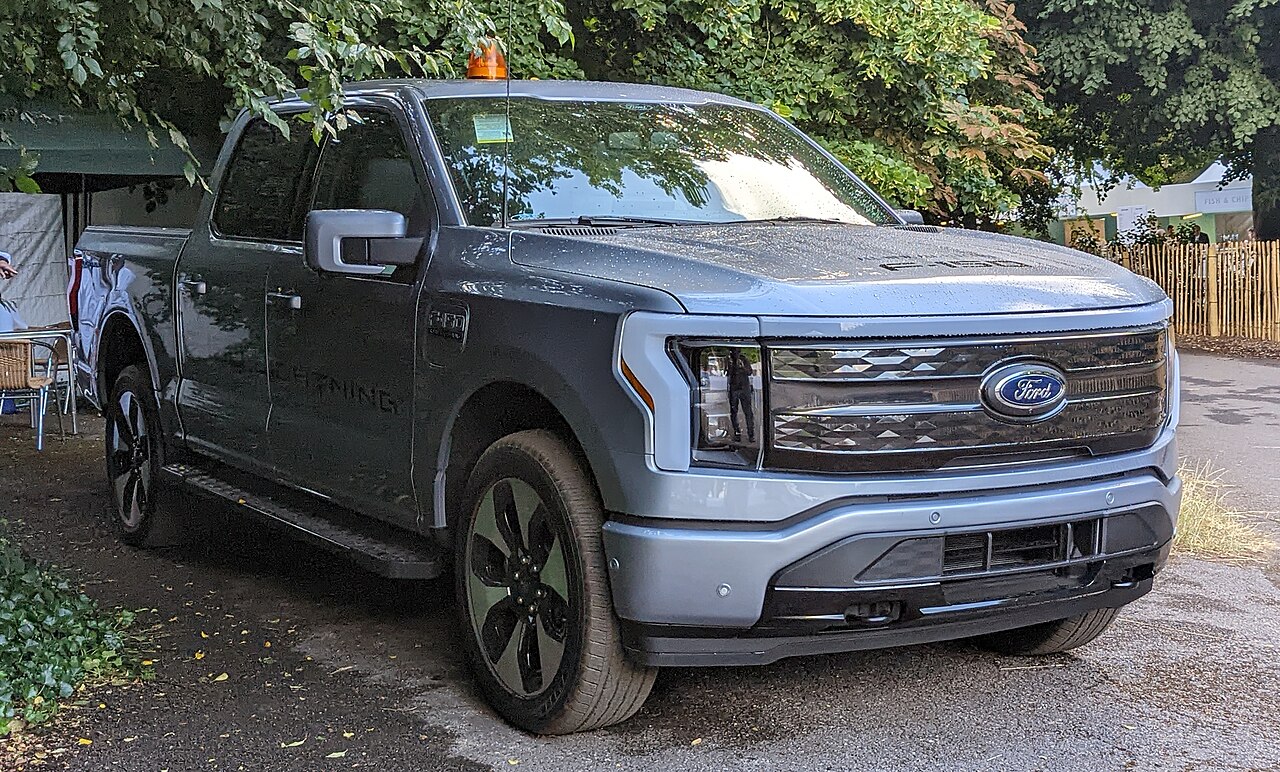

Ford F-150 Lightning 2022-2023 to elektryczna odmiana pełnowymiarowego pickupa F-150. W przeciwieństwie do wersji spalinowych nie ma klasycznej komory silnika – pod przednią pokrywą znajduje się bagażnik typu frunk, a główna skrzynka rozdziału zasilania jest ukryta pod jego prawą osłoną.

Samochód ma dwie główne skrzynki bezpieczników: Under Hood Fuse Box w przedniej części pojazdu oraz Body Control Module Fuse Box w kabinie. Poniższe zestawienie obejmuje bezpieczniki dla elektroniki nadwozia, modułów napędu elektrycznego, chłodzenia akumulatora wysokonapięciowego, frunka, radia, USB, ABS, oświetlenia i instalacji przyczepy.

Jeżeli szukasz schematu do mniejszego pickupa Forda z tego samego okresu, zobacz osobny wpis o Fordzie Maverick 2022. Mimo podobnego rocznika oba modele mają całkowicie inną architekturę skrzynek i numerację bezpieczników.

Gdzie są skrzynki bezpieczników w Fordzie F-150 Lightning?

Skrzynka w przedniej części pojazdu

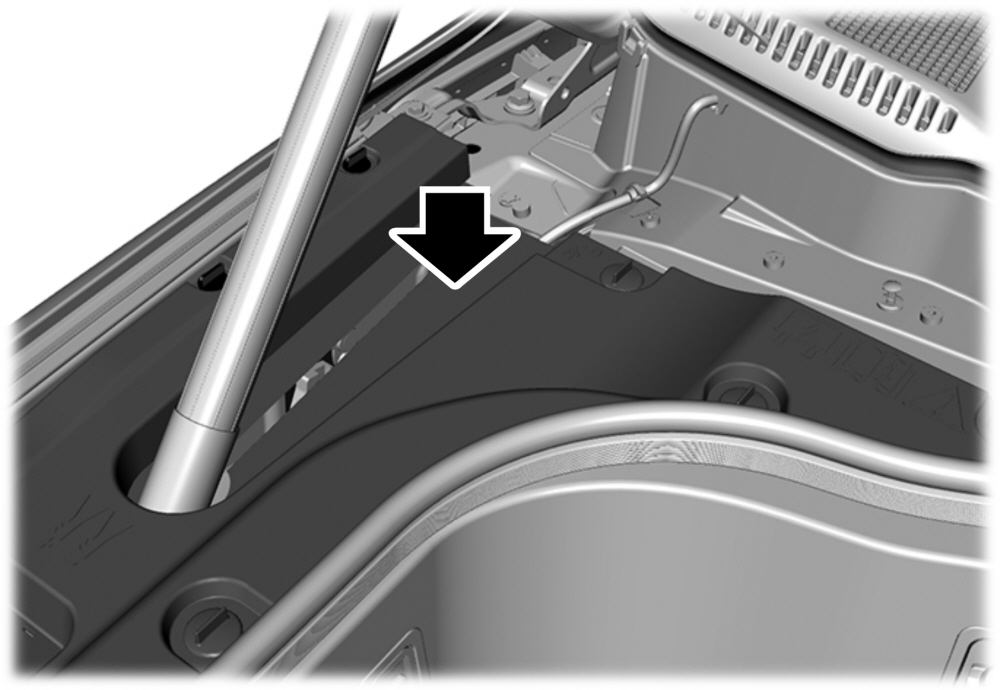

Po otwarciu przedniej pokrywy nie szukaj skrzynki przy silniku, ponieważ Lightning jest samochodem elektrycznym. Główna skrzynka znajduje się pod prawą częścią osłony przedniego bagażnika (frunka), patrząc w kierunku jazdy. Najpierw trzeba zdjąć prawą górną osłonę frunka, zaczynając od jej tylnej krawędzi i zwalniając kolejne spinki. Dopiero pod nią widać czarną pokrywę skrzynki bezpieczników. Po zdjęciu tej pokrywy uzyskuje się dostęp do bezpieczników nisko- i wysokoprądowych.

Skrzynka BCM w kabinie

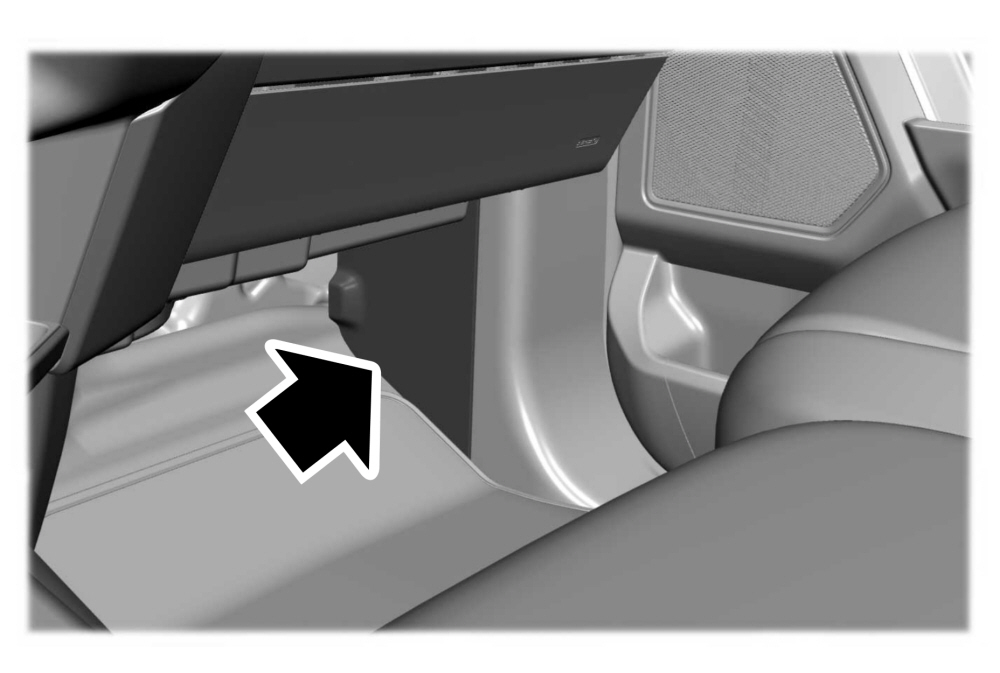

Druga skrzynka jest po stronie pasażera. Znajduje się nisko w prawej części przedniej przestrzeni na nogi, za boczną osłoną przy dolnej części deski rozdzielczej. Aby się do niej dostać, odsuń lub wyjmij dywanik, a następnie zdejmij panel wykończeniowy przy prawym boku footwellu. Za nim znajduje się panel Body Control Module z bezpiecznikami 1-38.

Przy bezpiecznikach wysokoprądowych Ford zaleca odłączenie akumulatora 12 V przed rozpoczęciem pracy. Nie należy ingerować w pomarańczowe przewody ani elementy instalacji wysokonapięciowej – nie są one częścią zwykłej obsługi skrzynek bezpieczników 12 V.

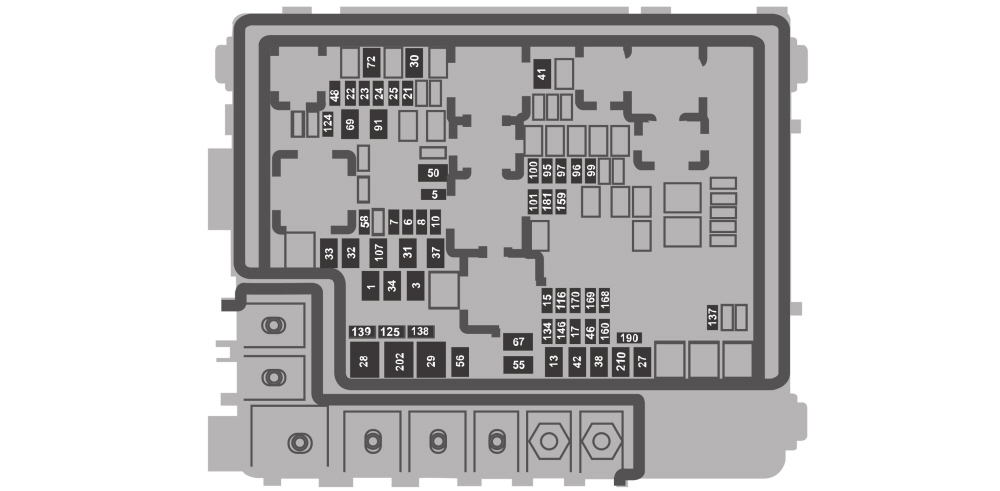

Skrzynka bezpieczników w przedniej części pojazdu

Numery na schemacie odpowiadają pozycjom w tabeli. Brak kolejnych numerów nie oznacza brakującego fragmentu – Ford wykorzystuje tylko wskazane pozycje w tym wariancie skrzynki.

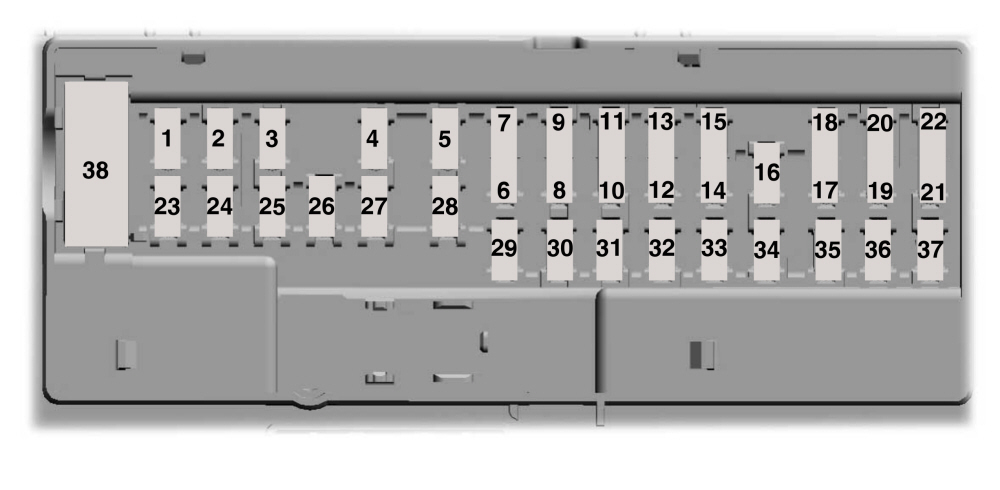

Skrzynka Body Control Module w kabinie

Panel BCM jest schowany za osłoną w nogach pasażera. Odpowiada przede wszystkim za wyposażenie kabiny, drzwi, wyświetlacz, radio, klimatyzację, telematykę i część funkcji frunka.

Najczęściej szukane bezpieczniki

• Radio: BCM, pozycja 32 – 20 A.
• Wzmacniacz audio: BCM, pozycja 28 – 30 A.
• Złącze diagnostyczne / Smart Data Link: skrzynka z przodu, pozycja 160 – 10 A.
• Przednie wycieraczki: pozycja 69 – 30 A.
• Klakson: pozycja 15 – 25 A.
• Frunk: pozycja 72 – 40 A w skrzynce z przodu oraz pozycja 14 – 15 A w BCM.
• Wskaźnik portu ładowania: pozycja 17 – 5 A.
• USB: pozycja 125 – 10 A dla ładowarek 1 i 2 oraz pozycja 139 – 5 A dla ładowarki 3.
• ABS: pozycje 23 – 10 A oraz 28 i 29 – po 50 A.
• Lewy i prawy reflektor: pozycje 100 i 101 – po 25 A.
• Moduł zarządzania energią akumulatora: pozycje 146 i 168 – po 15 A.
• Pompa chłodzenia akumulatora wysokonapięciowego: pozycja 170 – 20 A.

Jeżeli nowy bezpiecznik przepala się ponownie, nie zwiększaj jego amperażu. W Lightningu wiele obwodów jest sterowanych przez moduły elektroniczne, dlatego powtarzające się przepalanie bezpiecznika zwykle wymaga sprawdzenia instalacji lub konkretnego odbiornika, a nie zastosowania mocniejszego bezpiecznika.

Najczęstsze pytania – Ford F-150 Lightning 2022-2023

Gdzie znajduje się główna skrzynka bezpieczników?

Pod prawą górną osłoną przedniego bagażnika. Po otwarciu frunka trzeba zdjąć prawą część plastikowego wykończenia, a następnie górną pokrywę samej skrzynki.

Gdzie jest skrzynka bezpieczników w kabinie?

Po stronie pasażera, nisko przy prawej ścianie przedniej przestrzeni na nogi, za bocznym panelem wykończeniowym.

Który bezpiecznik odpowiada za radio?

Radio jest chronione przez bezpiecznik nr 32 – 20 A w skrzynce BCM w kabinie.

Który bezpiecznik odpowiada za frunk?

Należy sprawdzić przede wszystkim pozycję 72 – 40 A w przedniej skrzynce oraz pozycję 14 – 15 A w panelu BCM.

Gdzie jest bezpiecznik portu ładowania?

Wskaźnik stanu portu ładowania jest zabezpieczony bezpiecznikiem nr 17 – 5 A w skrzynce z przodu. Sam układ ładowania wykorzystuje również osobne moduły sterujące, dlatego przy problemach z ładowaniem nie należy ograniczać diagnostyki do tej jednej pozycji.

Czy można samodzielnie wymieniać bezpieczniki w F-150 Lightning?

Zwykłe bezpieczniki instalacji 12 V można sprawdzać i wymieniać zgodnie z instrukcją, używając dokładnie takiego samego amperażu. Przy bezpiecznikach wysokoprądowych trzeba odłączyć akumulator 12 V, a elementów instalacji wysokonapięciowej nie należy otwierać ani rozłączać bez odpowiednich uprawnień i wyposażenia.
