Ford Fusion (2013-2018) – bezpieczniki schemat

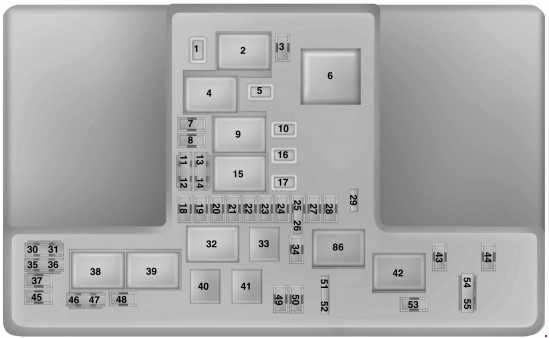

Skrzynka rozdzielcza mocy

Numer A Funkcja
1 30 2015-2018: Panoramiczny dach słoneczny
25 2013-2014: Silnik wycieraczki #2
3 15 Czujnik deszczu
5 20 Punkt zasilania 3 – Tył konsoli
7 20 Moduł sterujący układu napędowego – moc pojazdu 1
Moc modułu sterującego układu napędowego
8 20 Moduł sterujący układu napędowego – moc pojazdu 2
Składniki emisji
10 20 Punkt zasilania 1 – przód kierowcy
11 15 Moduł sterujący układu napędowego – moc pojazdu 4
Cewki zapłonowe
12 15 Moduł sterujący układu napędowego – moc pojazdu 3
Składniki nieemisyjne
13 10 2013-2016: Moduł sterujący układu napędowego – moc pojazdu 5 (z wyjątkiem hybrydowego)
14 10 2013-2016: Moduł sterujący układu napędowego – moc pojazdu 6 (z wyjątkiem hybrydowego)
16 20 Punkt zasilania 2 – konsola
17 20 Hybrydowy (2013-2016): Olej przekładniowy
18 10 z wyjątkiem hybrydowych:
2013-2014: Moduł sterujący układu napędowego – utrzymanie mocy
Hybrydowy:
Napędowy układ napędowy i hybrydowy moduł sterujący układu napędowego utrzymują moc
Moduł baterii
19 10 Elektroniczne wspomaganie układu kierowniczego wspomagania rozruchu
20 10 2017-2018: Adaptacyjna tempomat
2013-2016: Oświetlenie do uruchamiania/uruchamiania
21 15 z wyjątkiem hybrydowych:
Sterowanie przekładnią uruchamiania/uruchamiania
Uruchomienie/zatrzymanie pompy oleju przekładniowego
Hybrydowy:
2013-2014: Hybrydowy moduł sterowania napędem Run/start
2015-2018:
Przełącznik skrzyni biegów z rozruchem
Falownik HEV
22 10 z wyjątkiem hybrydowych: Elektromagnetyczna cewka sprzęgłowa klimatyzatora
23 15 Uruchomienie run-start
System informacji w martwych punktach
Kamera widoku z tyłu
Wyświetlacz typu head-up
Moduł stabilności napięcia
Siłownik zmiany biegów
Adaptacyjna tempomat
24 10 Hybrydowy: Pompa olejowa do skrzyń biegów rozruchowych.
25 10 Układ przeciwblokujący uruchamiania hamulców typu “run-start
26 10 Moduł sterujący układu napędowego rozruchu rozruchu
27 10 Hybrydowy: Elektrozawór drzwi paliwa
28 Nieużywane
29 5 z wyjątkiem hybrydowych:
2015-2018: Masowy monitor przepływu powietrza (z wyjątkiem hybrydowego)
15 Hybrydowy:
2013-2016: Moc pojazdu z zawartością hybrydową 5
30 Nieużywane
31 Nieużywane
34 Nieużywane
35 15 Hybrydowy: wentylator ładowarki
36 15 Hybrydowy: Wentylator akumulatorowego elektrycznego modułu sterującego
37 Nieużywane
43 Nieużywane
44 Nieużywane
45 5 Hybrydowy: Monitor pompy próżniowej
46 10 z wyjątkiem hybrydowych:
2013-2014: Alternator
Hybrydowy: Ładowanie pierścienia oświetleniowego portu
47 10 z wyjątkiem hybrydowych:
2013-2014: Włącznik/wyłącznik hamulca
Hybrydowy: włącznik/wyłącznik hamulca
48 20 z wyjątkiem hybrydowych:
2013-2014: Klakson
Hybrydowy: Klakson
49 5 z wyjątkiem hybrydowych:
2013-2014: Masowy monitor przepływu powietrza
Hybrydowy:
2015-2018: Monitor przepływu powietrza
50 20 z wyjątkiem hybrydowych:
2015-2018: Klakson
15 Hybrydowy:
2017-2018:
Moc pojazdu z zawartością hybrydową 5
Wentylator modułu kontroli energii z akumulatora
51 15 HHybrydowy:
Moc pojazdu z zawartością hybrydową 1
Hybrydowy moduł sterujący układu napędowego
52 15 Hybrydowy:
Moc pojazdu z zawartością hybrydową 2
Moduł kontroli energii z akumulatorów
53 10 2013-2016: Fotele elektryczne.
54 10 z wyjątkiem hybrydowych:
2015-2018: Wyłącznik hamulca
Hybrydowy:
Moc pojazdu z zawartością hybrydową 3
Pompa chłodziwa
55 10 z wyjątkiem hybrydowych:
2015-2018: Czujnik ALT
Hybrydowy:
Moc pojazdu z zawartością hybrydową 4
Sprężarka klimatyzacyjna
Dodatni współczynnik temperaturowy grzejnika (PHEV)
Czujnik wilgotności (PHEV)
Przekaźnik
2 Przekaźnik rozrusznika
4 Przekaźnik silnika dmuchawy
6 Nieużywane
9 Przekaźnik modułu sterującego układu napędowego
15 Przekaźnik uruchamiania
32 z wyjątkiem hybrydowych: wentylator elektryczny 1 przekaźnik
Hybrydowy: Przekaźnik wentylatora chłodzącego
33 z wyjątkiem hybrydowych: Przekaźnik sprzęgłowy klimatyzatora
38 z wyjątkiem hybrydowych: wentylator elektryczny 2 przekaźnik
Hybrydowy: Pompa próżniowa #1 przekaźnik
39 z wyjątkiem hybrydowych: Elektryczna cewka wentylatora 2 i 3 przekaźniki
Hybrydowy: Pompa próżniowa #2 przekaźnik
40 z wyjątkiem hybrydowych:
2015-2018: Przekaźnik rogowy
2013-2014: Przekaźnik pompy paliwa
Hybrydowy: Przekaźnik pompy paliwa
41 z wyjątkiem hybrydowych:
2013-2014: Przekaźnik klaksonu
Hybrydowy: przekaźnik klaksonu
42 z wyjątkiem hybrydowych:
2015-2018: Przekaźnik cewki pompy paliwa
86 Nieużywane

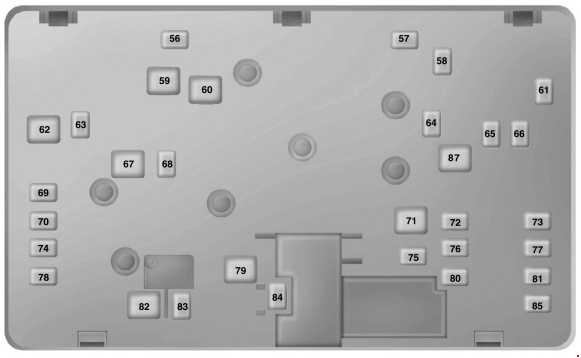

Skrzynka rozdzielcza mocy – Dół

Numer A Funkcja
56 30 z wyjątkiem hybrydowych:
2013-2014: Dopływ paliwa do pompy paliwowej
Hybrydowy: Dopływ paliwa do pompy paliwowej
57 Nieużywane
58 30 2015-2018: Dopływ paliwa do pompy paliwowej
59 30 z wyjątkiem silników hybrydowych: wentylator elektryczny 3 (silniki 1,5L, 1,6L, 2,0L i 2,5L)
40 z wyjątkiem hybrydowych: wentylator elektryczny 3 (silnik 2,7L)
Hybrydowy: Przekaźnik pompy próżniowej
60 30 z wyjątkiem silników hybrydowych: wentylator elektryczny 1 (silniki 1,5L, 2,0L i 2,5L)
40 z wyjątkiem hybrydowych: wentylator elektryczny 1 (silnik 2,7L)
Hybrydowy: Przekaźnik pompy próżniowej
61 Nieużywane
62 50 Moduł sterowania nadwozia 1
63 25 2016-2018: Wentylator elektryczny 2 (silniki 1,5L, 2,0L i 2,5L) (z wyjątkiem silników hybrydowych)
30 2017-2018: Wentylator elektryczny 2 (silnik 2,7L) (oprócz hybrydowego)
20 2013-2015: Wentylator elektryczny 2 (silniki 1,5L, 1,6L, 2,0L i 2,5L) (oprócz hybrydowych)
64 40 Hybrydowa: Ładowarka B+
65 20 Podgrzewane siedzenie przednie
66 Nieużywane
67 50 Moduł sterowania nadwozia 2
68 40 Podgrzewana szyba tylna
69 30 Zawory układu przeciwblokującego
70 30 Miejsce dla pasażerów
71 Nieużywane
72 20 z wyjątkiem hybrydowych:
2015-2018: Pompa oleju trans
73 20 z wyjątkiem hybrydowych:
2015-2018: Podgrzewane tylne siedzenia
74 30 Moduł siedzenia kierowcy
75 25 z wyjątkiem hybrydowych:
2015-2018: Silnik wycieraczki 1
20 Hybrydowy:
2017-2018: Pompa oleju przekładniowego
76 20 z wyjątkiem hybrydowych:
2013-2014: Pompa oleju przekładniowego #2 stop/start
Hybrydowy:
2015-2016:
Pompa oleju przekładniowego.
iShifter
2017-2018: e-Shifter (moduł kontroli zasięgu transmisji).
30 z wyjątkiem hybrydowych:
2015-2016: Moduł bramki unoszącej
77 30 2015-2018: Moduł siedziska klimatyzacji
78 Nieużywane
79 40 Silnik dmuchawy
80 25 2015-2018: Silnik wycieraczki 2
81 40 falownik
82 60 z wyjątkiem hybrydowych:
2013-2014: Pompa układu przeciwblokującego
Hybrydowy: Pompa układu przeciwblokującego
83 20 z wyjątkiem hybrydowych:
2015-2018: Przesuwnik TRCM
25 z wyjątkiem hybrydowych:
2013-2014: Silnik wycieraczki #1
Hybrydowy: silnik wycieraczki #1
84 30 z wyjątkiem hybrydy: Cewka zapłonowa
85 Nieużywane
87 60 z wyjątkiem hybrydowych:
2015-2018: Pompa układu przeciwblokującego

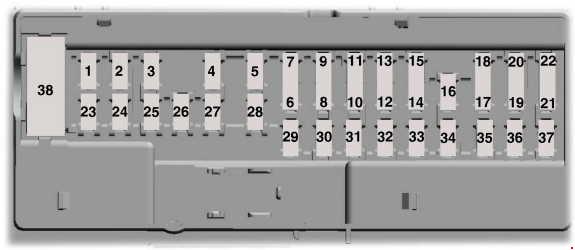

Panel bezpieczników przedziału pasażerskiego

Numer A Funkcja
1 10 Oświetlenie (otoczenie, schowek na rękawiczki, próżność, kopuła, bagażnik)
2 7.5 odcinek lędźwiowy
3 20 Odblokowanie drzwi kierowcy
4 5 Nieużywane (zapasowe)
5 20 Wzmacniacz subwoofera
6 10 Nieużywane (zapasowe)
7 10 Nieużywane (zapasowe)
8 10 Nieużywane (zapasowe)
9 10 Nieużywane (zapasowe)
10 5 Klawiatura
Moduł paszportów dla telefonów komórkowych
11 5 Nieużywane (zapasowe)
12 7.5 Kontrola klimatu
Zmiana biegów
13 7.5 Blokada kolumny kierownicy
Klaster
Logika łącza danych
14 10 2017-2018: Rozbudowany moduł mocy
2015-2016: Elektroniczny moduł sterujący akumulatora
2013-2014: Moduł sterowania akumulatorem trakcyjnym (hybrydowy)
15 10 Moduł bramki łącza danych
16 15 Blokada dla dzieci
Zwalnianie szyb pokładowych
17 5 Nieużywane (zapasowe)
18 5 Przycisk zatrzymania stopu przełącznik uruchamiania
19 7.5 2017-2018: Rozbudowany moduł mocy
2015-2016:
Wskaźnik niepełnosprawności poduszki powietrznej pasażera
Zasięg transmisji
5 2013-2014:
Wskaźnik niepełnosprawności poduszki powietrznej pasażera
Zasięg transmisji
20 7.5 2015-2018: Adaptacyjne światło główne
21 5 Czujnik wilgotności i temperatury w samochodzie
22 5 2013-2016: Czujnik klasyfikacji użytkownika
2017-2018: Sygnalizator akustyczny dla pieszych (tylko hybrydowy)
23 10 Opóźnione akcesoria (logika falownika mocy, logika księżycowa, główny przełącznik sterownika)
24 20 2015-2018: Centralny zamek odblokowujący
30 2013-2014: Centralny zamek odblokowujący
25 30 Drzwi kierowcy (okno, lustro)
26 30 Drzwi wejściowe dla pasażerów (okno, lustro)
27 30 Szyberdach
28 20 Wzmacniacz
29 30 Tylne drzwi boczne kierowcy (okno)
30 30 Tylne drzwi boczne dla pasażerów (okno)
31 15 Nieużywane (zapasowe)
32 10 Globalny system pozycjonowania
Wyświetlacz
Sterowanie głosem
Odbiornik częstotliwości radiowych
Adaptacyjna tempomat
33 20 Radio
Aktywna kontrola hałasu
34 30 Szyna rozruchowa (bezpiecznik 19,20,21,22,22,35,36, 37, wyłącznik automatyczny)
35 5 2013-2016: Moduł kontroli ograniczeń
36 15 Automatyczne przyciemnianie lusterka wstecznego
Zawieszenie o stałej kontroli tłumienia
Przekaźnik napędu na wszystkie koła
Podgrzewane tylne siedzenia
37 20 Podgrzewana kierownica
Napęd na wszystkie koła
38 30 Nieużywane (zapasowe)
