Ford Taurus (2007-2009) – bezpieczniki schemat

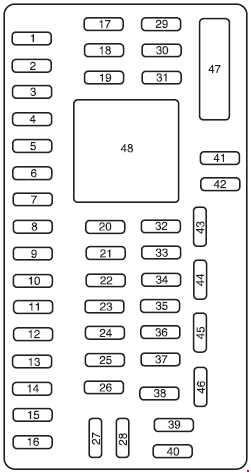

Panel bezpieczników w przedziale pasażerskim

Numer A Funkcja
1 30 Silnik inteligentnego okna
2 15 Włącznik/wyłącznik hamulca, wysokopodłogowa lampa hamulcowa
3 15 SDARS, Bluetooth, system rozrywki dla rodziny (FES)/sterowanie tylnym siedzeniem
4 30 Nieużywane (zapasowe)
5 10 Moc logiczna SPDJB
6 20 Światła kierunkowskazów
7 10 Światła mijania (lewe)
8 10 Światła mijania (prawe)
9 15 Światła wewnętrzne, Lampy ładunkowe
10 15 Podświetlenie, lampy kudlarskie
11 10 Napęd na wszystkie koła
12 7.5 Przełączniki gniazdo pamięci / lusterko, moduł pamięci
13 5 Moduł FEPS
14 10 Taurus:Zegar analogowy
Taurus X: Moduł podnośnika mocy
15 10 Kontrola klimatu
16 15 Nieużywane (zapasowe)
17 20 Wszystkie napędy silników z blokadą zasilania, zwalnianie pokladów (Taurus), zwalnianie bramek windowych (Taurus X)
18 20 Taurus X: Siedzenie drugiego rzędu z napędem
19 25 Szyberdach
20 15 Złącze OBDII
21 15 Lampy przeciwmgielne
22 15 Lampy postojowe, lampy nawigacyjne
23 15 Światła drogowe
24 20 Przekaźnik klaksonowy
25 10 Światła popytu/światła wewnętrzne
26 10 Klaster paneli przyrządów
27 20 Regulowany przełącznik pedałowy
28 5 Radio, radiowy sygnał startowy
29 5 Klaster paneli przyrządów
30 5 Przełącznik anulowania nadbiegu
31 10 Nieużywane (zapasowe)
32 10 Rok modelowy 2008: Moduł sterowania urządzeniami przytrzymującymi
33 10 Rok modelowy 2009: Moduł sterowania urządzeniami przytrzymującymi
34 5 Moduł AWD
35 10 Czujnik obrotu kierownicy, FEPS, wspomaganie parkowania z tyłu, podgrzewane moduły siedziska
36 5 Moduł PATS
37 10 Kontrola klimatu
38 20 Subwoofer (radio audiofilskie)
39 20 Radio
40 20 Nieużywane (zapasowe)
41 15 Szyberdach, przełączniki blokady przedniej, radio, lusterko EC z kompasem (z mikrofonem lub bez)
42 10 Nieużywane (zapasowe)
43 10 Nieużywane (zapasowe)
44 10 Nieużywane (zapasowe)
45 5 Cewki przekaźników: PDB, klimatyzacja pomocnicza, wycieraczki przednie i tylne, silnik dmuchawy przedniej
46 7.5 Czujnik klasyfikacji pasażerów (OCS), wskaźnik wyłączenia poduszki powietrznej pasażera (PADI)
Wyłącznik obwodu
47 30 Okna elektryczne
Przekaźnik
48 Opóźniony przekaźnik akcesoriów

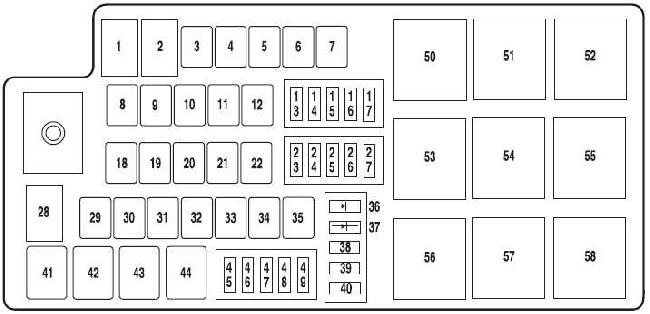

Skrzynka bezpieczników w komorze silnika

Numer A Funkcja
1 80 Moc SPDJB
2 80 Moc SPDJB
3 30 Wycieraczki przednie
4 Nieużywane
5 20 Taurus X: Ogrzewany tylny moduł siedziska
6 Nieużywane
7 50 Wentylator chłodzący silnik
8 Nieużywane
9 40 Układ przeciwblokujący (ABS)/ Pompa AdvanceTrac
10 30 Rozrusznik
11 50 Moduł sterowania układu napędowego (PCM) przekaźnik
12 20 Zawór ABS/AdvanceTrac
13 20 Punkt zasilania (tablica przyrządów)
14 20 Punkt mocy (drugi rząd)
15 20 Taurus X: Punkt zasilania (trzeci rząd)
16 20 Punkt zasilania (konsola)
17 10 Alternator
18 Nieużywane
19 Nieużywane
20 40 Odmrażarka tylna
21 30 Silniki elektryczne siedzeń (pasażer)
22 20 Podgrzewany moduł siedzenia
23 10 PCM Utrzymywać żywą moc, odpowietrznik kanistra
24 10 Przekaźnik sprzęgła klimatyzacyjnego
25 25 Taurus X: Wycieraczka tylna
26 20 Przekaźnik rezerwowy
27 15 Przekaźnik paliwa (moduł sterownika pompy paliwa, pompa paliwa)
28 Nieużywane
29 30 Taurus X: Brama nośna
30 Nieużywane
31 30 Taurus X: Pomocniczy przekaźnik dmuchawy
32 30 Silniki siedzeń kierowcy, moduł pamięci
33 20 Przełącznik zapłonu (do SJB)
34 Nieużywane
35 40 Przedni silnik dmuchawy klimatyzacyjnej
38 10 IVD, czujnik prędkości obrotowej
39 10 Dioda paliwowa, PCM
40 10 Taurus X: Pomocnicza pompa płynu chłodzącego
45 10 Wyłącznik regulacji prędkości obrotowej, czujnik przepływu powietrza masowego, moduł rzędowy VPWR2
46 10 Przekaźnik sprzęgła klimatyzacyjnego, VPWR3
47 15 PCM VPWR1
48 15 PCM VPWR4
49 15 Podgrzewane lusterka
Przekaźnik
41 Sprzęgło klimatyzacyjne
42 Pompa paliwa
43 Rezerwa
44 Taurus X: Wycieraczka tylna
50 Przekaźnik PCM
51 Nieużywane
52 Nieużywane
53 Tylny przekaźnik odszraniania
54 Przekaźnik silnika dmuchawy
55 Przekaźnik rozrusznika
56 Nieużywane
57 Przedni przekaźnik wycieraczki
58 Nieużywane
Dioda
36 1 Jedno dotknięcie przycisku na starcie
37 1 Pompa paliwa
