Ford Taurus X (2007-2009) – bezpieczniki i przekaźniki

Ford Taurus X 2007-2009 to crossover będący bezpośrednią kontynuacją Forda Freestyle. W samochodzie zastosowano dwie główne skrzynki bezpieczników: panel SPDJB pod deską rozdzielczą po stronie kierowcy oraz Power Distribution Box w komorze silnika.

W odróżnieniu od sedana Ford Taurus 2008-2009, Taurus X ma dodatkowe obwody charakterystyczne dla nadwozia crossover: tylną wycieraczkę, elektryczną klapę, dodatkową dmuchawę oraz gniazdo zasilania trzeciego rzędu.

Gdzie są skrzynki bezpieczników w Fordzie Taurus X?

Panel kabinowy znajduje się pod deską rozdzielczą po lewej stronie kierownicy. Trzeba zajrzeć nisko pod kokpit od strony kierowcy. W tej skrzynce są m.in. OBD-II, radio, PATS, AWD, klimatyzacja, poduszki powietrzne i sterowanie klapą.

Power Distribution Box znajduje się w komorze silnika. Zawiera bezpieczniki wysokoprądowe i przekaźniki pompy paliwa, ABS, rozrusznika, dmuchaw, wycieraczek, ogrzewania tylnej szyby oraz elektrycznej klapy.

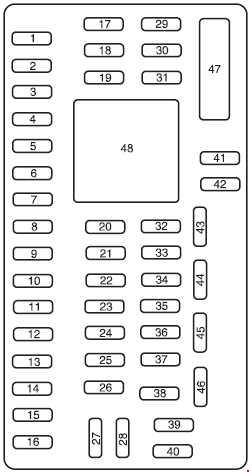

Panel bezpieczników w kabinie

Taurus X jest rozwinięciem Forda Freestyle 2005-2007. Wiele rozwiązań konstrukcyjnych jest podobnych, ale po zmianie nazwy i modernizacji zmieniła się część wyposażenia oraz przypisania bezpieczników, dlatego starszej tabeli Freestyle nie należy stosować bezpośrednio.

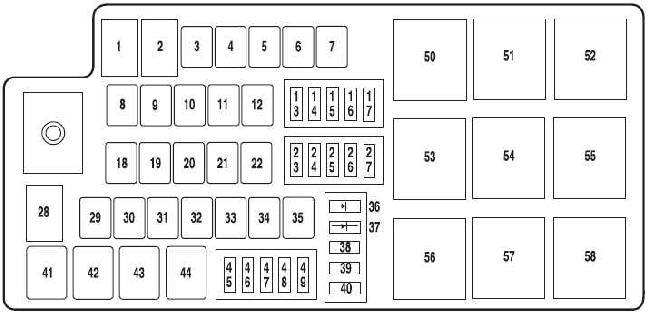

Skrzynka bezpieczników w komorze silnika

W porównaniu ze zwykłym Taurusem szczególnie łatwo przeoczyć pozycje charakterystyczne dla Taurusa X: 15 – gniazdo trzeciego rzędu, 25 – tylna wycieraczka, 29 – elektryczna klapa, 31 – dodatkowa dmuchawa, 40 – dodatkowa pompa cieczy oraz przekaźnik 44 tylnej wycieraczki.

Różnice między rocznikiem 2008 i 2009

Najważniejsza zmiana dotyczy panelu kabinowego. W 2008 roku RCM ma pozycję 32 – 10 A, natomiast w roczniku 2009 funkcję przeniesiono na pozycję 33 – 10 A. Pozycja 31 w 2008 zasila kompas i lusterko elektrochromatyczne, a w 2009 jest oznaczona jako zapasowa.

Układ skrzynki pod maską i przypisania głównych obwodów pozostają zasadniczo takie same w instrukcjach 2008 i 2009.

Późniejszym, większym crossoverem Forda o podobnym rodzinnym zastosowaniu jest Ford Flex, ale korzysta on z nowszej instalacji i jego tabela bezpieczników nie pasuje do Taurusa X.

FAQ – Ford Taurus X 2007-2009

Nie działa tylna wycieraczka – które elementy sprawdzić?

Główny bezpiecznik tylnej wycieraczki to pozycja 25 – 25 A w skrzynce pod maską. Oprócz niego należy sprawdzić przekaźnik nr 44 oraz instalację silnika wycieraczki.

Elektryczna klapa nie otwiera się – gdzie jest jej zabezpieczenie?

Główne zabezpieczenie napędu klapy to pozycja 29 – 30 A pod maską. W panelu kabinowym pozycja 14 – 10 A odpowiada za moduł klapy, a pozycja 17 obejmuje również jej zwalnianie.

Gdzie jest bezpiecznik OBD-II?

Złącze diagnostyczne zabezpiecza pozycja 20 – 15 A w panelu pod deską rozdzielczą.

Nie działa gniazdo 12 V przy trzecim rzędzie, ale pozostałe działają – co sprawdzić?

Taurus X ma osobne bezpieczniki dla poszczególnych punktów zasilania. Gniazdo trzeciego rzędu to pozycja 15 – 20 A, drugiego rzędu pozycja 14 – 20 A, a konsoli pozycja 16 – 20 A.

Pompa paliwa nie pracuje – które elementy są związane z jej obwodem?

Pozycja 27 – 15 A zasila obwód pompy paliwa, przekaźnik pompy ma pozycję 42, a dioda pompy pozycję 37. Przy braku zasilania warto sprawdzić wszystkie trzy elementy.

Dlaczego instrukcja 2008 podaje RCM na pozycji 32, a 2009 na 33?

Ford zmienił obsadę panelu pomiędzy rocznikami. W 2008 RCM jest na pozycji 32, a w 2009 na pozycji 33. To właśnie jeden z powodów, dla których nie warto korzystać z przypadkowej tabeli bez sprawdzenia roku modelowego.
