Kia XCeed CD (od 2019 roku) ma bezpieczniki w kabinie oraz w komorze silnika. W zależności od jednostki napędowej występują zabezpieczenia obsługujące układ Start-Stop, silnik T-GDi, skrzynię DCT i opcjonalne wyposażenie. Poniższe tabele pochodzą z dokumentacji Kia XCeed 2022 i zawierają 40 oznaczeń bezpieczników kabinowych, 61 pozycji pod maską i 17 przekaźników.
Oznaczenia nazw bezpieczników zachowano w postaci fabrycznej, a funkcje opisano po polsku. Amperaż podano według instrukcji, w tym wartości alternatywne stosowane w różnych wersjach. Rozpiska nie musi pasować bez zmian do każdej odmiany 2019-2026, a panel samochodu może mieć inną obsadę z powodu silnika, skrzyni biegów i wyposażenia.
Gdzie znajdują się skrzynki bezpieczników Kia XCeed?

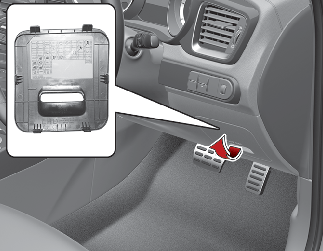

Kabina: skrzynka znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, po lewej stronie pod kierownicą, za zdejmowaną pokrywą. Aby dostać się do wkładek, wyłącz zapłon, chwyć osłonę za uchwyt i ostrożnie ją odchyl. Z tyłu pokrywy powinien znajdować się rysunek układu odpowiadającego konkretnej wersji.

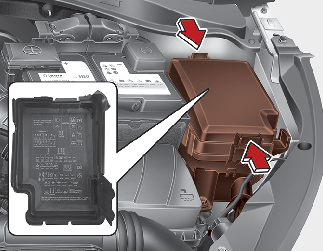

Komora silnika: druga skrzynka znajduje się w pobliżu akumulatora. Po wyłączeniu zapłonu odblokuj zatrzaski pokrywy i podnieś ją, unikając kontaktu metalowego narzędzia z zaciskami zasilania. Po kontroli załóż osłonę szczelnie, tak aby nie dostała się do środka wilgoć. W zestawie przy akumulatorze występują także wkładki wysokoprądowe.

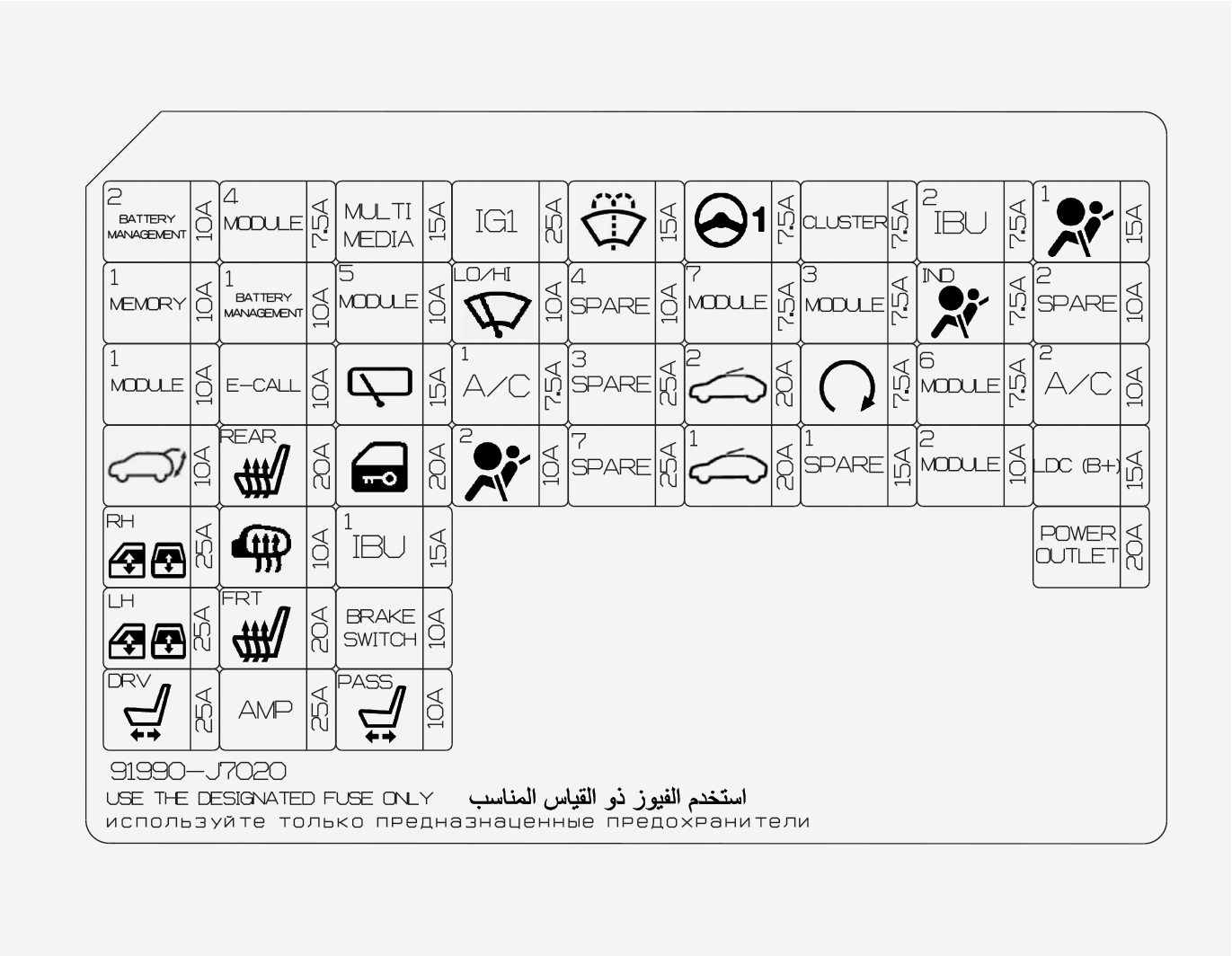

Skrzynka bezpieczników w desce rozdzielczej – Kia XCeed 2022
Panel kabinowy zawiera zabezpieczenia centralnego zamka, elektrycznych szyb, pamięci foteli, systemu eCall, radia, wzmacniacza, panoramicznego dachu, klimatyzacji, wycieraczek, spryskiwaczy i gniazd zasilania. Numery w tabeli to fabryczne oznaczenia gniazd (np. MULTI MEDIA, WASHER), nie kolejne liczby.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| BATTERY MANAGEMENT 2 | 10 | zarządzanie akumulatorem (m.in. sterownik akumulatora BMS) |
| MEMORY 1 | 10 | pamięć ustawień foteli i komfortu (m.in. pamięć fotela kierowcy, sterownik klimatyzacji, regulacja foteli) |
| MODULE 1 | 10 | moduł elektroniki nadwozia i wyposażenia (m.in. złącze diagnostyczne, regulacja foteli, lusterka elektryczne) |
| TAIL GATE | 10 | sterowanie klapą bagażnika |
| POWER WINDOW RH | 25 | elektryczne szyby prawe (m.in. regulacja foteli, szyby elektryczne, przekaźniki) |
| POWER WINDOW LH | 25 | elektryczne szyby lewe (m.in. szyby elektryczne) |
| POWER SEAT DRIVER | 25 | elektryczny fotel kierowcy (m.in. pamięć fotela kierowcy, regulacja foteli) |
| MODULE 4 | 7,5 | moduł elektroniki nadwozia i wyposażenia (m.in. asystent pasa ruchu, system unikania kolizji, tylne radary) |
| E-CALL | 10 | system wzywania pomocy eCall |
| SEAT HEATER REAR | 20 | podgrzewanie tylnej kanapy (m.in. ogrzewanie) |
| HEATED MIRROR | 10 | podgrzewanie lusterek (m.in. sterownik klimatyzacji, sterownik silnika, regulacja foteli) |
| SEAT HEATER FRONT | 20 | podgrzewanie przednich foteli (m.in. ogrzewanie) |
| AMP | 25 | wzmacniacz audio |
| MULTI MEDIA | 15 | radio i system multimedialny (m.in. radio/nawigacja) |
| MODULE 5 | 10 | moduł elektroniki nadwozia i wyposażenia (m.in. pamięć fotela kierowcy, sterownik klimatyzacji, regulacja foteli) |
| REAR WIPER | 15 | wycieraczka tylnej szyby (m.in. wycieraczki, przekaźniki) |
| DOOR LOCK | 20 | centralny zamek |
| IBU 1 | 15 | zintegrowany sterownik nadwozia |
| BRAKE SWITCH | 10 | włącznik świateł stop |
| POWER SEAT PASSENGER | 10 | elektryczny fotel pasażera (m.in. ogrzewanie) |
| IG 1 | 25 | zasilanie obwodów zapłonu (m.in. sterownik hamulców, czujniki i elektrozawory) |
| WIPER | 10 | wycieraczki przedniej szyby (m.in. sterownik silnika, przekaźniki) |
| AIR CONDITIONER 1 | 7,5 | klimatyzacja i dmuchawa (m.in. sterownik klimatyzacji, wentylator chłodnicy, ogrzewanie) |
| AIR BAG 2 | 10 | system poduszek powietrznych SRS (m.in. poduszki powietrzne) |
| WASHER | 15 | spryskiwacze szyb |
| MDPS | 7,5 | elektryczne wspomaganie kierownicy |
| MODULE 7 | 7,5 | moduł elektroniki nadwozia i wyposażenia (m.in. wentylator chłodnicy, ogrzewanie, przekaźniki) |
| SUNROOF 2 | 20 | panoramiczny dach |
| SUNROOF 1 | 20 | panoramiczny dach |
| CLUSTER | 7,5 | zespół wskaźników |
| MODULE 3 | 7,5 | moduł elektroniki nadwozia i wyposażenia |
| START | 7,5 | układ rozruchu (m.in. sterownik silnika, skrzynia biegów, przekaźniki) |
| IBU 2 | 7,5 | zintegrowany sterownik nadwozia |
| AIR BAG INDICATOR | 7,5 | system poduszek powietrznych SRS (m.in. zespół wskaźników) |
| MODULE 6 | 7,5 | moduł elektroniki nadwozia i wyposażenia |
| MODULE 2 | 10 | moduł elektroniki nadwozia i wyposażenia (m.in. radio/nawigacja, lusterka elektryczne, ładowanie) |
| AIR BAG 1 | 15 | system poduszek powietrznych SRS (m.in. poduszki powietrzne) |
| AIR CONDITIONER 2 | 10 | klimatyzacja i dmuchawa (m.in. sterownik klimatyzacji, sterownik silnika, przekaźniki) |
| LDC (B+) | 15 | przetwornica napięcia, zasilanie odbiorników (m.in. radio/nawigacja, zespół wskaźników) |
| POWER OUTLET | 20 | gniazdo 12 V |
Zapalniczka i gniazdo 12 V: szukaj bezpiecznika POWER OUTLET, 20 A. Radio i nawigacja: MULTI MEDIA, 15 A. Spryskiwacze: WASHER, 15 A. Wycieraczki przednie: WIPER, 10 A. Wycieraczka tylna: REAR WIPER, 15 A. Wymieniając wkładkę, kieruj się oznaczeniem na pokrywie konkretnego auta.

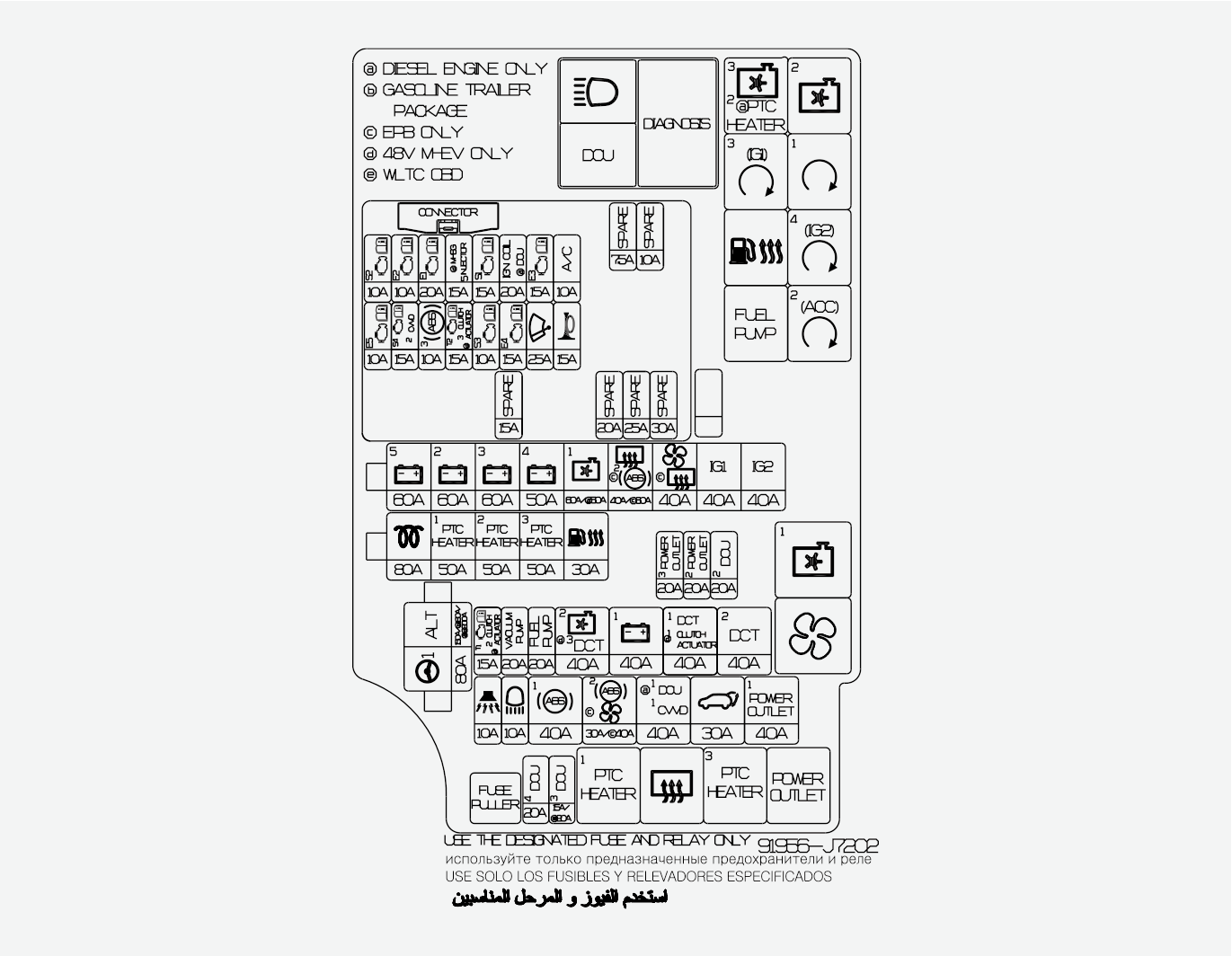

Skrzynka bezpieczników w komorze silnika – Kia XCeed 2022
Pod maską znajdują się zabezpieczenia alternatora i akumulatora, sterownika silnika, układu ABS/ESC, pompy paliwa, wentylatora chłodnicy, świec żarowych, automatycznej skrzyni DCT oraz dodatkowego ogrzewania i gniazd zasilania. Część obwodów występuje tylko w określonych wersjach benzynowych, Diesla lub mild hybrid.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| ALTERNATOR | 150/180/200 | alternator i ładowanie akumulatora (m.in. sterownik hamulców, napęd klapy bagażnika) |
| MDPS | 80 | elektryczne wspomaganie kierownicy |
| BATTERY 5 | 60 | główne zasilanie instalacji (m.in. sterownik silnika, wentylator chłodnicy, ogrzewanie) |
| BATTERY 2 | 60 | główne zasilanie instalacji |
| BATTERY 3 | 60 | główne zasilanie instalacji |
| BATTERY 4 | 50 | główne zasilanie instalacji (m.in. regulacja foteli, szyby elektryczne, ogrzewanie) |
| COOLING FAN 1 | 60/50 | wentylator chłodnicy (m.in. przekaźniki) |
| REAR HEATED | 40 | ogrzewanie tylnej szyby |
| ABS 2 | 30 | układ hamulcowy ABS / ESC (m.in. sterownik hamulców) |
| BLOWER | 40 | wentylator nawiewu (m.in. dmuchawa, przekaźniki) |
| REAR HEATED | 40 | ogrzewanie tylnej szyby (m.in. przekaźniki) |
| IG1 | 40 | zapłon i zasilanie 1 (m.in. przekaźniki) |
| IG2 | 40 | zapłon i zasilanie 2 (m.in. przekaźniki) |
| GLOW | 80 | świece żarowe |
| PTC HEATER 1 | 50 | elektryczna nagrzewnica dodatkowa (m.in. ogrzewanie, nagrzewnica PTC, przekaźniki) |
| PTC HEATER 2 | 50 | elektryczna nagrzewnica dodatkowa |
| PTC HEATER 3 | 50 | elektryczna nagrzewnica dodatkowa (m.in. ogrzewanie, nagrzewnica PTC, przekaźniki) |
| FUEL HEATER | 30 | podgrzewanie paliwa |
| POWER OUTLET 3 | 20 | gniazdo 12 V |
| POWER OUTLET 2 | 20 | gniazdo 12 V |
| DCU 2 | 20 | sterownik dozowania układu oczyszczania spalin |
| TCU 1 | 15 | sterownik skrzyni biegów (m.in. skrzynia biegów) |
| CLUTCH ACTUATOR 2 | 15 | siłownik sprzęgła |
| VACUUM PUMP | 20 | pompa podciśnienia |
| FUEL PUMP | 20 | pompa paliwa (m.in. przekaźniki) |
| COOLING FAN 2 | 40 | wentylator chłodnicy (m.in. przekaźniki) |
| DCT 3 | 40 | dwusprzęgłowa skrzynia biegów |
| BATTERY 1 | 40 | główne zasilanie instalacji (m.in. ogrzewanie, przekaźniki) |
| DCT 1 | 40 | dwusprzęgłowa skrzynia biegów |
| CLUTCH ACTUATOR 1 | 40 | siłownik sprzęgła |
| DCT 2 | 40 | dwusprzęgłowa skrzynia biegów |
| BURGLAR ALARM | 10 | alarm antywłamaniowy (m.in. przekaźniki) |
| HEAD LAMP HIGH | 10 | światła drogowe |
| ABS 1 | 40 | układ hamulcowy ABS / ESC (m.in. sterownik hamulców) |
| ABS 2 | 30 | układ hamulcowy ABS / ESC |
| BLOWER | 40 | wentylator nawiewu (m.in. dmuchawa, przekaźniki) |
| DCU 1 | 40 | sterownik dozowania układu oczyszczania spalin (m.in. przekaźniki) |
| CVVD 1 | 40 | zmienny czas otwarcia zaworów |
| POWER TAIL GATE MODULE | 30 | power tail gate module (m.in. napęd klapy bagażnika) |
| POWER OUTLET 1 | 40 | gniazdo 12 V (m.in. przekaźniki) |
| DCU 4 | 20 | sterownik dozowania układu oczyszczania spalin |
| DCU 3 | 15A/20 | sterownik dozowania układu oczyszczania spalin |
| SENSOR 2 | 10 | czujniki i elektrozawory silnika (m.in. wentylator chłodnicy, przekaźniki) |
| ECU 2 | 10 | sterownik silnika |
| ECU 1 | 20 | sterownik silnika |
| INJECTOR | 15 | injector |
| Mild Hybrid Starter and Generator | 15 | mild hybrid starter and generator |
| SENSOR 1 | 15 | czujniki i elektrozawory silnika (m.in. sterownik silnika) |
| IGNITION COIL | 20 | ignition coil |
| ECU 3 | 15 | sterownik silnika |
| AIR CONDITIONER | 10 | klimatyzacja i dmuchawa |
| ECU 5 | 10 | sterownik silnika |
| SENSOR 4 | 15 | czujniki i elektrozawory silnika |
| CVVD 2 | 15 | zmienny czas otwarcia zaworów |
| ABS 3 | 10 | układ hamulcowy ABS / ESC (m.in. sterownik hamulców) |
| TCU 2 | 15 | sterownik skrzyni biegów (m.in. skrzynia biegów) |
| CLUTCH ACTUATOR 3 | 15 | siłownik sprzęgła |
| SENSOR 3 | 10 | czujniki i elektrozawory silnika (m.in. pompa paliwa, przekaźniki) |
| ECU 4 | 15 | sterownik silnika |
| WIPER | 25 | wycieraczki przedniej szyby (m.in. przekaźniki) |
| HORN | 15 | klakson (m.in. sygnał dźwiękowy) |
Ważniejsze wartości: ALTERNATOR ma warianty 150, 180 lub 200 A; MDPS 80 A; FUEL PUMP 20 A; POWER OUTLET 2 i POWER OUTLET 3 po 20 A; WIPER 25 A; HORN 15 A. Duże wkładki przy alternatorze i akumulatorze są elementami instalacji wysokoprądowej 12 V – ich wymianę najlepiej powierzyć warsztatowi.
Przekaźniki Kia XCeed 2022
W komorze silnika są również przekaźniki wentylatorów chłodnicy, pompy paliwa, alarmu, przekaźniki zapłonu i wspomagania instalacji, ogrzewania PTC oraz gniazd zasilania. Ich fabryczne nazwy i typy przedstawiono w tabeli. Przekaźników nie dobiera się na podstawie amperażu zwykłych bezpieczników.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| COOLING FAN 3 Relay | – | wentylator chłodnicy (m.in. przekaźniki) – przekaźnik typu MICRO |
| PTC HEATER 2 Relay | – | elektryczna nagrzewnica dodatkowa (m.in. ogrzewanie, nagrzewnica PTC) – przekaźnik typu MICRO |
| COOLING FAN 2 Relay | – | wentylator chłodnicy (m.in. przekaźniki) – przekaźnik typu MICRO |
| PDM 3 (IG1) Relay | – | pdm 3 (ig1) relay – przekaźnik typu MICRO |
| START Relay | – | układ rozruchu (m.in. przekaźniki) – przekaźnik typu MICRO |
| FUEL HEATER Relay | – | podgrzewanie paliwa (m.in. ogrzewanie, przekaźniki) – przekaźnik typu MICRO |
| PDM 4 (IG2) Relay | – | pdm 4 (ig2) relay – przekaźnik typu MICRO |
| FUEL PUMP Relay | – | pompa paliwa (m.in. przekaźniki) – przekaźnik typu MICRO |
| PDM 2 (ACC) Relay | – | pdm 2 (acc) relay – przekaźnik typu MICRO |
| COOLING FAN 1 Relay | – | wentylator chłodnicy (m.in. przekaźniki) – przekaźnik typu MINI |
| BLOWER Relay | – | wentylator nawiewu (m.in. dmuchawa) – przekaźnik typu MINI |
| PTC HEATER 1 Relay | – | elektryczna nagrzewnica dodatkowa (m.in. ogrzewanie, nagrzewnica PTC, przekaźniki) – przekaźnik typu MICRO |
| REAR HEATED Relay | – | ogrzewanie tylnej szyby – przekaźnik typu MICRO |
| PTC HEATER 3 Relay | – | elektryczna nagrzewnica dodatkowa (m.in. ogrzewanie, nagrzewnica PTC, przekaźniki) – przekaźnik typu MICRO |
| POWER OUTLET Relay | – | gniazdo 12 V – przekaźnik typu MICRO |
| HEAD LAMP HIGH Relay | – | światła drogowe (m.in. przekaźniki) – przekaźnik typu MICRO |
| DCU Relay | – | sterownik dozowania układu oczyszczania spalin – przekaźnik typu MICRO |
Różnice między rocznikami i odmianami XCeeda
Kia XCeed jest oferowana od 2019 roku. W 2022 roku model przeszedł modernizację, po której zmieniła się część wyposażenia i wersji silnikowych. Nawet egzemplarze z tego samego roku mogą mieć inną obsadę w zależności od przekładni i opcji, np. podgrzewanych siedzeń, systemów wspomagania jazdy czy elektrycznej klapy bagażnika.
Powyższe tabele przedstawiają zestawienie z fabrycznej instrukcji 2022. Wersje PHEV oraz inne roczniki mogą mieć dodatkowe bloki zabezpieczeń lub odmienne gniazda, dlatego przy braku zgodności trzeba skorzystać z instrukcji samochodu. Puste miejsce przeznaczone dla wyposażenia opcjonalnego nie oznacza usterki.
Co sprawdzić, gdy nie działa urządzenie elektryczne?
Nie działa gniazdo 12 V: odłącz ładowarkę i inne akcesoria, następnie sprawdź POWER OUTLET 20 A w kabinie. Jeśli bezpiecznik ponownie się przepala, sprawdź wnętrze gniazda i podłączany odbiornik.
Nie działają wycieraczki lub spryskiwacze: sprawdź odpowiednio WIPER 10 A i WASHER 15 A w panelu kabiny oraz WIPER 25 A w skrzynce pod maską. Jeżeli wkładki są sprawne, trzeba zdiagnozować silnik, pompę lub przewody.
Nie działa nawiew: sprawdź BLOWER 40 A pod maską i zabezpieczenia AIR CONDITIONER w kabinie. Stosuj wyłącznie wkładkę o takim samym amperażu jak fabryczna. Zwiększenie wartości może doprowadzić do przegrzania instalacji.
Powiązane schematy Kia
W serwisie znajdziesz także schematy Kia Ceed II, Kia Niro HEV/PHEV, Kia Sportage i Kia Rio IV. Układy bezpieczników nie są zamienne mimo podobnych systemów elektrycznych.
FAQ – Kia XCeed
Gdzie jest bezpiecznik zapalniczki w Kia XCeed?
W kabinie, w panelu po stronie kierowcy, pod nazwą POWER OUTLET. W dokumentacji rocznika 2022 przewidziano 20 A.
Gdzie znajdują się bezpieczniki pod maską?
W skrzynce przy akumulatorze. Po otwarciu pokrywy porównaj nadrukowany schemat z tabelą właściwą dla danego silnika.
Czy bezpieczniki w XCeedzie z 2024 roku są takie same?
Nie zawsze. Wersje zmodernizowane i różne napędy mogą mieć inną obsadę. Warto sprawdzić dokumentację i naklejkę na pokrywie konkretnego pojazdu.
Źródła: fabryczna instrukcja obsługi Kia XCeed CD z 2022 roku, rozdział bezpieczników i przekaźników, oraz dokumentacja modelu. Schematy techniczne: Kia. Fotografia główna: Trop86, Wikimedia Commons, licencja CC0 1.0.
