Lexus CT200h (2012) – schemat skrzynki bezpieczników
Rok produkcji: 2012

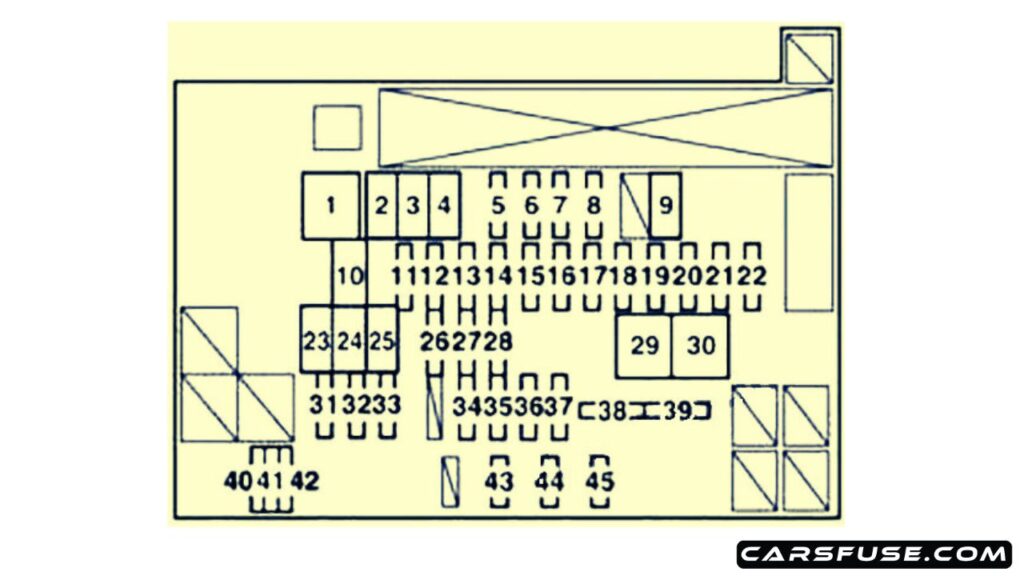

Komora silnika
| Bezpiecznik | Ocena w amperach [A] | Obwód chroniony | |
| 1 | DC / DC | 125 | Falownik i konwerter |
| 2 | HTR | 50 | System klimatyzacji |
| 3 | RDI | 30 | Elektryczne wentylatory chłodzące |
| 4 | CDS | 30 | Elektryczne wentylatory chłodzące |
| 5 | RAD NR 1 | 15 | System audio, system nawigacji |
| 6 | WYSTRZYŻONY | 10 | System nawigacyjny |
| 7 | ENG W / P | 30 | System chłodzenia |
| 8 | ABS GŁÓWNY NR 2 | 7,5 | Elektronicznie sterowany układ hamulcowy |
| 9 | H-LP CLN | 30 | Środek do czyszczenia reflektorów |
| 10 | P CON MTR | 30 | System kontroli pozycji P. |
| 11 | AMP NR 2 | 30 | System nagłośnieniowy |
| 12 | ETCS | 10 | Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa |
| 13 | IGCT | 30 | PCU, IGCT nr 2, IGCT nr 3 |
| 14 | DC / DC-S | 5 | Falownik i konwerter |
| 15 | P CON MAIN | 7,5 | System sterowania położeniem P, przełącznik położenia P. |
| 16 | AM2 | 7,5 | System zarządzania energią |
| 17 | ECU-B2 | 7,5 | Inteligentny system wejścia i startu |
| 18 | MAYDAY | 10 | Brak obwodu |
| 19 | ECU-B3 | 10 | System klimatyzacji |
| 20 | TURN & HAZ | 10 | Kierunkowskazy, światła awaryjne |
| 21 | AMP NR 1 | 30 | System nagłośnieniowy |
| 22 | ABS GŁÓWNY NR 1 | 20 | Elektronicznie sterowany układ hamulcowy |
| 23 | P / I 2 | 40 | System kontroli położenia P, klakson, reflektory (światła mijania), światło cofania |
| 24 | ABS MTR 1 | 30 | Elektronicznie sterowany układ hamulcowy |
| 25 | ABS MTR 2 | 30 | Elektronicznie sterowany układ hamulcowy |
| 26 | H-LP HI MAIN | 20 | H-LP RH HI, H-LP LH HI |
| 27 | DRL | 7,5 | System świateł do jazdy dziennej |
| 28 | DRZWI NR 2 | 25 | System zamka elektrycznego |
| 29 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 30 | EPS | 60 | Elektryczny układ wspomagania kierownicy |
| 31 | PCU | 10 | System hybrydowy |
| 32 | IGCT nr 2 | 10 | System hybrydowy, system kontroli pozycji P, system zarządzania mocą |
| 33 | IGCT nr 3 | 10 | System chłodzenia |
| 34 | KOPUŁA | 10 | Oświetlenie przedziału bagażowego, moduł dachowy, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie próżności, oświetlenie przestrzeni na nogi |
| 35 | ECU-B | 7,5 | Inteligentny system wejścia i startu, wskaźniki i mierniki, zewnętrzne lusterka wsteczne, system klimatyzacji, system pamięci pozycji kierowcy, elektryczne wspomaganie kierownicy, zegar |
| 36 | H-LP LH HI | 10 | Reflektor lewy (światło drogowe) |
| 37 | H-LP RH HI | 10 | Reflektor prawy (światło drogowe) |
| 38 | EFI NO. 2 | 10 | Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa, układ wydechowy, moduł pompy wyłączanej kluczykiem, elektryczne wentylatory chłodzące |
| 39 | M-HTR | 10 | Odmgławiacze zewnętrznego lusterka wstecznego |
| 40 | ZAPASOWY | 30 | Zapasowy bezpiecznik |
| 41 | ZAPASOWY | 10 | Zapasowy bezpiecznik |
| 42 | ZAPASOWY | 7,5 | Zapasowy bezpiecznik |
| 43 | EFI MAIN | 20 | Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa, układ chłodzenia, EFI nr 2 |
| 44 | BATT FAN | 10 | Wentylator chłodzący akumulator |
| 45 | IG2 | 20 | Układ hybrydowy, wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa, MET, IGN, system zarządzania mocą |

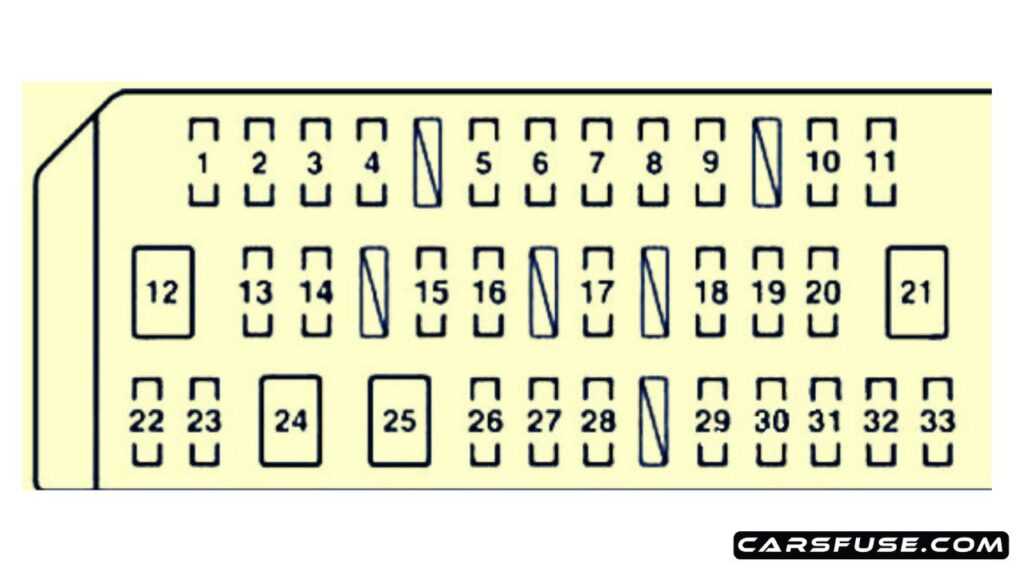

Tablica przyrządów z lewej strony
| Bezpiecznik | Ocena w amperach [A] | Obwód chroniony | |
| 1 | OGON | 10 | Tylne światło przeciwmgielne, ręczna regulacja ustawienia reflektorów, reflektory (światła drogowe), światła stop / tylne, światła tablicy rejestracyjnej, przednie światła pozycyjne |
| 2 | PŁYTA | 10 | System audio, przełącznik czujnika wspomagania parkowania Lexus, wyłącznik odmrażania wycieraczek szyby przedniej, system nawigacji, otwieracz drzwi wlewu paliwa, oświetlenie schowka podręcznego, przełącznik czyszczenia reflektorów, przełącznik świateł awaryjnych, pokrętło ręcznej regulacji poziomu reflektorów, system klimatyzacji, lusterka wsteczne zewnętrzne , przełączniki wyboru trybu jazdy, przełącznik położenia P, pokrętło sterowania oświetleniem tablicy przyrządów, wskaźniki położenia zmiany biegów, przełączniki ogrzewania fotela, przełącznik podgrzewania kierownicy, wyłącznik hamowania przed zderzeniem |
| 3 | IGN | 10 | Elektronicznie sterowany układ hamulcowy, inteligentny system wejścia i startu, wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa, światła stop / tylne, poduszki powietrzne SRS |
| 4 | SPOTKAŁ | 7,5 | Mierniki i mierniki |
| 5 | WIP | 30 | Wycieraczki |
| 6 | RR WIP | 20 | Wycieraczka i spryskiwacz tylnej szyby |
| 7 | PRALKA | 15 | Spryskiwacz szyby przedniej |
| 8 | A / C | 10 | System klimatyzacji |
| 9 | WSKAŹNIK | 10 | Przełącznik odmrażania wycieraczek szyby przedniej, automatyczny system poziomowania reflektorów |
| 10 | ECU-IG NR 2 | 10 | Wycieraczki szyby przedniej, monitor wspomagania parkowania Lexus, czujnik wspomagania parkowania Lexus, elektronicznie sterowany układ hamulcowy, system nawigacji, elektryczne wspomaganie kierownicy, kierunkowskazy, światła awaryjne , prędkość kątowa i czujnik G, środek do czyszczenia reflektorów, zewnętrzne lusterka wsteczne, tryb jazdy przełączniki wyboru, moduł napowietrzny, pasy bezpieczeństwa przed zderzeniem, przełączniki ogrzewania fotela, przełącznik podgrzewania kierownicy, dynamiczny tempomat radarowy |
| 11 | ECU-IG NR 1 | 10 | Brak obwodu |
| 12 | S / DACH | 30 | Dach księżycowy |
| 13 | DRZWI RL | 25 | Okna elektryczne |
| 14 | DRZWI RR | 25 | Okna elektryczne |
| 15 | D FR DRZWI | 25 | Elektrycznie sterowane szyby, zewnętrzne lusterka wsteczne |
| 16 | P FR DRZWI | 25 | Elektrycznie sterowane szyby, zewnętrzne lusterka wsteczne |
| 17 | ZATRZYMAĆ | 10 | Sygnał hamowania awaryjnego, światła stop / tylne, elektronicznie sterowany układ hamulcowy, system bezpieczeństwa przed zderzeniem |
| 18 | RR FOG | 7,5 | Tylne światło przeciwmgielne, światła stop / tylne |
| 19 | PALIWO OTWARTE | 7,5 | Otwieracz drzwi wlewu paliwa |
| 20 | OBD | 7,5 | System diagnostyki pokładowej |
| 21 | FOTEL PWR | 30 | Fotel elektryczny |
| 22 | FR FOG | 15 | Przednie światła przeciwmgielne |
| 23 | DBL LOCK | 25 | Podwójny system blokowania |
| 24 | PSB | 30 | Pasy bezpieczeństwa przed zderzeniem |
| 25 | STRG HTR | 10 | Podgrzewana kierownica |
| 26 | DRZWI NR 1 | 25 | System zamka elektrycznego |
| 27 | SEAT HTR FL | 10 | Ogrzewacze siedzeń |
| 28 | SEAT HTR FR | 10 | Ogrzewacze siedzeń |
| 29 | RAD NR 2 | 7,5 | System audio, monitor wspomagania parkowania Lexus, system nawigacji, moduł górny |
| 30 | WYLOT PWR | 15 | Gniazdo zasilania |
| 31 | ECU-ACC | 10 | Klimatyzacja, przełączniki lusterek zewnętrznych |
| 32 | WYJŚCIE PWR 2 | 15 | Brak obwodu |
OSTRZEŻENIE: Przypisania zacisków i wiązek przewodów dla poszczególnych złączy będą się różnić w zależności od poziomu wyposażenia pojazdu, modelu i rynku.
