Mercedes-Benz GLA X156 to pierwsza generacja kompaktowego crossovera GLA, produkowana od końca 2013 r. do 2020 r. W samochodzie występują trzy główne grupy zabezpieczeń: przedni blok dużej mocy, skrzynka w przestrzeni na nogi pasażera oraz skrzynka bezpieczników i przekaźników w komorze silnika.
Obsada zależy od silnika, 4MATIC, roku produkcji i wyposażenia. W tabelach zachowano warianty dla jednostek M133, M270, OM607 i OM651.
Najczęściej szukane bezpieczniki Mercedes GLA X156
| Obwód | Pozycja | Amperaż |
|---|---|---|
| Przednia zapalniczka / gniazdo 12 V | F72 | 25 A |
| Tylne gniazdo 12 V w konsoli | F70 | 25 A |
| Gniazdo 12 V w bagażniku | F71 / F109 | 25 A / 20 A |
| Pompa / sterownik układu paliwowego | F63 / F92 | 25 A / 5 A |
| Tylna wycieraczka | F96 | 15 A |
| Dmuchawa wnętrza | F81 | 40 A |
| OBD-II | F87 | 10 A |
| Ogrzewanie tylnej szyby | F35 / przekaźnik D | 30 A |
GLA X156 korzysta z tej samej rodziny kompaktowej architektury co Mercedes-Benz Klasa A W176, ale przy naprawach należy korzystać z rozpiski właściwej dla konkretnego modelu.
Przedni blok bezpieczników dużej mocy
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 300 | Alternator. |
| 2 | 200 / 250 | Zasilanie skrzynki bezpieczników w kabinie – 200 A benzyna, 250 A Diesel. |
| 3 | 100 | Elektryczne wspomaganie kierownicy. |
| 4 | 40 | Sterownik SAM. |
| 5 | 80 | Wentylator chłodnicy. |
| 6 | 70 | OM607: sterownik podgrzewania paliwa. |
| 7 | 125 | OM607 EU5: dodatkowe ogrzewanie układu regeneracji DPF. |
| 8 | 100 | OM607 / OM651: moduł świec żarowych. |
Przekaźnik
| Oznaczenie | Funkcja |
|---|---|
| F32k1 | Przekaźnik odłączający. |

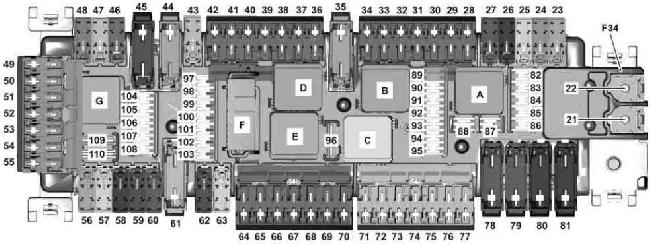

Skrzynka bezpieczników w przestrzeni na nogi pasażera – F21-F110
Skrzynka znajduje się pod wykładziną i osłoną w przedniej przestrzeni na nogi pasażera.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 21 | 150 | Diesel: elektryczny dogrzewacz PTC. |
| 22 | 200 | Przekaźnik dodatkowego akumulatora ECO start/stop. |
| 23 | 30 | Sterownik lewych przednich drzwi. |
| 24 | 30 | Sterownik prawych przednich drzwi. |
| 25 | 30 | Sterownik SAM. |
| 26 | 10 | Obwód dodatkowego akumulatora ECO start/stop. |
| 27 | 30 | Skrzynka bezpieczników i przekaźników w komorze silnika. |
| 28 | 5 | Generator dźwięku silnika / sterowanie termiczne – zależnie od wersji. |
| 29 | 15 | Gniazdo przyczepy do 02.11.2014; później sterownik rozpoznawania przyczepy. |
| 30 | 5 | Sterownik rozpoznawania przyczepy. |
| 31 | 5 | 4MATIC: sterownik napędu na cztery koła. |
| 32 | 5 | Czujnik kąta skrętu / moduł kolumny kierownicy. |
| 33 | 5 | Panel Audio / COMAND. |
| 34 | 7,5 | Panel klimatyzacji. |
| 35 | 30 | Ogrzewanie tylnej szyby – GLA X156. |
| 36 | 7,5 | Sterownik fotela kierowcy / podparcia lędźwiowego. |
| 37 | 7,5 | Wyświetlacz Audio / COMAND. |
| 38 | 7,5 | Sterownik SRS. |
| 39 | 10 | Górny panel sterowania. |
| 40 | 15 | OM651 EU6: sterownik skrzyni biegów. |
| 41 | 30 | Sterownik panoramicznego dachu. |
| 42 | 5 / 25 | Audio / COMAND – wartość zależna od zastosowanego radia. |
| 43 | 5 | PARKTRONIC / asystent parkowania. |
| 44 | 40 | Lewy przedni odwracalny napinacz pasa. |
| 45 | 40 | Prawy przedni odwracalny napinacz pasa. |
| 46 | 7,5 | Sterownik fotela pasażera / podparcia lędźwiowego. |
| 47 | 7,5 / 25 | Nawigacja – 7,5 A; adaptacyjne tłumienie ADS – 25 A. |
| 48 | – | Rezerwa. |
| 49 | 5 / 7,5 | Drive Kit Plus / wentylator wyświetlacza COMAND. |
| 50 | 5 | Sterownik osłony kamery cofania. |
| 51 | – | Rezerwa. |
| 52 | – | Rezerwa. |
| 53 | – | Rezerwa. |
| 54 | – | Rezerwa. |
| 55 | 5 | KEYLESS-GO / moduł telematyczny. |
| 56 | 10 | Moduł kolumny kierownicy. |
| 57 | 7,5 / 30 | Wyposażenie specjalne / asystent utrzymania pasa – zależnie od wersji. |
| 58 | 30 | Dodatkowa skrzynka pojazdu specjalnego. |
| 59 | 30 | Sterownik fotela pasażera. |
| 60 | 30 | Sterownik fotela kierowcy. |
| 61 | 40 | Wzmacniacz audio. |
| 62 | 20 | Przekładnia manualna 711: elektryczna blokada kierownicy. |
| 63 | 25 | Sterownik układu paliwowego. |
| 64 | – | Elektroniczny pobór opłat / DSRC – wybrane rynki. |
| 65 | 5 | Oświetlenie schowka. |
| 66 | 5 / 15 | Wyposażenie specjalne. |
| 67 | – | Rezerwa. |
| 68 | – | Rezerwa. |
| 69 | – | Rezerwa. |
| 70 | 25 | Tylne gniazdo 12 V w konsoli środkowej. |
| 71 | 25 | Gniazdo 12 V w bagażniku. |
| 72 | 25 | Przednia zapalniczka / przednie gniazdo 12 V. |
| 73 | 30 | Elektryczny hamulec postojowy. |
| 74 | 30 | Elektryczny hamulec postojowy. |
| 75 | 20 | Sterownik przyczepy. |
| 76 | 25 | Sterownik przyczepy. |
| 77 | 25 | Sterownik przyczepy. |
| 78 | 40 | Sterownik elektrycznej klapy bagażnika / wyposażenie specjalne. |
| 79 | 40 | Sterownik SAM. |
| 80 | 40 | Sterownik SAM. |
| 81 | 40 | Silnik / regulator dmuchawy wnętrza. |
| 82 | 10 | Górny panel sterowania. |
| 83 | 7,5 | Elektroniczna stacyjka EIS/EZS. |
| 84 | 5 | Górny panel konsoli środkowej. |
| 85 | 5 | Alarm, czujnik przechyłu i ochrona wnętrza. |
| 86 | 5 | Wzmacniacz antenowy / kompensator telefonu – zależnie od daty. |
| 87 | 10 | Gniazdo diagnostyczne OBD-II. |
| 88 | 10 | Zestaw wskaźników. |
| 89 | 5 | Przełącznik świateł zewnętrznych. |
| 90 | 5 | Tylne radary monitorowania martwego pola. |
| 91 | 5 | Czujnik pedału / oświetlenie przestrzeni na nogi. |
| 92 | 5 | Sterownik pompy / układu paliwowego. |
| 93 | 5 | Elektryczny hamulec postojowy. |
| 94 | 7,5 | Sterownik SRS. |
| 95 | 7,5 | Czujnik zajęcia fotela pasażera / WSS. |
| 96 | 15 | Silnik tylnej wycieraczki. |
| 97 | 5 | Interfejs telefonu. |
| 98 | 5 | Sterownik SAM. |
| 99 | 5 | TPMS – monitorowanie ciśnienia w oponach. |
| 100 | 5 | M133: interfejs DIRECT SELECT. |
| 101 | 10 | 4MATIC: sterownik napędu na cztery koła. |
| 102 | 5 | Ogrzewanie postojowe / DYNAMIC SELECT / antena telefonu – zależnie od wersji i daty. |
| 103 | 5 | HERMES / eCall / moduł telematyczny. |
| 104 | 5 | Media Interface. |
| 105 | 5 / 7,5 | DAB / SDAR / tuner radiowy. |
| 106 | 5 | Kamera wielofunkcyjna. |
| 107 | 5 | Tuner TV. |
| 108 | 5 / 7,5 | Kamera cofania – wartość zależna od daty produkcji. |
| 109 | 20 | Gniazdo 12 V w przestrzeni bagażowej. |
| 110 | 30 | Radio / COMAND / generator dźwięku silnika – zależnie od wersji. |
Przekaźniki w skrzynce kabiny
| Oznaczenie | Funkcja |
|---|---|
| A | Przekaźnik zacisku 15. |
| B | Przekaźnik tylnej wycieraczki. |
| C | Przekaźnik zacisku 15R2. |
| D | Przekaźnik ogrzewania tylnej szyby. |
| E | Przekaźnik zacisku 15R1. |
| F | Przekaźnik zacisku 30g. |
| G | Rezerwa. |

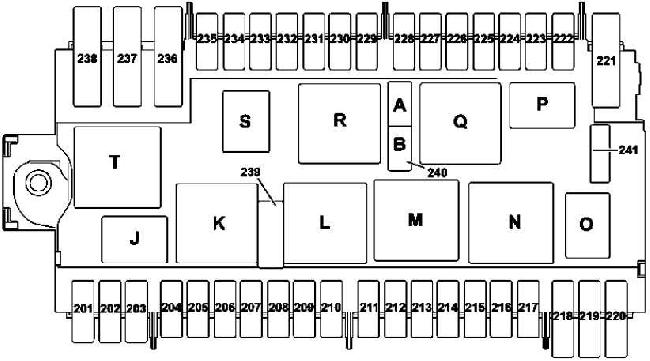

Skrzynka bezpieczników i przekaźników w komorze silnika – F201-F241
Moduł znajduje się po lewej stronie komory silnika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 201 | 5 | Syrena alarmowa. |
| 202 | 20 | Ogrzewanie postojowe. |
| 203 | 15 | Prawy reflektor LED. |
| 204 | 25 | Sterownik ESP. |
| 205 | 15 | Klaksony. |
| 206 | 5 | OM651 / OM607: sterowanie silnikiem CDI. |
| 207 | 5 | Diesel: przekaźnik obwodu 87M. |
| 208 | 7,5 | M133 / OM607: obwód 87. |
| 209 | 15 | Lewy reflektor LED. |
| 210 | 5 | Przekaźnik ogrzewania przedniej szyby / zależnie od daty obwód rozrusznika. |
| 211 | – | Rezerwa. |
| 212 | 15 | Obwody sterowania silnikiem – M133, M270, OM651, OM607. |
| 213 | 15 | Obwody sterowania silnikiem / CDI i czujniki. |
| 214 | 10 | Obwód 87M4e sterowania silnikiem. |
| 215 | 20 | Benzyna: cewki zapłonowe; Diesel: elementy sterowania CDI. |
| 216 | 5 | Sterownik ME-SFI / CDI – zależnie od silnika. |
| 217 | 25 | Skrzynia 724: zintegrowany sterownik 7G-DCT. |
| 218 | 5 | Sterownik ESP. |
| 219 | – | Rezerwa. |
| 220 | 10 | Pompa obiegowa chłodzenia oleju skrzyni. |
| 221 | – | Rezerwa. |
| 222 | – | Rezerwa. |
| 223 | – | Rezerwa. |
| 224 | 7,5 | DISTRONIC / COLLISION PREVENTION ASSIST. |
| 225 | – | Rezerwa. |
| 226 | – | Rezerwa. |
| 227 | – | Rezerwa. |
| 228 | – | Rezerwa. |
| 229 | 5 | Lewy reflektor. |
| 230 | 5 | Sterownik ESP. |
| 231 | 5 | Prawy reflektor. |
| 232 | 15 | Sterownik reflektorów. |
| 233 | – | Rezerwa. |
| 234 | 5 | OM607: sterownik układu napędowego. |
| 235 | 7,5 | OM607: wentylator / żaluzje chłodnicy; M133: pompa chłodzenia powietrza doładowującego. |
| 236 | 40 | Sterownik SAM. |
| 237 | 40 | Sterownik ESP. |
| 238 | 50 | Ogrzewana przednia szyba. |
| 239 | 30 | Obwód wycieraczek – stopień 1/2. |
| 240A | 25 | Przekaźnik rozrusznika – zacisk 50. |
| 240B | 25 | Przekaźnik zacisku 15. |
| 241 | 7,5 | Pozycja rezerwowa / zależna od wersji. |
Przekaźniki w komorze silnika
| Oznaczenie | Funkcja |
|---|---|
| J | Przekaźnik klaksonu. |
| K | Przekaźnik wycieraczek – stopień 1/2. |
| L | Przekaźnik wycieraczek – włącz/wyłącz. |
| M | Przekaźnik rozrusznika – zacisk 50. |
| N | Przekaźnik obwodu 87M. |
| O | Przekaźnik pompy obiegowej chłodzenia – wersje ECO start/stop. |
| P | Przekaźnik rezerwowy. |
| Q | Przekaźnik zacisku 15. |
| R | Przekaźnik zacisku 15. |
| S | Przekaźnik obwodu 87. |
| T | Przekaźnik ogrzewanej przedniej szyby. |
Uwaga: GLA X156 dzieli część instalacji z innymi kompaktowymi Mercedesami, dlatego w źródłach można spotkać pozycje dotyczące pokrewnych modeli. Powyższa rozpiska została ograniczona do funkcji mających zastosowanie do GLA X156. Przy rozbieżności pierwszeństwo ma karta bezpieczników konkretnego samochodu.
