Mercury Mauntaineer (2006-2010) – bezpieczniki schemat
Skrzynka bezpieczników przedziału pasażerskiego
| Numer | A | Funkcja |
| 1 | 20 |
Szyberdach, regulowane pedały, DSM, siedzenia pamięci, silnik lędźwiowy
|
| 2 | 5 |
Moc mikrokontrolera
|
| 3 | 20 |
Radio, wzmacniacz nawigacji, moduł GPS
|
| 4 | 10 |
'07 -'10: Złącze diagnostyczne pokładowe (OBD II)
|
| 20 |
'06: Złącze diagnostyczne pokładowe (OBD II)
|
|
| 5 | 5 |
Szyberdach, podświetlenie przełącznika zamka drzwi ('08 -'10), automatyczne przyciemnianie lusterka wstecznego ('10), lusterko wsteczne z mikrofonem ('08 -'09)
|
| 6 | 20 |
Silnik zwalniający podnośnik, odblokowanie / zablokowanie drzwi
|
| 7 | 15 |
Zwolnienie / zatrzymanie przyczepy
|
| 8 | 15 |
Moc włącznika zapłonu, pasywny układ przeciwkradzieżowy (PATS), układ klastra
|
| 9 | 2 |
6R Moduł sterujący skrzynią biegów / Moduł sterujący układu napędowego (RUN / START zapłonu), przekaźnik pompy paliwa
|
| 10 | 5 |
Przedni wycieraczek Przekaźnik RUN / ACC w skrzynce rozdzielczej mocy (PDB)
|
| 11 | 5 | Radio start |
| 12 | 5 |
Tylny silnik wycieraczek RUN / ACC, przekaźnik ładowania akumulatora przyczepy w PDB, radio
|
| 13 | 15 |
Podgrzewane lusterka, wskaźnik cofania ręcznego klimatu
|
| 14 | 20 |
Klakson
|
| 15 | 10 |
Tylne światła
|
| 16 | 10 |
Tylne światła przyczepy
|
| 17 | 10 |
Moduł sterujący hamulcami, obłożenie pasażerów, lampa PAD ('06 -'07)
|
| 18 | 10 |
Przełącznik Roll Stability Control ™ (RSC) (10), RSC (10), moduł napędu na wszystkie koła (AWD), podgrzewane wyłączniki fotela, cofanie pomocy w parkowaniu (10)
Przełącznik IVD ('06 -'09), IVD, kompas ('06 -'09), lusterko elektrochromatyczne ('06 -'09), pomocnicza kontrola klimatu
|
| 19 | — |
Nieużywany
|
| 20 | 10 |
Klimatyzacja, układ hamulcowy, DEATC ('06 -'09)
|
| 21 | — |
Nieużywany
|
| 22 | 15 |
Przełącznik hamulca, dwukolorowe światła hamowania, wysokoobrotowe światło hamowania, wszystkie kierunkowskazy
|
| 23 | 15 |
Lampy wewnętrzne, lampy kałużowe, oszczędzanie baterii, podświetlenie instrumentów, HomeLink®
|
| 24 | 10 |
Klaster, Lampka kontrolna alarmu
|
| 25 | 15 |
Światła do parkowania przyczepy
|
| 26 | 15 |
Tablica rejestracyjna / tylna lampa parkowa, Przednie światła parkowania, Ręczny klimat
|
| 27 | 15 |
Trójkolorowe światła stop
|
| 28 | 10 |
Kontrola klimatu
|
| CB1 | 25 |
Wyłącznik automatyczny: Szyby
|
Skrzynia bezpieczników przedziału silnika

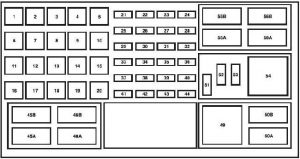

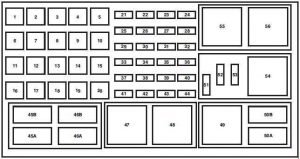

'06:
'07 -'10:
| Numer | A | Funkcja |
| 1 | 50 |
Zasilanie akumulatora 2 (panel bezpieczników przedziału pasażerskiego)
|
| 2 | 50 |
Zasilanie akumulatora 3 (panel bezpieczników przedziału pasażerskiego)
|
| 3 | 50 |
Zasilanie akumulatora 1 (panel bezpieczników przedziału pasażerskiego)
|
| 4 | 30 |
Pompa paliwa, wtryskiwacze
|
| 5 | 30 |
Siedzenie trzeciego rzędu (po lewej)
|
| 6 | 40 |
'07 -'10: Pompa układu przeciwblokującego (ABS)
'06: Moduł IVD
|
| 7 | 40 |
Moduł sterowania zespołem napędowym (PCM)
|
| 8 | — |
Nieużywany
|
| 9 | — |
Nieużywany
|
| 10 | 30 |
Elektryczne siedzenie (prawe)
|
| 11 | 30 |
Rozrusznik
|
| 12 | 30 |
Siedzisko trzeciego rzędu (po prawej)
|
| 13 | 30 |
Ładowarka do holowania przyczepy
|
| 14 | 30 |
Pamięć foteli
|
| 40 |
Fotele bez pamięci
|
|
| 15 | 40 |
Odszranianie tylne, Podgrzewane lusterka
|
| 16 | 40 |
Przedni silnik dmuchawy
|
| 17 | 30 |
Elektroniczne hamulce przyczepy
|
| 18 | 30 |
Pomocniczy silnik dmuchawy
|
| 19 | 30 | Running boards |
| 20 | 30 |
'08 -'10: Przedni silnik wycieraczek
|
| 21 | 20 |
Tylny punkt mocy
|
| 22 | 20 | Subwoofer |
| 23 | — |
Nieużywany
|
| 24 | 10 |
PCM - zachowaj moc, Kanister wentylacyjny
|
| 25 | 20 |
Przedni punkt zasilania / zapalniczka
|
| 26 | 20 |
Moduł napędu na wszystkie koła (AWD)
|
| 27 | 20 |
Moduł transmisji 6R
|
| 28 | 20 |
Podgrzewane siedzenia
|
| 29 | 15 |
'07 -'10: Reflektory (po prawej)
|
| 20 |
'06: Reflektory (po prawej)
|
|
| 30 | 25 |
Tylna wycieraczka
|
| 31 | 15 |
Światła przeciwmgielne
|
| 32 | 5 |
'07 -'10: Elektryczne lusterka
|
| 33 | 30 |
'07 -'10: Zawór ABS
'06: Moduł IVD
|
| 34 | 15 |
'07 -'10: Reflektory (z lewej)
|
| 20 |
'06: Reflektory (po lewej)
|
|
| 35 | 10 |
Sprzęgło układu klimatyzacji
|
| 36 | 20 |
Punkt zasilania konsoli
|
| 37 | 30 |
'08 -'10: Silnik okna kierowcy
'06 -'07: Wycieraczka przednia
|
| 38 | 15 |
Transmisja 5R
|
| 39 | 15 |
Moc PCM
|
| 40 | 15 |
Sprzęgło wentylatora, zawór wentylacji dodatniej skrzyni korbowej (PCV), przekaźnik sprzęgła A / C, wentylator GCC ('06 -'09)
|
| 41 | 15 |
Moduł radia satelitarnego, DVD, SYNC
|
| 42 | 15 |
Redundantny wyłącznik hamulca, Elektroniczny zawór sterujący oparami, Czujnik masowego przepływu powietrza, Czujnik podgrzanego gazu wydechowego (HEGO), EVR, Zmienny czas rozrządu (VCT) 1 (tylko silnik 4.6L), VCT2 (tylko silnik 4.6L), CMCV (4.6 Tylko silnik L), czujnik monitorowania katalizatora
|
| 43 | 15 |
Cewka na wtyczce (tylko silnik 4.6L), wieża cewki (tylko silnik 4.0L)
|
| 44 | 15 |
Wtryskiwacze
|
| Przekaźnik | ||
| 45A |
Nieużywany
|
|
| 45B |
'06 -'09: wentylator GCC
|
|
| 46A |
Nieużywany
|
|
| 46B |
Nieużywany
|
|
| 47 |
'06: Wycieraczka przednia
|
|
| 48 |
'06: PCM
|
|
| 49 |
Pompa paliwowa
|
|
| 50A |
Światła przeciwmgielne
|
|
| 50B |
Sprzęgło układu klimatyzacji
|
|
| 54 |
Ładowarka akumulatora przyczepy
|
|
| 55 |
Rozrusznik
|
|
| 55A | PCM | |
| 55B |
Przednia wycieraczka
|
|
| 56 |
Dmuchawa
|
|
| 56A | Dmuchawa | |
| 56B |
Rozrusznik
|
|
| Dioda | ||
| 51 |
Nieużywany
|
|
| 52 |
'06 -'07: Sprzęgło układu klimatyzacji
|
|
| 53 |
'08 -'10: Zintegrowany start z jednym dotknięciem (OTIS)
|
|
