Mercury Marauder (2003-2004) – bezpieczniki schemat

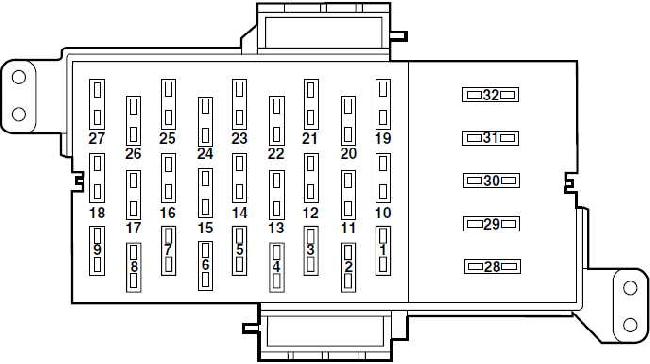

Skrzynka bezpiecznikowa przedziału pasażerskiego

Numer A Funkcja
1 15 Zmieniarka płyt CD, Audio
2 5 Audio
3 7.5 Lusterka
4 10 Poduszki powietrzne
5 Nieużywane
6 15 Moduł lamp ostrzegawczych zespołu wskaźników, przełącznik sterowania nadbiegiem, moduł sterowania oświetleniem (LCM), pakiet wskaźników, klaster analogowy
7 10 Moduł drzwi kierowcy (DDM), Audio (Start)
8 25 Moduł sterowania układem napędowym (PCM) przekaźnik mocy, wtyczki typu Coil-on, kondensator hałasu radiowego, pasywny system antykradzieżowy (PATS)
9 5 Czujnik zasięgu transmisji
10 10 Rozmrażanie tylnej szyby, podgrzewane lusterka
11 5 Przekaźnik kontroli trakcji (ABS w/tylko kontrola trakcji)
12 15 Wielofunkcyjny przełącznik do lamp obracania/niebezpieczeństwa
13 5 Audio (Run/Accy)
14 10 Układ przeciwblokujący (ABS), klaster instrumentów
15 15 Regulacja prędkości obrotowej, LCM, zegar, przekaźnik silnika dmuchawy EATC, oświetlenie zamka drzwiowego, Księżycodporny, podgrzewany przełącznik siedzenia
16 15 Lampy cofania, Blokada zmiany kierunku jazdy, Moduł DRL, Układ kierowniczy VAP, Elektroniczne lusterko dzienne/nocne, Konsola górna, Zawieszenie pneumatyczne, Sterowanie klimatem, Moduł szybkiego dzwonka, Podgrzewany moduł siedzenia, DDM, Lampy zapasowe.
17 7.5 Silnik wycieraczki
18 15 Lampy przeciwmgielne
19 15 Lampy hamulcowe, sygnał hamowania dla PCM, ABS i modułu kontroli prędkości, DDM
20 Nieużywane
21 15 LCM dla lamp parkowych i oświetlenia wnętrza, automatyczna lampa/czujnik rozładunku
22 20 Serwomechanizm regulacji prędkości obrotowej, wielofunkcyjny przełącznik świateł awaryjnych, włącznik/wyłącznik hamulca, zasilanie bezpiecznika IP 19
23 15 Moduł EATC, Zestaw przyrządów, Zegar, LCM, Lampy wewnętrzne, Przełączniki zamka drzwi
24 10 Światła mijania z lewej strony
25 15 Zapalniczka
26 10 Prawe światło mijania
27 25 LCM do świateł zakrętowych i świateł drogowych, opcja pojazdu policyjnego
28 20 Okna elektryczne, DDM
29 Nieużywane
30 Nieużywane
31 Nieużywane
32 Nieużywane

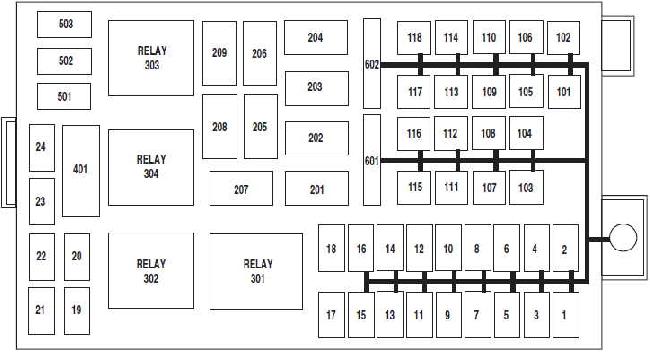

Skrzynka bezpiecznikowa komory silnika

Numer A Funkcja
1 25 Audio
2 20 Punkt zasilania
3 25 Podgrzewane siedzenia
4 15 Klakson
5 20 Pompa paliwa
6 15 04: Alternator
7 25 Szyberdach
8 20 Moduł drzwi kierowcy (DDM)
9 Nieużywane
10 Nieużywane
11 20 Światła do jazdy dziennej
12 Nieużywane
13 Nieużywane
14 Nieużywane
15 Nieużywane
16 Nieużywane
17 Nieużywane
18 Nieużywane
19 15 Moduł sterowania układu napędowego (PCM), wtryskiwacze paliwa
20 15 PCM, HEGOs
21 Nieużywane
22 Nieużywane
23 Nieużywane
24 Nieużywane
101 30 Przełącznik zapłonu, cewka silnika rozrusznika poprzez przekaźnik rozrusznika, bezpieczniki IP 7, 9, 12 i 14
102 50 Wentylator chłodzący (silnik)
103 40 Silnik dmuchawy
104 40 Podgrzewany przekaźnik podświetlenia
105 30 Przekaźnik zasilania PCM, złącze diagnostyczne, bezpieczniki PDB 19 i 20, przekaźnik sprzęgła klimatyzacji, przekaźnik modułu pompy paliwa
106 40 Układ przeciwblokujący (ABS)
107 Nieużywane
108 Nieużywane
109 Nieużywane
110 Nieużywane
111 Nieużywane
112 50 Przełącznik zapłonu Zasilanie wyłącznika zapłonu bezpiecznikami IP 4, 6, 8, 11, 13, 15, 17, 20, 22 i 28
113 50 Bezpieczniki zasilania bezpieczniki IP 3, 5, 21, 23, 25, 27
114 30 Układ kierowniczy VAP, sprężarka zawieszenia pneumatycznego, zespół instrumentów
115 50 Przełącznik zapłonu
116 30 Wycieraczki
117 Nieużywane
118 20 ABS
401 Nieużywane
601 Nieużywane
602 20 Regulowane pedały, Fotelik, Blokady, Pokład, Lędźwiowy, Lędźwiowy
Przekaźnik
201 Klakson
202 PCM
203 Pompa paliwa
204 Sprzęgło klimatyzacyjne
205 Przełącznik sterowania trakcją
206 Nieużywane
207 Lampa przeciwmgielna
208 Szyberdach
209 04: Światła drogowe wyłączane za pomocą świateł przeciwmgielnych
301 Silnik dmuchawy
302 Cewka zapłonowa
303 Zawieszenie pneumatyczne
304 Podgrzewane podświetlenie
Dioda
501 Dioda PCM
502 04: Sprzęgło klimatyzacyjne
503 Nieużywane
