Mitsubishi ASX I (2010-2022) – bezpieczniki, schematy i lokalizacja skrzynek

Mitsubishi ASX pierwszej generacji pojawił się w Europie w 2010 roku i pozostawał w tej konstrukcji aż do zastąpienia go nowym modelem w 2023 roku. Poniższe schematy dotyczą ASX I na platformie GS, spotykanego również jako RVR i Outlander Sport. Bliźniaczy Mitsubishi Outlander Sport korzysta z bardzo podobnego układu elektrycznego.

W czasie produkcji ASX przeszedł kilka modernizacji nadwozia i wyposażenia, ale instrukcje dla kolejnych roczników zachowują ten sam podstawowy układ skrzynki w kabinie i skrzynki w komorze silnika. Obsada części pozycji może zależeć od silnika, skrzyni biegów, napędu 4WD, rodzaju reflektorów i wyposażenia.

Spis treści

• Najczęściej szukane bezpieczniki
• Skrzynka bezpieczników w kabinie
• Skrzynka w komorze silnika
• Przekaźniki
• Różnice zależne od wyposażenia
• FAQ

Najczęściej szukane bezpieczniki Mitsubishi ASX

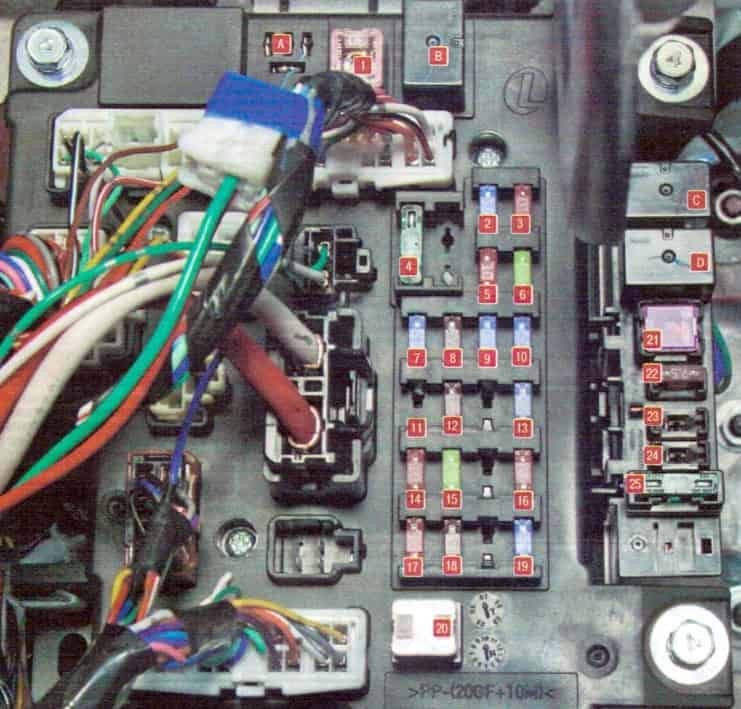

Skrzynka bezpieczników w kabinie

W samochodach z kierownicą po lewej stronie skrzynka znajduje się pod deską rozdzielczą przed fotelem kierowcy, za zdejmowaną pokrywą. W wersjach z kierownicą po prawej stronie główny i dodatkowy blok znajdują się za schowkiem pasażera.

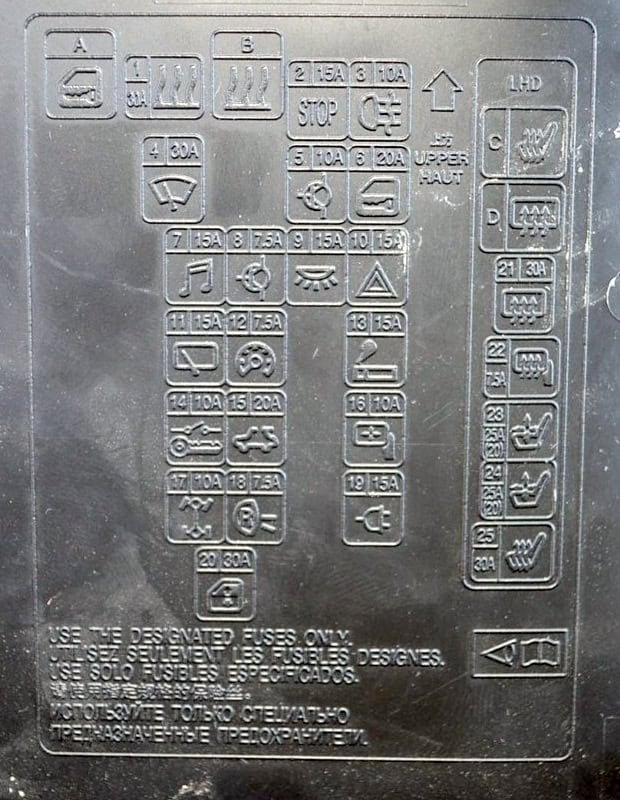

Szkic techniczny skrzynki kabinowej

Uzupełnieniem głównego schematu jest techniczny rysunek pokazujący układ pól i rozmieszczenie elementów skrzynki. Przydaje się szczególnie wtedy, gdy oznaczenia na pokrywie są słabo czytelne albo auto ma wyposażenie opcjonalne.

Dostęp do skrzynki w kabinie – szkic techniczny

Dodatkowy rysunek pokazuje sposób dostępu do skrzynki pod deską rozdzielczą. Przydaje się szczególnie wtedy, gdy osłona i układ panelu utrudniają szybkie odnalezienie właściwego bezpiecznika.

Pełna tabela bezpieczników kabiny

Bezpieczniki 15, 17, 23, 24 i 25 mogą nie być zamontowane w samochodzie, który nie ma odpowiadającego im wyposażenia. Producent wyraźnie zaznacza, że część pozycji pozostaje pusta zależnie od wersji.

W bliźniaczym Citroen C4 Aircross można spotkać bardzo zbliżone rozwiązania, ale przed doborem bezpiecznika zawsze należy kierować się opisem konkretnego samochodu i jego pokrywą skrzynki.

Przekaźniki w kabinie

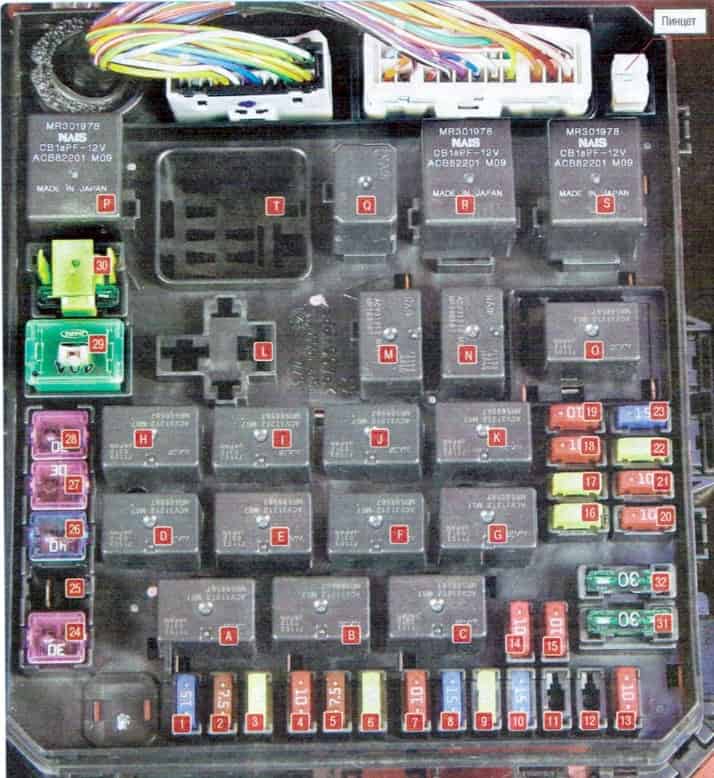

Skrzynka bezpieczników w komorze silnika

Główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika, obok akumulatora. Dodatkowe bezpieczniki dużej mocy są połączone z dodatnim biegunem akumulatora.

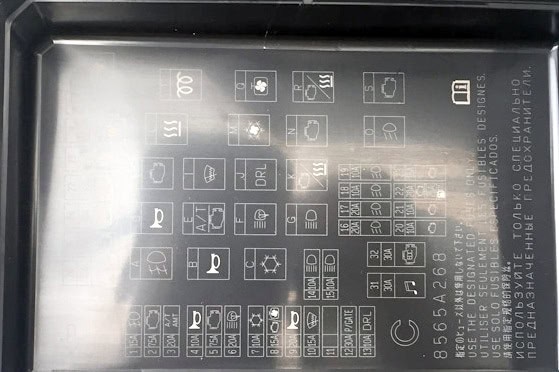

Szkic techniczny skrzynki w komorze silnika

Drugi rysunek techniczny pokazuje rozmieszczenie bezpieczników i przekaźników pod maską. Warto porównać go z numeracją w tabeli, szczególnie przy diagnostyce pompy paliwa, rozrusznika, wentylatorów i reflektorów.

Dodatkowy szkic techniczny skrzynki w komorze silnika

Drugi rysunek techniczny pokazuje układ skrzynki pod maską z innej perspektywy. Dzięki temu łatwiej porównać położenie bezpieczników i przekaźników z rzeczywistą skrzynką w samochodzie.

Pełna tabela bezpieczników komory silnika

Wartości 16-19 dotyczą dwóch różnych typów reflektorów. Samochód z ksenonami korzysta z obwodów 16 i 17 po 20 A, natomiast wersja z lampami halogenowymi z pozycji 18 i 19 po 10 A.

Przekaźniki w komorze silnika

Nie wszystkie przekaźniki muszą być obsadzone. Ich obecność zależy od silnika, skrzyni biegów i wyposażenia. Pokrewny Mitsubishi Outlander ma inną generację instalacji, dlatego jego numeracji nie należy przenosić do ASX.

Różnice między rocznikami i wersjami

W kolejnych instrukcjach pierwszej generacji układ podstawowych pozycji pozostaje taki sam, ale Mitsubishi zaznacza, że część bezpieczników może nie być zamontowana w zależności od modelu i specyfikacji. Najważniejsze różnice dotyczą wyposażenia opcjonalnego: napędu 4WD, dachu panoramicznego, elektrycznych i podgrzewanych foteli, elektrycznej klapy, spryskiwaczy reflektorów, alarmu oraz rodzaju świateł mijania.

Nowy Mitsubishi ASX od 2023 roku nie korzysta z powyższego schematu. Europejski model drugiej generacji bazuje na platformie CMF-B i jest konstrukcyjnie spokrewniony z Renault Captur. Dla niego potrzebny jest osobny schemat bezpieczników.

FAQ – Mitsubishi ASX bezpieczniki

Który bezpiecznik odpowiada za zapalniczkę?

W ASX pierwszej generacji zapalniczka i przednie gniazdo akcesoriów są zabezpieczone bezpiecznikiem nr 13 o wartości 15 A w skrzynce kabinowej.

Gdzie jest bezpiecznik dodatkowego gniazda 12 V?

Dodatkowe gniazdo akcesoriów korzysta z bezpiecznika nr 19 – 15 A w kabinie. W wybranych wersjach występuje też pozycja 23 – 15 A dla zasilania AC / przetwornicy.

Który bezpiecznik odpowiada za pompę paliwa?

Pompa paliwa jest zabezpieczona bezpiecznikiem nr 23 – 15 A w skrzynce komory silnika. Przekaźnik pompy paliwa jest oznaczony literą K.

Gdzie jest bezpiecznik rozrusznika?

Rozrusznik ma bezpiecznik nr 24 – 30 A w komorze silnika. Przekaźnik rozrusznika jest oznaczony literą N.

Który bezpiecznik odpowiada za radio?

Podstawowe zasilanie radia zabezpiecza bezpiecznik nr 7 – 15 A w kabinie. Jeżeli samochód ma fabryczny wzmacniacz, jego zasilanie jest dodatkowo chronione przez bezpiecznik nr 31 – 30 A pod maską.

Czy schemat pasuje do ASX z 2023 roku?

Nie. ASX oferowany w Europie od 2023 roku to nowa generacja na platformie CMF-B i ma inny układ elektryczny.
