Mitsubishi Outlander Sport to północnoamerykańska odmiana kompaktowego crossovera spokrewnionego z Mitsubishi ASX. Poniższy schemat obejmuje układ stosowany w samochodach z lat 2011-2022. W późniejszych rocznikach nazwa Outlander Sport nadal występuje na rynku USA, ale rozmieszczenie części bezpieczników i elementów skrzynek może się różnić, dlatego dla aut po 2022 roku warto porównać oznaczenia z pokrywą skrzynki i instrukcją konkretnego rocznika.
Spis treści
- Lokalizacja skrzynek
- Najczęściej szukane bezpieczniki
- Skrzynka bezpieczników w kabinie
- Skrzynka bezpieczników w komorze silnika
- Różnice wyposażenia
- Przekaźniki
- FAQ
Lokalizacja skrzynek bezpieczników
W Mitsubishi Outlander Sport główny panel kabinowy znajduje się pod deską rozdzielczą po stronie kierowcy. Skrzynka w komorze silnika jest umieszczona po lewej stronie komory, w pobliżu akumulatora. Układ jest blisko spokrewniony z rozwiązaniem stosowanym w Citroen C4 Aircross, ale przy doborze bezpiecznika należy kierować się numeracją właściwą dla Mitsubishi.
Najczęściej szukane bezpieczniki
| Obwód | Skrzynka | Bezpiecznik | Prąd |
|---|---|---|---|
| Radio | Kabina | 7 | 15 A |
| Zapalniczka / gniazdo 12 V | Kabina | 13 | 15 A |
| Dodatkowe gniazdo 12 V | Kabina | 19 | 15 A |
| Tylna wycieraczka | Kabina | 11 | 15 A |
| Pompa paliwa | Komora silnika | 23 | 15 A |
| Rozrusznik | Komora silnika | 24 | 30 A |
| Wzmacniacz audio | Komora silnika | 31 | 30 A |
| Wentylator chłodnicy | Komora silnika | 29 | 40 A |
Skrzynka bezpieczników w kabinie
Panel kabinowy odpowiada przede wszystkim za wyposażenie wnętrza, oświetlenie, radio, gniazda zasilania, wycieraczki, centralny zamek, szyby i część układów komfortu.

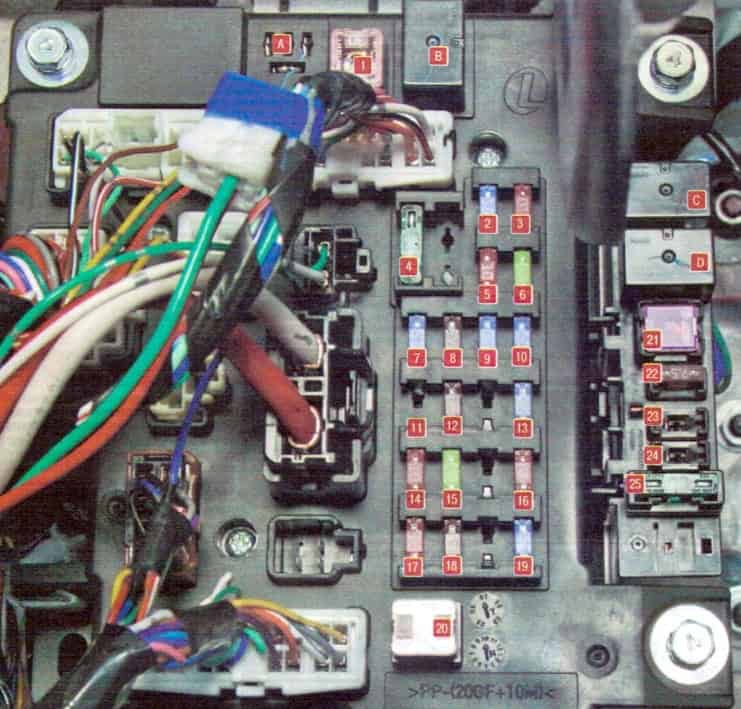

Szkic techniczny i dostęp do skrzynki
Po zdjęciu dolnej osłony deski rozdzielczej można porównać rzeczywisty układ pól ze szkicem technicznym. W samochodach z rozbudowanym wyposażeniem część pozycji może być obsadzona inaczej.
Pełna tabela bezpieczników kabiny
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 A | Dmuchawa ogrzewania i wentylacji |
| 2 | 15 A | Światła stop |
| 3 | 10 A | Tylne światło przeciwmgielne |
| 4 | 30 A | Wycieraczki przedniej szyby |
| 5 | 10 A | Wyposażenie opcjonalne |
| 6 | 20 A | Centralny zamek |
| 7 | 15 A | Radio / system audio |
| 8 | 7,5 A | Przekaźnik jednostki sterującej |
| 9 | 15 A | Oświetlenie wnętrza |
| 10 | 15 A | Światła awaryjne |
| 11 | 15 A | Tylna wycieraczka |
| 12 | 7,5 A | Zestaw wskaźników |
| 13 | 15 A | Zapalniczka / przednie gniazdo akcesoriów |
| 14 | 10 A | Stacyjka |
| 15 | 20 A | Szyberdach – jeśli występuje |
| 16 | 10 A | Lusterka zewnętrzne |
| 17 | 10 A | Układ napędu 4WD – jeśli występuje |
| 18 | 7,5 A | Światła cofania |
| 19 | 15 A | Dodatkowe gniazdo akcesoriów |
| 20 | 30 A | Elektryczne szyby |
| 21 | 30 A | Ogrzewanie tylnej szyby |
| 22 | 7,5 A | Podgrzewane lusterka |
| 23 | 25 A / 20 A | Elektryczny fotel pasażera – zależnie od wersji |
| 24 | 25 A / 20 A | Elektryczny fotel kierowcy – zależnie od wersji |
| 25 | 30 A | Podgrzewane fotele |
Jeżeli układ na pokrywie różni się od powyższego, sprawdź rocznik i rynek samochodu. Outlander Sport jest blisko spokrewniony z Mitsubishi ASX, ale późniejsze wersje północnoamerykańskie mogły otrzymywać zmiany w panelu i wyposażeniu.

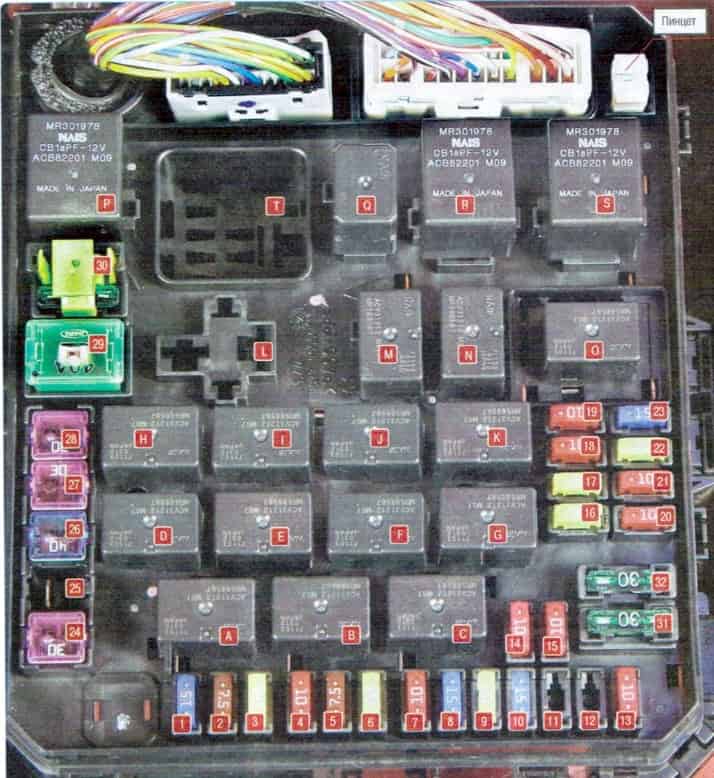

Skrzynka bezpieczników w komorze silnika
Skrzynka pod maską zabezpiecza najważniejsze obwody napędu i oświetlenia – między innymi pompę paliwa, rozrusznik, ABS, wentylatory, światła, klimatyzację i wzmacniacz audio.

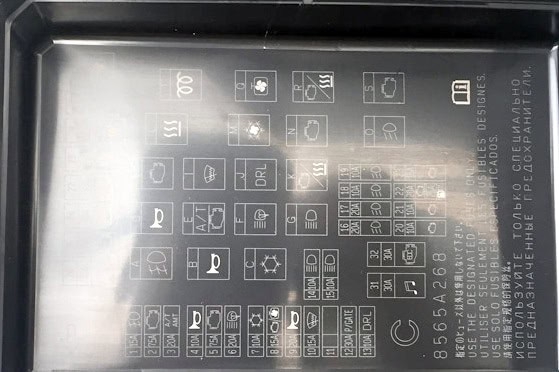

Dodatkowy szkic techniczny
Techniczny rysunek ułatwia odnalezienie pól bezpieczników i przekaźników w obudowie. Układ może być częściowo inny w zależności od silnika, rodzaju reflektorów i wyposażenia.
Pełna tabela bezpieczników komory silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 A | Przednie światła przeciwmgielne |
| 2 | 7,5 A | Sterowanie silnika |
| 3 | 20 A | Automatyczna skrzynia biegów |
| 4 | 10 A | Klakson |
| 5 | 7,5 A | Alternator |
| 6 | 20 A | Spryskiwacze reflektorów |
| 7 | 10 A | Klimatyzacja |
| 8 | 15 A | ETV / wentylator chłodnicy oleju – zależnie od wersji |
| 9 | 20 A | Syrena alarmu |
| 10 | 15 A | Podgrzewanie kierownicy lub odmrażanie wycieraczek – zależnie od wersji |
| 11 | – | Wolne / niewykorzystane w części wersji |
| 12 | 30 A | Elektryczna klapa bagażnika – jeśli występuje |
| 13 | 10 A | Światła do jazdy dziennej |
| 14 | 10 A | Lewe światło drogowe |
| 15 | 10 A | Prawe światło drogowe |
| 16 | 20 A | Lewe światło mijania – reflektory wyładowcze |
| 17 | 20 A | Prawe światło mijania – reflektory wyładowcze |
| 18 | 10 A | Lewe światło mijania – halogen / LED zależnie od rocznika |
| 19 | 10 A | Prawe światło mijania – halogen / LED zależnie od rocznika |
| 20 | 10 A | ENG/POWER |
| 21 | 10 A | Cewki zapłonowe |
| 22 | 20 A / 25 A | ENG/POWER lub podgrzewacz przewodu paliwowego – zależnie od silnika |
| 23 | 15 A | Pompa paliwa |
| 24 | 30 A | Rozrusznik |
| 25 | 40 A | Sterowanie wzniosu zaworów – w odpowiednich wersjach |
| 26 | 40 A | ABS |
| 27 | 30 A | ABS |
| 28 | 30 A | Wentylator skraplacza klimatyzacji |
| 29 | 40 A | Wentylator chłodnicy |
| 30 | 30 A | IOD – obwody zasilane przy wyłączonym zapłonie |
| 31 | 30 A | Wzmacniacz audio |
| 32 | 30 A | Układy silnika Diesla – tylko wybrane rynki |
| 33 | 7,5 A lub zapasowy | Czujnik prądu akumulatora w części późniejszych wersji; w starszych układach miejsce zapasowe |
| 34 | 15 A | Bezpiecznik zapasowy w starszych układach |
| 35 | 20 A | Bezpiecznik zapasowy w starszych układach |
Różnice wyposażenia i roczników
W latach 2011-2022 podstawowa architektura pozostawała zbliżona, ale obsada części pól zmieniała się wraz z wyposażeniem. Największe różnice dotyczą napędu 2WD/4WD, reflektorów halogenowych, ksenonowych lub LED, elektrycznej klapy, foteli elektrycznych, podgrzewanej kierownicy i silników oferowanych poza rynkiem USA.
Nie należy przenosić tabeli z pełnowymiarowego Mitsubishi Outlander. To inny model i inna instalacja elektryczna mimo podobnej nazwy.
Przekaźniki
W skrzynkach Outlander Sport znajdują się także przekaźniki odpowiedzialne między innymi za rozrusznik, wentylatory, zasilanie główne i obwody akcesoriów. Producent stosował kilka typów skrzynek zależnie od rocznika i wyposażenia, dlatego przy diagnostyce przekaźnika warto posługiwać się oznaczeniem na pokrywie konkretnej skrzynki. W katalogu części Mitsubishi dla Outlander Sport występują osobno między innymi przekaźnik rozrusznika oraz główny przekaźnik zasilania.
FAQ
Który bezpiecznik odpowiada za zapalniczkę i gniazdo 12 V?
W układzie stosowanym w latach 2011-2022 przednie gniazdo jest zabezpieczone bezpiecznikiem 13 15 A w kabinie, a dodatkowe gniazdo – bezpiecznikiem 19 15 A.
Gdzie jest bezpiecznik pompy paliwa?
Pompa paliwa jest zabezpieczona bezpiecznikiem 23 15 A w skrzynce w komorze silnika.
Gdzie jest bezpiecznik rozrusznika?
W typowym układzie pierwszej generacji jest to bezpiecznik 24 30 A w skrzynce pod maską. Przy problemach z rozruchem trzeba również uwzględnić przekaźnik rozrusznika.
Czy schemat Mitsubishi ASX pasuje do Outlander Sport?
W wielu rocznikach układ jest bardzo zbliżony, ponieważ oba modele są konstrukcyjnie powiązane. Mimo to należy sprawdzać oznaczenia konkretnego Outlander Sport, szczególnie w późniejszych rocznikach i wersjach wyposażenia.
Czy ten artykuł dotyczy Mitsubishi Outlander?
Nie. Outlander Sport i pełnowymiarowy Outlander to różne modele. Schemat dla większego SUV-a znajduje się w osobnym artykule o Mitsubishi Outlander.
