Opel Zafira C Tourer (2012-2018) – bezpieczniki, schematy i lokalizacja skrzynek

Opel Zafira C Tourer został wprowadzony pod koniec 2011 roku, a instrukcje producenta obejmują kolejne lata modelowe aż do 2018 roku. W całej generacji występują trzy główne skrzynki bezpieczników: w komorze silnika, w desce rozdzielczej oraz po lewej stronie przestrzeni bagażowej. Sam wygląd paneli jest podobny, ale przypisanie części obwodów zmieniało się w trakcie produkcji. Najważniejsze warianty to rok modelowy 2012, układ stosowany od 2013 roku w samochodach przed modernizacją oraz późna wersja po modernizacji z reflektorami LED. Dlatego nie należy dobierać tabeli wyłącznie po wyglądzie skrzynki albo roku pierwszej rejestracji.

Jeżeli masz wcześniejszą generację, zobacz Opel Zafira B. Poniżej warianty są rozdzielone według faktycznych zmian w dokumentacji producenta, a nie według dotychczasowego podziału dwóch osobnych wpisów rocznikowych.

Spis treści

• Lokalizacja skrzynek
• Najczęściej szukane bezpieczniki
• Skrzynka w komorze silnika
• Skrzynka w desce rozdzielczej
• Skrzynka w bagażniku
• Warianty instalacji 2012-2018
• FAQ

Gdzie są bezpieczniki w Opel Zafira C Tourer?

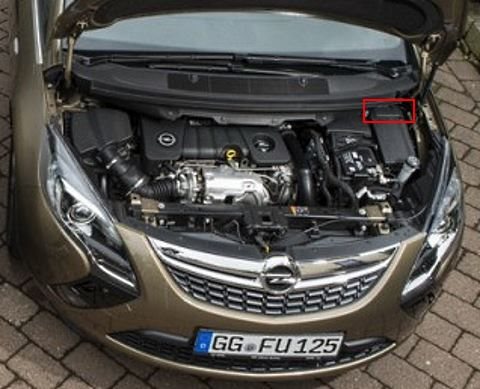

Komora silnika: główna skrzynka znajduje się z przodu po lewej stronie komory silnika. Pokrywę należy odpiąć, unieść i zdjąć pionowo. Nad głównym blokiem znajduje się również sekcja zabezpieczeń wysokoprądowych.

Deska rozdzielcza: w samochodach z kierownicą po lewej stronie panel jest za schowkiem w desce rozdzielczej. Schowek należy otworzyć, przesunąć w lewo, opuścić i wyjąć. W wersjach RHD panel jest za pokrywą schowka pasażera.

Bagażnik: skrzynka znajduje się za osłoną po lewej stronie przestrzeni ładunkowej. W samochodach z zestawem naprawczym opon dostęp może wymagać wyjęcia całego pojemnika zestawu.

Najczęściej szukane bezpieczniki

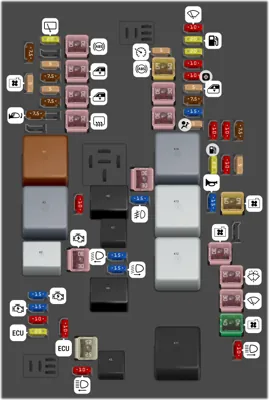

Skrzynka bezpieczników w komorze silnika

To największy blok w Zafirze C. Odpowiada m.in. za sterowanie silnikiem, ABS, wentylatory chłodnicy, reflektory, wycieraczki, pompę paliwa i układy zależne od rodzaju napędu. Najpierw warto porównać numerację na schemacie z numerem rocznika samochodu, ponieważ w 2013 r. zmieniono funkcje kilku pozycji.

Rocznik 2012 – pełne przypisanie

Układ od 2013 do wersji przed modernizacją – pełne przypisanie

Potwierdzone wartości amperażu i przekaźniki

Instrukcja producenta podaje przede wszystkim funkcje pozycji. Zestawienia techniczne zgodne z układem Zafiry C potwierdzają m.in. F1 20 A, F16 30 A, F18 30-40 A zależnie od rocznika/wersji, F23 25 A, F30 60 A, F42 40 A, F43-F45 po 30 A, F47 15 A, F48 60 A i F49 20 A. Przed wymianą zawsze dobierz wartość do bezpiecznika zamontowanego fabrycznie w danym aucie.

Zabezpieczenia wysokoprądowe nad główną skrzynką

Nad głównym blokiem w komorze silnika występuje dodatkowy panel wysokoprądowy. Jego obsada zależy od silnika i wyposażenia.

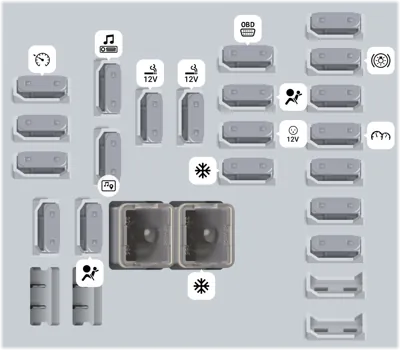

Skrzynka bezpieczników w desce rozdzielczej

Rocznik 2012

Układ od 2013 do wersji przed modernizacją

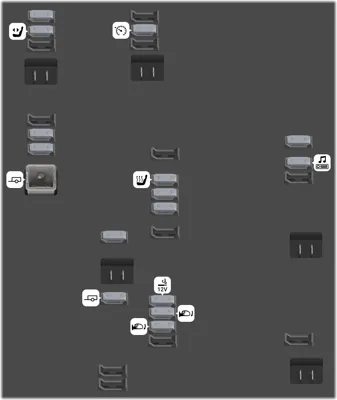

Skrzynka bezpieczników w bagażniku

Panel znajduje się za lewą osłoną bagażnika. W tej skrzynce różnice między rokiem modelowym 2012 i 2013 są szczególnie istotne – w 2013 pojawiają się m.in. pozycje układu selektywnej redukcji katalitycznej.

Rocznik 2012

Układ od 2013 do wersji przed modernizacją

Warianty instalacji 2012-2018 – jak dobrać właściwą tabelę

Rok modelowy 2012 ma wcześniejsze przypisanie części pozycji. Najbardziej charakterystyczne różnice to F13 pod maską jako pozycja niewykorzystana oraz F21 przypisany do ABS. W bagażniku nie występuje jeszcze zestaw pozycji SCR/NOx znany z późniejszych diesli.

Od roku modelowego 2013 do wersji sprzed modernizacji producent zmienił kilka istotnych funkcji: F13 pod maską odpowiada za ABS, F21 za tylne centrum elektryczne, F34 za EGR, a w tylnej skrzynce pojawiają się pozycje układu SCR i czujnika NOx. Oficjalna instrukcja ze stycznia 2016 nadal podaje układ z F23 jako spryskiwacze reflektorów oraz F24-F25 jako prawe i lewe światło mijania ksenonowe.

Wersja po modernizacji od drugiej połowy 2016 zachowuje te same trzy lokalizacje skrzynek i zasadniczo tę samą numerację, ale zmienia obwody reflektorów. W instrukcji po modernizacji F23 jest niewykorzystany, F24 zasila prawy reflektor LED, a F25 lewy reflektor LED. Panel w desce rozdzielczej i skrzynka w bagażniku zachowują układ odpowiadający późniejszej wersji z pozycjami SCR/NOx.

Rok 2016 jest przejściowy. Najpewniejszym rozróżnieniem nie jest sama data pierwszej rejestracji, lecz wyposażenie samochodu i instrukcja odpowiadająca jego wersji. Jeżeli pod maską układ przewiduje spryskiwacze reflektorów oraz ksenony na F24-F25, należy korzystać z tabeli przed modernizacją. W wersji z reflektorami LED obowiązuje późniejsze przypisanie. Producent zaznacza również, że bezpieczniki mogą być fizycznie obsadzone mimo braku danej funkcji.

FAQ – Opel Zafira C Tourer 2012-2018

Który bezpiecznik odpowiada za zapalniczkę?

W skrzynce w desce rozdzielczej jest to pozycja F6. W zależności od rocznika jest opisana jako zapalniczka albo gniazdo zasilania / zapalniczka.

Gdzie jest bezpiecznik pompy paliwa?

Pompa paliwa jest zabezpieczona pozycją F49 w skrzynce komory silnika.

Dlaczego tabela z 2012 nie pasuje do mojego auta z 2013?

Producent zmienił funkcje części pozycji pomiędzy rokiem modelowym 2012 i 2013. Fizyczny wygląd panelu może być bardzo podobny, ale znaczenie numerów nie zawsze jest takie samo.

Czy wszystkie miejsca w skrzynce muszą być obsadzone?

Nie. Instrukcja producenta zaznacza, że bezpieczniki mogą być zamontowane także dla funkcji niewystępujących w danej wersji, a wyposażenie zależy od rynku i konfiguracji samochodu.

Dokumentacja źródłowa: układ 2012 oraz zmiany od 2013 roku zweryfikowano z instrukcjami właściciela Opel/Vauxhall dla odpowiednich lat modelowych. Instrukcja ze stycznia 2016 potwierdza jeszcze wersję przed modernizacją z ksenonami i spryskiwaczami reflektorów, natomiast dokumentacja od sierpnia/października 2016 potwierdza późniejszy wariant z reflektorami LED. Oficjalny katalog instrukcji obejmuje Zafirę Tourer do stycznia 2018. Jeżeli dokumentacja producenta nie podaje wartości amperażu dla konkretnej pozycji, w tabeli nie należy jej dopowiadać na podstawie innego rocznika.
