Opel Zafira B to druga generacja siedmiomiejscowego vana Opla, wprowadzona w 2005 roku. Określenie Zafira Family pojawiło się na części rynków w późniejszym okresie sprzedaży, ale nie oznacza osobnej generacji instalacji elektrycznej rozpoczynającej się w 2010 roku. Ten artykuł obejmuje Zafirę B z lat 2005-2014.
Najważniejsza cecha tego modelu to dwa warianty instalacji bezpieczników: A i B. Wersję rozpoznaje się po skrzynce po lewej stronie bagażnika. Od jej typu zależy również przypisanie bezpieczników w skrzynce pod maską. Dlatego oba układy są opisane oddzielnie.
Dla pierwszej generacji zobacz Opel Zafira A. Następcą Zafiry B była Opel Zafira C Tourer, która przez część okresu była sprzedawana równolegle.
Spis treści
- Lokalizacja skrzynek
- Jak rozpoznać wersję A lub B
- Komora silnika – wariant A
- Komora silnika – wariant B
- Bagażnik – wersja A
- Bagażnik – wersja B
- Najczęściej szukane bezpieczniki
- FAQ
Gdzie są skrzynki bezpieczników w Opel Zafira B?

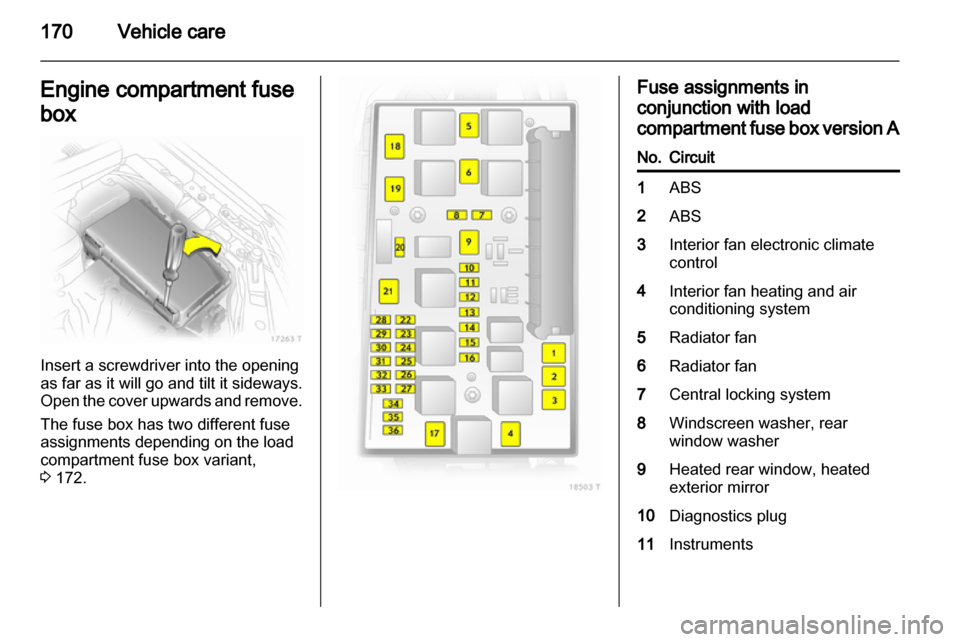

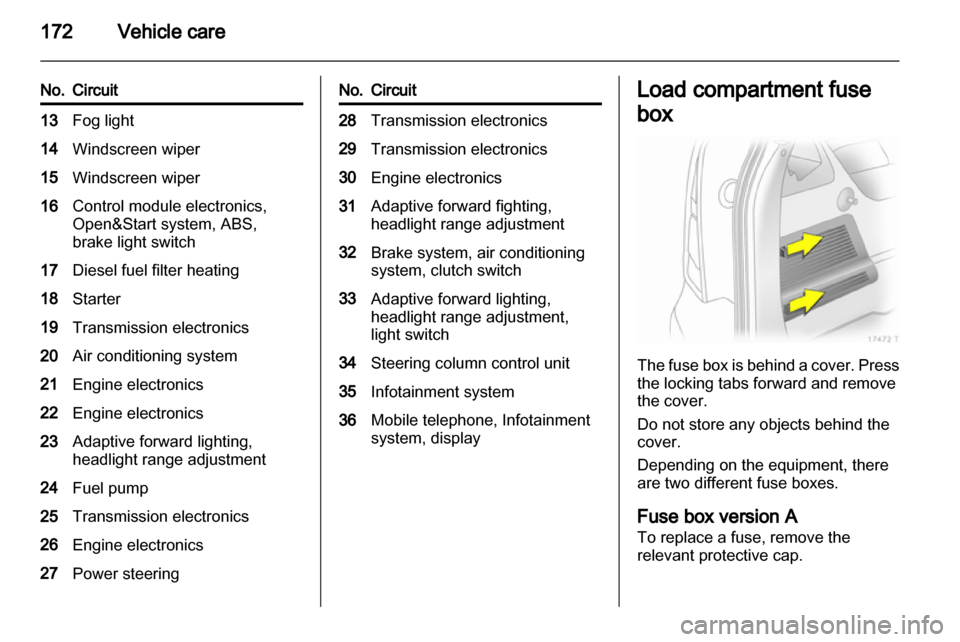

Producent przewiduje dwie główne lokalizacje. Pierwsza skrzynka znajduje się w przedniej lewej części komory silnika. Druga jest po lewej stronie bagażnika, za osłoną boczną. W zależności od wyposażenia tylna skrzynka występuje jako wersja A albo B.
Skrzynka pod maską ma 36 numerowanych pozycji. Jej przypisanie zmienia się zależnie od tego, czy samochód ma tylną skrzynkę A czy B.
Jak rozpoznać wersję A lub B?
Najprościej zajrzeć za lewą osłonę bagażnika. Wersja A jest małym zespołem z ośmioma numerowanymi zabezpieczeniami. Wersja B to duży panel z pozycjami 1-44. Dopiero po ustaleniu tego wariantu należy korzystać z odpowiedniej tabeli komory silnika.

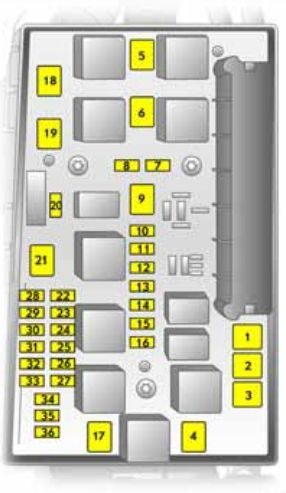

Skrzynka bezpieczników w komorze silnika – samochód z tylną skrzynką A
| Nr | Chroniony obwód |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 | Wentylator wnętrza, elektroniczna klimatyzacja |
| 4 | Wentylator wnętrza, ogrzewanie i klimatyzacja |
| 5 | Wentylator chłodnicy |
| 6 | Wentylator chłodnicy |
| 7 | Centralny zamek |
| 8 | Spryskiwacz szyby przedniej i tylnej |
| 9 | Ogrzewanie tylnej szyby i lusterek zewnętrznych |
| 10 | Gniazdo diagnostyczne |
| 11 | Zestaw wskaźników |
| 12 | Telefon, system Infotainment, wyświetlacz |
| 13 | Oświetlenie wnętrza |
| 14 | Wycieraczka przedniej szyby |
| 15 | Wycieraczka przedniej szyby |
| 16 | Klakson, ABS, wyłącznik świateł stop, klimatyzacja |
| 17 | Filtr paliwa silnika Diesla lub klimatyzacja |
| 18 | Rozrusznik |
| 19 | Niewykorzystany |
| 20 | Klakson |
| 21 | Elektronika silnika |
| 22 | Elektronika silnika |
| 23 | Regulacja zasięgu reflektorów |
| 24 | Pompa paliwa |
| 25 | Niewykorzystany |
| 26 | Elektronika silnika |
| 27 | Ogrzewanie, klimatyzacja, czujnik jakości powietrza |
| 28 | Niewykorzystany |
| 29 | Wspomaganie kierownicy |
| 30 | Elektronika silnika |
| 31 | Wycieraczka tylnej szyby |
| 32 | Wyłącznik świateł stop |
| 33 | Regulacja reflektorów, przełącznik świateł, wyłącznik sprzęgła, zestaw wskaźników, moduł drzwi kierowcy |
| 34 | Moduł kolumny kierownicy |
| 35 | System Infotainment |
| 36 | Zapalniczka, przednie gniazdo zasilania |

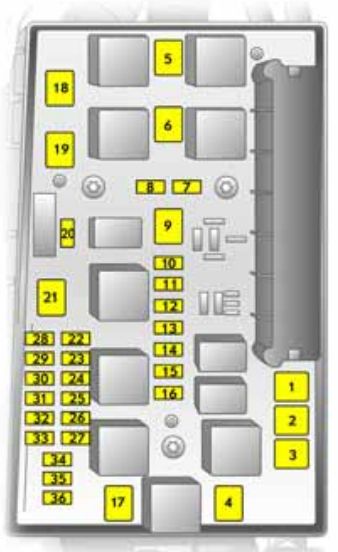

Skrzynka bezpieczników w komorze silnika – samochód z tylną skrzynką B
| Nr | Chroniony obwód |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 | Wentylator wnętrza, elektroniczna klimatyzacja |
| 4 | Wentylator wnętrza, ogrzewanie i klimatyzacja |
| 5 | Wentylator chłodnicy |
| 6 | Wentylator chłodnicy |
| 7 | Układ spryskiwaczy szyby |
| 8 | Klakson |
| 9 | Spryskiwacze reflektorów |
| 10 | Awaryjne odblokowanie centralnego zamka |
| 11 | Niewykorzystany |
| 12 | Niewykorzystany |
| 13 | Przednie światła przeciwmgłowe |
| 14 | Wycieraczka przedniej szyby |
| 15 | Wycieraczka przedniej szyby |
| 16 | Elektronika modułów, Open&Start, ABS, wyłącznik świateł stop |
| 17 | Podgrzewanie filtra paliwa Diesla |
| 18 | Rozrusznik |
| 19 | Elektronika skrzyni biegów |
| 20 | Klimatyzacja |
| 21 | Elektronika silnika |
| 22 | Elektronika silnika |
| 23 | AFL, regulacja zasięgu reflektorów |
| 24 | Pompa paliwa |
| 25 | Elektronika skrzyni biegów |
| 26 | Elektronika silnika |
| 27 | Wspomaganie kierownicy |
| 28 | Elektronika skrzyni biegów |
| 29 | Elektronika skrzyni biegów |
| 30 | Elektronika silnika |
| 31 | AFL, regulacja zasięgu reflektorów |
| 32 | Układ hamulcowy, klimatyzacja, wyłącznik sprzęgła |
| 33 | AFL, regulacja reflektorów, przełącznik świateł |
| 34 | Moduł kolumny kierownicy |
| 35 | System Infotainment |
| 36 | Telefon, system Infotainment, wyświetlacz |

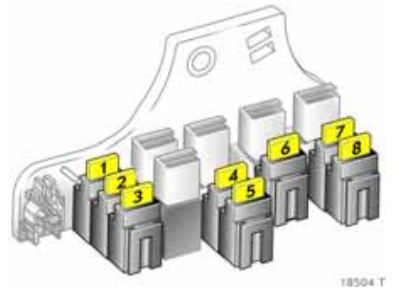

Skrzynka bezpieczników w bagażniku – wersja A
| Nr | Chroniony obwód |
|---|---|
| 1 | Światło przeciwmgłowe |
| 2 | Tylne gniazdo zasilania |
| 3 | Gniazdo zasilania w bagażniku |
| 4 | Światła cofania |
| 5 | Tylne szyby elektryczne |
| 6 | Klimatyzacja |
| 7 | Przednie szyby elektryczne |
| 8 | Podgrzewane lusterka zewnętrzne |

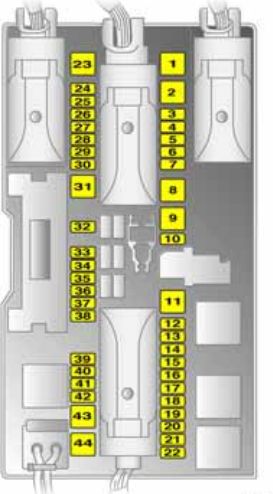

Skrzynka bezpieczników w bagażniku – wersja B
| Nr | Chroniony obwód |
|---|---|
| 1 | Przednie szyby elektryczne |
| 2 | Niewykorzystany |
| 3 | Zestaw wskaźników |
| 4 | Ogrzewanie, klimatyzacja, elektroniczna klimatyzacja |
| 5 | Poduszki powietrzne |
| 6 | Niewykorzystany |
| 7 | Niewykorzystany |
| 8 | Niewykorzystany |
| 9 | Niewykorzystany |
| 10 | Niewykorzystany |
| 11 | Ogrzewanie tylnej szyby |
| 12 | Wycieraczka tylnej szyby |
| 13 | Układ wspomagania parkowania |
| 14 | Ogrzewanie, klimatyzacja |
| 15 | Niewykorzystany |
| 16 | Open&Start |
| 17 | Czujnik deszczu, czujnik jakości powietrza, TPMS, lusterko wewnętrzne |
| 18 | Zestaw wskaźników, przełączniki |
| 19 | Niewykorzystany |
| 20 | CDC – elektroniczna regulacja zawieszenia |
| 21 | Podgrzewane lusterka zewnętrzne |
| 22 | Niewykorzystany |
| 23 | Tylne szyby elektryczne |
| 24 | Gniazdo diagnostyczne |
| 25 | Niewykorzystany |
| 26 | Elektrycznie składane lusterka |
| 27 | Czujnik ultradźwiękowy, alarm |
| 28 | Niewykorzystany |
| 29 | Zapalniczka, przednie gniazdo zasilania |
| 30 | Tylne gniazdo zasilania |
| 31 | Niewykorzystany |
| 32 | Niewykorzystany |
| 33 | Open&Start |
| 34 | Niewykorzystany |
| 35 | Tylne gniazdo zasilania |
| 36 | Gniazdo instalacji haka holowniczego |
| 37 | Niewykorzystany |
| 38 | Centralny zamek, zacisk 30 |
| 39 | Ogrzewanie lewego fotela |
| 40 | Ogrzewanie prawego fotela |
| 41 | Niewykorzystany |
| 42 | Niewykorzystany |
| 43 | Niewykorzystany |
| 44 | Niewykorzystany |
Uwaga o amperażu: instrukcja producenta dla późnej Zafiry B podaje numery pozycji i chronione obwody, ale nie drukuje w tych tabelach wartości znamionowych bezpieczników. Przy wymianie należy zastosować bezpiecznik o tej samej wartości, jak element fabrycznie zamontowany w danym samochodzie. Nie należy dobierać amperażu na podstawie innej wersji skrzynki.
Najczęściej szukane pozycje
| Funkcja | Wersja / pozycja |
|---|---|
| Zapalniczka / przednie gniazdo | Silnik A: 36; bagażnik B: 29 |
| Pompa paliwa | Komora silnika: 24 w wariancie A i B |
| Wycieraczka tylna | Silnik A: 31; bagażnik B: 12 |
| Ogrzewane fotele | Bagażnik B: 39 lewy, 40 prawy |
| Gniazdo haka | Bagażnik B: 36 |
FAQ – Opel Zafira B bezpieczniki
Czy Zafira B od 2010 ma inną skrzynkę niż wcześniejsze roczniki?
Nie można przyjąć takiego prostego podziału. Kluczowy jest wariant tylnej skrzynki A lub B i wyposażenie samochodu. Z tego powodu artykuł obejmuje całą generację 2005-2014, a tabele są rozdzielone według typu skrzynki.
Gdzie jest bezpiecznik zapalniczki?
W układzie współpracującym z tylną skrzynką A producent wskazuje pozycję 36 w komorze silnika. W samochodzie z rozbudowaną tylną skrzynką B zapalniczka i przednie gniazdo są przypisane do pozycji 29 w bagażniku.
Dlaczego tabela pod maską ma dwa warianty?
Producent uzależnił przypisanie skrzynki w komorze silnika od typu skrzynki zamontowanej w bagażniku. Najpierw trzeba więc ustalić, czy samochód ma tylną wersję A czy B.
