Peugeot 3008 (2008 – 2012) – bezpieczniki schemat

Peugeot 3008 (2008 – 2012) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011, 2012

Bezpieczniki powięzi

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (lewa strona).

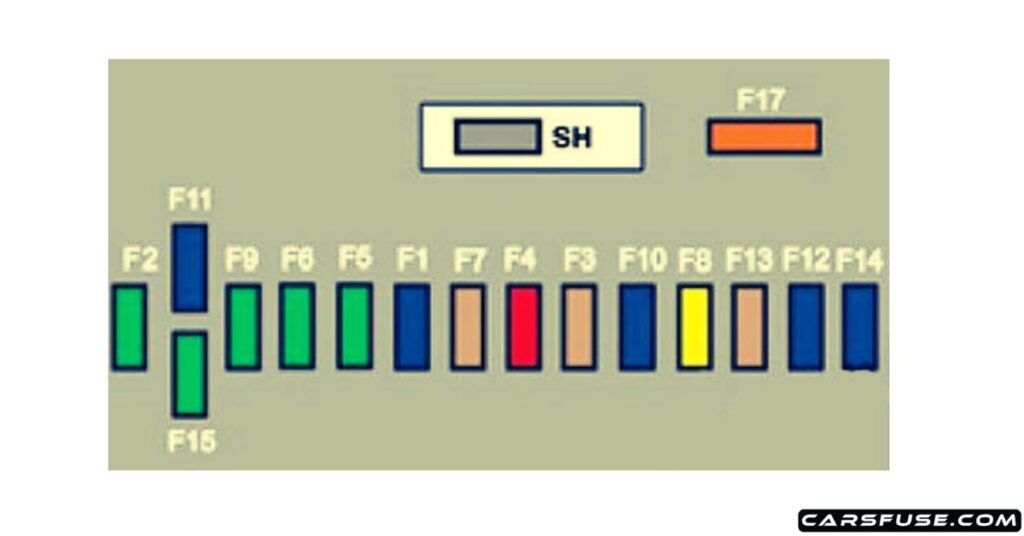

Peugeot 3008 – bezpieczniki – konsola
Bezpiecznik Prąd amperowy [A] Funkcje
F1 15 Tylna wycieraczka
F2 Nieużywany
F3 5 Jednostka sterująca poduszek powietrznych
F4 10 Elektrochromatyczne lusterko wewnętrzne, klimatyzacja, jednostka przełączająca i zabezpieczająca, tylne multimedia
F5 30 Elektryczne szyby przednie za jednym dotknięciem
F6 30 Elektrycznie sterowane szyby tylne za jednym dotknięciem
F7 5 Przednie i tylne lampki oświetlenia wnętrza, lampki do czytania mapy, tylne lampki do czytania, oświetlenie osłony przeciwsłonecznej, oświetlenie schowka, oświetlenie podłokietnika środkowego, sterowanie przekaźnikiem bagażnika 12 V
F8 20 Sprzęt audio, audio / telefon, zmieniarka CD, wyświetlacz wielofunkcyjny, wykrywanie niedopompowania opon, syrena alarmowa, centrala alarmowa, jednostka telematyczna, moduł serwisowy (z PC Com 3D)
F9 30 Przednie gniazdo 12 V, zapalniczka, tylne gniazdo 12 V.
F10 15 Elementy sterujące na kierownicy
F11 15 Wyłącznik zapłonu o niskim natężeniu
F12 15 Obecność przyczepy, czujnik deszczu / jasności, zasilanie bezpieczników F32, F34, F35
F13 5 Skrzynka bezpieczników silnika, jednostka sterująca poduszek powietrznych
F14 15 Tablica rozdzielcza, wyświetlacz tablicy rozdzielczej, zasilanie bezpiecznika F33
F15 30 Blokowanie i zakleszczanie
F17 40 Odladzanie tylnej szyby, zasilanie bezpiecznika F30
SH Bocznik PARC
Bezpiecznik Prąd amperowy [A] Funkcje
F29 30 Rozruch gniazda 12 V.
F30 5 Podgrzewane lusterka zewnętrzne
F31 15 Gniazdo lodówki
F32 5 Dźwignia zmiany biegów ręcznej skrzyni biegów
F33 10 Wyświetlacz Head Up, zestaw głośnomówiący, klimatyzacja
F34 5 Wyświetlacz lampek ostrzegawczych pasa bezpieczeństwa
F35 10 Wspomaganie parkowania, autoryzacja wzmacniacza Hi-Fi
F36 10 Sterownik skrzynki bezpieczników przyczepy, panel sterowania drzwi kierowcy
F37 20 Wzmacniacz Hi-Fi
F38 30 Elektryczny fotel kierowcy
F39 20 Panoramiczna szklana żaluzja dachu
F40 Nieużywany

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).

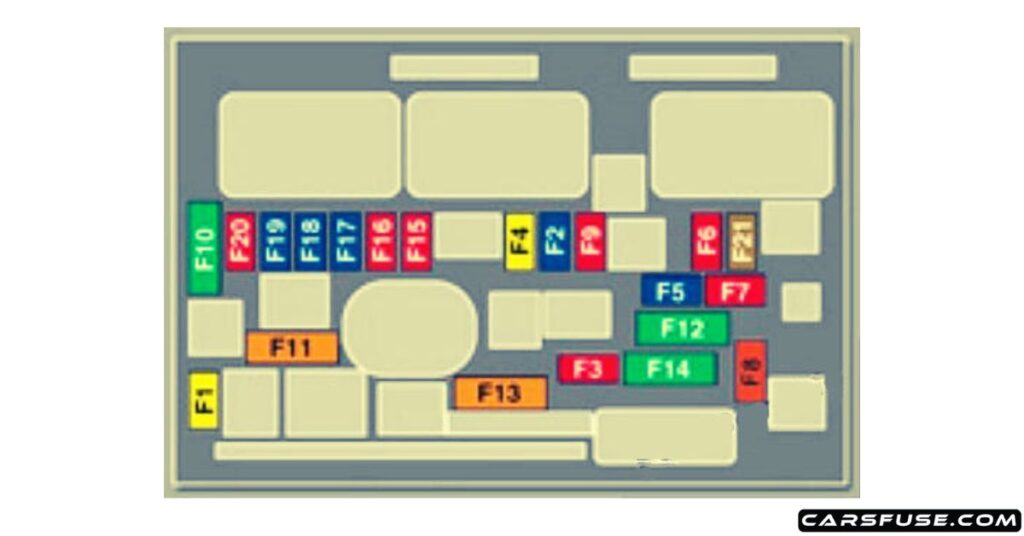

Peugeot 3008 – bezpieczniki – komora silnika
Bezpiecznik Prąd amperowy [A] Funkcje
F1 20 Zasilanie jednostki sterującej silnika, pompy wtryskowej i elektrozaworów EGR (2 l HDI 16 V), wtryskiwaczy (2 l HDI 16 V)
F2 15 Róg
F3 10 Wycieraczka przednia / tylna
F4 10 Światła dzienne
F5 15 Kanister opróżniania, turbina tłoczna i elektrozawory regulacji ciśnienia turbo (1,6 l THP 16 V), podgrzewacz par oleju (1,6 l THP 16 V), podgrzewacz oleju napędowego (1,6 l HDI 16 V)
F6 10 Gniazdo diagnostyczne, reflektory kierunkowe, pompa filtra cząstek stałych (Diesel), wykrywacz poziomu płynu chłodzącego silnik „alert odległości”, regulacja lusterek
F7 10 Jednostka sterująca ze wspomaganiem, automatyczna skrzynia biegów, silnik regulacji wysokości reflektorów kierunkowych
F8 20 Kontrola rozrusznika
F9 10 Przełączniki pedału sprzęgła i hamulca
F10 30 Siłowniki jednostki sterującej silnika (benzyna: cewki zapłonowe, elektrozawory, czujniki tlenu, wtryskiwacze, podgrzewacze, pompa paliwowa, termostat sterowany) (olej napędowy: elektrozawory, podgrzewacze)
F11 40 Dmuchawa klimatyzacji
F12 30 Wycieraczki przedniej szyby wolno / szybko
F13 40 Zasilanie interfejsów wbudowanych systemów (zapłon dodatni)
F14 30 Pompa powietrza
F15 10 Reflektor świateł drogowych z prawej strony
F 16 10 Reflektor świateł drogowych lewych
F17 15 Reflektor świateł mijania z lewej strony
F18 15 Reflektor świateł mijania z prawej strony
F19 15 Podgrzewacz par oleju (1,6 l VTi 16 V), elektrozawór regulacji ciśnienia turbosprężarki (Diesel), wykrywacz poziomu płynu chłodzącego silnik (Diesel).
F20 10 Sterowany termostat, elektrozawory o zmiennym czasie, elektrozawór z regulacją ciśnienia Turbo (Diesel), wykrywacz poziomu płynu chłodzącego silnik (Diesel)
F21 5 Zasilanie przekaźnika zespołu wentylatora, sterowanie przekaźnikiem Valvetronic (1,6 l VTi 16 V), chłodzenie turbo (1,6 l THP 16 V), czujnik przepływu powietrza (1,6 l HDI 16 V)

Tabela bezpieczników mini i midi nad akumulatorem

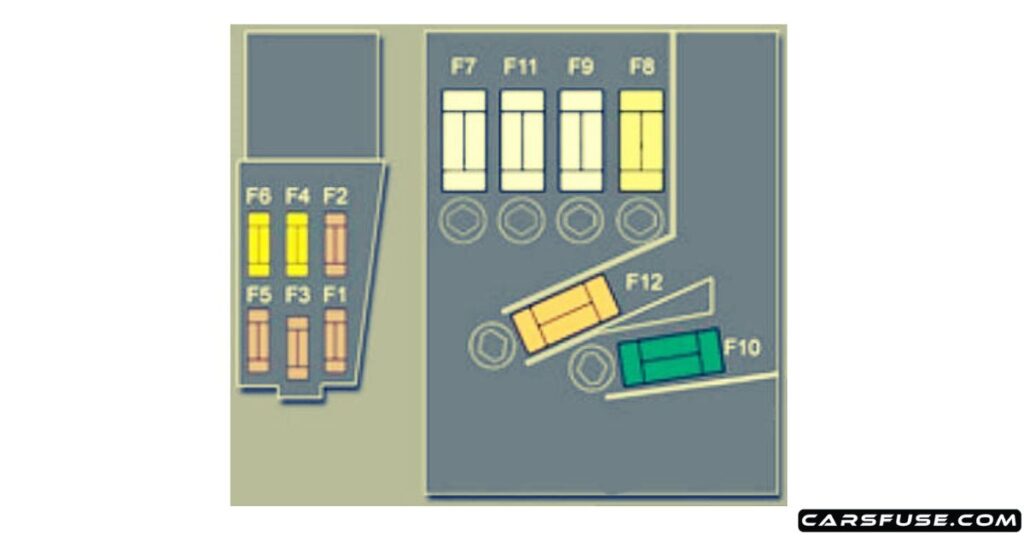

Pegeot 3008 – skrzynka bezpieczników – powyżej akumulatora
Bezpiecznik Prąd amperowy [A] Funkcje
F1 Nieużywany
F2 5 Dwufunkcyjny wyłącznik hamulca
F3 5 Jednostka ładowania akumulatora
F4 25 Elektrozawory ABS / ESP
F5 5 Jednostka sterująca ABS / ESP
F6 15 Automatyczna skrzynia biegów, pilotowana manualna skrzynia biegów
F7 80 Zespół elektropompy wspomagania kierownicy
F8 60 Zespół wentylatora
F9 70/30 Agregat podgrzewania (Diesel), silnik elektryczny Valvetronic (1,6 l THP 16 V)
F10 40 Zespół elektropompy ABS / ESP
F11 100 Jednostka przełączająca i zabezpieczająca
F12 30 Pilotowany zespół elektropompy ręcznej skrzyni biegów

Tabela maks. Bezpieczników

Bezpiecznik Prąd amperowy [A] Funkcje
MF1 Nieużywany
MF2 30 Skrzynka bezpieczników przyczepy
MF3 50 Skrzynka bezpieczników w przedziale pasażerskim
MF4 80 Wbudowany interfejs systemów
MF5 80 Wbudowany interfejs systemów
MF6 30 Elektryczny hamulec postojowy
MF7 30 Ogrzewane przednie fotele
MF8 20 Mycie reflektorów
