Peugeot 5008 (2009-2012) – schemat skrzynki bezpieczników
Rok produkcji: 2009, 2010, 2011, 2012
Bezpieczniki na desce rozdzielczej

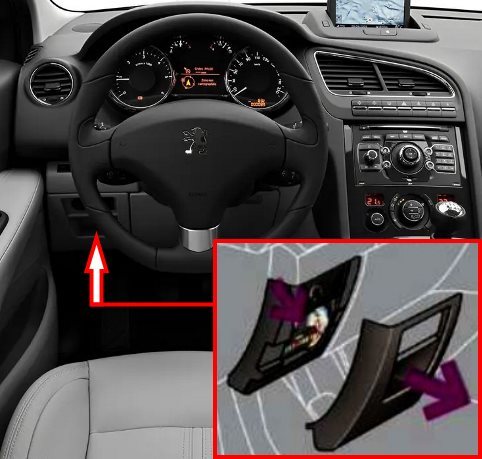

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
| Bezpiecznik | Ocena w amperach [A] | Funkcje |
| F1 | 15 | Tylna wycieraczka |
| F2 | – | Nieużywany |
| F3 | 5 | Jednostka sterująca poduszkami powietrznymi |
| F4 | 10 | Elektrochromatyczne lusterko wewnętrzne, klimatyzacja, jednostka przełączająco-zabezpieczająca, tylne multimedia |
| F5 | 30 | Elektrycznie sterowane szyby przednie |
| F6 | 30 | Tylne szyby elektryczne uruchamiane jednym przyciskiem |
| F7 | 5 | Przednie i tylne lampki sufitowe, lampki do czytania map, tylne lampki do czytania, oświetlenie osłony przeciwsłonecznej, oświetlenie schowka podręcznego, oświetlenie środkowego podłokietnika, sterowanie przekaźnikiem bagażnika 12 V |
| F8 | 20 | Sprzęt audio, audio / telefon, zmieniarka CD, ekran wielofunkcyjny, wykrywanie niskiego ciśnienia w oponach, syrena alarmowa, centrala alarmowa, jednostka telematyczna, moduł serwisowy (z PC Com 3D) |
| F9 | 30 | Przednie gniazdo 12 V, zapalniczka, tylne gniazdo 12 V. |
| F10 | 15 | Sterowanie na kierownicy |
| F11 | 15 | Stacyjka niskoprądowa |
| F12 | 15 | Obecność przyczepy, czujnik deszczu / jasności, zasilanie bezpieczników F32, F34, F35 |
| F13 | 5 | Skrzynka bezpieczników silnika, sterownik poduszek powietrznych |
| F14 | 15 | Tablica przyrządów, ekran tablicy przyrządów, zasilanie bezpiecznika F33 |
| F15 | 30 | Ryglowanie i superzamek |
| F17 | 40 | Odmgławianie / odszranianie tylnej szyby, zasilanie bezpiecznika F30 |
| SH | – | Bocznik PARC |
| Bezpiecznik | Ocena w amperach [A] | Funkcje |
| 29 | 30 | Gniazdo rozruchowe 12 V. |
| 30 | 5 | Podgrzewane lusterka zewnętrzne |
| 31 | 15 | Gniazdo lodówki |
| 32 | 5 | Pilotowana dźwignia ręcznej skrzyni biegów |
| 33 | 10 | Wyświetlacz Head-Up, zestaw głośnomówiący, klimatyzacja |
| 34 | 5 | Wyświetlają się lampki ostrzegawcze pasów bezpieczeństwa |
| 35 | 10 | Pomoc w parkowaniu, autoryzacja wzmacniacza Hi-Fi |
| 36 | 10 | Sterownik skrzynki bezpieczników przyczepy, panel sterowania drzwiami kierowcy |
| 37 | 20 | Wzmacniacz Hi-Fi |
| 38 | 30 | Elektryczny fotel kierowcy |
| 39 | 20 | Panoramiczna szklana roleta dachowa |
| 40 | – | Nieużywany |

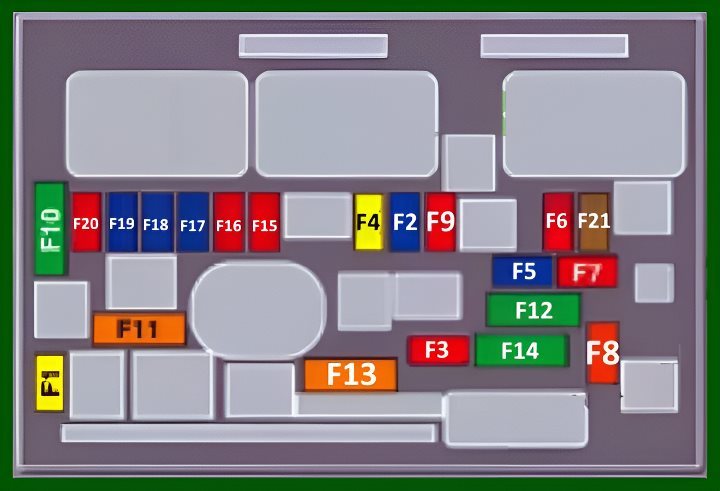

Bezpieczniki komory silnika

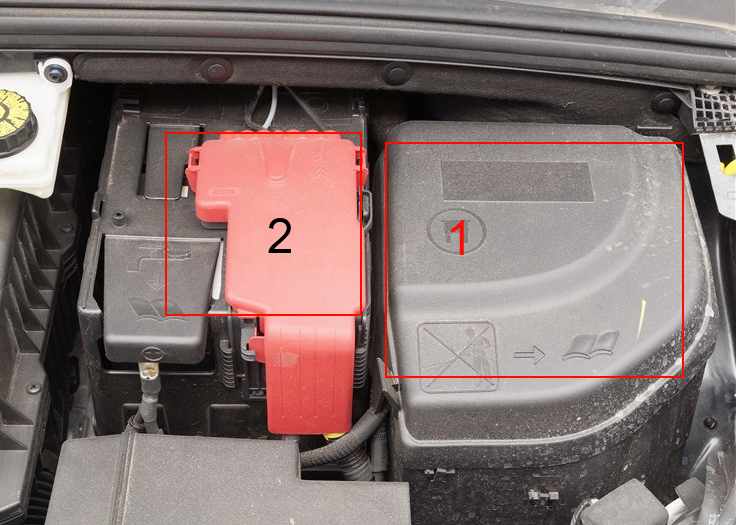

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Bezpiecznik | Ocena w amperach [A] | Funkcje |
| F1 | 20 | Zasilanie sterownika silnika, pompa wtryskowa i elektrozawory EGR (2 l HDI 16V), wtryskiwacze (2 l HDI 16V). |
| F2 | 15 | Róg |
| F3 | 10 | Spryskiwacz szyby przedniej / tylnej |
| F4 | 10 | Światła do jazdy dziennej |
| F5 | 15 | Elektrozawory odpowietrzania kanistrów, elektrozawory rozładowania turbiny i regulacji ciśnienia turbiny (1,6 l THP 16 V), nagrzewnica pary olejowej (1,6 l THP 16 V), podgrzewacz oleju napędowego (1,6 l HDI 16 V) |
| F6 | 10 | Gniazdo diagnostyczne, reflektory kierunkowe, pompa filtra cząstek stałych (Diesel), „Alarm odległości”, czujnik poziomu płynu chłodzącego silnik, sterowanie regulacją lusterek |
| F7 | 10 | Sterownik wspomagania kierownicy, automatyczna skrzynia biegów, silnik regulacji wysokości świateł kierunkowych |
| F8 | 20 | Sterowanie rozrusznikiem |
| F9 | 10 | Przełączniki pedału sprzęgła i hamulca |
| F10 | 30 | Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, podgrzewacze, pompa paliwa, sterowany termostat) (Diesel: elektrozawory, podgrzewacze) |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 30 | Wolna / szybka wycieraczka szyby przedniej |
| F13 | 40 | Zasilanie interfejsu wbudowanych systemów (zapłon dodatni) |
| F14 | 30 | Pompa powietrza |
| F15 | 10 | Światło drogowe prawe |
| F 16 | 10 | Światło drogowe lewe |
| F17 | 15 | Reflektor mijania lewy |
| F18 | 15 | Światło mijania prawe |
| F19 | 15 | Nagrzewnica oleju (1,6 l VTi 16V), elektrozawór regulacji ciśnienia turbo (Diesel), czujnik poziomu płynu chłodzącego silnik (Diesel) |
| F20 | 10 | Sterowany termostat, zmienne elektrozawory rozrządu, elektrozawór regulacji ciśnienia turbosprężarki (Diesel), czujnik poziomu płynu chłodzącego silnik (Diesel) |
| F21 | 5 | Zasilanie przekaźnika zespołu wentylatora, sterowanie przekaźnikiem Valvetronic (1,6 l VTi 16 V), chłodzenie turbo (1,6 l THP 16 V), czujnik przepływu powietrza (1,6 l HDI 16 V) |
Tabela bezpieczników mini i midi nad akumulatorem
| Bezpiecznik | Ocena w amperach [A] | Funkcje |
| F1 | – | Nieużywany |
| F2 | 5 | Dwufunkcyjny przełącznik hamulca |
| F3 | 5 | Jednostka ładowania akumulatora |
| F4 | 25 | Zawory elektromagnetyczne ABS / ESP |
| F5 | 5 | Jednostka sterująca ABS / ESP |
| F6 | 15 | Automatyczna skrzynia biegów, pilotowana manualna skrzynia biegów |
| F7 * | 80 | Zespół elektropompy wspomagania kierownicy |
| F8 * | 60 | Montaż wentylatora |
| F9 * | 70/30 | Nagrzewnica wstępna (olej napędowy), silnik elektryczny Valvetronic (1,6 l THP 16V) |
| F10 * | 40 | Zespół elektropompy ABS / ESP |
| F11 * | 100 | Jednostka przełączająca i zabezpieczająca |
| F12 * | 30 | Zespół elektropompy elektronicznej skrzyni biegów |
| Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. | ||
Tabela bezpieczników maks
| Bezpiecznik | Ocena w amperach [A] | Funkcje |
| MF1 * | – | Nieużywany |
| MF2 * | 30 | Skrzynka bezpieczników przyczepy |
| MF3 * | 50 | Skrzynka bezpieczników w przedziale pasażerskim |
| MF4 * | 80 | Wbudowany interfejs systemowy |
| MF5 * | 80 | Wbudowany interfejs systemowy |
| MF6 * | 30 | Elektryczny hamulec postojowy |
| MF7 * | 30 | Podgrzewane przednie siedzenia |
| MF8 * | 20 | Spryskiwacz reflektorów |
| * Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. | ||
OSTRZEŻENIE: Przypisania zacisków i wiązek przewodów dla poszczególnych złączy będą się różnić w zależności od poziomu wyposażenia pojazdu, modelu i oznaczenia.
