Peugeot 508 HYbrid4 z lat 2012-2016 korzysta z kilku skrzynek bezpieczników instalacji 12 V: w dolnej części deski rozdzielczej, za schowkiem pasażera oraz w komorze silnika przy akumulatorze. Wersja HYbrid4 ma dodatkowo układ wysokonapięciowy 200 V, ale elementy tego obwodu nie są przeznaczone do samodzielnej obsługi.
Najczęściej szukane bezpieczniki Peugeot 508 HYbrid4
| Obwód | Bezpiecznik | Natężenie | Lokalizacja |
|---|---|---|---|
| Zapalniczka z przodu | F13 | 10 A | kabina |
| Przednie gniazdo 12 V | F14 | 10 A | kabina |
| Tylne gniazdo 12 V | F3 | 15 A | za schowkiem |
| Gniazdo 12 V w bagażniku | F4 | 15 A | za schowkiem |
| Radio | F6 A/B lub F28 A/B | 15 A | kabina |
| Wzmacniacz audio | F12 lub F32 | 20 A / 10 A | kabina |
| Tylna wycieraczka | F30 | 20 A | kabina |
| Klakson | F22 | 15 A | komora silnika |
| Spryskiwacze szyb | F20 | 15 A | komora silnika |
| Spryskiwacze reflektorów | F21 | 20 A | komora silnika |
Jeżeli szukasz układu dla wersji bez napędu hybrydowego, zobacz także Peugeot 508. Mechanicznie skrzynki instalacji 12 V są bardzo podobne, ale HYbrid4 ma dodatkowy układ wysokonapięciowy i własną architekturę napędu.

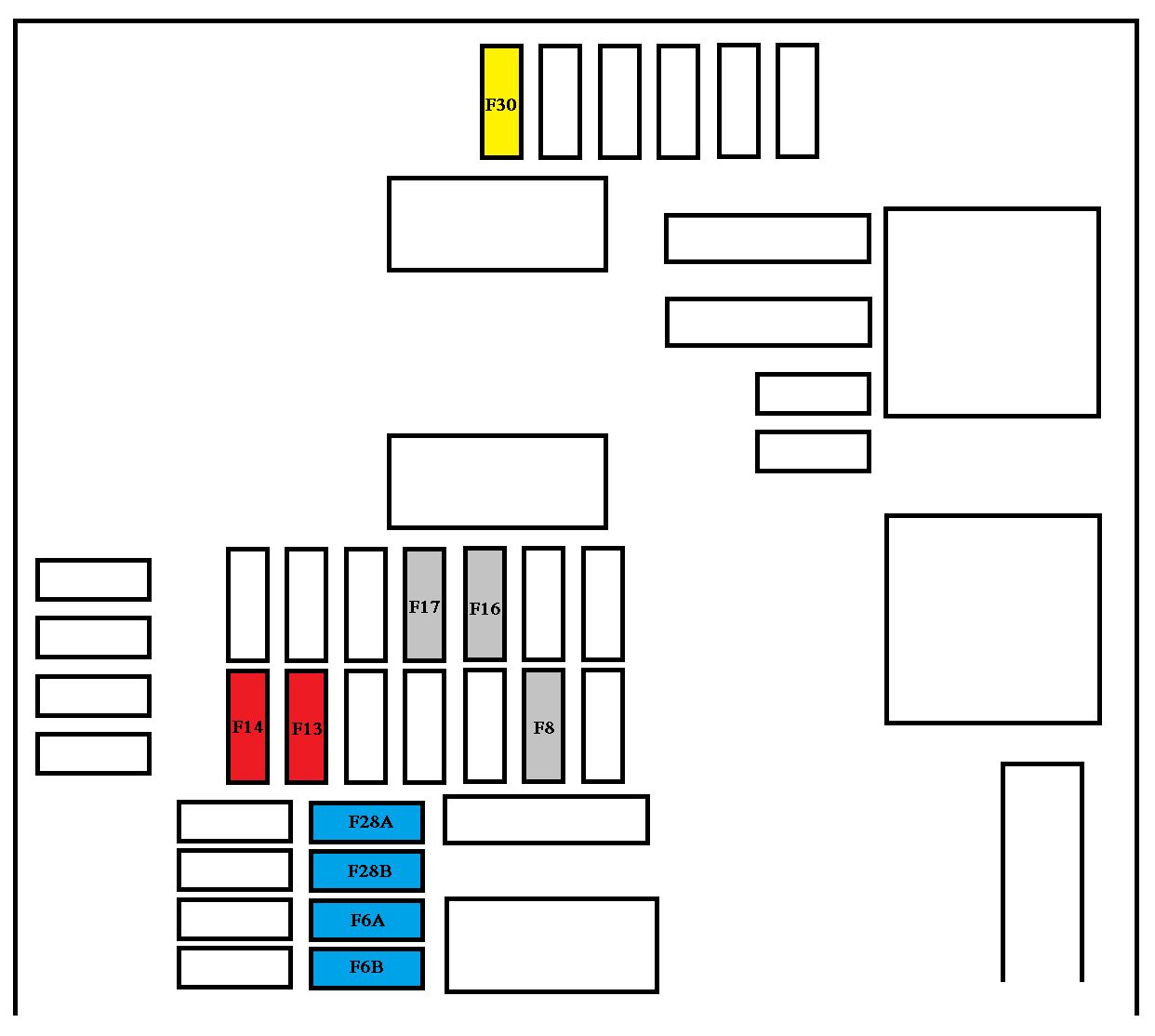

Skrzynka bezpieczników w desce rozdzielczej
Skrzynka znajduje się w dolnej części deski rozdzielczej. W zależności od wersji kierownicy dostęp jest od strony kierowcy po otwarciu składanej osłony.
| Bezpiecznik | A | Funkcja |
|---|---|---|
| F6 A lub B | 15 | system audio |
| F8 | 3 | alarm |
| F13 | 10 | przednia zapalniczka |
| F14 | 10 | przednie gniazdo 12 V |
| F16 | 3 | tylna lampka sufitowa i tylne lampki do czytania |
| F17 | 3 | przednia lampka sufitowa i oświetlenie lusterka |
| F28 A lub B | 15 | system audio |
| F30 | 20 | tylna wycieraczka |
| F32 | 10 | wzmacniacz audio |

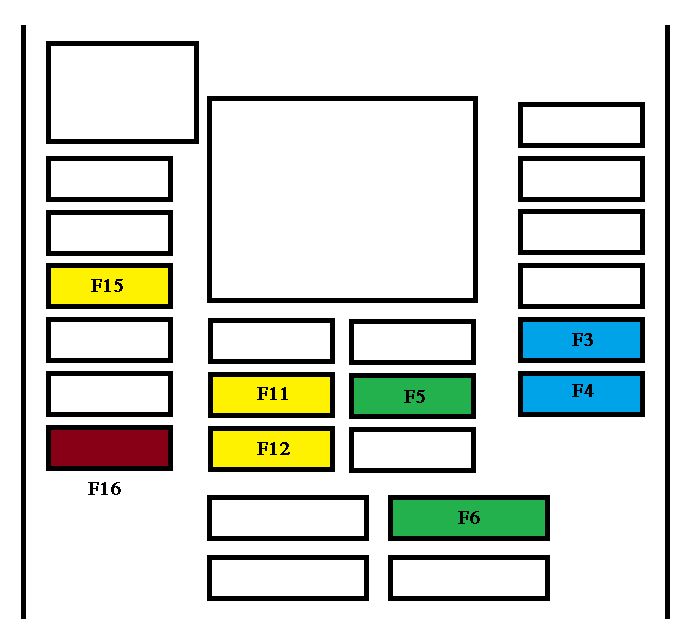

Skrzynka bezpieczników za schowkiem
Drugi blok instalacji 12 V znajduje się za schowkiem pasażera. To właśnie tutaj są m.in. zabezpieczenia tylnych gniazd 12 V, szyb elektrycznych i wzmacniacza.
| Bezpiecznik | A | Funkcja |
|---|---|---|
| F3 | 15 | panel szyb kierowcy, gniazdo 12 V dla tylnych siedzeń |
| F4 | 15 | gniazdo 12 V w bagażniku |
| F5 | 30 | sekwencyjne sterowanie tylnymi szybami |
| F6 | 30 | sekwencyjne sterowanie przednimi szybami |
| F11 | 20 | moduł haka holowniczego |
| F12 | 20 | wzmacniacz audio |
| F15 | 20 | roleta panoramicznego dachu w wersjach, w których występuje |
| F16 | 5 | panel sterowania szybą kierowcy |
W hybrydowym sedanie F15 może pozostawać niewykorzystany, ponieważ opis rolety panoramicznej dotyczy przede wszystkim odmian nadwoziowych z takim wyposażeniem. Podobną architekturę instalacji PSA można spotkać w Peugeot 3008 HYbrid4.

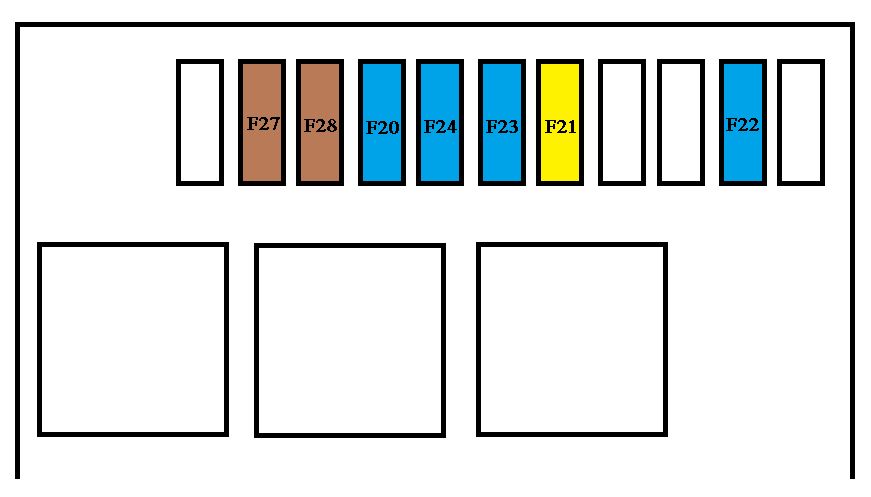

Skrzynka bezpieczników w komorze silnika
Główna skrzynka pod maską znajduje się przy akumulatorze 12 V. W instrukcji użytkownika Peugeot wyszczególnia przede wszystkim obwody, do których właściciel może bezpiecznie uzyskać dostęp.
| Bezpiecznik | A | Funkcja |
|---|---|---|
| F20 | 15 | pompa spryskiwaczy przedniej i tylnej szyby |
| F21 | 20 | pompa spryskiwaczy reflektorów |
| F22 | 15 | klakson |
| F23 | 15 | prawe światło drogowe |
| F24 | 15 | lewe światło drogowe |
| F27 | 5 | lewy moduł / przesłona lampy |
| F28 | 5 | prawy moduł / przesłona lampy |
Co jest inne w Peugeot 508 HYbrid4?
508 HYbrid4 łączy silnik 2.0 HDi napędzający przednie koła z silnikiem elektrycznym przy tylnej osi. Akumulator trakcyjny Ni-MH ma napięcie około 200 V i znajduje się z tyłu samochodu. Ten obwód nie jest odpowiednikiem zwykłej skrzynki bezpieczników 12 V.
Nie należy otwierać ani samodzielnie serwisować elementów instalacji 200 V. Peugeot ogranicza dostęp do akumulatora trakcyjnego i elementów wysokiego napięcia do przeszkolonego personelu. Zwykłe bezpieczniki opisane w tym artykule dotyczą instalacji 12 V i wyposażenia samochodu.
Jeżeli masz wersję podwyższoną typu kombi, układ hybrydowy i część wyposażenia różnią się – właściwy artykuł to Peugeot 508 RXH. Wcześniejszym dużym modelem marki, którego 508 zastąpił w gamie, był Peugeot 407.
FAQ – Peugeot 508 HYbrid4 bezpieczniki
Gdzie jest bezpiecznik zapalniczki w Peugeot 508 HYbrid4?
Przednia zapalniczka jest zabezpieczona bezpiecznikiem F13 10 A w skrzynce kabinowej.
Który bezpiecznik odpowiada za przednie gniazdo 12 V?
Przednie gniazdo 12 V jest zabezpieczone przez F14 10 A. Tylne gniazdo 12 V wykorzystuje F3 15 A, a gniazdo w bagażniku F4 15 A.
Gdzie jest bezpiecznik klaksonu?
Klakson zabezpiecza F22 15 A w skrzynce w komorze silnika przy akumulatorze.
Czy Peugeot 508 HYbrid4 ma osobne bezpieczniki instalacji 200 V?
Układ wysokonapięciowy ma własne zabezpieczenia, ale nie są one przeznaczone do obsługi przez użytkownika. Instrukcja właściciela ogranicza samodzielne czynności do standardowej instalacji 12 V.
Czy bezpieczniki 508 HYbrid4 są takie same jak w zwykłym 508?
Wiele obwodów 12 V i rozmieszczenie podstawowych skrzynek są wspólne, ale wersja HYbrid4 ma dodatkowe elementy napędu elektrycznego. Przy diagnozie zawsze należy uwzględnić konkretną wersję wyposażenia i rok produkcji.
