Peugeot 407 z lat 2007-2011 ma główną skrzynkę bezpieczników w kabinie oraz skrzynkę w komorze silnika. W zależności od nadwozia i wyposażenia mogą występować dodatkowe bezpieczniki G29-G40. Poniżej znajdują się czytelne schematy techniczne, pełne tabele oraz najczęściej szukane pozycje.
Gdzie są bezpieczniki w Peugeot 407?
Skrzynka kabinowa znajduje się po stronie kierowcy, za dolnym panelem deski rozdzielczej. Skrzynka komory silnika jest umieszczona obok akumulatora i zabezpieczona plastikową pokrywą. W części wersji dodatkowe bezpieczniki wyposażenia komfortowego występują w osobnym bloku oznaczonym G29-G40.
Najczęściej szukane bezpieczniki Peugeot 407
| Obwód | Bezpiecznik | Prąd | Lokalizacja |
|---|---|---|---|
| Zapalniczka / tylne gniazdo 12 V | F9 | 30 A | Kabina |
| Klakson | 2 | 15 A | Komora silnika |
| Wycieraczki przednie | 12 | 30 A | Komora silnika |
| Spryskiwacze szyb | 3 | 10 A | Komora silnika |
| Spryskiwacze reflektorów | 4 | 20 A | Komora silnika |
| Ogrzewanie tylnej szyby | F17 | 40 A | Kabina |
| Podgrzewane fotele | G38 | 30 A | Dodatkowy blok |
| Audio Hi-Fi | G40 | 30 A | Dodatkowy blok |
Skrzynka bezpieczników w kabinie
Wersje 2007-2011 korzystają z układu F1-F17 oraz zwory S1. Schemat poniżej pokazuje fizyczne rozmieszczenie bezpieczników bez elementów dekoracyjnych i znaków wodnych.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 15 A | Wycieraczka tylnej szyby |
| F2 | 30 A | Centralny zamek i superzamek |
| F3 | 5 A | Poduszki powietrzne |
| F4 | 10 A | Czujnik ESP, gniazdo diagnostyczne, dach otwierany w sedanie, czujnik kąta kierownicy |
| F5 | 30 A | Przednie szyby elektryczne, dach w sedanie, roleta dachu panoramicznego w 407 SW |
| F6 | 30 A | Tylne szyby elektryczne |
| F7 | 5 A | Oświetlenie schowka, lampki sufitowe, lampki do czytania i lusterek |
| F8 | 20 A | Zmieniarka CD, wyświetlacz, radio, sterowanie przy kierownicy, alarm, telematyka |
| F9 | 30 A | Zapalniczka, telematyka, tylne gniazdo 12 V |
| F10 | 15 A | Kontrola ciśnienia w oponach |
| F11 | 15 A | Gniazdo diagnostyczne, stacyjka |
| F12 | 30 A | Zestaw głośnomówiący, instalacja przyczepy, czujniki parkowania, fotel pasażera, czujnik deszczu i światła, alarm |
| F13 | 5 A | Skrzynka silnikowa, sterowanie przekaźnikiem wycieraczek |
| F14 | 15 A | Pamięć fotela kierowcy lub fotel elektryczny, zestaw wskaźników, klimatyzacja, poduszki powietrzne |
| F15 | 15 A | Elektryczna blokada dziecięca, superzamek tylnych drzwi |
| F16 | – | Pozycja niewykorzystana w tym układzie |
| F17 | 40 A | Ogrzewanie tylnej szyby |
| S1 | – | Zwora PARC |
Dodatkowe bezpieczniki G29-G40
Ten blok zasila głównie wyposażenie dodatkowe. W zależności od konfiguracji samochodu część pozycji może być pusta.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| G29 | 5 A | Telematyka |
| G30 | 30 A | Elektryczny fotel kierowcy bez pamięci |
| G31 | 30 A | Elektryczny fotel pasażera bez pamięci |
| G32 | 15 A | Tylne gniazdo 12 V |
| G33 | – | Wolny |
| G34 | – | Wolny |
| G35 | – | Wolny |
| G36 | 30 A | Pamięć fotela kierowcy |
| G37 | 15 A | Zasilanie 6-biegowej automatycznej skrzyni biegów |
| G38 | 30 A | Podgrzewane fotele przednie |
| G39 | – | Moduł instalacji przyczepy – zależnie od wyposażenia |
| G40 | 30 A | System audio Hi-Fi |
Jeśli porównujesz instalację z następcą 407, układ w Peugeot 508 jest już wyraźnie inny i nie należy przenosić numeracji bezpieczników między tymi modelami.
Skrzynka bezpieczników w komorze silnika

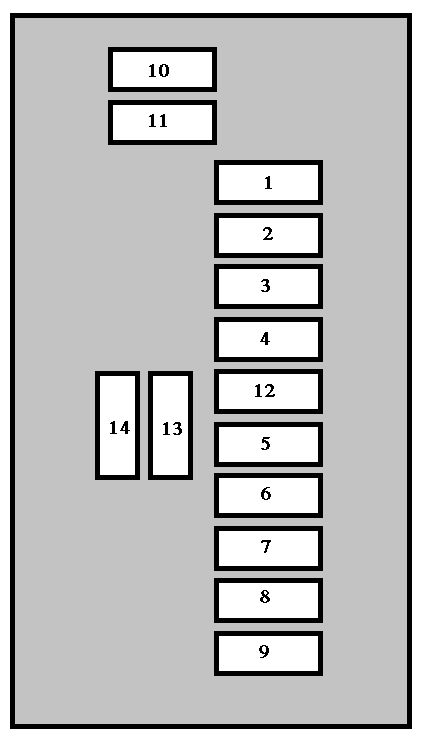

Główna skrzynka znajduje się przy akumulatorze. Poniższy czysty szkic techniczny pokazuje rozmieszczenie pozycji 1-14.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 A | Sterownik silnika |
| 2 | 15 A | Klakson |
| 3 | 10 A | Spryskiwacz przedniej i tylnej szyby |
| 4 | 20 A | Spryskiwacze reflektorów |
| 5 | 15 A | Elementy sterowania silnikiem, pompa paliwa i elektrozawory zależnie od wersji |
| 6 | 10 A | Sterownik automatycznej skrzyni biegów |
| 7 | 10 A | Moduł przełączania i zabezpieczenia, przepływomierz, stycznik sprzęgła, styczniki STOP, lusterko elektrochromatyczne, sterowanie roletą dachu 407 SW |
| 8 | 20 A | Obwód rozrusznika |
| 9 | 10 A | Zasilanie elektroniki ksenonów, stycznik STOP, elektropompa wspomagania, sterowanie automatycznej skrzyni zależnie od wersji |
| 10 | 30 A | Elementy sterowania silnikiem – cewki, elektrozawory, sondy lambda |
| 11 | 40 A | Dmuchawa klimatyzacji lub pozycja niewykorzystana – zależnie od wersji |
| 12 | 30 A | Wycieraczki przedniej szyby |
| 13 | 40 A | Zasilanie BSI po zapłonie |
| 14 | 30 A | Pompa powietrza – zależnie od silnika |
W starszym Peugeot 607 występuje więcej wariantów skrzynek, dlatego mimo podobnych numerów nie należy traktować jego tabel jako zamiennych z 407.
Peugeot 407 Coupe – najważniejsze różnice
W 407 Coupe spotykany jest odmienny wariant skrzynki kabinowej. Najbardziej charakterystyczne różnice to F1 jako pozycja niewykorzystana, F6 30 A dla dachu, F9 30 A dla przedniej zapalniczki i tylnego gniazda 12 V oraz F15 30 A dla centralnego zamka. Przed wymianą bezpiecznika w Coupe warto porównać numerację z opisem na pokrywie skrzynki.
| Pozycja | Prąd | Typowa funkcja w 407 Coupe |
|---|---|---|
| F1 | – | Wolny |
| F2 | 30 A | Zamek i superzamek |
| F3 | 5 A | Poduszki powietrzne i napinacze |
| F5 | 30 A | Szyby kierowcy i pasażera |
| F6 | 30 A | Dach |
| F9 | 30 A | Zapalniczka i tylne gniazdo 12 V |
| F15 | 30 A | Zamek i superzamek |
| F16 | – | Zwora PARC |
FAQ – Peugeot 407 bezpieczniki
Który bezpiecznik odpowiada za zapalniczkę w Peugeot 407?
W głównym układzie 2007-2011 jest to F9 30 A w skrzynce kabinowej. Ten sam bezpiecznik może zasilać także tylne gniazdo 12 V.
Gdzie znajduje się bezpiecznik klaksonu?
Klakson jest zabezpieczony bezpiecznikiem nr 2 15 A w skrzynce komory silnika.
Który bezpiecznik odpowiada za wycieraczki?
Przednie wycieraczki są zabezpieczone bezpiecznikiem nr 12 30 A w komorze silnika. F13 5 A w kabinie uczestniczy w sterowaniu przekaźnikiem wycieraczek.
Czy Peugeot 407 SW ma taki sam układ jak sedan?
Podstawowy układ jest bardzo podobny, ale 407 SW ma dodatkowe obwody związane z tylną wycieraczką i roletą panoramicznego dachu. W tabelach zaznaczono pozycje zależne od nadwozia.
Czy 407 Coupe ma identyczne bezpieczniki?
Nie. Coupe ma własny wariant skrzynki kabinowej i część funkcji jest przypisana do innych pozycji, dlatego należy korzystać z sekcji dotyczącej Coupe.
