Buick Rendezvous (2004): bezpieczniki i przekaźniki

Buick Rendezvous z 2004 roku jest rodzinnym crossoverem marki General Motors, dostępnym z napędem przednim lub AWD. W tym roczniku spotyka się silniki V6 3.4 i 3.6 litra, które nie mają identycznej skrzynki pod maską. Dlatego rozpiski w komorze silnika rozdzielono poniżej według wersji jednostki napędowej, zamiast łączyć je w jedną pozornie uniwersalną tabelę.

Gdzie znajdują się bezpieczniki w Buicku Rendezvous?

Konsola po stronie pasażera

W instrukcji General Motors dla 2004 r. skrzynka określana jest jako „Floor Console Fuse Block”. Znajduje się po lewej stronie schowka przed pasażerem, nisko przy podłodze, za niewielkimi drzwiczkami na bocznej ścianie konsoli. Otwórz przednie drzwi pasażera, znajdź klapkę przy tunelu środkowym i pociągnij ją za uchwyt. Nie trzeba wyjmować całego schowka.

Rendezvous był technicznie spokrewniony z Pontiaciem Aztekiem (2004), który powstał na tej samej platformie GM U. Porównanie jest pomocne przy lokalizowaniu podzespołów konsoli, ale funkcje i wartości bezpieczników trzeba sprawdzić w odpowiedniej tabeli dla konkretnego modelu.

Komora silnika

Drugi zespół bezpieczników jest po prawej stronie komory silnika, patrząc w kierunku jazdy, w pobliżu akumulatora. Aby zdjąć pokrywę, ściśnij dwa zatrzaski i unieś osłonę. Przekaźnik świateł cofania oznaczony literą A jest po lewej stronie skrzynki. Najpierw sprawdź oznaczenie silnika 3.4 lub 3.6 V6, ponieważ numeracja głównego panelu różni się między tymi wersjami.

Skrzynka konsoli – bezpieczniki i przekaźniki

Tabela zachowuje wszystkie 44 pozycje, także wolne gniazda, przekaźniki i diodę. Amperaż określono na podstawie danych z katalogu dla tego samego rocznika i rodzaju obwodu; „-” oznacza element bez wartości typowej dla wkładki albo brak wiarygodnie określonego amperażu.

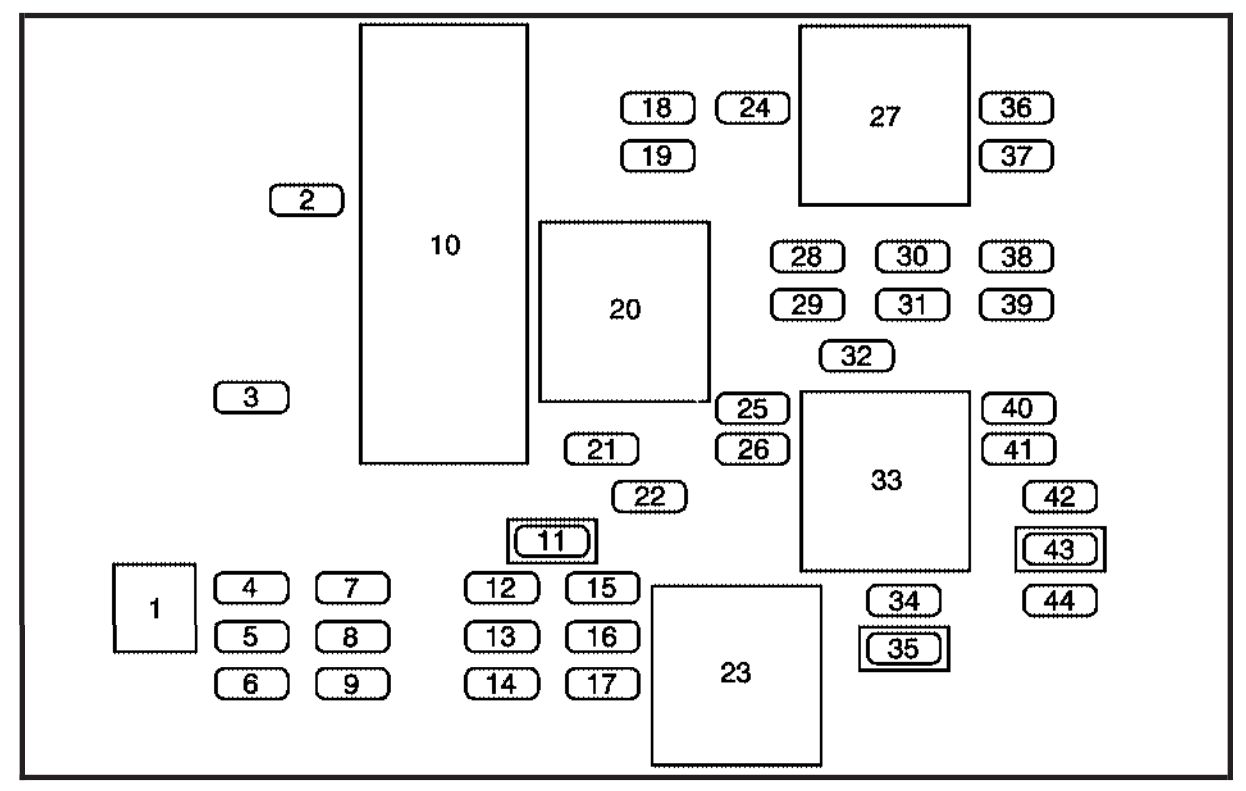

Schemat skrzynki bezpieczników Buick Rendezvous 2004 w konsoli po stronie pasażera — Buick Rendezvous 2004 – bezpieczniki i przekaźniki w konsoli.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Wolne miejsce.
2	2	Przyciski obsługi radia na kierownicy.
3	25	Zamki centralne drzwi.
4	–	Wolne miejsce.
5	–	Wolne miejsce.
6	–	Wolne miejsce.
7	–	Wolne miejsce.
8	–	Wolne miejsce.
9	–	Wolne miejsce.
10	–	Przerywacz kierunkowskazów i awaryjnych – element sterujący, nie wkładka.
11	–	Elektryczna regulacja siedzeń – wyłącznik automatyczny.
12	30	Sprężarka regulacji wysokości zawieszenia ELC.
13	20	Pokrywa bagażnika i otwierana szyba tylna.
14	20	Tylne gniazdo zasilania 12 V.
15	10	Przekaźnik sprężarki ELC i czujnik położenia zawieszenia.
16	10	Podgrzewanie lusterek.
17	10	Elektryczna regulacja lusterek.
18	10	Moduł zapłonu IGN 1.
19	10	Przełącznik kierunkowskazów.
20	–	Przekaźnik ogrzewania tylnej szyby.
21	30	Ogrzewanie tylnej szyby.
22	10	Moduł sterujący poduszkami powietrznymi.
23	–	Przekaźnik zapłonu.
24	10	Przełącznik blokady sprzęgła hydrokinetycznego (TCC).
25	25	Dmuchawa ogrzewania i klimatyzacji.
26	10	Silniczki klap ogrzewania i temperatury oraz opcjonalny wyświetlacz HUD.
27	–	Przekaźnik akcesoriów.
28	–	Nieużywana pozycja.
29	25	Przednie wycieraczki i spryskiwacz.
30	2	Zespół wskaźników, BCM i immobilizer PASS-Key III.
31	2	Elektromagnes blokady wyjęcia kluczyka.
32	–	Tylna wycieraczka i spryskiwacz – amperaż należy potwierdzić na pokrywie.
33	–	Przekaźnik podtrzymania zasilania akcesoriów RAP.
34	20	Elektryczny szyberdach (jeśli zamontowany).
35	–	Szyby elektryczne – wyłącznik automatyczny.
36	20	Lampki do czytania, oświetlenie wnętrza i zegarów.
37	15	Radio.
38	25	Wzmacniacz audio UQ3, jeśli zamontowany.
39	10	Wyświetlacz przezierny HUD.
40	15	Światła awaryjne.
41	10	Zespół wskaźników, klimatyzacja, alarm i odbiornik pilota.
42	10	Immobilizer PASS-Key III.
43	–	Dioda obwodu akcesoriów.
44	10	Moduł sterowania nadwoziem BCM.

Przekaźniki 20, 23, 27 i 33 oraz dioda 43 stanowią część tej samej skrzynki. Pozycja 11 dotyczy wyłącznika automatycznego zasilania elektrycznych siedzeń, a 35 analogicznego zabezpieczenia szyb, nie zwykłych bezpieczników topikowych.

Komora silnika – Buick Rendezvous 3.4 V6 (2004)

Ten schemat dotyczy silnika 3.4 V6. Pozycje niewykorzystywane pozostawiono w tabeli dla zachowania numeracji. W zależności od wyposażenia opcjonalne odbiorniki mogą nie być fizycznie zamontowane, zwłaszcza DVD, AWD i układy dodatkowej emisji spalin.

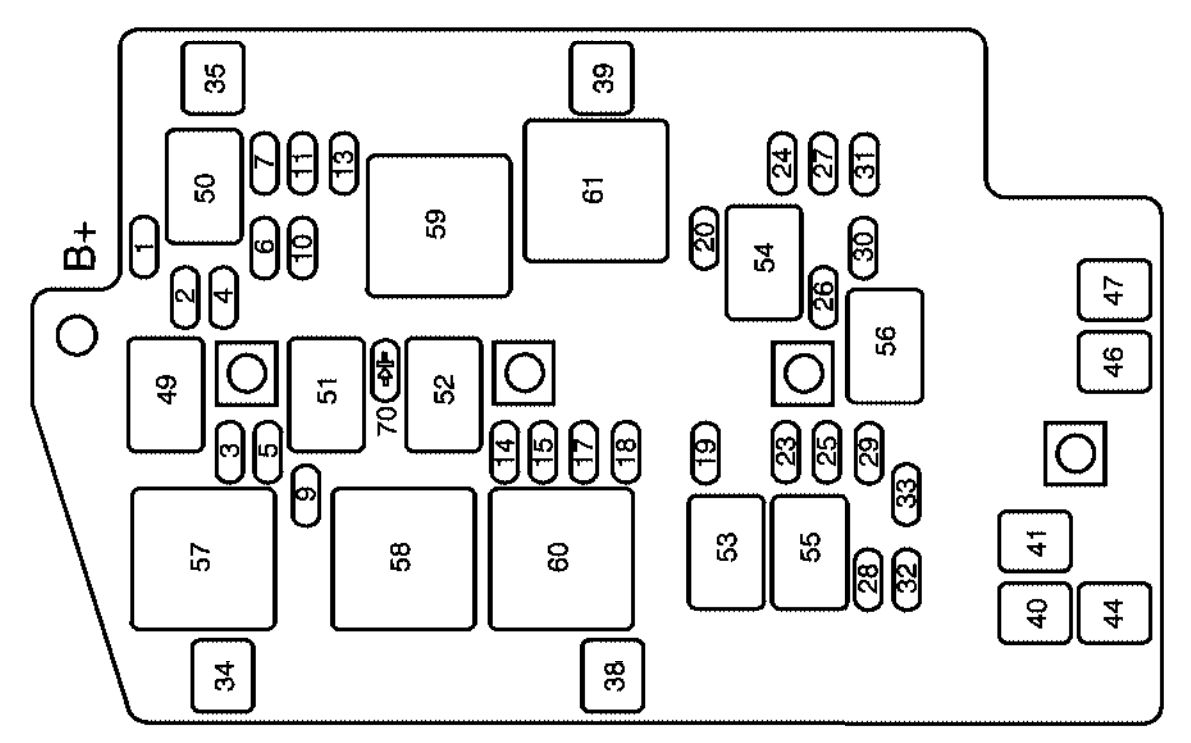

Schemat skrzynki komory silnika Buick Rendezvous 2004 z silnikiem 3.4 V6 — Buick Rendezvous 2004 – skrzynka w komorze silnika, wariant 3.4 V6.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	15	Pompa paliwa.
2	10	Sprzęgło sprężarki klimatyzacji.
3	15	Klakson.
4	–	Sterowanie silnikiem – czujniki i układ emisji spalin.
5	10	Zasilanie sterownika silnika PCM.
6	10	Moduł sterujący ABS.
7	–	Elektrozawory skrzyni automatycznej.
8	–	Pozycja niewykorzystywana w wersji 3.4 V6.
9	25	Zawory układu ABS.
10	–	Sondy lambda i emisja spalin.
11	–	Wtryskiwacze paliwa.
12	–	Pozycja nieużywana.
13	–	Sterowanie silnikiem.
14	10	Światła do jazdy dziennej DRL.
15	10	Prawe światło mijania.
16	–	Pozycja nieużywana.
17	10	Lewe światło mijania.
18	10	Lewe światło drogowe.
19	20	Zasilanie stacyjki z akumulatora.
20	15	Światła postojowe przednie i tylne.
21	10	Pompa powietrza wtórnego (zależnie od wyposażenia i rynku).
22	–	Pozycja nieużywana.
23	10	Prawe światło drogowe.
24	10	Zawory odpowietrzania układu EVAP.
25	15	Odtwarzacz DVD (wyposażenie opcjonalne).
26	10	Przednie światła przeciwmgielne.
27	15	Przekaźnik zapłonu, czujnik zakresu skrzyni i sterownik PCM.
28	10	Moduł BCM – zasilanie akumulatorowe.
29	2	Odbiornik cyfrowego radia L-Band.
30	15	Moduł sterowania napędem AWD.
31	10	Tempomat.
32	20	Przednie gniazda 12 V, oświetlenie i OnStar.
33	2	Blokada dźwigni wybieraka automatycznej skrzyni.
34	–	Pozycja nieużywana.
35	40	Zasilanie rozrusznika.
36	40	Silnik pompy ABS.
37	–	Pozycja nieużywana.
38	–	Pozycja nieużywana.
39	30	Wentylator chłodnicy – obwód 2.
40	40	Wentylator chłodnicy – obwód 1.
41	60	Zasilanie przekaźników RAP i akcesoriów.
42	60	Główne zasilanie podgrzewanych foteli i klimatyzacji.
43	–	Pozycja nieużywana.
44	–	Pozycja nieużywana.
45	60	Główne zasilanie gniazd 12 V, foteli, lusterek, zawieszenia ELC i BCM.
46	–	Pozycja nieużywana.
47	40	Zasilanie dmuchawy klimatyzacji i przekaźnika IGN 3.
48	60	Zasilanie stacyjki, radia, HUD, immobilizera, zegarów, klimatyzacji i BCM.
49	–	Pozycja niewykorzystywana (wariant wyłącznika automatycznego).

Przekaźniki i elementy pomocnicze – 3.4 V6

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
A	–	Przekaźnik świateł cofania, po lewej stronie skrzynki.
50	–	Przekaźnik klaksonu.
51	–	Przekaźnik pompy paliwa.
52	–	Przekaźnik sprzęgła klimatyzacji.
53	–	Przekaźnik świateł dziennych.
54	–	Przekaźnik świateł mijania.
55	–	Przekaźnik świateł postojowych.
56	–	Przekaźnik świateł drogowych.
57	–	Przekaźnik świateł przeciwmgielnych.
58	–	Przekaźnik rozrusznika.
59	–	Przekaźnik wentylatora chłodnicy.
60	–	Przekaźnik zapłonu IGN 1.
61	–	Przekaźnik wentylatora chłodnicy.
62	–	Przekaźnik wentylatora chłodnicy.
63	–	Przekaźnik pompy powietrza wtórnego w pojazdach, w których występuje.
D	–	Dioda sprzęgła sprężarki klimatyzacji.
64-69	–	Miejsca niewykorzystywane.
70	–	Narzędzie do wyjmowania bezpieczników, nie wkładka.

Komora silnika – Buick Rendezvous 3.6 V6 (2004)

Odmiana z silnikiem 3.6 V6 ma inną numerację części bezpieczników: przykładowo główne zasilanie rozrusznika występuje pod numerem 34, a nie 35 jak w 3.4 V6. Nie należy używać powyższego rysunku wariantu 3.4 do identyfikowania numerów w 3.6. Poniższa tabela oddzielnie przedstawia funkcje pozycji 3.6 V6 na podstawie dokumentacji serwisowej. Przy pozycjach bez pewnej wartości wkładki widnieje „-„, a nie wymyślony amperaż.

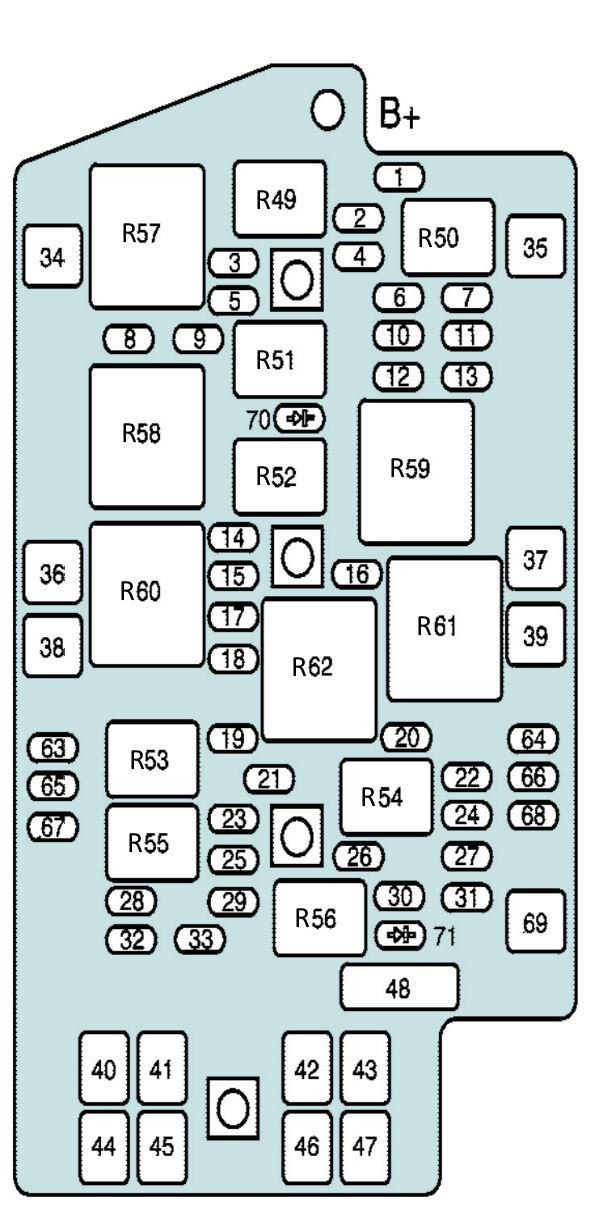

Schemat bezpieczników pod maską Buick Rendezvous 2004 z silnikiem 3.6 V6 — Buick Rendezvous (2004) – schemat wariantu 3.6 V6.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	15	Pompa paliwa.
2	10	Sprzęgło sprężarki klimatyzacji.
3	15	Klakson.
4	–	Układ ABS.
5	–	Sterownik silnika ECM.
6	–	Przekaźnik zespołu napędowego.
7	–	Czujniki zespołu napędowego.
8	–	Moduł skrzyni biegów TCM.
9	25	Zawory ABS.
10	–	Czujnik tlenu i przepływomierz MAF.
11	–	Wtryskiwacze paliwa – cylindry parzyste.
12	–	Pozycja nieobsadzona lub nieopisana dla tego wariantu.
13	–	Wtryskiwacze paliwa – cylindry nieparzyste.
14	10	Światła dzienne DRL.
15	10	Prawe światło mijania.
16	–	Automatyczna skrzynia biegów.
17	10	Lewe światło mijania.
18	10	Lewe światło drogowe.
19	20	Zasilanie stacyjki.
20	15	Światła postojowe.
21	–	Sterownik silnika ECM.
22	–	Pozycja nieobsadzona lub nieopisana dla tego wariantu.
23	10	Prawe światło drogowe.
24	10	Zawory odpowietrzające EVAP.
25	–	Wyposażenie DVD.
26	10	Przednie światła przeciwmgielne.
27	–	Przekaźnik zapłonu.
28	10	Moduł BCM.
29	2	Odbiornik radia S-Band.
30	15	Sterownik AWD.
31	10	Tempomat.
32	20	Przednie gniazda 12 V, oświetlenie i OnStar.
33	2	Blokada wybieraka automatycznej skrzyni.
34	–	Zasilanie elektromagnesu rozrusznika.
35	–	Silnik pompy ABS.
36	–	Pozycja nieobsadzona lub nieopisana dla tego wariantu.
37	–	Pozycja nieobsadzona lub nieopisana dla tego wariantu.
38	–	Wentylator chłodnicy – obwód 2.
39	–	Wentylator chłodnicy – obwód 1.
40	–	Główne zasilanie przekaźników RAP i akcesoriów.
41	–	Główne zasilanie podgrzewanych siedzeń, klimatyzacji i odmrażania.
42	–	Pozycja nieobsadzona lub nieopisana dla tego wariantu.
43	–	Pozycja nieobsadzona lub nieopisana dla tego wariantu.
44	–	Główne zasilanie gniazd 12 V, ELC, foteli, lusterek i BCM.
45	–	Pozycja nieobsadzona lub nieopisana dla tego wariantu.
46	–	Główne zasilanie dmuchawy i IGN 3.
47	–	Główne zasilanie stacyjki, radia, zegarów, HUD, klimatyzacji i BCM.

Przekaźniki oraz diody – 3.6 V6

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
A	–	Przekaźnik świateł cofania.
49	–	Przekaźnik klaksonu.
50	–	Przekaźnik pompy paliwa.
51	–	Przekaźnik sprzęgła klimatyzacji.
52	–	Przekaźnik świateł dziennych.
53	–	Przekaźnik świateł mijania.
54	–	Przekaźnik świateł postojowych.
55	–	Przekaźnik świateł drogowych.
56	–	Przekaźnik świateł przeciwmgielnych.
57	–	Przekaźnik rozrusznika.
58	–	Przekaźnik szeregowo-równoległy wentylatorów.
59	–	Przekaźnik zespołu napędowego.
60	–	Przekaźnik drugiego wentylatora.
61	–	Przekaźnik pierwszego wentylatora.
62	–	Przekaźnik zapłonu.
70	–	Dioda sprzęgła sprężarki klimatyzacji.
71	–	Dioda zapłonu.

Praktyczne przykłady diagnostyki

Nie działają przednie gniazda 12 V: przy silniku 3.4 V6 sprawdź pozycję 32 pod maską i główny obwód 45. Tylne gniazdo ma odrębną pozycję 14 w konsoli. W 3.6 V6 analogiczne urządzenia mogą być podłączone do inaczej ponumerowanego głównego zabezpieczenia.

Brak jednej lampy mijania: w 3.4 V6 prawa lampa jest zabezpieczona pozycją 15, a lewa 17. Podobny podział świateł spotkasz w Pontiacu Azteku z 2004 roku, ale układy porównuj zawsze razem z oznaczeniem skrzynki i jej schematem.

Nie działają radio i system audio: w konsoli bezpiecznik 37 obsługuje radio, a 38 opcjonalny wzmacniacz UQ3. Jeśli jednocześnie zanika zasilanie kilku urządzeń w kabinie, sprawdź również odpowiedni główny obwód zasilający akcesoria pod maską, a nie tylko pojedynczą wkładkę.

Brak wycieraczek: zacznij od pozycji 29 w konsoli i obejrzyj złącze silnika. Instrukcja GM opisuje także wewnętrzny wyłącznik przeciążeniowy silnika wycieraczek, który może zadziałać w razie mechanicznego oporu.

Problemy z regulacją poziomu tylnego zawieszenia ELC: w konsoli pozycje 12 i 15 dotyczą zasilania sprężarki i sterowania jej przekaźnikiem. Układ występuje zależnie od wyposażenia, więc brak działającej sprężarki nie oznacza zawsze usterki w modelu bez ELC.

Uwaga dotycząca roczników: inne lata modelowe, zwłaszcza 2002-2003 i 2005-2007, mogą mieć inne opisowe obsadzenia obwodów. Przed diagnostyką sprawdź rocznik, silnik i naklejkę na pokrywie skrzynki.

Zdjęcie główne: IFCAR, Wikimedia Commons, domena publiczna. Opisy układów na podstawie instrukcji Buick Rendezvous 2004 (General Motors) i dokumentacji serwisowej. Schemat 3.6 V6 odpowiada osobnemu układowi instalacji tego silnika.
