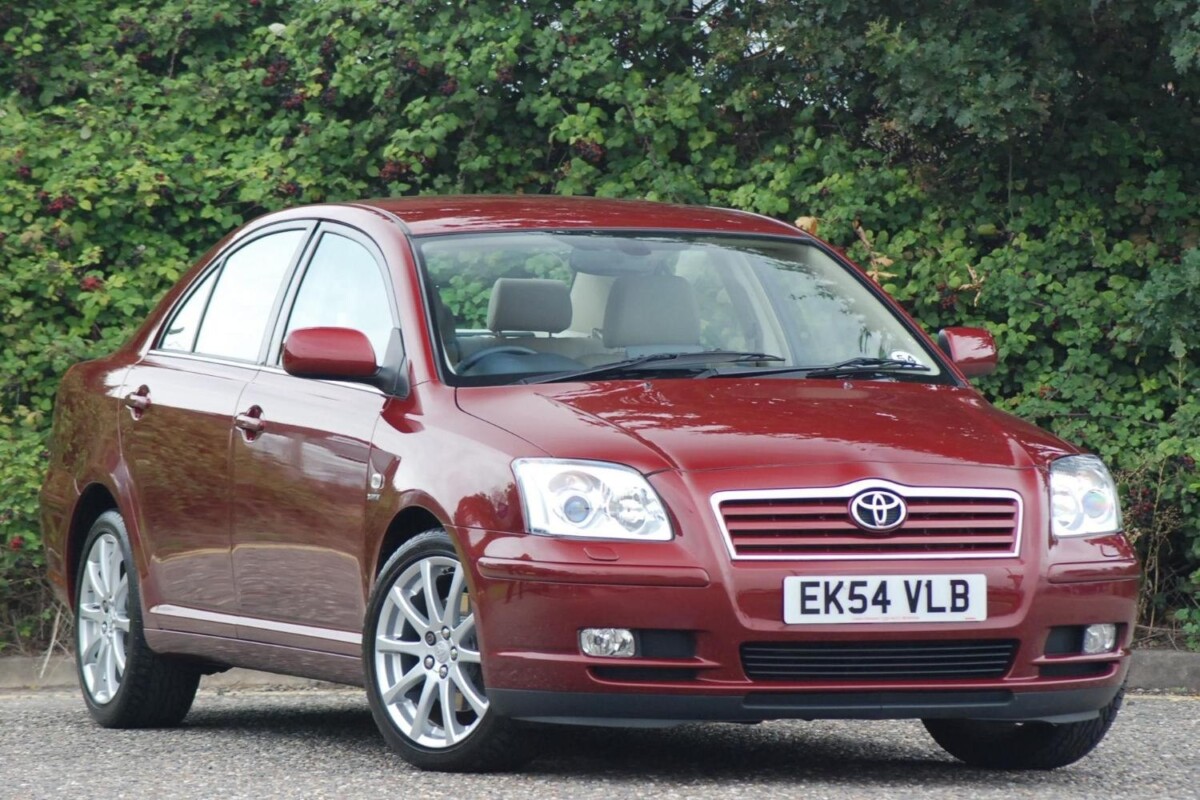

Toyota Avensis drugiej generacji T25 to jeden z najbardziej zróżnicowanych elektrycznie modeli Toyoty z pierwszej dekady XXI wieku. W rocznikach 2003-2009 stosowano kilka silników benzynowych oraz trzy rodziny diesli, a wyposażenie obejmowało m.in. VSC, ksenony ze spryskiwaczami, elektryczne fotele, ogrzewanie PTC i system Toyota D-CAT. Z tego powodu nie istnieje jedna identyczna obsada wszystkich skrzynek dla każdego Avensisa T25.
Najważniejsze rozróżnienie dotyczy rodzaju silnika oraz wersji instalacji. Starsze samochody z 1CD-FTV i jednostkami benzynowymi 3ZZ-FE, 1ZZ-FE, 1AZ-FE oraz 1AZ-FSE wykorzystują układ dobrze znany z dokumentacji serwisowej pierwszych lat produkcji. W późniejszych egzemplarzach, w tym z dieslami 1AD-FTV, 2AD-FTV i 2AD-FHV, fabryczna instrukcja pokazuje zmienioną numerację części bloków. Poniżej warianty są rozdzielone, aby numer bezpiecznika można było dopasować do konkretnej skrzynki, a nie wyłącznie do rocznika.
Jeżeli samochód jest wcześniejszą generacją, właściwa rozpiska znajduje się przy Avensisie I z lat 1997-2002. Następca ma już całkowicie inną instalację – zobacz Avensis III T27 produkowany od 2009 roku.
- Lokalizacja skrzynek bezpieczników
- Zapalniczka, gniazdo 12 V, OBD, radio i wycieraczki
- Główna skrzynka w kabinie – 22 pozycje
- Dodatkowy panel w kabinie – dwa warianty
- Przekaźniki w kabinie
- Komora silnika – starszy układ 1CD-FTV i benzyna
- Komora silnika – układ z instrukcji 2007

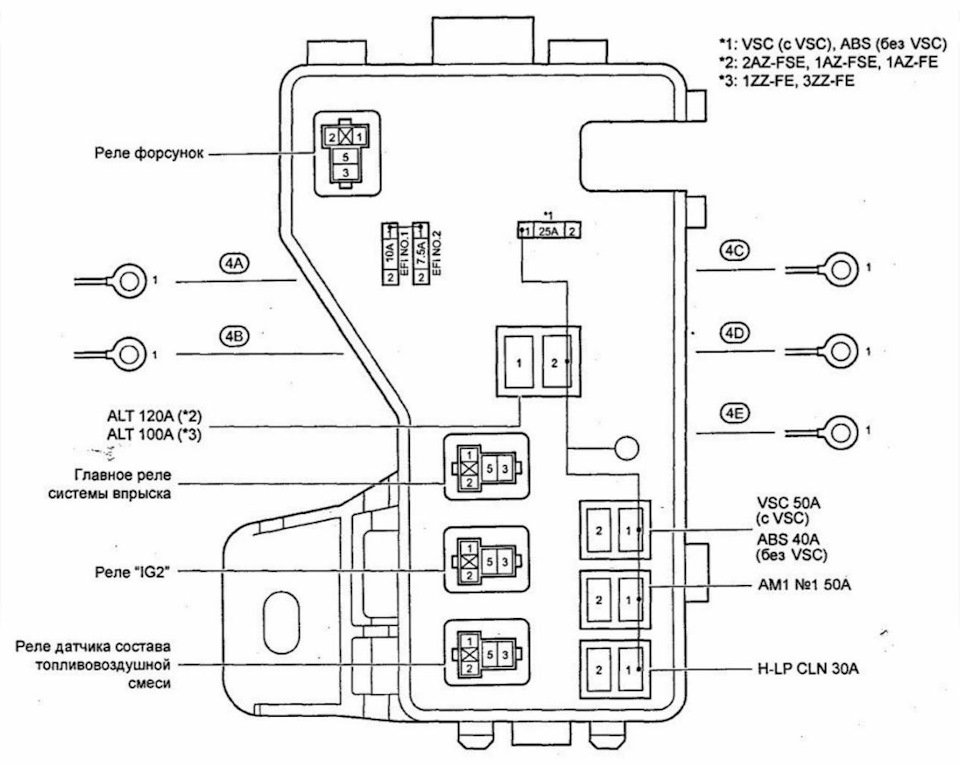

- Dodatkowe skrzynki benzyna i diesel
- Skrzynka reflektorów i przekaźników
- Jak rozpoznać właściwy wariant?

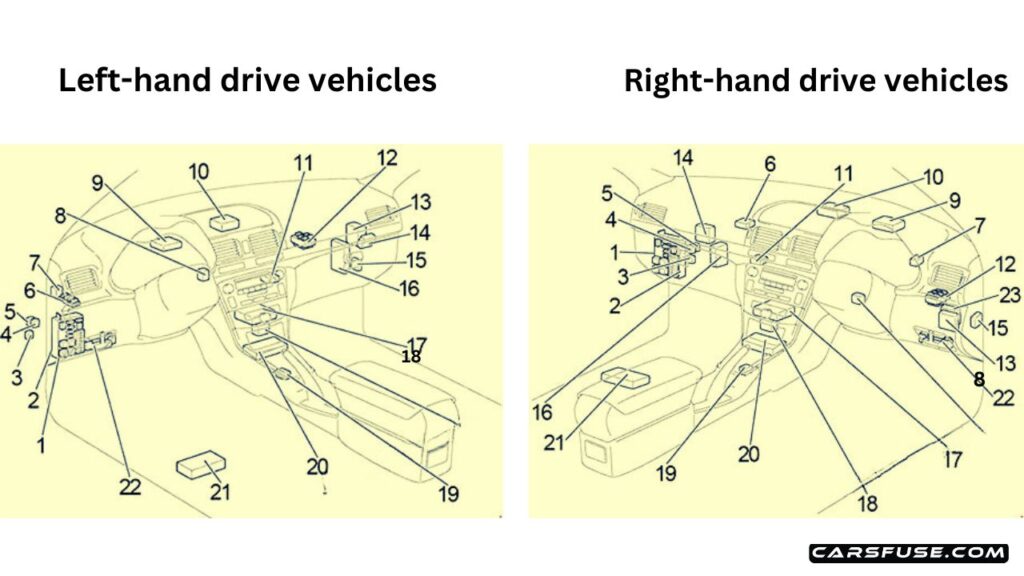

Gdzie znajdują się bezpieczniki w Toyota Avensis T25?
Główny panel kabinowy znajduje się pod deską rozdzielczą po stronie kierowcy. W aucie z kierownicą po lewej stronie jest umieszczony przy dolnej części deski i bocznym panelu. Dodatkowy blok bezpieczników znajduje się wyżej, w rejonie pedałów i wiązki tablicy rozdzielczej. Samochody RHD mają inne rozmieszczenie części sterowników oraz przekaźników, dlatego przy aucie z rynku brytyjskiego należy kierować się schematem dla prawej strony kierownicy.

Sam główny junction block w kabinie jest znacznie bardziej rozbudowany niż wskazuje lista 22 bezpieczników. Czytelny schemat techniczny pokazuje nie tylko miejsca bezpieczników IGN, CIG, OBD2 czy WIP, ale także złącza wiązek i położenie przekaźników HTR, IG1, SEAT HTR oraz TAIL.

W komorze silnika główna skrzynka bezpieczników i przekaźników znajduje się przy lewym boku przedziału silnikowego. Obok niej, zależnie od silnika i wyposażenia, mogą występować kolejne bloki: zabezpieczenia alternatora i ABS/VSC, wysokoprądowe bezpieczniki świec żarowych i ogrzewania PTC, a także osobna skrzynka reflektorów.
Instrukcja Avensisa z 2007 roku rozróżnia aż siedem diagramów bezpieczników: główną skrzynkę benzynową, główną skrzynkę diesla, dodatkową skrzynkę benzynową, dodatkową skrzynkę diesla, blok reflektorów oraz dwa panele w kabinie. To najlepiej pokazuje, dlaczego jedna uproszczona grafika nie wystarcza dla całej generacji T25.
Najczęściej szukane bezpieczniki w Avensisie T25
Zapalniczka i gniazdo akcesoryjne nie są zabezpieczone jednym bezpiecznikiem. CIG 15 A znajduje się w głównym panelu kabinowym na pozycji 9, natomiast P/POINT 15 A na pozycji 16 odpowiada za dodatkowe gniazdo zasilania. Przy problemie z radiem trzeba uwzględnić zarówno RAD NO.1 7,5 A w głównym panelu, jak i RAD NO.2 15 A w dodatkowym bloku.
| Funkcja | Oznaczenie | Prąd | Lokalizacja |
|---|---|---|---|
| Zapalniczka | CIG | 15 A | Główna skrzynka kabinowa, nr 9 |
| Dodatkowe gniazdo 12 V | P/POINT | 15 A | Główna skrzynka kabinowa, nr 16 |
| Złącze diagnostyczne | OBD2 | 7,5 A | Główna skrzynka kabinowa, nr 15 |
| Radio / system audio | RAD NO.1 | 7,5 A | Główna skrzynka kabinowa, nr 12 |
| Radio, wyświetlacz, nawigacja | RAD NO.2 | 15 A | Dodatkowy panel: nr 13 w starszym układzie lub nr 5 w układzie z instrukcji 2007 |
| Przednie wycieraczki i spryskiwacz | WIP | 25 A | Główna skrzynka kabinowa, nr 18 |
| Tylna wycieraczka i spryskiwacz | RR WIP | 20 A | Główna skrzynka kabinowa, nr 7 |
| Światła STOP | STOP | 15 A | Główna skrzynka kabinowa, nr 22 |
| Przednie światła przeciwmgielne | FR FOG | 15 A | Główna skrzynka kabinowa, nr 4 |
| Tylne światło przeciwmgielne | RR FOG | 7,5 A | Główna skrzynka kabinowa, nr 3 |
| Podgrzewanie foteli | S-HTR | 20 A | Główna skrzynka kabinowa, nr 20 |
| Centralny zamek | DOOR | 25 A | Główna skrzynka kabinowa, nr 17 |
| Ogrzewanie lusterek | MIR HTR | 10 A | Dodatkowy panel: nr 12 w starszym układzie lub nr 4 w układzie 2007 |
| Otwieranie klapki wlewu paliwa | FUEL OPN | 10 A | Dodatkowy panel: nr 7 w starszym układzie lub nr 15 w układzie 2007 |
| Klakson | HORN | 15 A | Skrzynka w komorze silnika |
| Ogrzewanie tylnej szyby | RR DEF | 30 A | Skrzynka w komorze silnika |
W Avensisie T25 nie ma fabrycznego bezpiecznika opisanego jako USB. Jeżeli samochód ma dołożone radio, ładowarkę USB albo dodatkowe gniazdo, sposób jego zasilania zależy od wykonanej instalacji. W seryjnym układzie punktami odniesienia są CIG, P/POINT oraz obwody RAD.

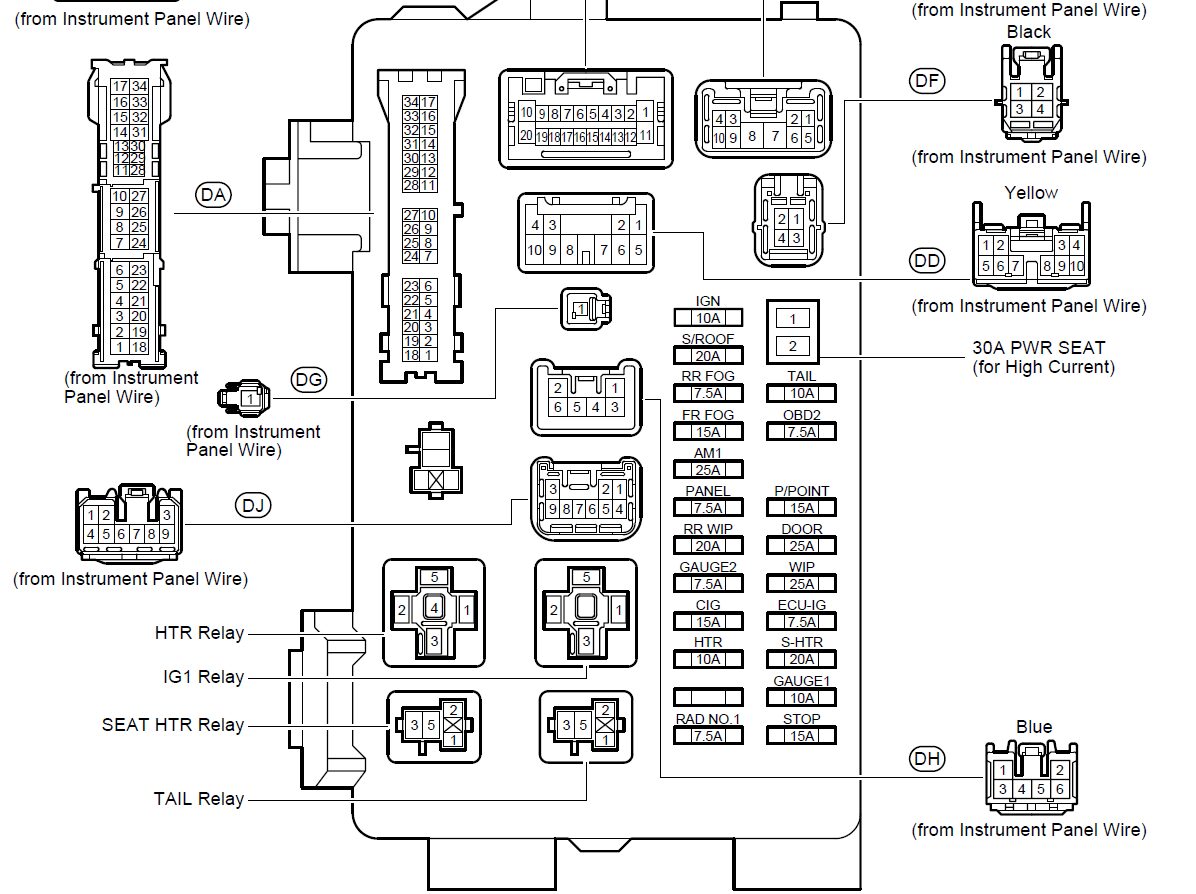

Główna skrzynka bezpieczników w kabinie
Podstawowa lista 22 bezpieczników jest bardzo podobna w różnych wersjach T25 i została potwierdzona również przez fabryczną instrukcję z 2007 roku. Pozycja 11 pozostaje nieużywana. PWR SEAT 30 A dotyczy elektrycznie regulowanego fotela – nie gniazda zasilania.
| Nr | Bezpiecznik | Prąd | Chroniony obwód |
|---|---|---|---|
| 1 | IGN | 10 A | SRS, wskaźniki i liczniki, rozruch, układ wtryskowy i sterowanie silnikiem |
| 2 | S/ROOF | 20 A | Elektryczny dach – jeśli występuje |
| 3 | RR FOG | 7,5 A | Tylne światło przeciwmgielne |
| 4 | FR FOG | 15 A | Przednie światła przeciwmgielne i kontrolka |
| 5 | AM1 | 25 A | Układ rozruchowy oraz zasilanie gałęzi CIG i RAD NO.1 |
| 6 | PANEL | 7,5 A | Podświetlenie tablicy, wyświetlacz wielofunkcyjny, sterowanie automatyczną skrzynią, oświetlenie schowka i konsoli, układy świateł i parkowania – zależnie od wyposażenia |
| 7 | RR WIP | 20 A | Tylna wycieraczka i spryskiwacz |
| 8 | GAUGE2 | 7,5 A | Światła cofania, poziomowanie reflektorów, kierunkowskazy i światła awaryjne |
| 9 | CIG | 15 A | Zapalniczka |
| 10 | HTR | 10 A | Klimatyzacja i podgrzewanie foteli |
| 11 | – | – | Pozycja nieużywana |
| 12 | RAD NO.1 | 7,5 A | Audio, wyświetlacz wielofunkcyjny, lusterka elektryczne, wskaźniki i gniazdo zasilania |
| 13 | PWR SEAT | 30 A | Elektryczna regulacja fotela – jeśli występuje |
| 14 | TAIL | 10 A | Światła pozycyjne i tylne, oświetlenie tablicy rejestracyjnej i bagażnika, automatyczne światła, przeciwmgielne i zestaw wskaźników |
| 15 | OBD2 | 7,5 A | Pokładowy system diagnostyczny |
| 16 | P/POINT | 15 A | Gniazdo zasilania 12 V |
| 17 | DOOR | 25 A | Centralny zamek |
| 18 | WIP | 25 A | Przednie wycieraczki i spryskiwacz, w odpowiednich wersjach również układ czyszczenia reflektorów |
| 19 | ECU-IG | 7,5 A | Wentylatory chłodzenia, ładowanie, ABS, VSC, elektryczne wspomaganie kierownicy |
| 20 | S-HTR | 20 A | Podgrzewanie foteli |
| 21 | GAUGE1 | 10 A | Wyświetlacz, przekaźnik integracyjny, zestaw wskaźników, blokada wybieraka, automatyczna skrzynia, lusterko elektrochromatyczne, wycieraczki i hamulec postojowy – zależnie od wyposażenia |
| 22 | STOP | 15 A | Światła STOP, górne światło STOP, ABS, blokada wybieraka i układ sterowania silnikiem |
Podobny zestaw nazw można spotkać w Corolli Verso z lat 2004-2009, jednak rozmieszczenie skrzynek nie jest identyczne. Przy szukaniu CIG, OBD2 czy WIP zawsze należy korzystać z diagramu przypisanego do konkretnego modelu.

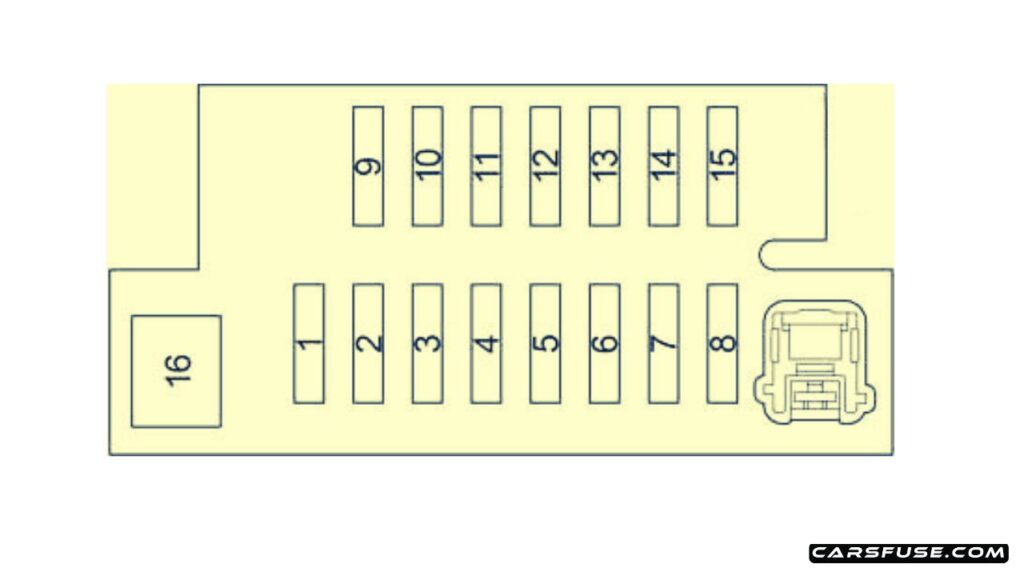

Dodatkowy panel bezpieczników w kabinie
To właśnie ten panel jest jednym z najczęstszych źródeł pomyłek. W starszym układzie cztery bezpieczniki szyb znajdują się na pozycjach 2-5, natomiast w układzie opisanym w instrukcji 2007 zostały przesunięte na pozycje 10-13. Jednocześnie DEF I/UP, ST, MIR HTR, RAD NO.2, DOME i FUEL OPN otrzymały inne numery.

Starszy wariant dodatkowego panelu
| Nr | Bezpiecznik | Prąd | Chroniony obwód |
|---|---|---|---|
| 1 | – | – | Pozycja nieużywana |
| 2 | P-RR P/W | 20 A | Tylna prawa szyba elektryczna |
| 3 | P-FR P/W | 20 A | Przednia prawa szyba elektryczna |
| 4 | D-RR P/W | 20 A | Tylna lewa szyba elektryczna |
| 5 | D-FR P/W | 20 A | Przednia lewa szyba elektryczna |
| 6 | ECU-B 1 | 7,5 A | Sterowanie wyposażeniem, w tym wielomodową skrzynią biegów w odpowiednich wersjach |
| 7 | FUEL OPN | 10 A | Elektryczne otwieranie klapki wlewu paliwa |
| 8 | FR DIC | 20 A | Odmrażanie strefy wycieraczek przedniej szyby oraz zasilanie gałęzi MIR HTR |
| 9 | – | – | Pozycja nieużywana |
| 10 | DEF I/UP | 7,5 A | Klimatyzacja |
| 11 | ST | 7,5 A | Układ rozruchowy, wyświetlacz wielofunkcyjny oraz sterowanie silnikiem |
| 12 | MIR HTR | 10 A | Podgrzewanie lusterek zewnętrznych |
| 13 | RAD NO.2 | 15 A | System audio i wyświetlacz wielofunkcyjny |
| 14 | DOME | 7,5 A | Oświetlenie wnętrza, drzwi, bagażnika, przestrzeni na nogi i lusterek |
| 15 | ECU-B 2 | 7,5 A | Klimatyzacja i bezprzewodowe sterowanie zamkami |
| 16 | PWR SEAT | 30 A | Elektryczna regulacja fotela |
Układ z instrukcji Toyota Avensis 2007 – LHD
W późniejszym panelu pozycja 9 jest szczególnie istotna dla diesli. Bezpiecznik A/F 15 A jest wykorzystywany w odmianach Toyota D-CAT dla systemu DPNR oraz w 1AD-FTV wyposażonym w układ DPR. W wersjach, dla których producent nie przewiduje tych systemów, ta pozycja pozostaje bez obwodu.
| Nr | Bezpiecznik | Prąd | Chroniony obwód – LHD |
|---|---|---|---|
| 1 | – | – | Brak przypisania w tabeli instrukcji |
| 2 | DEF I/UP | 7,5 A | Klimatyzacja |
| 3 | ST | 7,5 A | Układ rozruchowy, wyświetlacz wielofunkcyjny i sterowanie silnikiem |
| 4 | MIR HTR | 10 A | Podgrzewanie lusterek zewnętrznych |
| 5 | RAD NO.2 | 15 A | Wyświetlacz wielofunkcyjny, audio i nawigacja |
| 6 | DOME | 7,5 A | Oświetlenie kabiny, drzwi, bagażnika, lusterek, przestrzeni na nogi oraz stacyjki |
| 7 | ECU-B | 7,5 A | Bezprzewodowe sterowanie zamkami i klimatyzacja |
| 8 | PWR SEAT | 30 A | Elektryczna regulacja fotela – jeśli występuje |
| 9 | A/F | 15 A | Toyota D-CAT: DPNR; 1AD-FTV z katalizatorem DPR: układ DPR; w pozostałych wskazanych wersjach producent nie przypisuje obwodu |
| 10 | P-RR P/W | 20 A | Tylna prawa szyba elektryczna |
| 11 | P-FR P/W | 20 A | Przednia prawa szyba elektryczna |
| 12 | D-RR P/W | 20 A | Tylna lewa szyba elektryczna |
| 13 | D-FR P/W | 20 A | Przednia lewa szyba elektryczna |
| 14 | ECU-B 1 | 7,5 A | W instrukcji 2007 pozycja bez przypisanego obwodu |
| 15 | FUEL OPN | 10 A | Elektryczne otwieranie klapki wlewu paliwa |
| 16 | FR DIC | 20 A | Odmrażanie strefy wycieraczek i zasilanie bezpiecznika MIR HTR |
Wersja RHD ma inną kolejność części bezpieczników szyb w pozycjach 10-13. Dlatego w samochodzie sprowadzonym z Wielkiej Brytanii należy posłużyć się legendą na pokrywie lub diagramem RHD, zamiast przenosić numerację szyb z powyższej tabeli LHD.
Przekaźniki w kabinie
W głównym junction block znajdują się przekaźniki ogrzewania, zapłonu, podgrzewania foteli i świateł pozycyjnych. Osobny blok w kabinie obsługuje m.in. odmrażanie strefy wycieraczek, gniazdo zasilania, przeciwmgielne i rozrusznik.
| Blok | Oznaczenie | Funkcja |
|---|---|---|
| Główny panel | R1 | Pozycja niewykorzystana w prezentowanym układzie |
| Główny panel | R2 – HTR | Nagrzewnica / klimatyzacja |
| Główny panel | R3 – SEAT HTR | Podgrzewanie foteli |
| Główny panel | R4 – IG1 | Zapłon |
| Główny panel | R5 – TAIL | Światła pozycyjne i tylne |
| Dodatkowy blok | R1 – FR DEICER | Odmrażanie strefy wycieraczek |
| Dodatkowy blok | R2 – P/POINT | Gniazdo zasilania |
| Dodatkowy blok | R3 – FR FOG | Przednie światła przeciwmgielne |
| Dodatkowy blok | R4 – ST | Rozrusznik |
Rozmieszczenie wyposażenia kabiny jest inne niż w rodzinnym Avensisie Verso. Podobna nazwa modelu nie oznacza wspólnej skrzynki ani zgodnej numeracji.
Komora silnika – starszy układ 1CD-FTV i silniki benzynowe

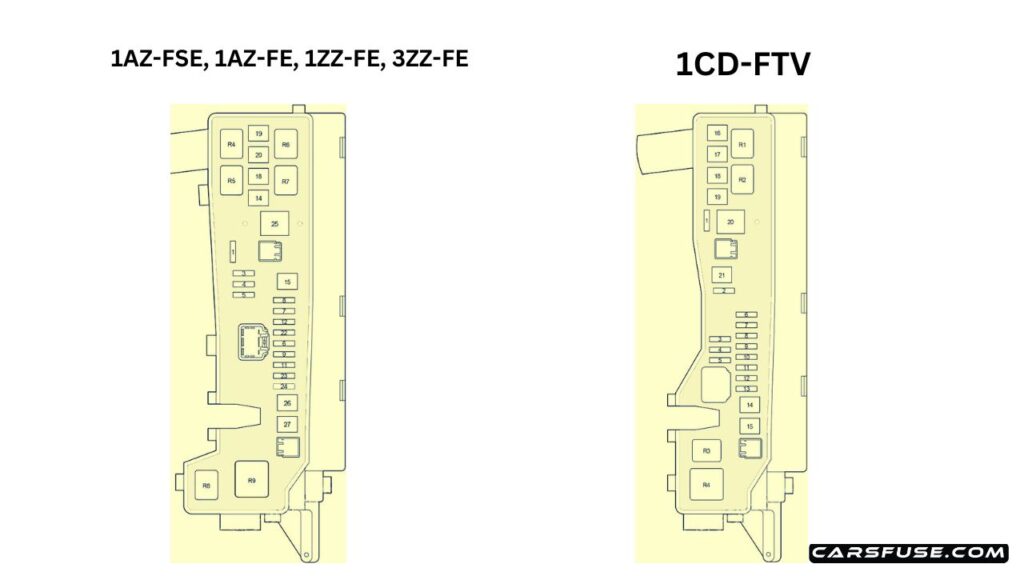

Dokumentacja serwisowa pokazuje dwa układy tej skrzynki: dla benzynowych 1AZ-FSE, 1AZ-FE, 1ZZ-FE i 3ZZ-FE oraz dla diesla 1CD-FTV. Numery 1-27 odnoszą się do fizycznych miejsc w tym wariancie skrzynki. Część pozycji jest używana wyłącznie przez jeden typ silnika.

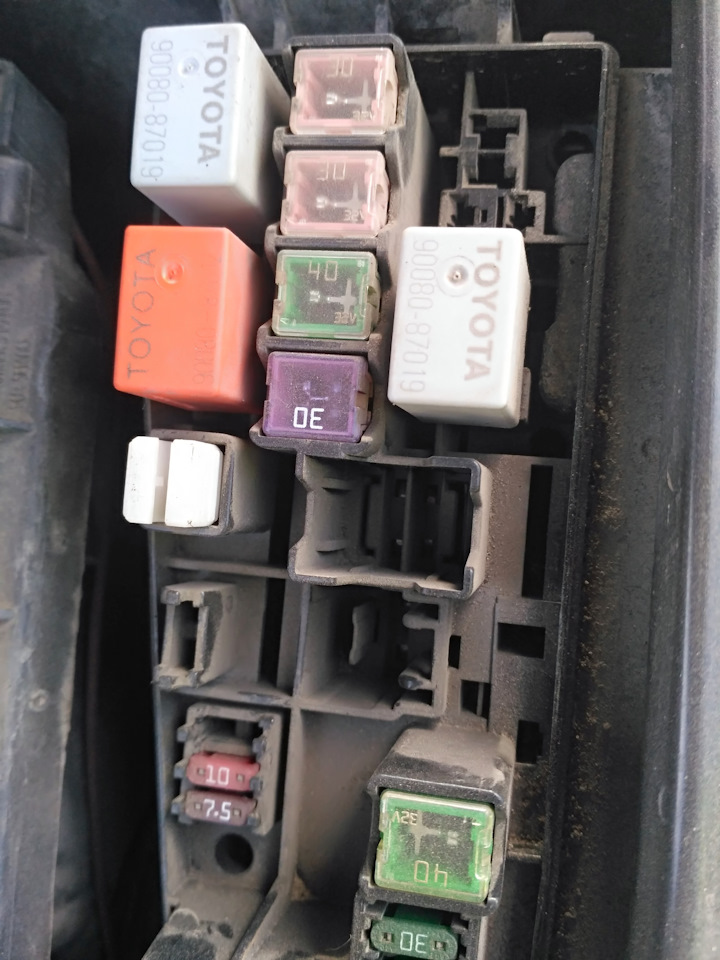

Fotografia rzeczywistej skrzynki dobrze pokazuje kształt i rozmieszczenie przekaźników oraz wkładek dużej mocy, ale numery nie są na niej tak czytelne jak na schemacie technicznym. Dlatego zdjęcie należy traktować jako pomoc przy rozpoznaniu skrzynki, a numer pozycji odczytywać z diagramu.

| Nr | Bezpiecznik | Prąd | Funkcja / wariant |
|---|---|---|---|
| 1 | – | – | Pozycja nieużywana |
| 2 | VSC | 25 A | 1CD-FTV z VSC – ABS i VSC |
| 2 | ABS | 25 A | 1CD-FTV bez VSC – ABS |
| 3 | – | – | Pozycja nieużywana |
| 4 | – | – | Pozycja nieużywana |
| 5 | – | – | Pozycja nieużywana |
| 6 | ALT-S | 7,5 A | Układ ładowania |
| 7 | DCC | 30 A | Zasilanie gałęzi ECU-B NO.2, DOME i RAD NO.2 |
| 8 | AM2 | 30 A | Układ rozruchowy oraz gałęzie ST i IGN |
| 9 | HAZARD | 10 A | Kierunkowskazy i światła awaryjne |
| 10 | F-HTR | 25 A | 1CD-FTV – podgrzewacz paliwa |
| 11 | HORN | 15 A | Klakson |
| 12 | EFI | 20 A | Sterowanie silnikiem i układ wtryskowy; zasilanie EFI NO.1 i EFI NO.2 |
| 13 | PWR HTR | 25 A | 1CD-FTV – dodatkowa nagrzewnica |
| 14 | RR DEF | 30 A | Ogrzewanie tylnej szyby |
| 15 | MAIN | 40 A | Główne zasilanie reflektorów i obwodów H-LP |
| 16 | AM1 NO.1 | 50 A | 1CD-FTV – zasilanie m.in. ACC, CIG, RAD NO.1, ECU-B NO.1 oraz szyb elektrycznych |
| 17 | H/CLN | 30 A | Spryskiwacze reflektorów |
| 18 | HTR | 40 A | Klimatyzacja / nagrzewnica |
| 19 | CDS | 30 A | Elektryczny wentylator chłodzenia |
| 20 | RDI | 40 A | 1CD-FTV, 1ZZ-FE, 3ZZ-FE – elektryczny wentylator chłodzenia |
| 20 | RDI | 30 A | 1AZ-FE, 1AZ-FSE – elektryczny wentylator chłodzenia |
| 21 | VSC | 50 A | 1CD-FTV z VSC – ABS i VSC |
| 21 | ABS | 40 A | 1CD-FTV bez VSC – ABS |
| 22 | IG2 | 15 A | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE – rozruch i sterowanie silnikiem |
| 23 | THROTTLE / ETCS | 10 A | Silniki benzynowe – elektroniczne sterowanie przepustnicą |
| 24 | A/F | 20 A | 1AZ-FSE, 1AZ-FE – obwód czujnika stosunku powietrza do paliwa |
| 25 | – | – | Pozycja nieużywana w prezentowanych wersjach benzynowych |
| 26 | – | – | Pozycja nieużywana w prezentowanych wersjach benzynowych |
| 27 | EMPS | 50 A | 1ZZ-FE, 3ZZ-FE – elektryczne wspomaganie kierownicy |
Przekaźniki głównej skrzynki – starszy układ
| Oznaczenie | Funkcja / wariant |
|---|---|
| R1 – EFI MAIN | 1CD-FTV – główny przekaźnik sterowania silnikiem |
| R2 – EDU | 1CD-FTV – zasilanie sterownika wtryskiwaczy |
| R3 – FAN NO.3 | 1CD-FTV – elektryczny wentylator chłodzenia |
| R4 – FAN NO.1 | Elektryczny wentylator chłodzenia |
| R5 – FAN NO.2 | Silniki benzynowe – elektryczny wentylator chłodzenia |
| R6 | Pozycja niewykorzystana w prezentowanym układzie benzynowym |
| R7 – FAN NO.3 | Silniki benzynowe – elektryczny wentylator chłodzenia |
| R8 | Pozycja niewykorzystana w prezentowanym układzie benzynowym |
| R9 – EMPS | 1ZZ-FE, 3ZZ-FE – elektryczne wspomaganie kierownicy |
Komora silnika – układ z fabrycznej instrukcji 2007
Fabryczna instrukcja Avensisa z 2007 roku pokazuje skrzynki osobno dla silników benzynowych i wysokoprężnych. Jest to szczególnie ważne dla późniejszych diesli 1AD-FTV, 2AD-FTV i 2AD-FHV. W tym układzie Toyota numeruje fizyczne miejsca inaczej niż na starszym diagramie serwisowym, dlatego sam numer bez nazwy bezpiecznika nie wystarcza do identyfikacji.
Silniki benzynowe – główna skrzynka
Instrukcja publikuje funkcje dla pozycji 1-13 oraz 42-48. Numery pomiędzy nimi odpowiadają miejscom, którym w tej tabeli nie przypisano bezpieczników użytkowych.
| Nr | Bezpiecznik | Prąd | Funkcja / wariant |
|---|---|---|---|
| 1 | SPARE | 15 A | Bezpiecznik zapasowy |
| 2 | SPARE | 10 A | Bezpiecznik zapasowy |
| 3 | SPARE | 7,5 A | Bezpiecznik zapasowy |
| 5 | AM2 | 30 A | Układ rozruchowy oraz bezpieczniki IGN i ST |
| 6 | DCC | 30 A | Zasilanie ECU-B 2, DOME i RAD NO.2 |
| 7 | EFI | 20 A | Układ wtryskowy i zasilanie EFI NO.1 oraz EFI NO.2 |
| 8 | IG2 | 15 A | Rozruch i sterowanie silnikiem |
| 9 | ALT-S | 7,5 A | Układ ładowania |
| 10 | HAZARD | 10 A | Kierunkowskazy i światła awaryjne |
| 11 | HORN | 15 A | Klakson |
| 12 | ETCS | 10 A | Elektroniczne sterowanie przepustnicą – funkcja zależna od wariantu silnika |
| 13 | A/F | 20 A | 1AZ-FE – sterowanie układem wtryskowym; w 1AZ-FSE i 2AZ-FSE instrukcja nie przypisuje obwodu |
| 42 | RDI | 40 A | 3ZZ-FE, 1ZZ-FE – elektryczne wentylatory chłodzenia |
| 42 | RDI | 30 A | 1AZ-FE, 1AZ-FSE, 2AZ-FSE – elektryczne wentylatory chłodzenia |
| 43 | HTR | 40 A | Klimatyzacja |
| 44 | CDS | 30 A | 1AZ-FE, 1AZ-FSE, 2AZ-FSE – elektryczne wentylatory chłodzenia |
| 45 | RR DEF | 30 A | Ogrzewanie tylnej szyby |
| 47 | EMPS | 50 A | 3ZZ-FE, 1ZZ-FE – elektryczne wspomaganie kierownicy |
| 48 | MAIN | 40 A | Główne zasilanie reflektorów |
Silniki wysokoprężne – główna skrzynka
| Nr | Bezpiecznik | Prąd | Funkcja / wyposażenie |
|---|---|---|---|
| 1 | AM1 NO.1 | 50 A | Zasilanie m.in. PWR SEAT, FR DIC, FUEL OPN, ECU-B 1 i szyb elektrycznych |
| 2 | H/CLN | 30 A | Spryskiwacze reflektorów; bez tego wyposażenia producent nie przypisuje obwodu |
| 3 | HTR | 40 A | Klimatyzacja |
| 4 | CDS | 30 A | Elektryczny wentylator chłodzenia |
| 5 | – | – | Brak przypisania w tabeli instrukcji |
| 6 | ABS | 40 A | ABS – samochód bez VSC |
| 6 | VSC | 50 A | ABS i VSC – samochód z VSC |
| 7 | ABS | 25 A | ABS – samochód bez VSC |
| 7 | VSC | 25 A | ABS i VSC – samochód z VSC |
| 8 | SPARE | 20 A | Bezpiecznik zapasowy |
| 9 | SPARE | 10 A | Bezpiecznik zapasowy |
| 10 | SPARE | 7,5 A | Bezpiecznik zapasowy |
| 11 | ALT-S | 7,5 A | Układ ładowania |
| 12 | DCC | 30 A | Zasilanie ECU-B 2, DOME i RAD NO.2 |
| 13 | AM2 | 30 A | Rozruch oraz zasilanie IGN i ST |
| 14 | HAZARD | 10 A | Kierunkowskazy i światła awaryjne |
| 15 | F-HTR | 25 A | Podgrzewacz paliwa |
| 16 | HORN | 15 A | Klakson |
| 17 | EFI | 20 A | Sterowanie silnikiem, układ wtryskowy i układ kontroli emisji |
| 18 | PWR HTR | 25 A | Dodatkowe ogrzewanie – jeśli występuje; bez niego pozycja bez obwodu |
| 19 | RR DEF | 30 A | Ogrzewanie tylnej szyby |
| 20 | MAIN | 40 A | Główne zasilanie reflektorów |
W późnych dieslach T25 kod silnika ma duże znaczenie. 2AD-FHV to wersja 2.2 D-CAT, natomiast 1AD-FTV i 2AD-FTV występują w innych konfiguracjach układu oczyszczania spalin. Właśnie dlatego w dodatkowym panelu kabinowym A/F 15 A może być wykorzystany przez DPNR lub DPR, a w innym samochodzie pozostawać bez obwodu.
Dodatkowe skrzynki w komorze silnika
Silniki benzynowe
W silnikach benzynowych dodatkowy blok zawiera główne zabezpieczenia układu wtryskowego, ABS/VSC, alternatora i spryskiwaczy reflektorów. Wartość ALT zależy od jednostki napędowej: 100 A w 1ZZ-FE i 3ZZ-FE oraz 120 A w 1AZ-FE, 1AZ-FSE i 2AZ-FSE.

| Nr | Bezpiecznik | Prąd | Funkcja / wariant |
|---|---|---|---|
| 1 | EFI NO.1 | 10 A | Sterowanie silnikiem i układ wtryskowy |
| 2 | EFI NO.2 | 7,5 A | Układ kontroli emisji |
| 3 | VSC | 25 A | ABS i VSC – samochód z VSC |
| 3 | ABS | 25 A | ABS – samochód bez VSC |
| 4 | ALT | 100 A | 1ZZ-FE, 3ZZ-FE – główne zasilanie instalacji |
| 4 | ALT | 120 A | 1AZ-FE, 1AZ-FSE, 2AZ-FSE – główne zasilanie instalacji |
| 5 | VSC | 50 A | ABS i VSC – samochód z VSC |
| 5 | ABS | 40 A | ABS – samochód bez VSC |
| 6 | AM1 NO.1 | 50 A | Zasilanie m.in. PWR SEAT, FR DIC, FUEL OPN, ECU-B 1 i szyb elektrycznych |
| 7 | H-LP CLN | 30 A | Spryskiwacze reflektorów |
Przekaźniki dodatkowej skrzynki benzynowej
| Oznaczenie | Funkcja |
|---|---|
| R1 – INJ | Wtryskiwacze |
| R2 – EFI | Główne zasilanie sterowania silnikiem |
| R3 – IG2 | Zapłon |
| R4 – A/F | Obwód czujnika stosunku powietrza do paliwa |

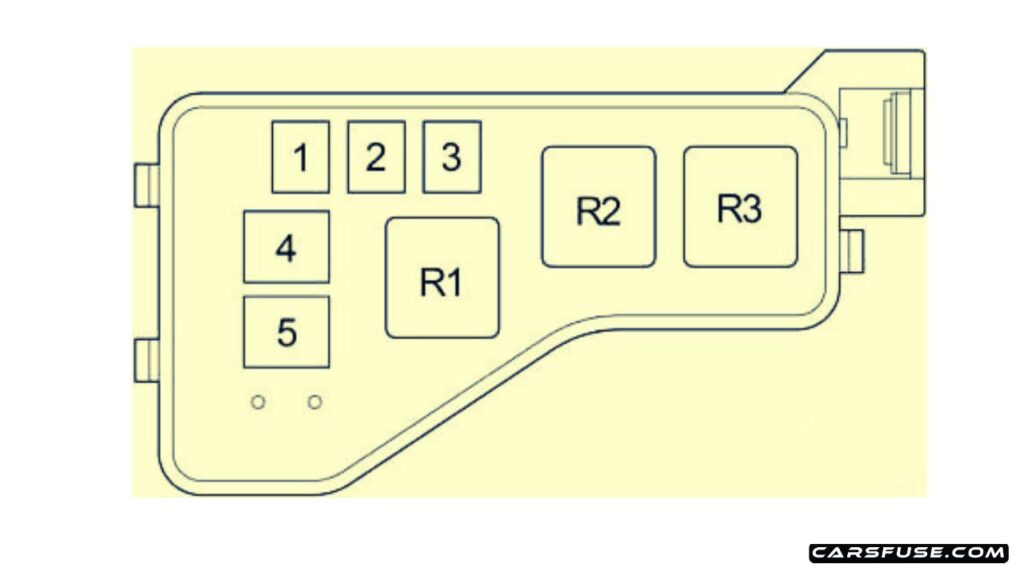

Silniki wysokoprężne
W dieslach blok wysokoprądowy jest prostszy, ale pracuje z bardzo dużymi prądami. GLOW 80 A zasila układ świec żarowych, a ALT 140 A jest główną wkładką alternatora. HTR1 i HTR2 po 50 A występują w samochodach wyposażonych w elektryczne ogrzewanie PTC.

| Nr | Bezpiecznik | Prąd | Funkcja / wyposażenie |
|---|---|---|---|
| 1 | HTR1 | 50 A | Klimatyzacja / ogrzewanie PTC – jeśli występuje |
| 2 | HTR2 | 50 A | Klimatyzacja / ogrzewanie PTC – jeśli występuje |
| 3 | – | – | Pozycja nieużywana |
| 4 | GLOW | 80 A | Układ świec żarowych |
| 5 | ALT | 140 A | Główne zasilanie instalacji i obwodów dużej mocy |
W starszym układzie 1CD-FTV oznaczenia nagrzewnic bywają zapisywane jako HTR2 i HTR1, natomiast instrukcja 2007 podaje HTR1 i HTR2 na pozycjach 1-2. Przy wymianie wkładki należy kierować się oznaczeniem na własnej skrzynce, a nie samym numerem zaczerpniętym z innego rocznika.
Jeżeli porównujesz układ elektryczny z innym modelem Toyoty z podobnego okresu, pierwszy Auris z lat 2006-2012 korzysta z części podobnych nazw bezpieczników, ale ma inną architekturę paneli.

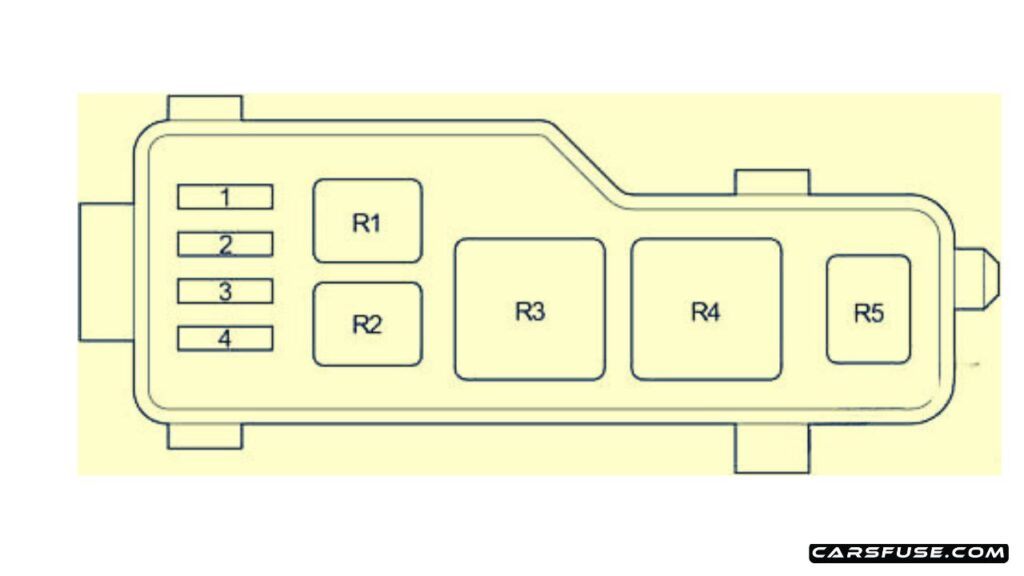

Skrzynka reflektorów i przekaźników
Osobny blok w komorze silnika zawiera cztery zabezpieczenia reflektorów. Dwa bezpieczniki 10 A chronią światła drogowe, a dwa 15 A światła mijania. W samochodach z lampami wyładowczymi i/lub światłami do jazdy dziennej szczególnie ważne są H-LP HI LH i H-LP HI RH.

| Nr | Bezpiecznik | Prąd | Funkcja |
|---|---|---|---|
| 1 | H-LP HI LH | 10 A | Lewy reflektor – światło drogowe |
| 2 | H-LP HI RH | 10 A | Prawy reflektor – światło drogowe |
| 3 | H-LP LH | 15 A | Lewy reflektor – światło mijania |
| 4 | H-LP RH | 15 A | Prawy reflektor – światło mijania |
| Oznaczenie | Przekaźnik |
|---|---|
| R1 – HORN | Klakson |
| R2 – F-HTR | Podgrzewacz paliwa |
| R3 – H-LP | Reflektory |
| R4 – DIM | Przełączanie świateł drogowych i mijania |
| R5 – FAN NO.2 | Elektryczny wentylator chłodzenia |
Przy usterce jednego światła warto sprawdzić najpierw indywidualny bezpiecznik danego reflektora. Gdy nie działają oba światła jednocześnie, diagnostyka obejmuje również MAIN 40 A oraz przekaźniki H-LP i DIM.
Jak rozpoznać właściwy schemat dla swojego Avensisa?
Najbezpieczniej zacząć od kodu silnika oraz porównania kształtu skrzynki z diagramem. W T25 występowały m.in. benzynowe 3ZZ-FE 1.6, 1ZZ-FE 1.8, 1AZ-FE/1AZ-FSE 2.0 i 2AZ-FSE 2.4, a także diesle 1CD-FTV 2.0 D-4D, 1AD-FTV 2.0 D-4D, 2AD-FTV 2.2 D-4D oraz 2AD-FHV 2.2 D-CAT. Wprowadzenie nowych diesli rozpoczęło się jeszcze przed pełnym liftingiem nadwozia, więc podział wyłącznie na „przedlift” i „polift” nie zawsze prawidłowo określa instalację pod maską.
Różnice powoduje również wyposażenie: ABS lub VSC, spryskiwacze reflektorów, ksenony, PTC, D-CAT/DPNR, elektryczne fotele, podgrzewanie foteli i wersja LHD/RHD. Jeżeli pozycja ma w tabeli dwa warianty, właściwy dobiera się do wyposażenia konkretnego samochodu. Nie należy zwiększać amperażu tylko dlatego, że w tabeli dla innego silnika ten sam numer ma mocniejszy bezpiecznik.
Dla użytkownika najważniejsze jest połączenie dwóch informacji: czytelnego diagramu z numerami oraz nazwy nadrukowanej na pokrywie. Zdjęcie rzeczywistej skrzynki pomaga ją rozpoznać, ale przy identyfikacji konkretnej pozycji techniczny schemat jest dokładniejszy.
Jeżeli Avensis T25 jest używany obok innych Toyot z tej epoki, warto pamiętać, że nawet technicznie spokrewniona Corolla z lat 2006-2013 ma inną numerację. Po zmianie generacji na Avensisa T27 przebudowano także rozmieszczenie paneli i obwodów zasilania.
