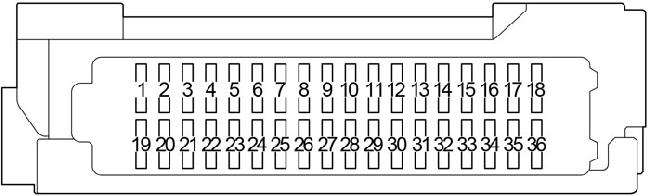

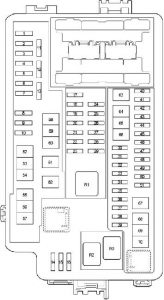

Skrzynka bezpiecznikowa przedziału pasażerskiego
| Numer |
Bezpiecznik |
A |
Funkcja |
| 1 | ECU-B NO.2 | 7.5 | Klimatyzator, tempomat, kontrola zamka drzwi, zasłona kraty, system hybrydowy, system komunikacji Multiplex (CAN), szyba elektryczna, lusterko zdalnego sterowania, system kontroli przesuwu, system zapobiegania kradzieży, system ostrzegania o ciśnieniu w oponach, system powiadamiania o bliskości pojazdu |
| 2 | ECU-B NO.1 | 5 | Otwieracz tylnych drzwi, tempomat, system kontroli wjazdu i wyjazdu, system hybrydowy, system immobilizera, system kontroli przesuwu, system uruchamiania, blokada układu kierowniczego, system powiadamiania o bliskości pojazdu, system bezprzewodowego sterowania zamkiem drzwi. |
| 3 | D/L | 20 | Sterowanie zamkiem drzwi, mechanizm otwierania tylnych drzwi, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, sterowanie zamkiem bezprzewodowym |
| 4 | STOP | 7.5 | Światło stopu, ABS, otwieranie tylnych drzwi, tempomat, dynamiczna tempomat radarowy, system wjazdu i wyjazdu, system hybrydowy, system immobilizera, system kontroli zmiany biegów, uruchamianie, blokada układu kierowniczego, TRC, system powiadamiania o bliskości pojazdu, VSC, bezprzewodowa kontrola zamka drzwi. |
| 5 | AM2 | 7.5 | Otwieracz tylnych drzwi, system wprowadzania i uruchamiania, system immobilizera, system uruchamiania, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi |
| 6 | HAZ | 10 | Światła kierunkowskazów i światła ostrzegające o niebezpieczeństwie, tylne drzwi otwierane, kombinowany licznik, system wjazdu i startu, system immobilizera, system uruchamiania, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi. |
| 7 | PANEL | 5 | Oświetlenie, światło dzienne |
| 8 | TAIL | 10 | Światło tylne, tylne światło przeciwmgielne, przednie światło przeciwmgielne, oświetlenie |
| 9 | DOOR | 20 | Okno elektryczne |
| 10 | DOOR R/R | 20 | Okno elektryczne |
| 11 | P/OUTLET NO.1 | 15 | Wyjście zasilania |
| 12 | – | – | – |
| 13 | WASHER | 15 | Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz |
| 14 | WIPER RR | 15 | Tylna wycieraczka i spryskiwacz |
| 15 | ECU-IG1 NO.4 | 10 | System automatycznego wyłączania światła, system przypominania o świetle, lustrzane urządzenie grzewcze, system komunikacji Multiplex (CAN), system nawigacji, okno zasilania, system bezpieczeństwa przedzderzeniowego, tylne światło przeciwmgielne, system monitorowania widoku z tyłu (wbudowany wzmacniacz typu), tylne okno Defogger, Lusterko kontrolne, ostrzeżenie o pasie bezpieczeństwa, ogrzewanie fotela, system kontroli przesuwu, dach przesuwny, uruchomienie, blokada kierownicy, szyba przednia, detektor kradzieży, system ostrzegania o ciśnieniu w oponach, TRC, system powiadamiania o bliskości pojazdu, VSC, sterowanie bezprzewodowymi drzwiami |
| 16 | BKUP LP | 7.5 | Światło tylne, system audio, system audio, system monitora wstecznego, system nawigacji, system monitora wstecznego (wbudowany wzmacniacz typu A) |
| 17 | ECU-IG1 NO.2 | 5 | ABS, TRC, VSC |
| 18 | – | – | – |
| 19 | FOG RR | 7.5 | Tylne światło przeciwmgielne |
| 20 | OBD | 7.5 | System diagnostyki pokładowej |
| 21 | DOME | 7.5 | Światło wewnętrzne, otwieranie tylnych drzwi, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi |
| 22 | DOOR BACK | 7.5 | Otwieracz tylnych drzwi, system wprowadzania i uruchamiania, system immobilizera, system uruchamiania, blokada układu kierowniczego, bezprzewodowa kontrola zamka drzwi |
| 23 | – | – | – |
| 24 | ECU-DCC NO.2 | 10 | ABS, klimatyzacja, system audio, automatyczna regulacja oświetlenia, system automatycznej regulacji tylnej szyby, system monitorowania tylnej szyby, licznik kombinacji, tempomat, kontrola lotu, kontrola zamka drzwi, podwójne blokowanie, dynamiczna regulacja prędkości obrotowej radaru, kontrola silnika, system kontroli wjazdu i wyjazdu, EPS, przednie światło przeciwmgielne, otwieranie pokrywy silnika, krata żaluzji kraty, reflektor przedniej, kontrola poziomu świateł przednich, system hybrydowy, oświetlenie, system immobilizera, inteligentny system wspomagania parkowania, oświetlenie wewnętrzne, alarm o opuszczeniu pasa ruchu, system automatycznego wyłączania świateł |
| 25 | ECU-DCC NO.1 | 5 | ABS, TRC, VSC |
| 26 | RADIO | 15 | System audio, system monitora wstecznego, system nawigacji, system monitora wstecznego (wbudowany wzmacniacz typu A) |
| 27 | DOOR R/L | 20 | Okno elektryczne |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | ECU-ACC | 5 | ABS, klimatyzacja, system audio, automatyczne sterowanie oświetleniem, otwieranie tylnych drzwi, system monitorowania tylnej prowadnicy, kombinowany licznik, kontrola zamka drzwi, podwójna blokada, system wejścia i startu, przednie światło przeciwmgielne, światło główne, regulacja poziomu wiązki światła głównego, oświetlenie, system immobilizera, światło wewnętrzne, system automatycznego wyłączania światła, system przypominający o włączaniu światła, system komunikacji Multiplex (CAN), System nawigacji, wyjście zasilania, okno zasilania, tylne światło przeciwmgielne, system monitorowania widoku z tyłu (wbudowany wzmacniacz typu „Rear View Monitor”), zdalne lusterko kontrolne, ostrzeżenie o pasie bezpieczeństwa, dach przesuwny, start, blokada kierownicy, lampa tylna, system telematyczny, system odstraszający przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, VSC, system bezprzewodowej ładowarki, kontrola bezprzewodowej blokady drzwi. |
| 32 | ECU-IG1 NO.3 | 7.5 | Klimatyzator, dynamiczna tempomat radarowy, światła przednie, kontrola poziomu świateł przednich, oświetlenie, alarm o opuszczeniu pasa ruchu, ogrzewanie lusterek, system bezpieczeństwa przedzderzeniowego, tylne okno Defogger, szyba tylna, szyba tylna |
| 33 | EPS-IG1 | 5 | EPS |
| 34 | A/BAG-IG2 | 10 | SRS, ostrzeżenie o pasie bezpieczeństwa |
| 35 | METER-IG2 | 5 | ABS, klimatyzacja, system audio, automatyczna kontrola oświetlenia, otwieranie tylnych drzwi, system monitorowania tylnej prowadnicy, licznik kombinacji, tempomat, dynamiczna tempomat, dynamiczna kontrola radarowa, kontrola silnika, system sterowania wlotem i wylotem, EPS, przednie światło przeciwmgielne, otwieranie pokrywy silnika, osłona kraty, reflektor przedniej, regulacja poziomu świateł przednich, system hybrydowy, oświetlenie, system immobilizera, inteligentny system wspomagania parkowania, system ostrzegania o zjechaniu na pas startowy, system automatycznego wyłączania świateł, Przypomnienie światła, system nawigacji, szyba zasilająca, system bezpieczeństwa przedzderzeniowego, tylne światło przeciwmgielne, system monitorowania widoku z tyłu (wbudowany wzmacniacz typu „Rear Fog Fogt”), system ostrzegawczy pasów bezpieczeństwa, system sterowania pasem bezpieczeństwa, system kontroli przesuwu, dach przesuwany, SRS, system SRS, uruchamianie, blokada układu kierowniczego, szyba tylna, system telematyczny, system telematyczny, odstraszanie przed kradzieżą, system ostrzegania o ciśnieniu w oponach, TRC, sygnał skrętu i ostrzegania o niebezpieczeństwie, system powiadamiania o zbliżeniu się do pojazdu, system powiadamiania o kradzieży, system VSC, system powiadamiania o bezprzewodowej kontroli zamków drzwi |
| 36 | ECU-IG2 NO.3 | 5 | ABS, tempomat, dynamiczna radiolokacyjna kontrola prędkości, system hybrydowy, system komunikacji Multiplex (CAN), system kontroli przesuwu, system telematyczny, TRC, system powiadamiania o zbliżeniu pojazdu, VSC |
| Numer |
Bezpiecznik |
A |
Funkcja |

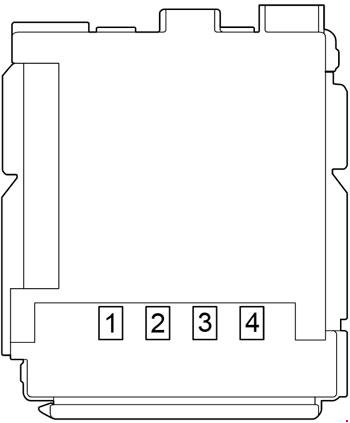

| 1 | – | – | – |
| 2 | POWER | 30 | Okno elektryczne |
| 3 | P/SEAT | 30 | Fotele z napędem mechanicznym |
| 4 | S/ROOF | 30 | Dach przesuwny |
Skrzynka przekaźnika przedziału pasażerskiego
| Numer |
Pzekaźnik |
| R1 | (R/MIR (-)) |
| R2 | (R/MIR (+)) |
| R3 | Zapłon (IG1 NO.4) |
| R4 | – |
| R5 | Przednie światło przeciwmgielne (FR FOG) |
| R6 | RHD: środek odstraszający od kradzieży (S-HORN) |

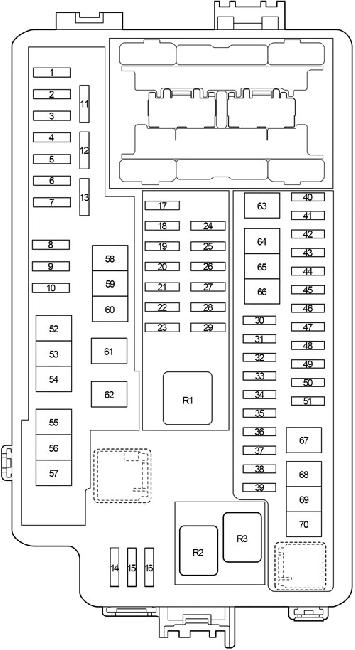

Skrzynka bezpiecznikowa komory silnika
| Numer |
Bezpiecznik |
A |
Funkcja |
| 1 | WIPER | 30 | Przednia wycieraczka i spryskiwacz |
| 2 | P/OUTLET NO.2 | 15 | Wyjście zasilania |
| 3 | DOOR DBL/L | 20 | Podwójne ryglowanie |
| 4 | – | – | – |
| 5 | FUEL OPN | 10 | Sterowanie silnikiem, otwieranie pokrywy silnika |
| 6 | S/HTR-MAIN | 20 | Podgrzewacz siedzisk |
| 7 | – | – | – |
| 8 | FOG FR | 10 | Przednie światło przeciwmgielne |
| 9 | TOWING-DC/DC | 20 | Holowanie przyczepy |
| 10 | ENG W/PMP | 25 | Sterowanie silnikiem, klimatyzator, urządzenie do otwierania pokrywy paliwa |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | S/HTR F/L | 10 | Podgrzewacz siedzisk |
| 19 | S/HTR F/R | 10 | Podgrzewacz siedzisk |
| 20 | EFI NO.2 | 10 | Klimatyzator, wentylator chłodzący, sterowanie silnikiem, urządzenie do otwierania pokrywy paliwa |
| 21 | EFI NO.3 | 10 | Sterowanie silnikiem, otwieranie pokrywy silnika |
| 22 | INJ | 15 | Zapłon, miernik kombinacji, układ sterowania silnikiem, urządzenie do otwierania pokrywy paliwa |
| 23 | ECU-IG2 NO.1 | 10 | tempomat, sterowanie silnikiem, otwieranie pokrywy silnika, system hybrydowy, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu |
| 24 | PM-IGCT | 10 | System hybrydowy, tempomat, dynamiczna tempomat radarowy, system zmiany biegów, system powiadamiania o bliskości pojazdu |
| 25 | IGCT NO.2 | 10 | tempomat, dynamiczna tempomat radarowy, system hybrydowy, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu |
| 26 | BATT FAN | 15 | System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu |
| 27 | PCU FR | 10 | System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu |
| 28 | INV W/PMP | 10 | System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu |
| 29 | PCU BUB/PCU RR | 10 | System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu |
| 30 | TOWING-B | 20 | Holowanie przyczepy |
| 31 | S-HORN | 10 | Środek zapobiegający kradzieży |
| 32 | – | – | – |
| 33 | ETCS | 10 | Sterowanie silnikiem, otwieranie pokrywy silnika |
| 34 | HORN | 10 | Klakson, mechanizm otwierania tylnych drzwi, system wprowadzania i uruchamiania, system immobilizera, uruchamianie, blokada układu kierowniczego, sterowanie zamkiem bezprzewodowym |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | D/C CUT | 25 | „ECU-DCC NO.2”, „ECU-DCC NO.1”, bezpieczniki „RADIO |
| 39 | EFI-MAIN | 20 | Sterowanie silnikiem, wentylator chłodzący, klimatyzator, urządzenie do otwierania pokrywy paliwa |
| 40 | – | – | – |
| 41 | IG2-MAIN | 25 | „Bezpieczniki „ECU-IG2 NO.1”, bezpieczniki „INJ |
| 42 | – | – | – |
| 43 | BATT-S | 5 | tempomat, system hybrydowy, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu |
| 44 | AMP | 10 | System audio, system monitorowania wstecznego, system nawigacji |
| 45 | – | – | |
| 46 | ABS NO.3 | 10 | ABS, TRC, VSC |
| 47 | ABS NO.2 | 10 | ABS, TRC, VSC |
| 48 | DCM/MAYDAY | 10 | System telematyczny |
| 49 | P CON MTR | 30 | System hybrydowy, tempomat, system kontroli zmiany biegów, system powiadamiania o bliskości pojazdu |
| 50 | H-LP RH | 20 | Światło główne, regulacja poziomu wiązki światła głównego, automatyczne sterowanie światłem, oświetlenie, system automatycznego wyłączania światła, przypomnienie światła, lampa tylna |
| 51 | H-LP LH | 20 | Światło główne, regulacja poziomu wiązki światła głównego, automatyczne sterowanie światłem, oświetlenie, system automatycznego wyłączania światła, przypomnienie światła, lampa tylna |
| 52 | DEF | 50 | Odmgławiacz tylnego okna, grzałka lustrzana |
| 53 | PTC HTR NO.3 | 30 | Nagrzewnica PTC |
| 54 | – | – | – |
| 55 | HTR | 40 | Klimatyzator |
| 56 | PTC HTR NO.2 | 30 | Nagrzewnica PTC |
| 57 | ABS MTR NO.2 | 30 | ABS, TRC, VSC |
| 58 | – | – | – |
| 59 | FAN NO.2 | 30 | Wentylator chłodzący |
| 60 | PTC HTR NO.1 | 50 | Nagrzewnica PTC |
| 61 | FAN NO.1 | 30 | Wentylator chłodzący |
| 62 | ABS-MAIN | 30 | ABS, TRC, VSC |
| 63 | – | – | – |
| 64 | IGCT-IG | 40 | System hybrydowy, tempomat, dynamiczna tempomat radarowy, system kontroli przesuwu, system powiadamiania o bliskości pojazdu, „INV W/PMP”, „PCU FR”, „BATT FAN”, „PCU BUB/PCU RR”, „IGCT NO.2”, bezpieczniki „PM-IGCT |
| 65 | ABS MTR NO.3 | 30 | ABS, TRC, VSC |
| 66 | ABS MTR NO.1 | 30 | ABS, TRC, VSC |
| 67 | J/B-B | 50 | IG2-NO.2 Przekaźnik, „D/L”, „ECU-B NO.1”, „ECU-B NO.2”, „HAZ”, „STOP”, „AM2 |
| 68 | – | – | – |
| 69 | – | – | – |
| 70 | – | – | – |
| Przekaźnik |
|||
| R1 | (IGCT) | ||
| R2 | (ENG W/PMP) | ||
| R3 | Klakson | ||

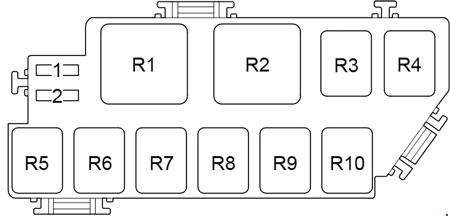

Skrzynka bezpiecznikowa komory silnika
| Numer |
Bezpiecznik |
A |
Funkcja |
| 1 | MIR HTR | 10 | Grzałka lusterka, tylne okno odmgławiacz |
| 2 | DRL | 10 | Sterowanie poziomem świateł przednich, kontrola poziomu świateł przednich |
| Przekaźnik |
|||
| R1 | Odmgławiacz tylnego okna (DEF) | ||
| R2 | Nagrzewnica PTC (PTC HTR NO.1) | ||
| R3 | Pompa paliwa (C/OPN) | ||
| R4 | Wentylator chłodzący (FAN NO.3) | ||
| R5 | Wentylator chłodzący (FAN NO.2) | ||
| R6 | Nagrzewnica PTC (PTC HTR NO.2) | ||
| R7 | Wentylator chłodzący (FAN NO.1) | ||
| R8 | – | ||
| R9 | – | ||
| R10 | Nagrzewnica PTC (PTC HTR NO.3) | ||
