Toyota Prius I NHW11 (2000-2003) – bezpieczniki, schemat i przekaźniki

Toyota Prius NHW11 z lat 2000-2003 to zmodernizowana odmiana pierwszej generacji Priusa XW10. W porównaniu z wcześniejszym NHW10 otrzymała rozwinięty układ Toyota Hybrid System i instalację elektryczną, w której klasyczne obwody nadwozia współpracują z falownikiem, elektrycznym wspomaganiem kierownicy, hydraulicznym układem hamulcowym oraz chłodzeniem baterii trakcyjnej. W samochodzie występuje panel bezpieczników w kabinie, główna skrzynka i dodatkowa skrzynka w komorze silnika, osobny blok przekaźników oraz blok wkładek topikowych przy akumulatorze 12 V w bagażniku.

Numeracja na schematach serwisowych jest lokalna dla każdej skrzynki, dlatego nie należy porównywać jej bezpośrednio z ciągłą numeracją spotykaną w niektórych wydaniach instrukcji obsługi. Poniższe tabele są ułożone według oznaczeń widocznych na fabrycznych diagramach skrzynek. Kolejna generacja ma zupełnie inną instalację – jej rozpiska znajduje się w artykule Toyota Prius II z lat 2003-2009.

Lokalizacja skrzynek bezpieczników w Toyota Prius NHW11

Panel kabinowy znajduje się po lewej stronie deski rozdzielczej, za zdejmowaną pokrywą przy bocznej części kokpitu. W jego pobliżu Toyota umieściła również kilka sterowników charakterystycznych dla tej generacji – m.in. ECU hamulców, ECU nadwozia, sterownik EMPS, ECU układu hybrydowego i wzmacniacz klimatyzacji.

Lokalizacja panelu bezpieczników po stronie kierowcy w Toyota Prius NHW11 2000-2003
Dostęp do skrzynki kabinowej znajduje się za boczną pokrywą deski rozdzielczej.

Sam panel łączy bezpieczniki płytkowe z większymi zabezpieczeniami DEF i POWER oraz przekaźnikami IG1, TAIL, ACC, zasilania szyb i ogrzewania tylnej szyby. Taki układ jest typowy dla Priusa NHW11 i różni się od instalacji konwencjonalnych Toyot z tego samego okresu, na przykład Toyoty Corolli z lat 1995-2002.

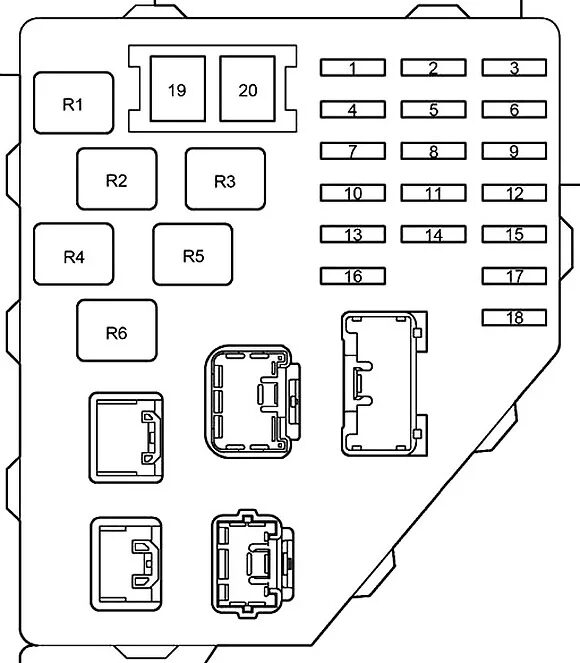

Schemat numeracji bezpieczników i przekaźników panelu kabinowego Toyota Prius NHW11
Panel kabinowy z pozycjami bezpieczników 1-20 i przekaźnikami R1-R6.

W bagażniku, przy dodatnim zacisku pomocniczego akumulatora 12 V, znajduje się osobny blok wkładek topikowych. Zabezpiecza on połączenie instalacji niskonapięciowej z falownikiem i głównym rozdziałem zasilania. Nie jest to bezpiecznik wysokonapięciowej baterii trakcyjnej.

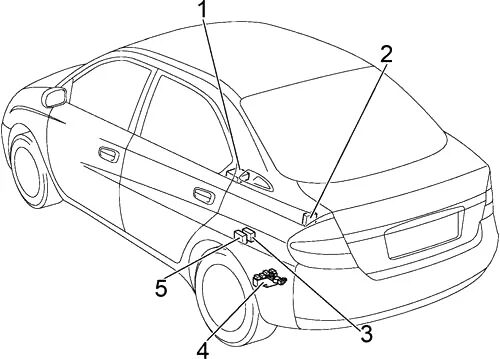

Rozmieszczenie elementów instalacji hybrydowej i bloku bezpieczników w bagażniku Toyota Prius NHW11
Po lewej stronie bagażnika znajduje się blok wkładek przy akumulatorze 12 V.

Pod maską znajdują się trzy zespoły. Główna skrzynka bezpieczników i przekaźników jest umieszczona po lewej stronie komory silnika, dodatkowa skrzynka po przeciwnej stronie, a osobny blok przekaźników związanych głównie z układem hamulcowym znajduje się przy tylnej części komory silnika.

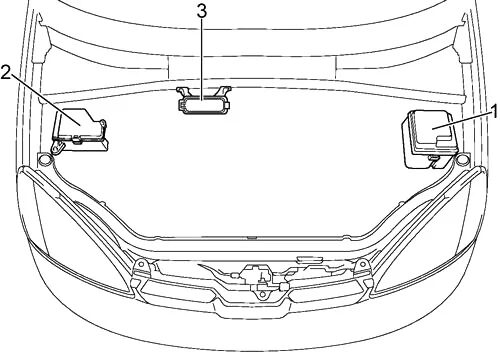

Rozmieszczenie głównej skrzynki, dodatkowej skrzynki i bloku przekaźników w komorze silnika Toyota Prius NHW11
Trzy zespoły bezpieczników i przekaźników rozmieszczone w komorze silnika.

Najczęściej szukane bezpieczniki w Priusie 2000-2003

W tej generacji gniazdo akcesoryjne jest opisane przez Toyotę jako CIG. Bezpiecznik ma 15 A i znajduje się w panelu kabinowym na pozycji 10. Audio nie jest chronione jednym wyłącznym bezpiecznikiem – zasilanie systemu pojawia się m.in. przez PANEL 5 A, ACC 10 A i DOME 15 A. Dlatego przy całkowicie martwym radiu lub wyświetlaczu sprawdzenie tylko jednego bezpiecznika może nie wystarczyć.

Funkcja Skrzynka i pozycja Oznaczenie Prąd
Gniazdo 12 V / gniazdo akcesoryjne Kabina 10 CIG 15 A
Wycieraczka przedniej szyby Kabina 8 WIPER 30 A
Spryskiwacz przedniej szyby Kabina 11 WASHER 15 A
Audio, zegar i wyświetlacz wielofunkcyjny Kabina 7 ACC 10 A
Audio i oświetlenie panelu Kabina 1 PANEL 5 A
Audio i oświetlenie wnętrza Komora silnika 17 DOME 15 A
Wentylator chłodzenia baterii trakcyjnej Komora silnika 12 BATT FAN 10 A
Układ hybrydowy Komora silnika 14 HV 20 A
Elektroniczne sterowanie przepustnicą Komora silnika 9 THRO 15 A
Układ wtryskowy Komora silnika 15 EFI 15 A
Elektryczne wspomaganie kierownicy Dodatkowa skrzynka 8 EMPS 50 A
Główne zasilanie instalacji 12 V Komora silnika 19 DC/DC 100 A
Główne zasilanie przy akumulatorze 12 V Bagażnik 2 MAIN 120 A

Pompa paliwa nie ma w tym układzie osobnego bezpiecznika opisanego F/PUMP. W głównej skrzynce pod maską znajduje się natomiast przekaźnik C/OPN, czyli circuit opening relay, współpracujący z obwodem EFI. To ważna różnica względem wielu późniejszych modeli. Podobne fabryczne skróty można spotkać w Toyocie Yaris z lat 1999-2005, ale numery pozycji są inne.

Skrzynka bezpieczników w kabinie

Fabryczny diagram panelu po stronie kierowcy ma 20 numerowanych pozycji. Pozycje 14 i 16 pozostają nieobsadzone w prezentowanej konfiguracji. W dokumentacji Toyoty bezpiecznik OBD II 7,5 A występuje na pozycji 15, ale instrukcja rynku północnoamerykańskiego dla lat 2001-2002 przy jego funkcji podaje „No circuit”. Dlatego nie należy automatycznie traktować go jako jedynego źródła zasilania złącza diagnostycznego we wszystkich wersjach rynkowych.

Nr Bezpiecznik Prąd Chroniony obwód
1 PANEL 5 A System audio, oświetlenie popielniczki, regulacja poziomu reflektorów, światła awaryjne
2 GAUGE 10 A Wskaźniki i zestaw przyrządów, światła awaryjne, ogrzewanie tylnej szyby, sygnały ostrzegawcze, światła cofania, szyby elektryczne, klimatyzacja
3 HTR 10 A Klimatyzacja
4 TAIL 7,5 A Światła pozycyjne, tylne, tablicy rejestracyjnej i boczne światła obrysowe
5 ECU-IG 5 A Klimatyzacja, ABS, elektryczne wspomaganie kierownicy, układ świateł do jazdy dziennej w wersjach z DRL
6 STOP 15 A Światła STOP, górne światło STOP, ABS
7 ACC 10 A Kontrolka ABS, zegar, audio, wyświetlacz wielofunkcyjny, blokada wybieraka
8 WIPER 30 A Wycieraczka przedniej szyby
9 ECU-B 7,5 A Klimatyzacja, DRL w odpowiednich wersjach, elektryczne wspomaganie kierownicy, immobilizer układu hybrydowego
10 CIG 15 A Gniazdo zasilania 12 V
11 WASHER 15 A Spryskiwacz przedniej szyby
12 DOOR 30 A Centralny zamek
13 SRS ACC 10 A Poduszki powietrzne SRS, napinacze pasów bezpieczeństwa
14 Pozycja nieużywana
15 OBD II 7,5 A Fabryczne oznaczenie OBD II; w instrukcji USA 2001-2002 funkcja opisana jako „No circuit”
16 Pozycja nieużywana
17 PWR1 20 A Szyby elektryczne
18 AM1 5 A Zasilanie obwodów ACC, CIG, SRS ACC, WASHER, HTR, WIPER, ECU-IG i GAUGE
19 DEF 40 A Ogrzewanie tylnej szyby
20 POWER 30 A Szyby elektryczne

Przekaźniki panelu kabinowego

Oznaczenie Funkcja
R1 IG1 – zapłon
R2 TAIL – światła pozycyjne i tylne
R3 ACC – obwody akcesoriów
R4 Pozycja nieużywana
R5 POWER – zasilanie szyb elektrycznych
R6 DEF – ogrzewanie tylnej szyby

W porównaniu z klasyczną Toyotą Camry z lat 2001-2006 Prius ma znacznie więcej zależności pomiędzy obwodami nadwozia i sterownikami napędu. Przykładem jest AM1 5 A, który nie zasila pojedynczego odbiornika, lecz całą grupę dalszych zabezpieczeń.

Blok wkładek topikowych w bagażniku

Blok znajduje się po lewej stronie bagażnika przy dodatnim zacisku akumulatora 12 V. Na schemacie oznaczono trzy pozycje. Dwie są wykorzystane: DC/DC-S 5 A oraz MAIN 120 A.

Schemat bloku wkładek MAIN 120 A i DC/DC-S 5 A przy akumulatorze 12 V Toyota Prius NHW11
Blok z główną wkładką MAIN 120 A oraz zabezpieczeniem DC/DC-S 5 A.
Nr Bezpiecznik Prąd Funkcja
1 DC/DC-S 5 A Falownik i przetwornica DC/DC
2 MAIN 120 A Główne zasilanie instalacji 12 V, w tym gałęzie DC/DC, BATT FAN, HORN, TURN-HAZ, DOME, THRO, EFI, AM2, ABS NO.2, ABS NO.3, DC/DC-S, HV i HEAD
3 Pozycja nieużywana

MAIN 120 A nie zabezpiecza bezpośrednio obwodu trakcyjnego wysokiego napięcia. Akumulator pomocniczy i przetwornica DC/DC pracują po stronie instalacji 12 V, natomiast bateria HV ma osobne elementy bezpieczeństwa. To rozróżnienie jest szczególnie ważne w pierwszej generacji Priusa, gdzie nazwy HV, DC/DC i MAIN występują obok siebie na fabrycznych schematach.

Główna skrzynka bezpieczników w komorze silnika

Główna skrzynka pod maską łączy bezpieczniki, wkładki dużej mocy i dwanaście pozycji przekaźników. Schemat zawiera puste miejsca, których nie należy traktować jako bezpieczników zapasowych – dokumentacja po prostu nie przypisuje im obwodu.

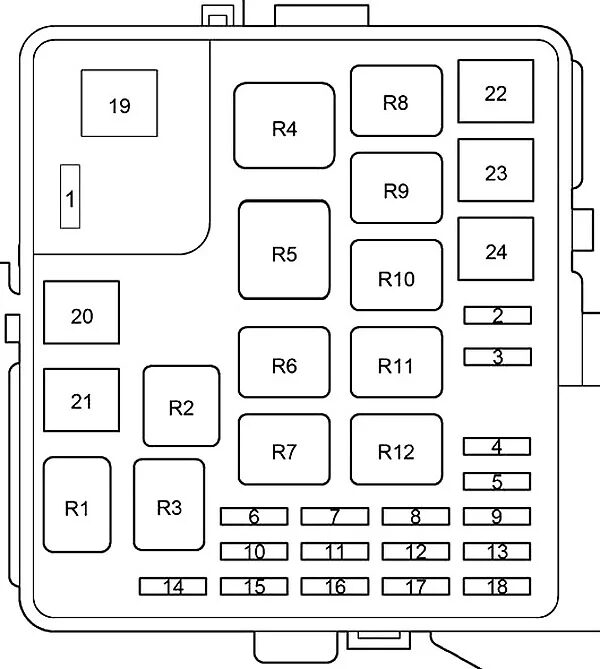

Schemat numeracji głównej skrzynki bezpieczników i przekaźników komory silnika Toyota Prius NHW11
Główna skrzynka pod maską z bezpiecznikami 1-24 i przekaźnikami R1-R12.
Nr Bezpiecznik Prąd Chroniony obwód
1 Pozycja nieużywana
2 Pozycja nieużywana
3 Pozycja nieużywana
4 CDS FAN 30 A Układ klimatyzacji, wentylator skraplacza
5 HORN 10 A Klakson
6 Pozycja nieużywana
7 HEAD HI (RH) 10 A Prawy reflektor – światło drogowe w konfiguracji z DRL
8 AM2 15 A Układ rozruchowy, wtrysk paliwa, immobilizer układu hybrydowego
9 THRO 15 A Elektroniczne sterowanie przepustnicą
10 HEAD (RH) / HEAD LO (RH) 10 A Prawy reflektor; w wersji z DRL światło mijania
11 HEAD HI (LH) 10 A Lewe światło drogowe w odpowiedniej konfiguracji reflektorów i DRL
12 BATT FAN 10 A Wentylator chłodzenia baterii trakcyjnej
13 ABS NO.3 20 A Hydrauliczny układ wspomagania hamulców
14 HV 20 A Układ hybrydowy
15 EFI 15 A Wielopunktowy i sekwencyjny wielopunktowy układ wtrysku paliwa
16 HEAD (LH) / HEAD LO (LH) 10 A Lewy reflektor; w wersji z DRL światło mijania
17 DOME 15 A Audio, wyświetlacz wielofunkcyjny, oświetlenie wnętrza i bagażnika, szyby elektryczne, zdalne sterowanie zamkami
18 TURN-HAZ 10 A Kierunkowskazy i światła awaryjne
19 DC/DC 100 A Główne zasilanie z przetwornicy dla m.in. przekaźników ACC, IG1 i TAIL oraz obwodów ABS, ogrzewania, EMPS, wentylatorów, OBD II, ECU-B, STOP, PWR1, POWER, DOOR, DEF i AM1
20 HEAD / SHORT PIN 30 A / – Wersja z DRL: układ świateł do jazdy dziennej; bez DRL: fabryczny mostek SHORT PIN
21 Pozycja nieużywana
22 HTR 50 A Klimatyzacja
23 RDI 30 A Elektryczny wentylator chłodnicy
24 ABS NO.2 30 A Hydrauliczny układ wspomagania hamulców

Przekaźniki głównej skrzynki

Oznaczenie Funkcja
R1 DIM w wersji z DRL; w wersji bez DRL pozycja mostka
R2 HEAD – reflektory
R3 C/OPN – przekaźnik otwarcia obwodu, zasilanie układu paliwowego
R4 HTR – ogrzewanie / klimatyzacja
R5 W konfiguracji z DRL fabryczny mostek
R6 EFI – sterowanie silnikiem i wtryskiem
R7 CLR MG – sprzęgło sprężarki klimatyzacji
R8 FAN NO.1 – wentylator chłodzenia
R9 FAN NO.2 – wentylator chłodzenia
R10 FAN NO.3 – wentylator chłodzenia
R11 IG2 – obwód zapłonu
R12 HORN – klakson

Rozbudowana grupa zabezpieczeń ABS wynika z zastosowanego w NHW11 hydraulicznego wzmacniacza hamulców i kilku osobnych gałęzi zasilających. To rozwiązanie wyraźnie odróżnia Priusa od Toyoty Echo z lat 1999-2005, mimo że oba modele pochodzą z podobnego okresu i wykorzystują część wspólnego nazewnictwa bezpieczników Toyoty.

Dodatkowa skrzynka bezpieczników w komorze silnika

Dodatkowa skrzynka odpowiada przede wszystkim za klimatyzację, elektryczne wspomaganie kierownicy, ABS i – w odpowiednio wyposażonych samochodach – światła do jazdy dziennej. Pozycje 3 i 5 są niewykorzystane.

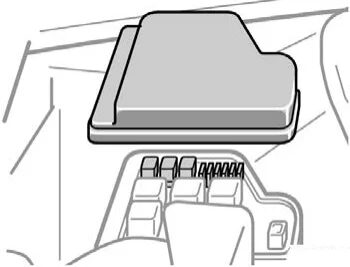

Lokalizacja dodatkowej skrzynki bezpieczników w komorze silnika Toyota Prius NHW11
Dodatkowa skrzynka mieści obwody ABS, EMPS, klimatyzacji i DRL.

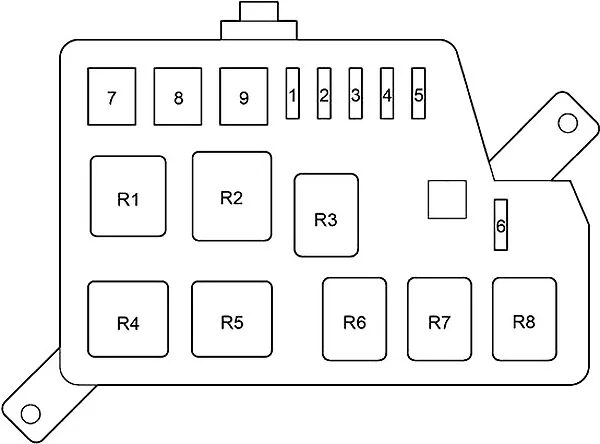

Schemat bezpieczników 1-9 i przekaźników R1-R8 dodatkowej skrzynki Toyota Prius NHW11
Numeracja dodatkowej skrzynki bezpieczników i przekaźników w komorze silnika.
Nr Bezpiecznik Prąd Chroniony obwód
1 ABS NO.4 10 A Układ ABS
2 HTR NO.1 30 A Klimatyzacja
3 Pozycja nieużywana
4 HTR NO.2 30 A Klimatyzacja
5 Pozycja nieużywana
6 DRL 7,5 A Światła do jazdy dziennej w wersjach wyposażonych w DRL
7 HTR3 50 A Klimatyzacja
8 EMPS 50 A Elektryczne wspomaganie kierownicy
9 ABS NO.1 40 A Układ ABS

Przekaźniki dodatkowej skrzynki

Oznaczenie Funkcja
R1 DRL – światła do jazdy dziennej
R2 ABS SOL – układ ABS
R3 A/C W/P – fabryczne oznaczenie przekaźnika
R4 EMPS – elektryczne wspomaganie kierownicy
R5 HTR3 – klimatyzacja
R6 Pozycja nieużywana
R7 HTR1 – klimatyzacja
R8 HTR2 – klimatyzacja

Wspomaganie kierownicy EMPS ma własne zabezpieczenie 50 A, a nie klasyczny obwód pompy hydraulicznej. Dla porównania Toyota Avensis z lat 1997-2002 ma zupełnie inną architekturę rozdziału głównych bezpieczników i przekaźników.

Osobna skrzynka przekaźników w komorze silnika

Trzeci zespół pod maską nie zawiera klasycznych bezpieczników. Toyota umieściła w nim dwa przekaźniki silników hydraulicznych układu hamulcowego, pustą pozycję oraz IGCT związany z układem hybrydowym.

Schemat osobnej skrzynki przekaźników HYDRO MTR NO.1, HYDRO MTR NO.2 i IGCT Toyota Prius NHW11
Osobny blok przekaźników układu hamulcowego i sterowania hybrydowego.
Oznaczenie Funkcja
R1 HYDRO MTR NO.1
R2 HYDRO MTR NO.2
R3 Pozycja nieużywana
R4 IGCT

Wiring diagram Toyoty pokazuje HYDRO MTR NO.1 i HYDRO MTR NO.2 jako dwa oddzielne przekaźniki zasilające układ hydraulicznego wspomagania hamowania. W praktyce jest to jeden z obszarów, w których Prius NHW11 różni się najbardziej od zwykłych sedanów tej epoki, takich jak Camry z lat 2001-2006.

Wersje z DRL i bez świateł do jazdy dziennej

Fabryczna dokumentacja NHW11 rozróżnia samochody wyposażone w system Daytime Running Light i wersje bez niego. W konfiguracji z DRL występuje bezpiecznik DRL 7,5 A w dodatkowej skrzynce, osobne obwody świateł drogowych HEAD HI oraz bezpiecznik HEAD 30 A. W wersji bez DRL część tych miejsc jest zastąpiona fabrycznymi mostkami SHORT PIN, a oznaczenia bezpieczników reflektorów zmieniają się na HEAD zamiast HEAD LO.

Nie jest to wyłącznie kwestia roku produkcji. Obsada zależy od rynku i specyfikacji samochodu, dlatego przy reflektorach i DRL najpewniejszym punktem odniesienia pozostaje diagram na pokrywie właściwej skrzynki. W samochodach z podobnego okresu, takich jak Yaris 1999-2005 czy Corolla 1995-2002, Toyota również stosowała wariantowe obwody DRL, ale ich numeracja nie odpowiada Priusowi.

Przy przejściu do Priusa II produkowanego w latach 2003-2009 układ skrzynek został przebudowany niemal całkowicie. Pojawiły się m.in. P CON MAIN, P CON MTR i inny sposób rozdziału obwodów baterii oraz systemu hybrydowego, dlatego schematów obu generacji nie należy stosować zamiennie.
